DUAL P 1010 SV

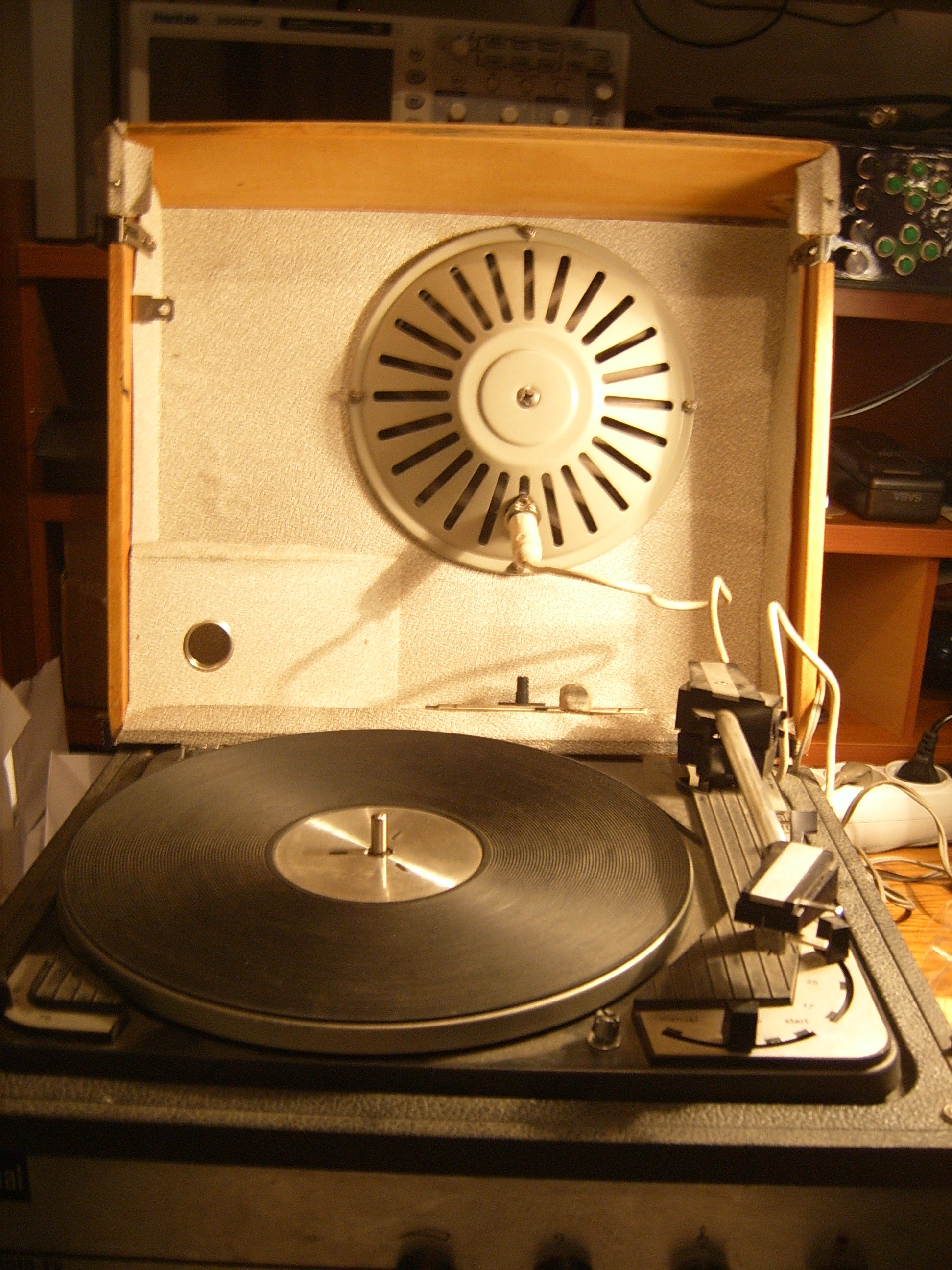

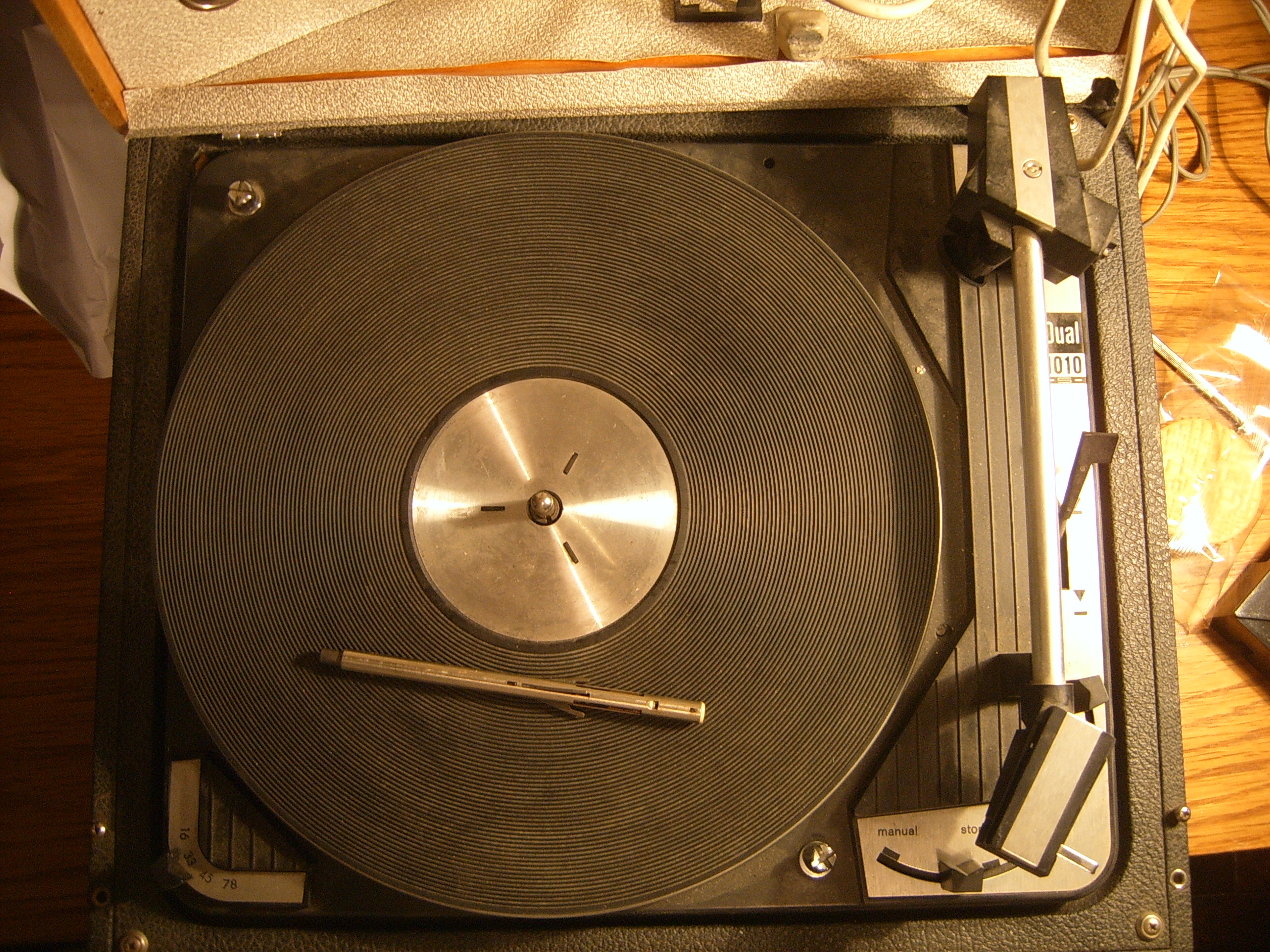

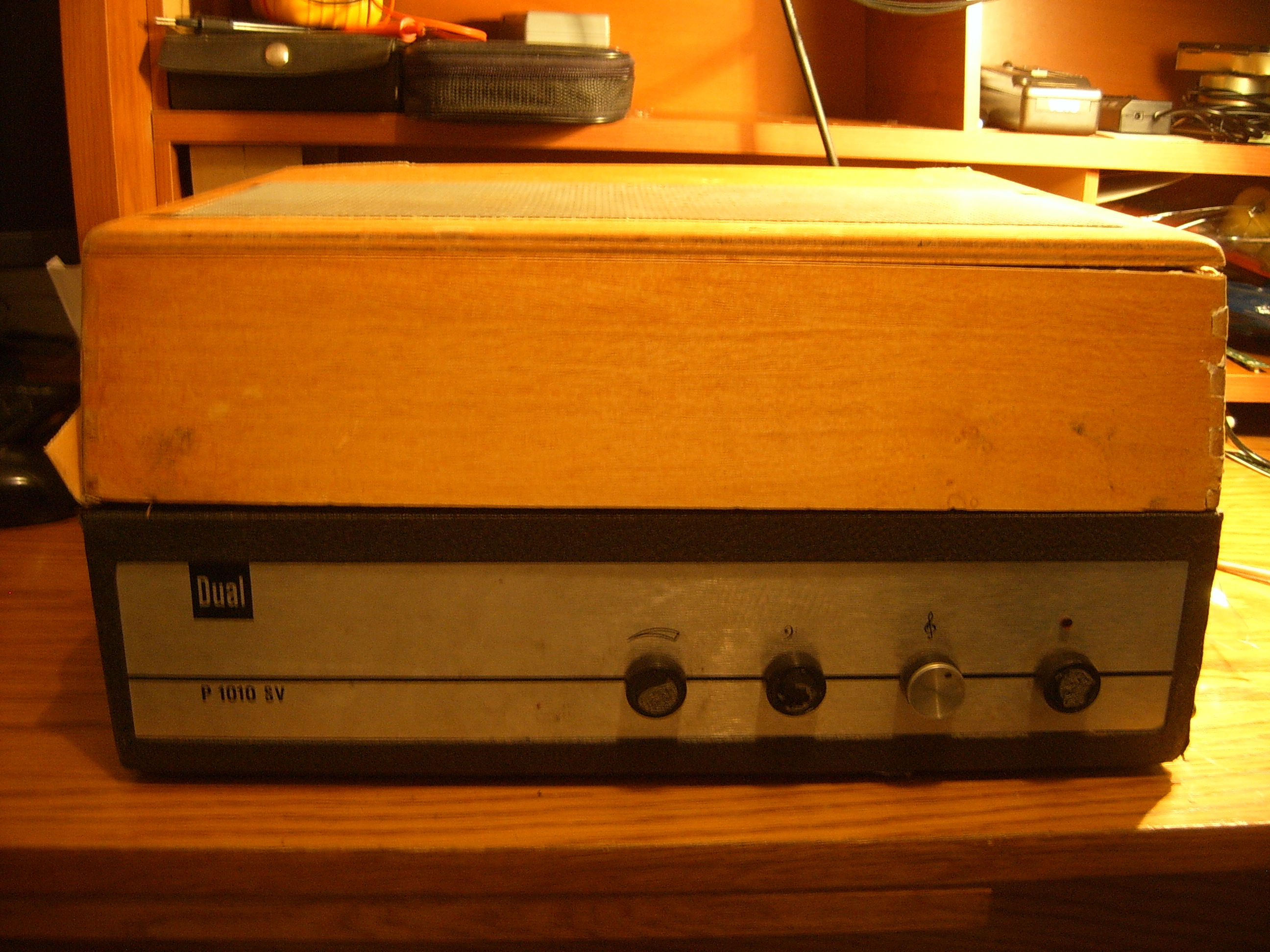

Danas je nabavljen gramofon poznate njemačke tvrtke “Dual” oznake P 1010 SV iz 1967. godine. Navedena tvrtka još i danas proizvodi gramofone koji su česti predmet rasprava kao i poželjna oprema velikog broja audiofila. Kučište gramofona je u dosta lošem stanju ali namjera je ionako napraviti neki novi dizajn kučišta u koji će se uklopiti ovaj kvalitetan i trajan mehanizam gramofona.

dual_p1010sv_09

dual_p1010sv_07

dual_p1010sv_08

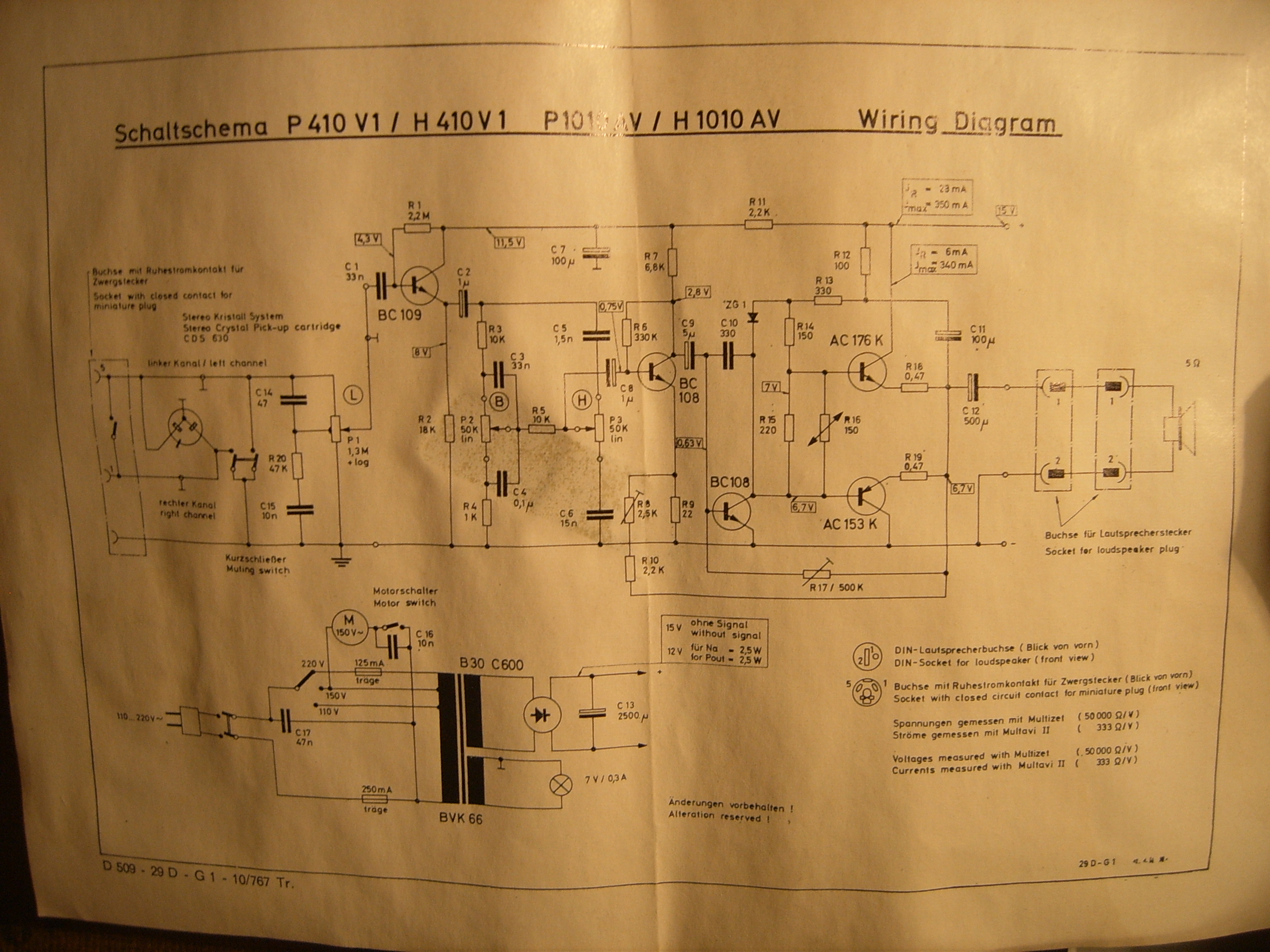

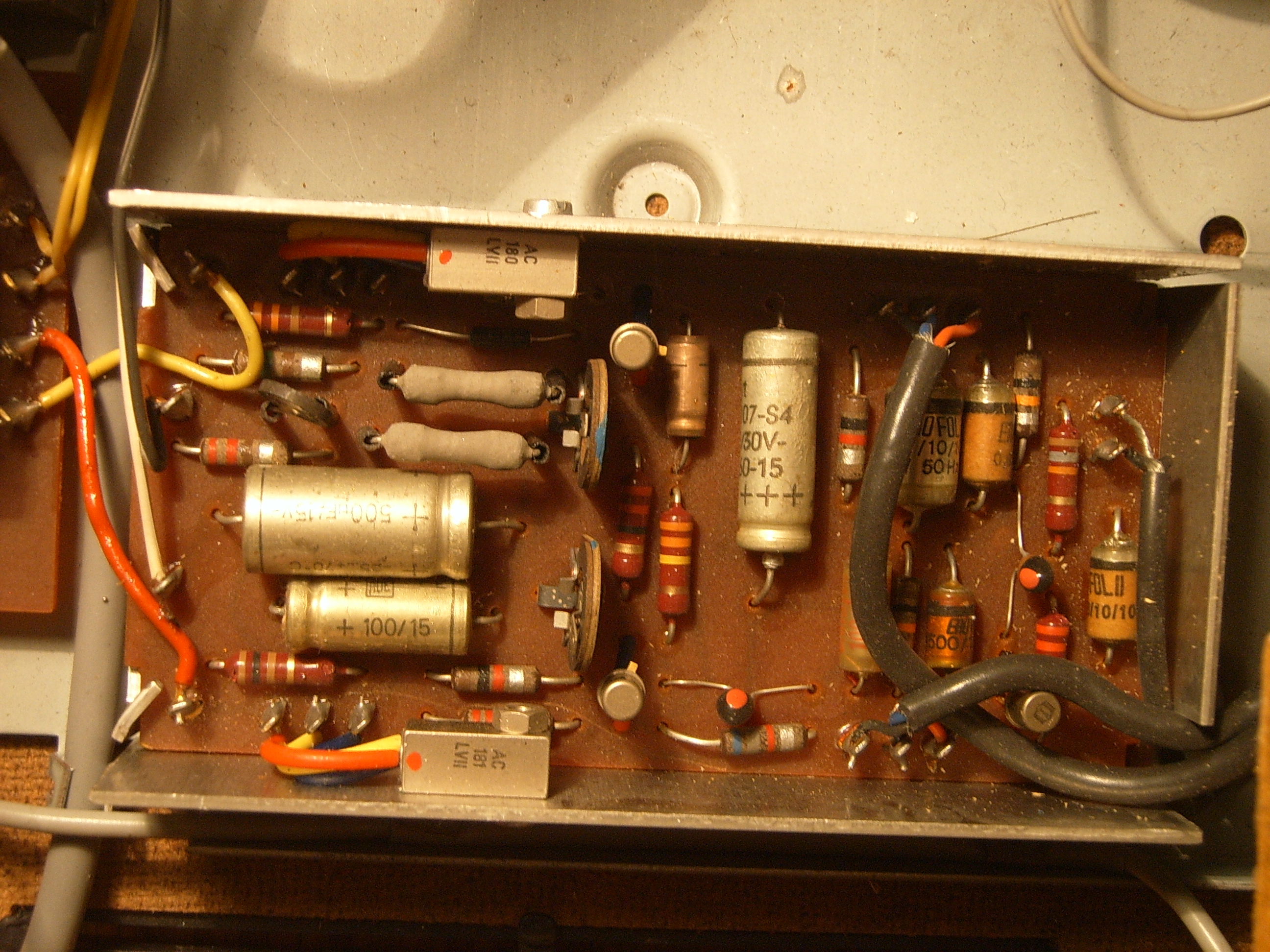

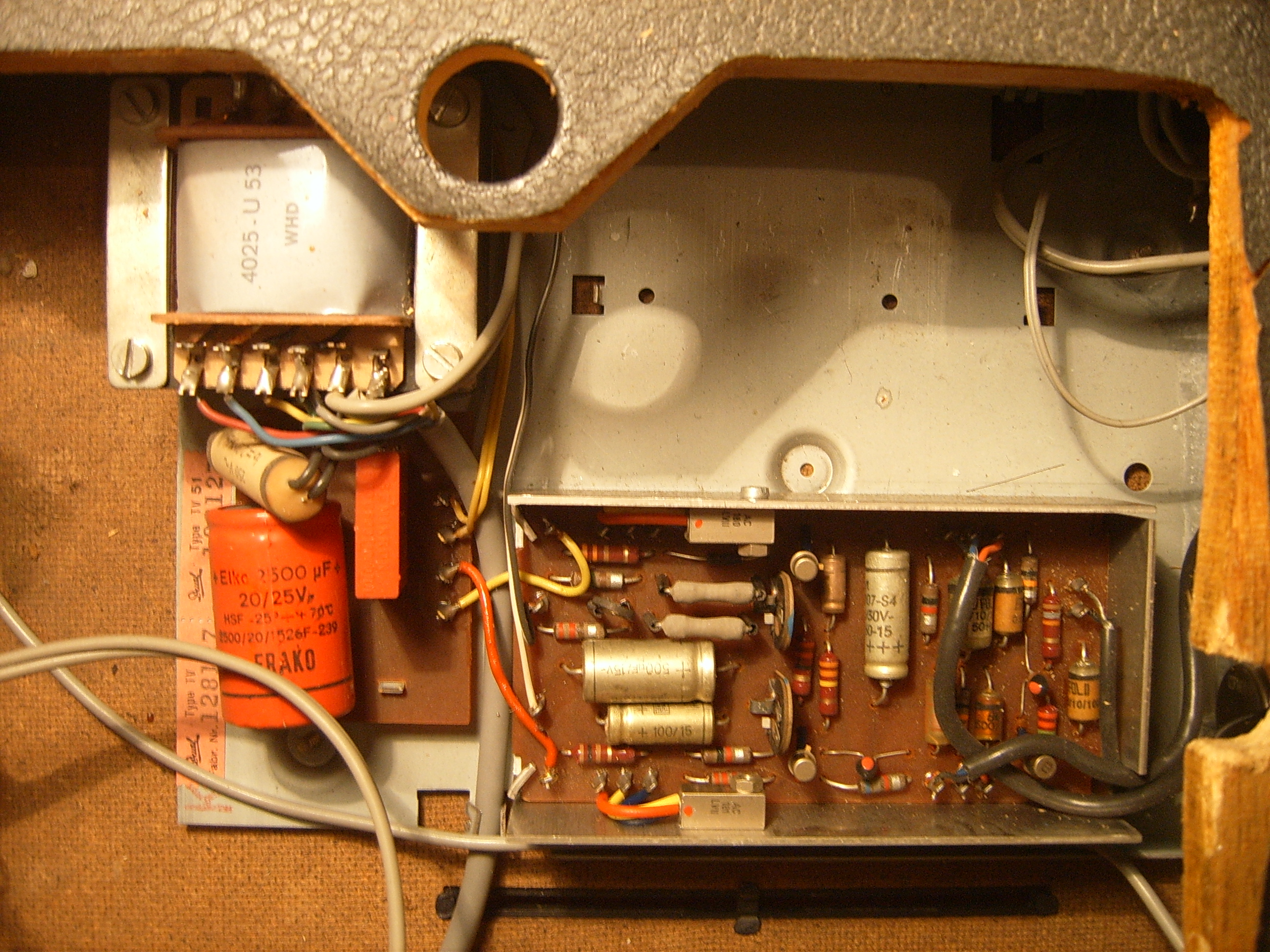

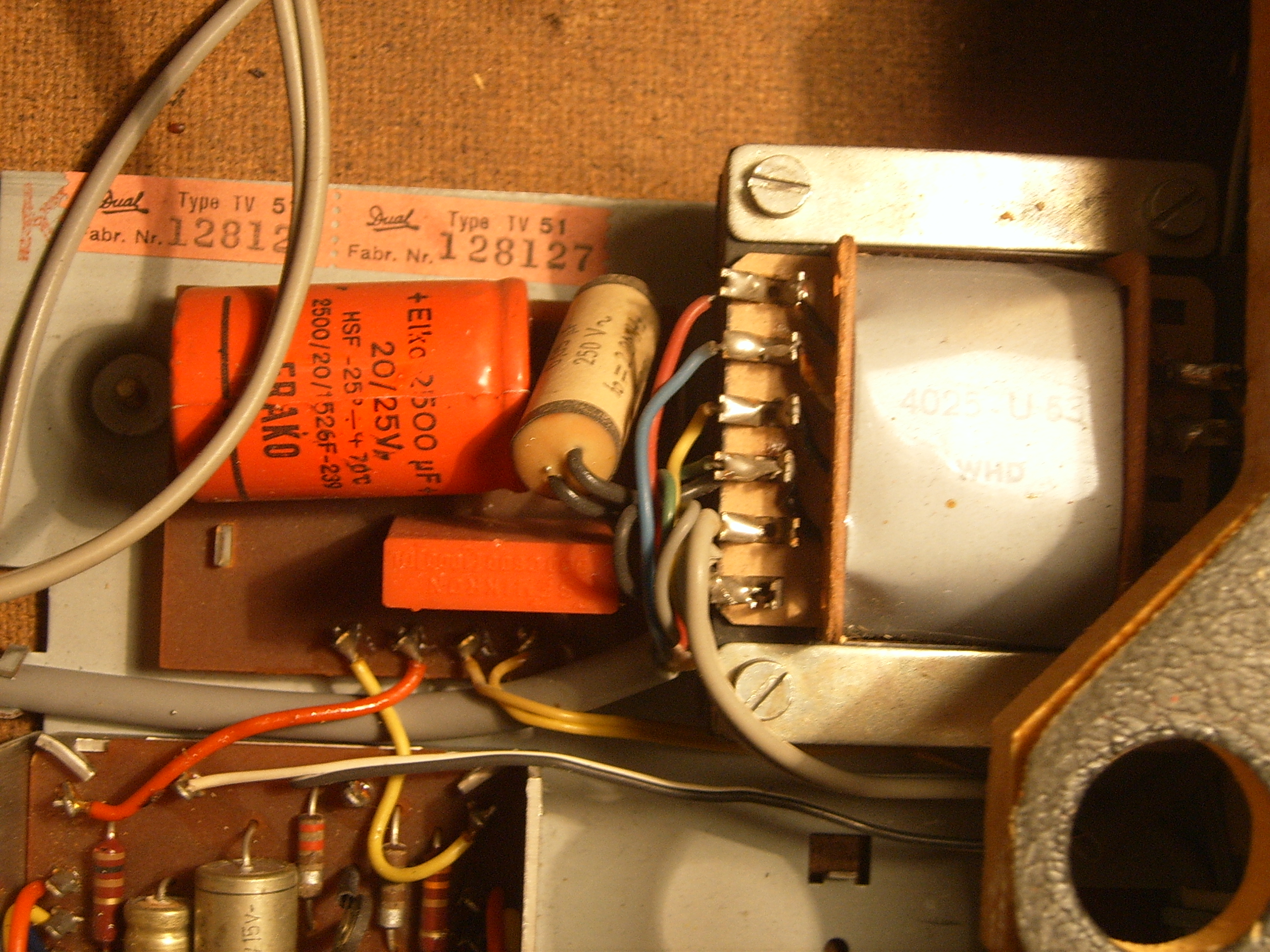

Nakon skidanja mehanizma sa kućišta gramofona u unutrašnjosti je pronađena originalna tvornička električna shema. Radi se o tranzistorskom pojačalu i to u jednokanalnoj (mono) izvedbi, iako je sama zvučnica stereo tipa. To znači da se preko ugrađenih vanjskih priključaka zvučnica može spojiti na neko stereo pojačalo čime se dobiva i stereo reprodukcija gramofonskih ploča.

dual_p1010sv_06

dual_p1010sv_03

dual_p1010sv_02

dual_p1010sv_01

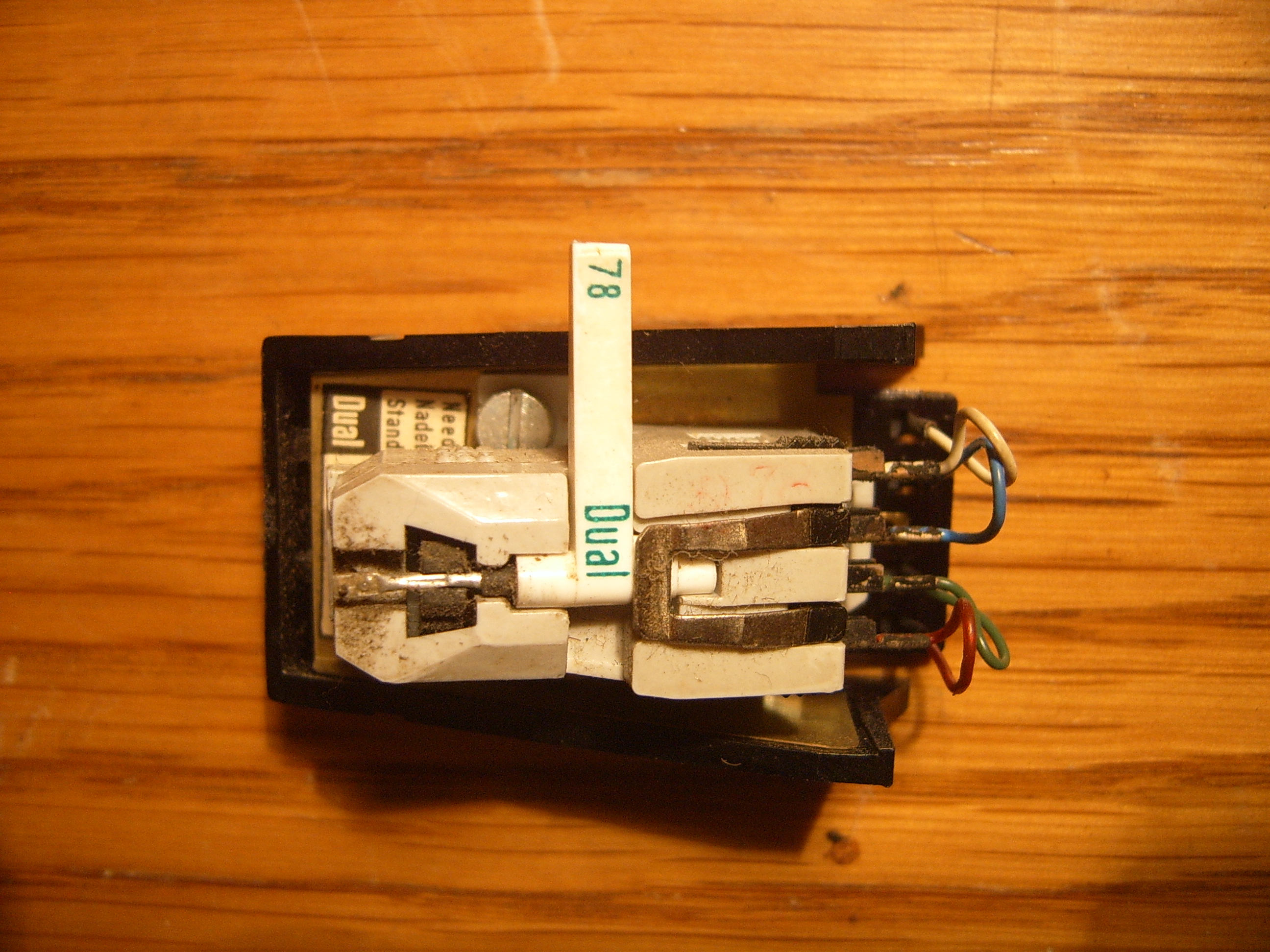

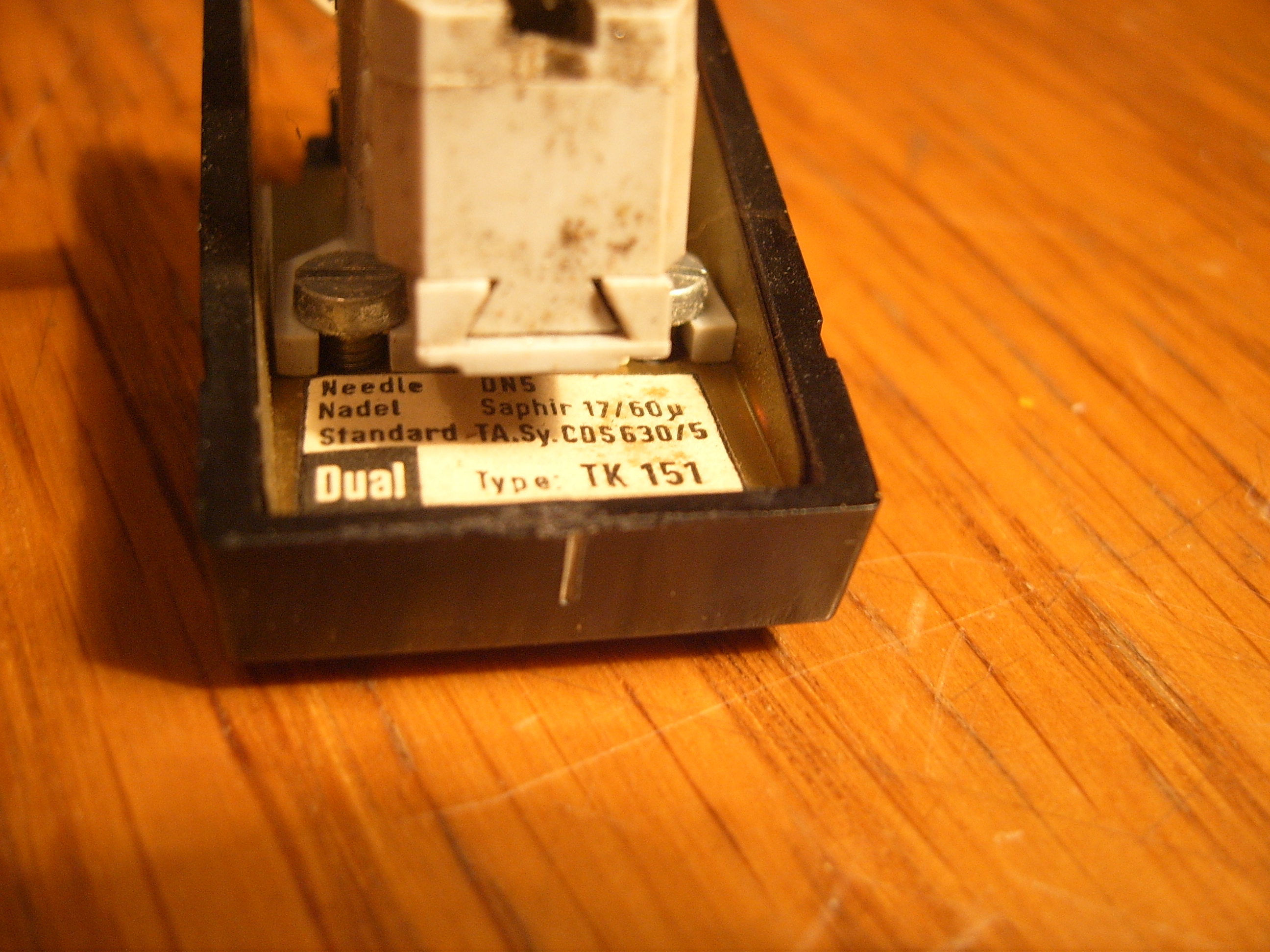

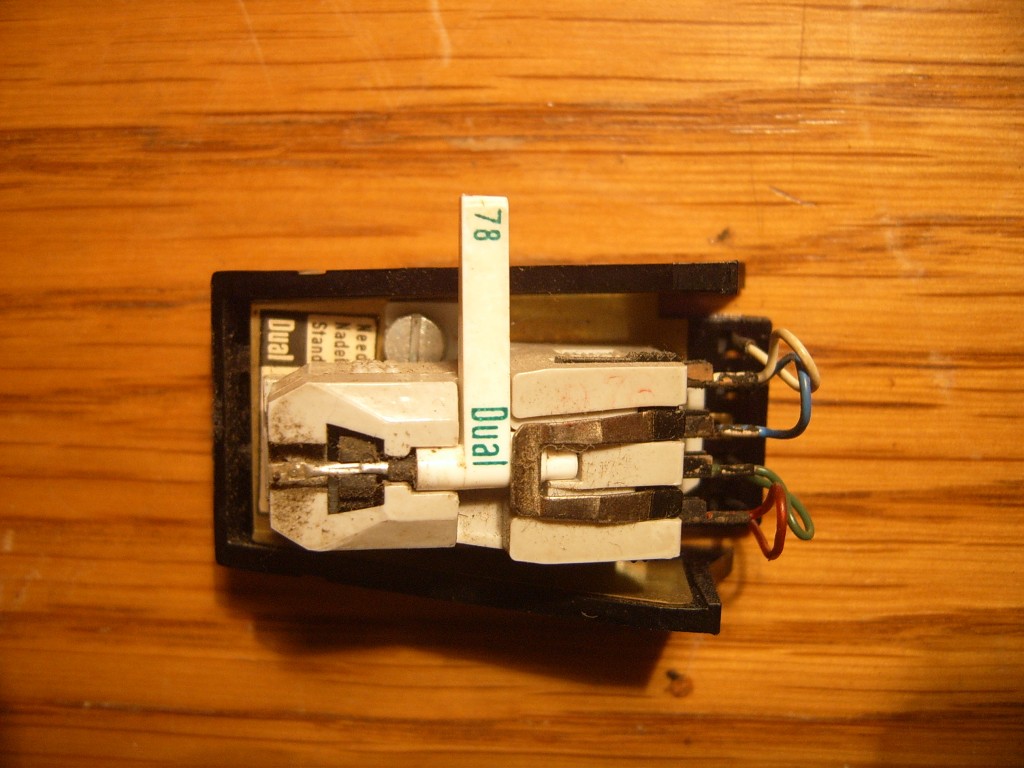

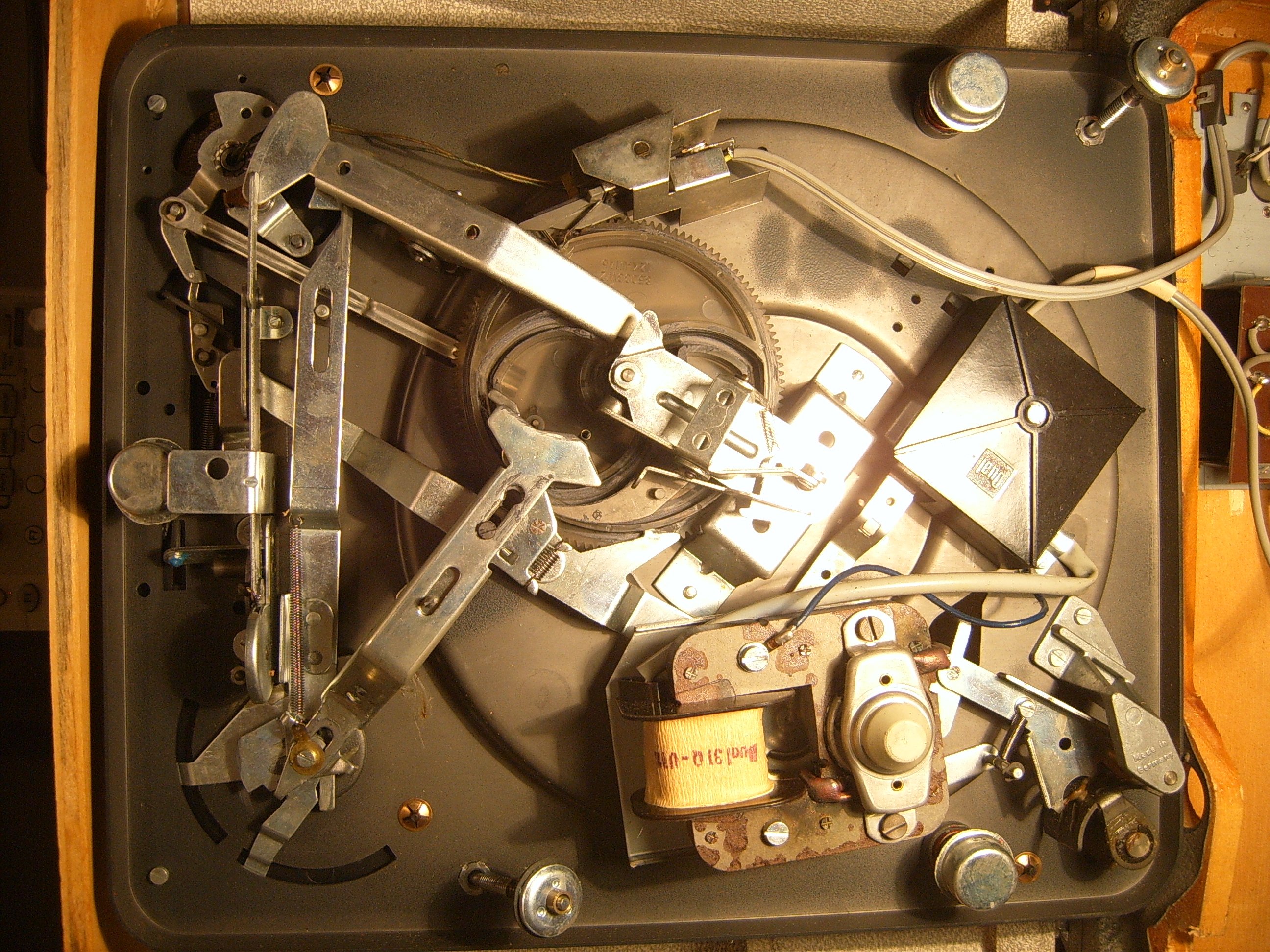

Glavni razlozi nabavke ovog gramofona su metalna šasija kao i gotovo svi dijelovi mehanike gramofona, te kompletna zvučnica sa montažom, nosačem i iglom, što je danas vrlo teško nabaviti, a kod većine starih gramofona ovi su dijelovi ili izgubljeni ili polomljeni.

dual_p1010sv_04

dual_p1010sv_10

dual_p1010sv_11

dual_p1010sv_12

dual_p1010sv_05

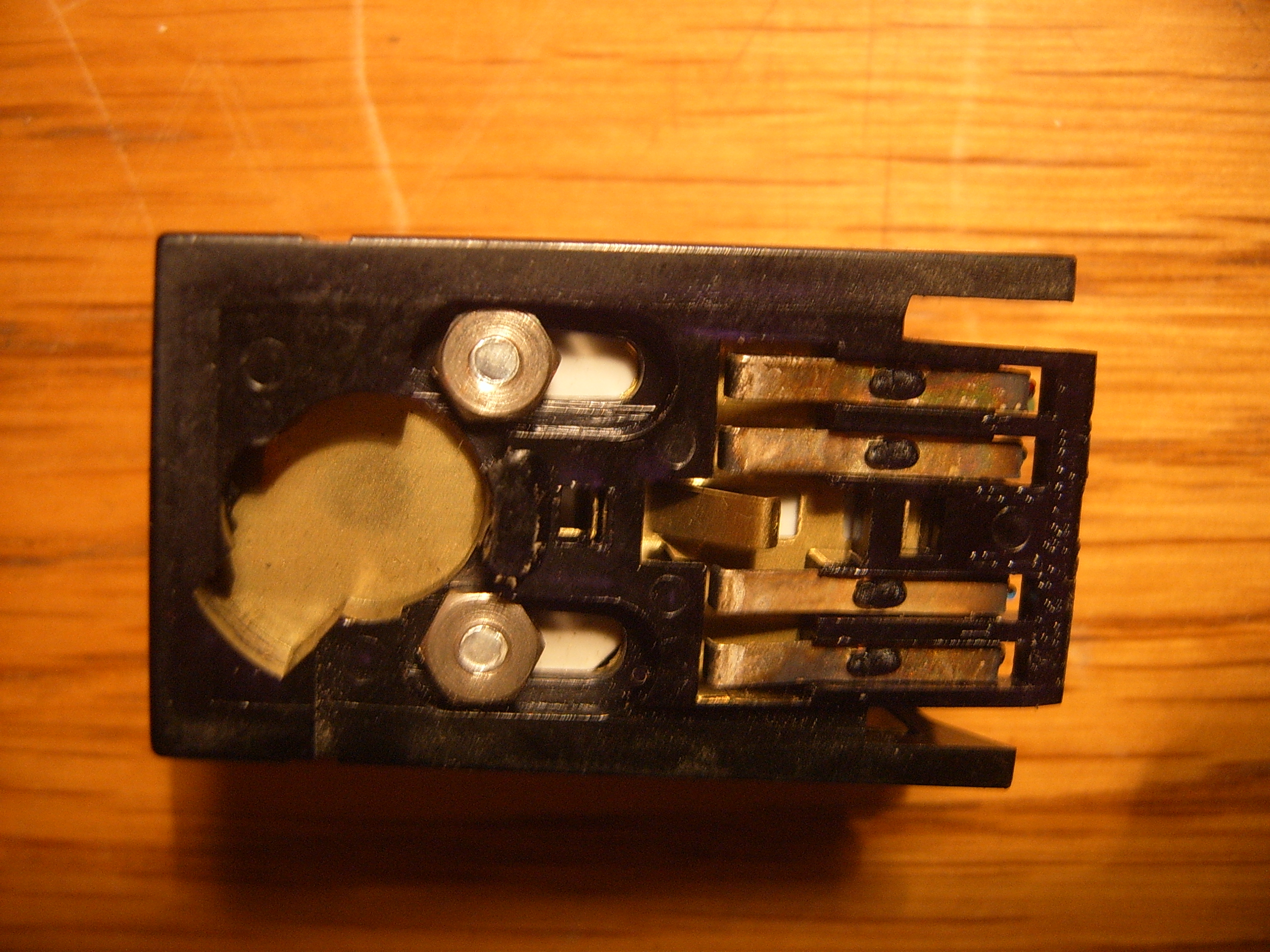

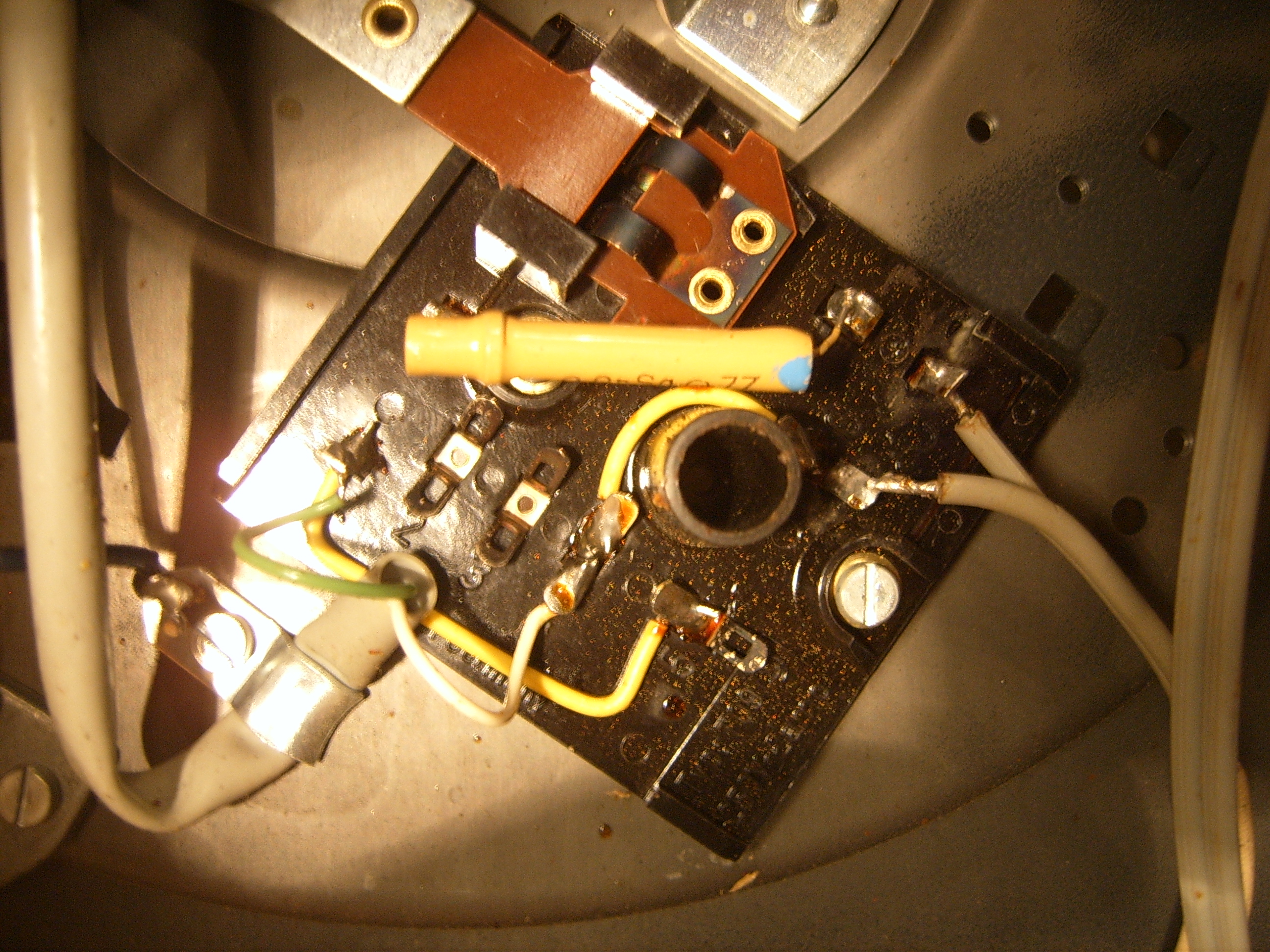

Prilikom prvog uključenja motor gramofona nije radio radi čega je van funkcije bila i sva automatika gramofona. Pojačalo je reagiralo na iglu što je upućivalo da je vjerojatno ispravno. Vrlo brzo je utvrđeno da motor ne dobiva stuju preko sklopke koju uključuje mehanizam te je ista rastavljena i očišćena. Daljnim testiranjem gramofona utvrđeno je da sva automatika radi ispravno, uključujući i zvučnicu i pojačalo. Ipak, iglu je potrebno zamijeniti zbog dotrajalosti, a i kompletna mehanika iziskuje temeljito čišćenje i podmazivanje. To će biti zabavni projekt za neki slobodni vikend 🙂
