GORENJE GC 203 A HI-FI

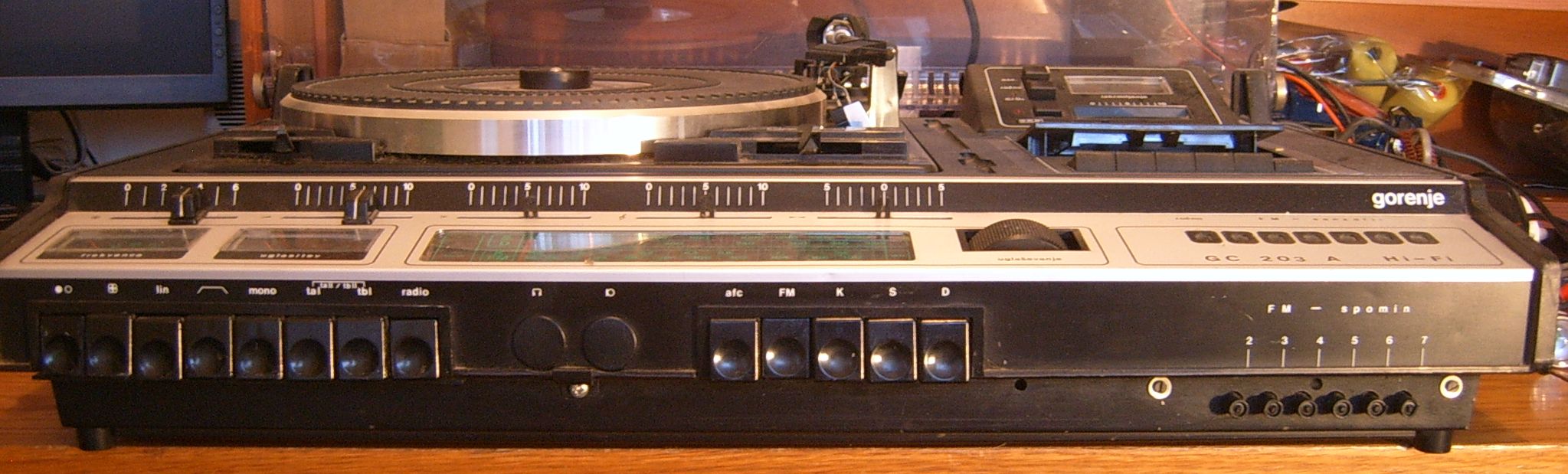

Danas je nabavljen glazbeni centar (radio prijemnik, gramofon, magnetofon) oznake GC 203 A Hi-Fi proizvod slovenske tvrtke Gorenje iz 1980-tih godina. Kompletan tehnički opis glazbenih centara GC 201 / GC 202 / GC 203 možete pročitati u objavi Glazbeni centar Gorenje GC 201 A.



Tvrtka Gorenje vuče korijene od poslijeratne nacionalizacije u ranim 1950-tim godinama kada je započela poslovanje kao mala metalna obrtnička radionica sa desetak zaposlenika. Već krajem 1950-tih godina Gorenje ostvaruje značajan rast i razvoj proizvodnje ponajprije zahvaljujući serijskoj proizvodnji peći na kruta goriva (Tobi) i dobiva naziv “Gorenje, Tovarna gospodinjske opreme, Velenje”.  U 1960-tim godina gorenje započinje proizvodnju perilica rublja, a zatim i hladnjaka (kućna bijela tehnika). Krajem 1960-tih godina Gorenje već proizvodi i male kućanske aparate, a zatim plasira i svoj prvi televizor (po licenci njemačke tvrtke Körting). Proizvodnja televizora i radija od početka 1970-tih godina odvijala se u okviru poslovnog sustava Gorenja pod nazivom Gorenje Elektronika. Tvrtka Gorenje Elektronika bankrotirala je 1993. godine, te je preimenovana u Elektronika Velenje. Elektronika Velenje se uspjela reorganizirati i udružiti sa stranim partnerima te 1997. godine registrirati robnu marku Evelux, no 2006. godine je i ona završila u stečaju. Ostatak Gorenja (proizvodnja bijele tehnike, kućanskih aparata i kuhinjskog namještaja) uspio se održati na tržištu i nakon procesa privatizacije 1997. godine kad je pretvoreno u dioničko društvo. U 2000-tim godinama većinsko vlasništvo nad ostatkom Gorenja preuzimaju stranci, prvo Međunarodna financijska korporacija (IFC) i japanski Panasonic, a zatim 2018. godine gotovo potpuno vlasništvo preuzima kineska korporacija Hisense Europe. Hisense Gorenje i danas proizvodi pretežno bijelu tehniku i kućanske aparate.





Glazbeni centar sastoji se od radio prijemnika sa tri AM i jednim FM valnim opsegom koji ima mogućnost memoriranja šest frekvencija, zatim od kazetofona sa funkcijama reprodukcije i snimanja, te od gramofona engleske tvrtke “Garrard”oznake 125SB sa remenskim pogonom. Stereo izlazno pojačalo temelji se na tranzistorima BD142 ili 2N3055 (dva po kanalu).

Nabavljeni primjerak ima niz vizualnih nedostataka i oštećenja: neispravna vratašca kazetofona, potrgan klizač potenciometra za namještanje razine snimanja kazetofona, zvučnica gramofona kao i cijela ručica odvojeni su od svojih nosača (nedostaju specijalni vijci), potrgana igla na zvučnici gramofona, neispravna mrežna sklopa za uključenje uređaja, a i mehanizam svih ostalih sklopki u nizu (onih za biranje valnih područja kao i onih za prespajanje zvučnika i kontrolu zvuka) ne radi u potpunosti ispravno. Nadalje, potenciometrima za kontrolu zvuka (visoki i niski) kao i potenciometaru za balans kanala nedostaje kapica na klizaču, ne radi osvjetljenje skale, a mehanizam biranja postaja je kompletno van funkcije.

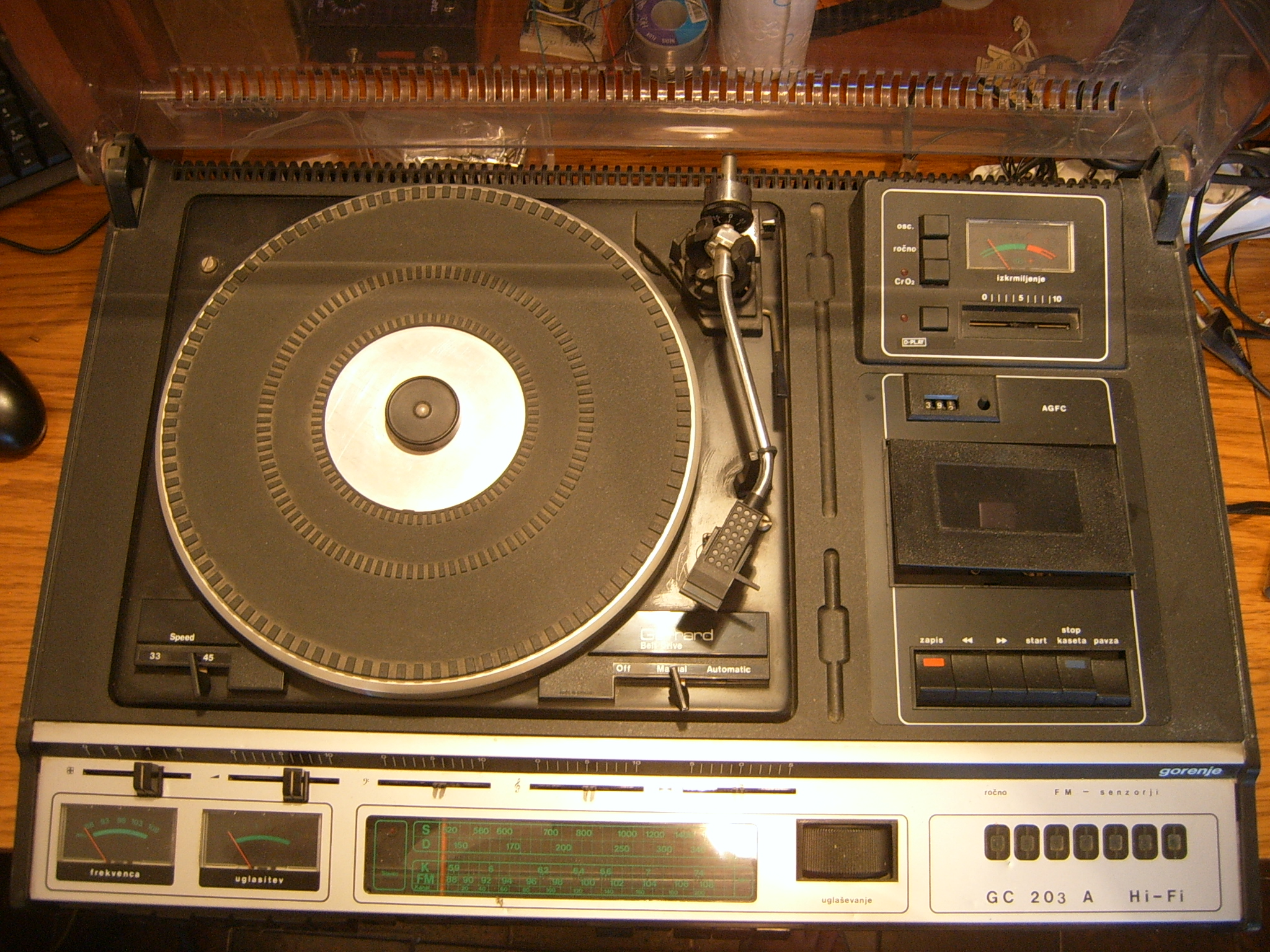

gorenje_gc_203_a_hifi_01

gorenje_gc_203_a_hifi_02



Na kontaktima mrežnog utikača izmjeren je otpor od 60 ohma te je uređaj spojen na napajanje. Mrežna sklopka na glazbenom centru blokirana je u položaju “uključeno” te je uređaj odmah proradio. Testiranjem je utvrđeno da biranje postaja ne radi niti na ručnom biraču niti na memorijskim potenciometrima. Kod uključenja kazetofona čuje se rad elektromotora ali nema okretnog momenta na vodilicama trake, a ista stvar događa se i sa gramofonom. Šum u zvučnicima je jedino što se čuje na FM području pa se može zaključiti da izlazno pojačalo radi. Popravak počinjemo sa gramofonom.

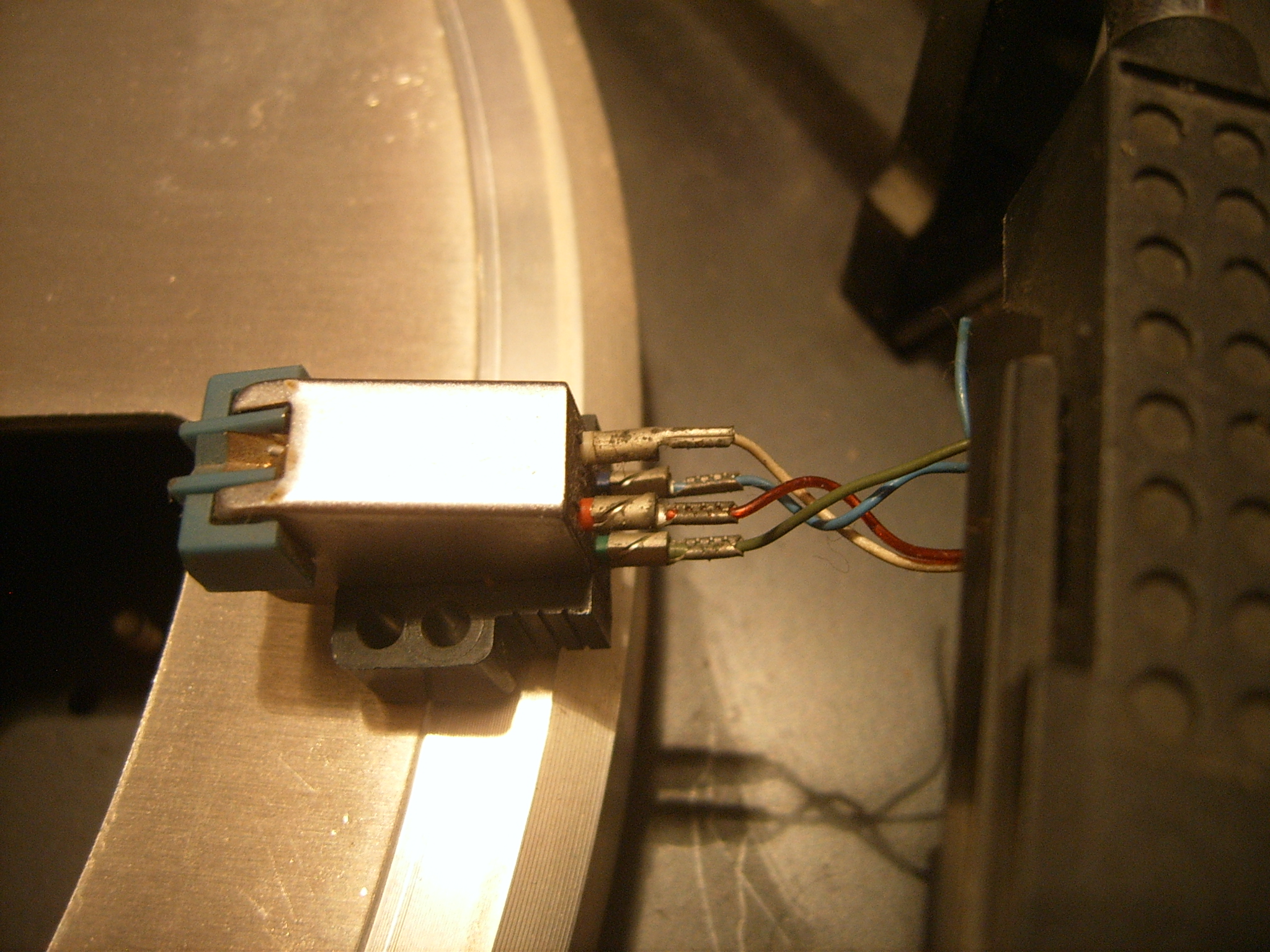

gorenje_gc_203_a_hifi_06

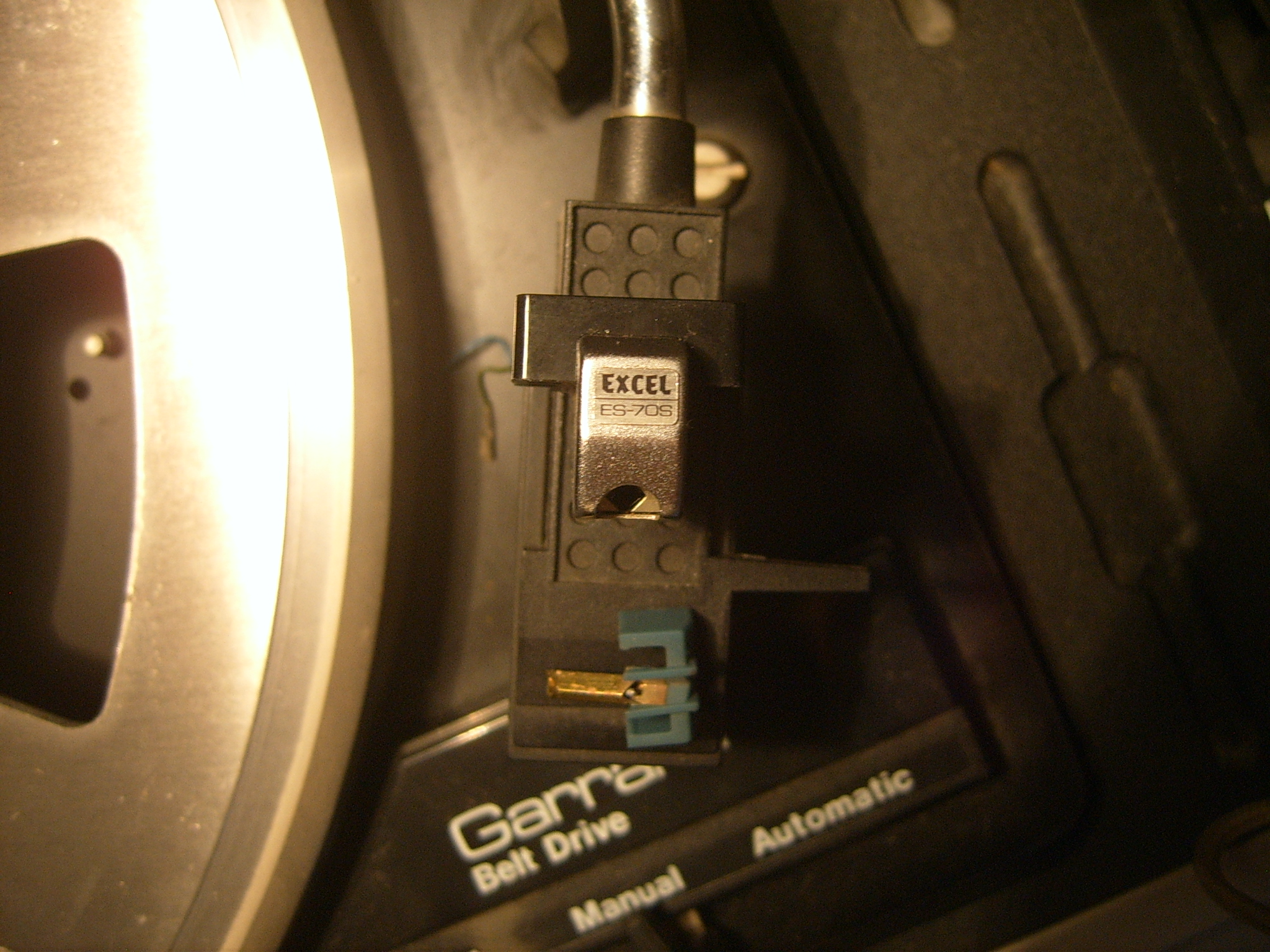

gorenje_gc_203_a_hifi_07

gorenje_gc_203_a_hifi_08

gorenje_gc_203_a_hifi_09

gorenje_gc_203_a_hifi_10

gorenje_gc_203_a_hifi_14

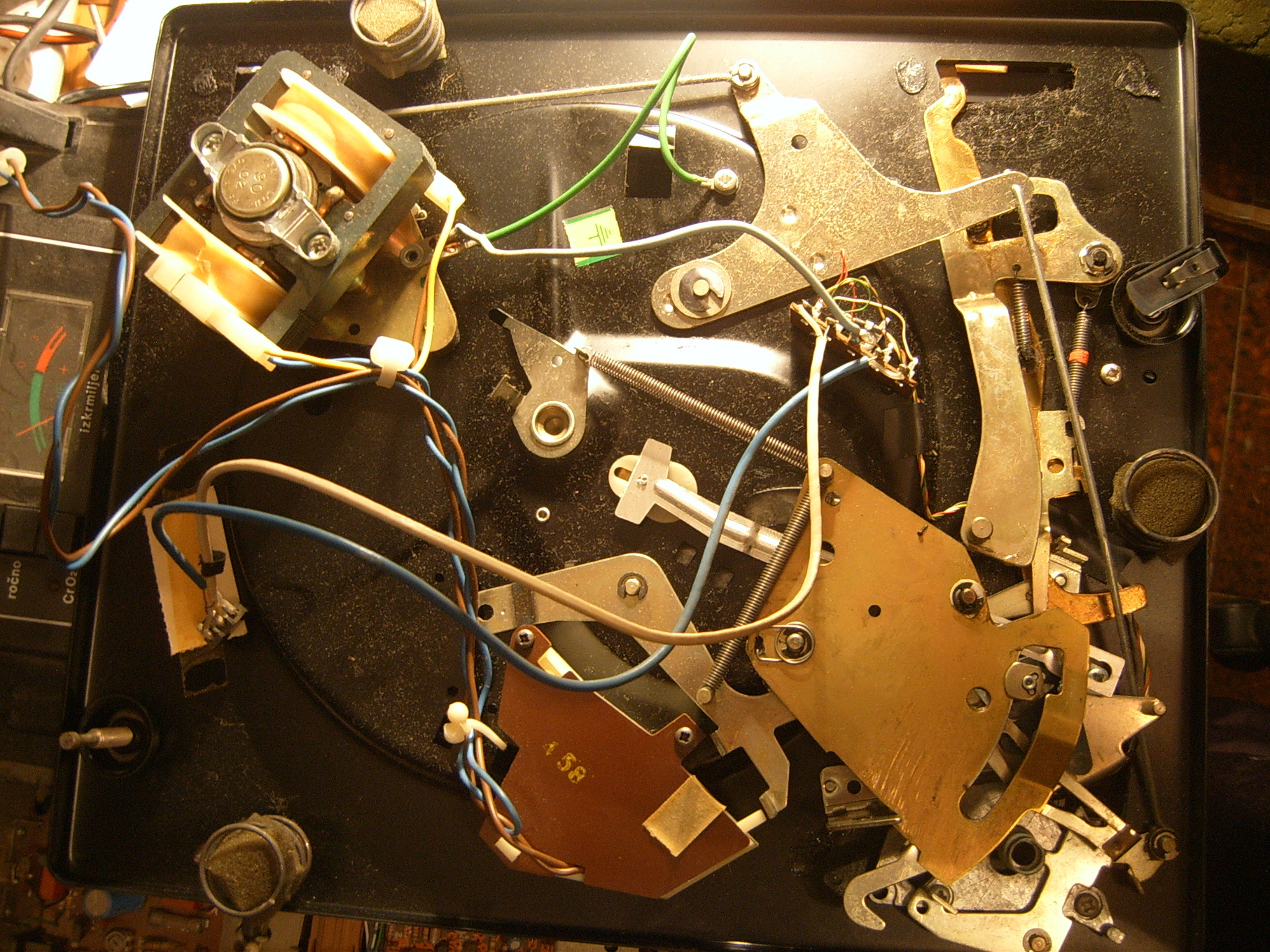

gorenje_gc_203_a_hifi_13

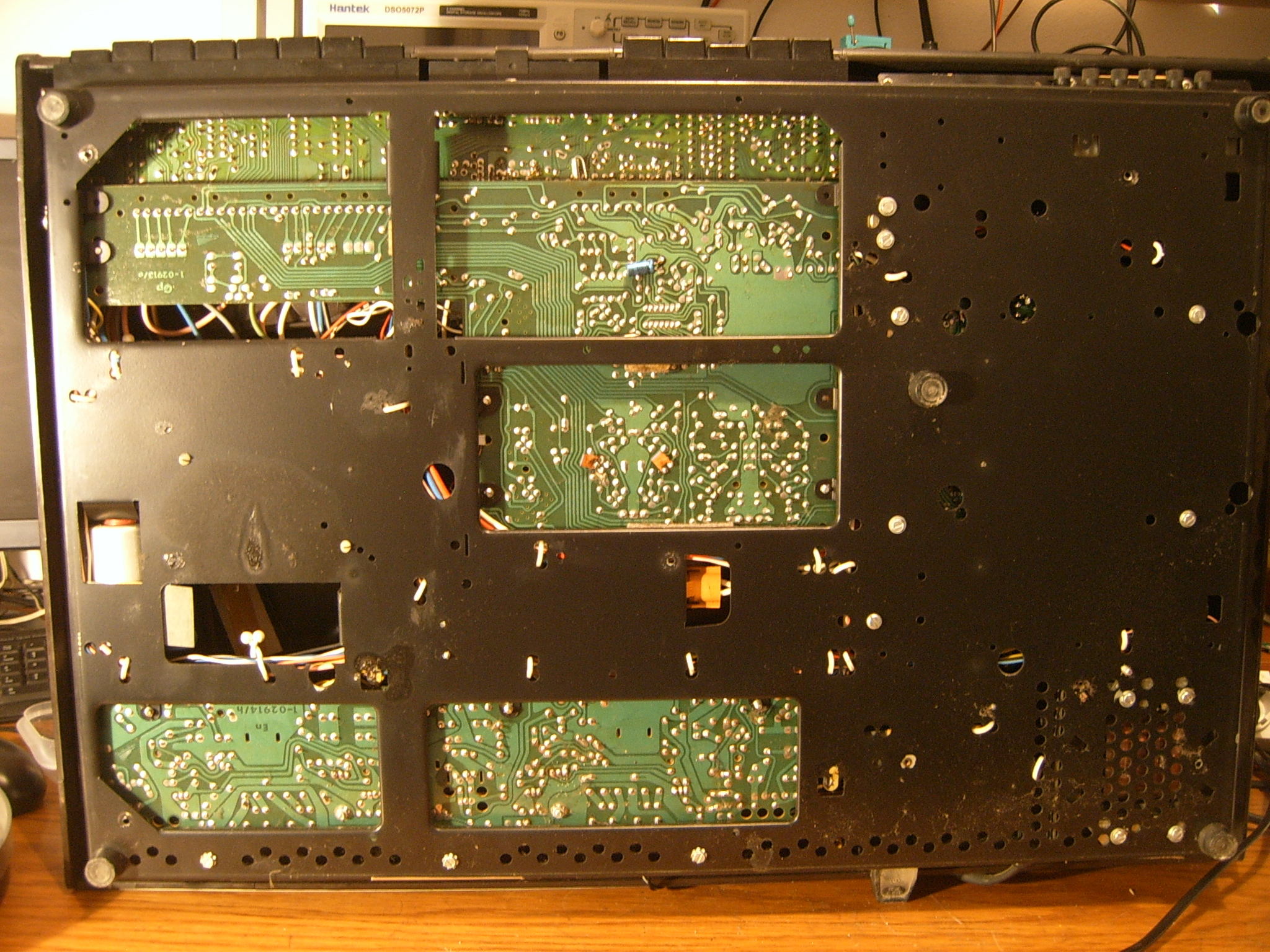

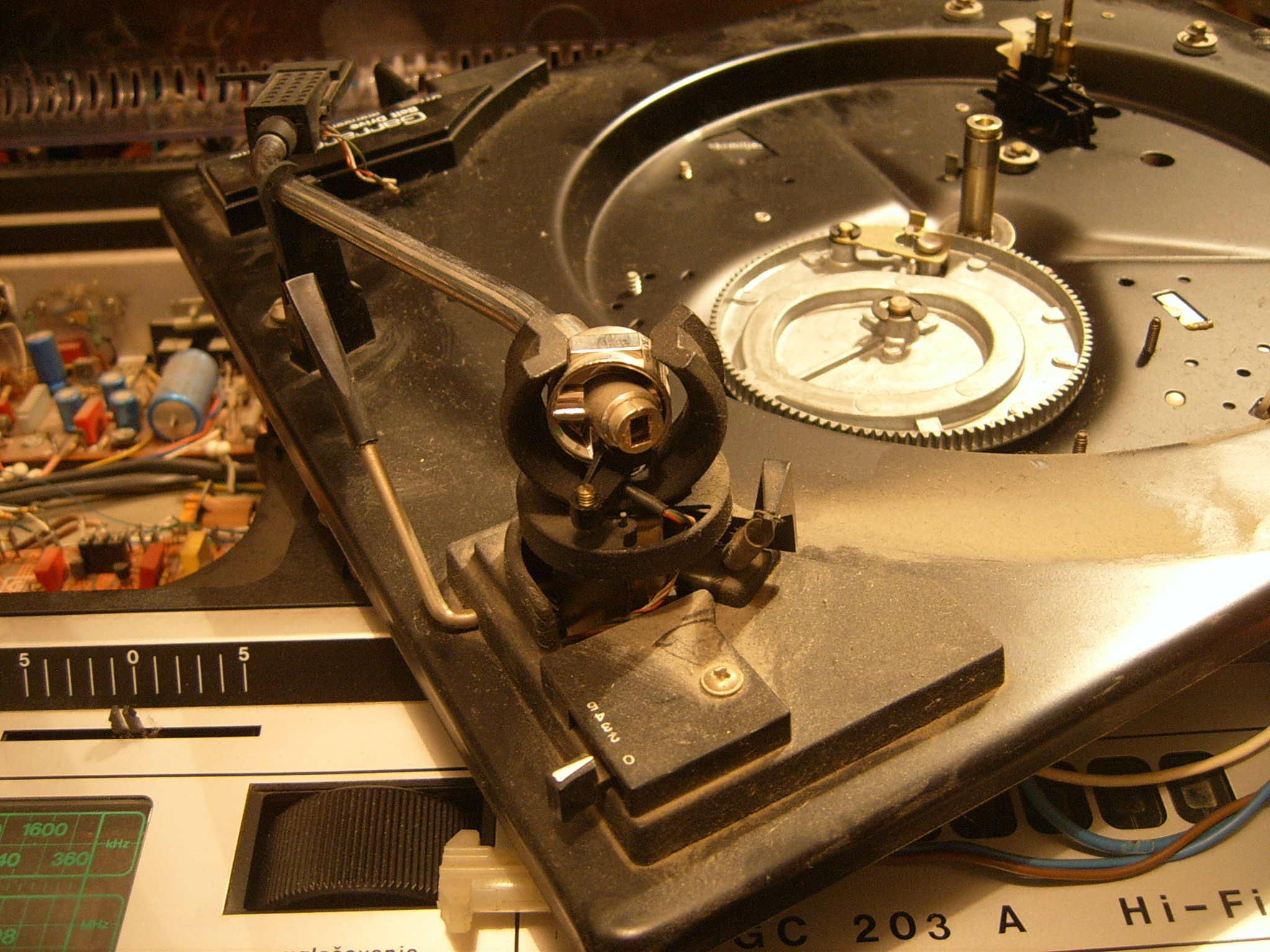

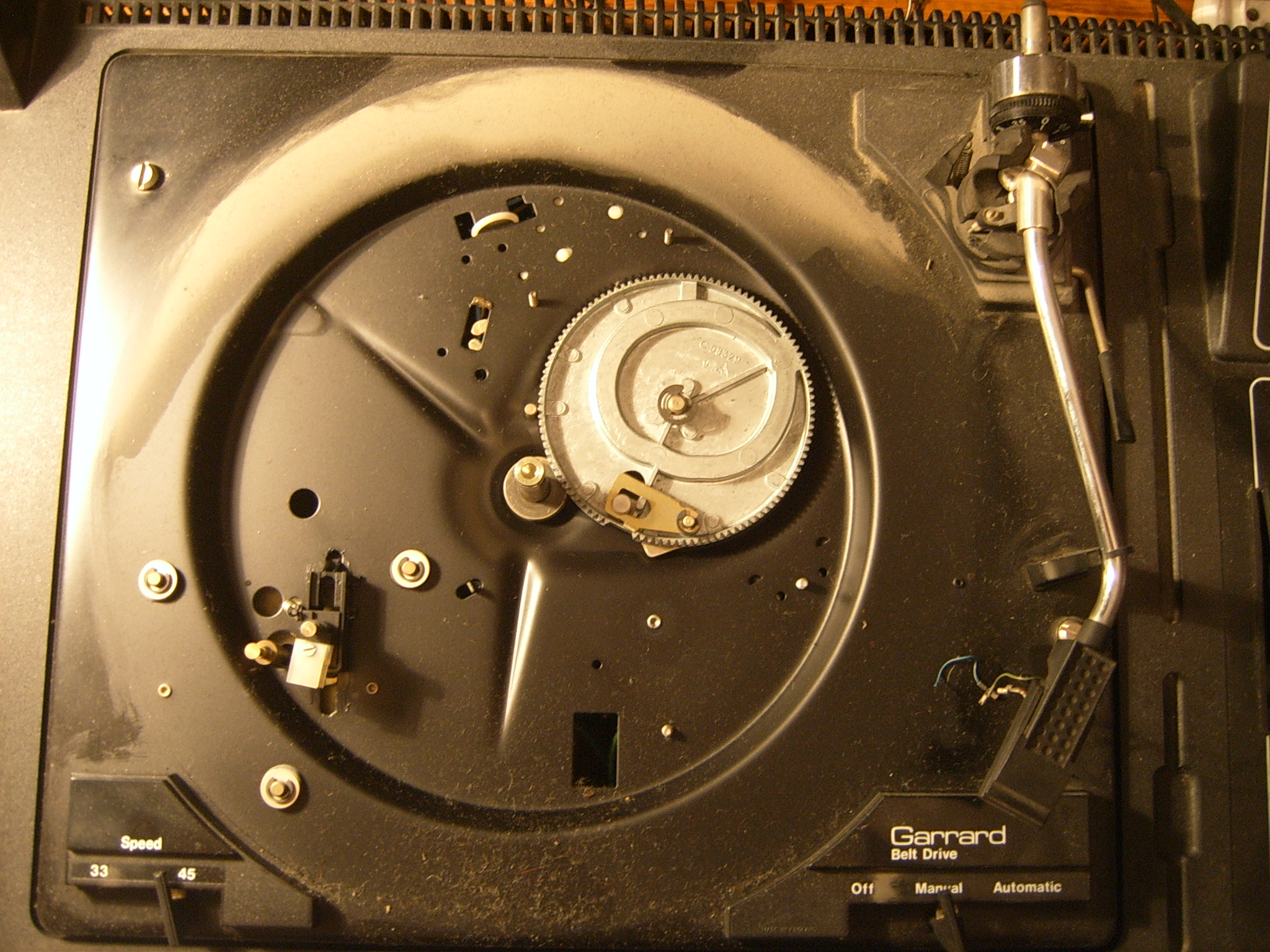

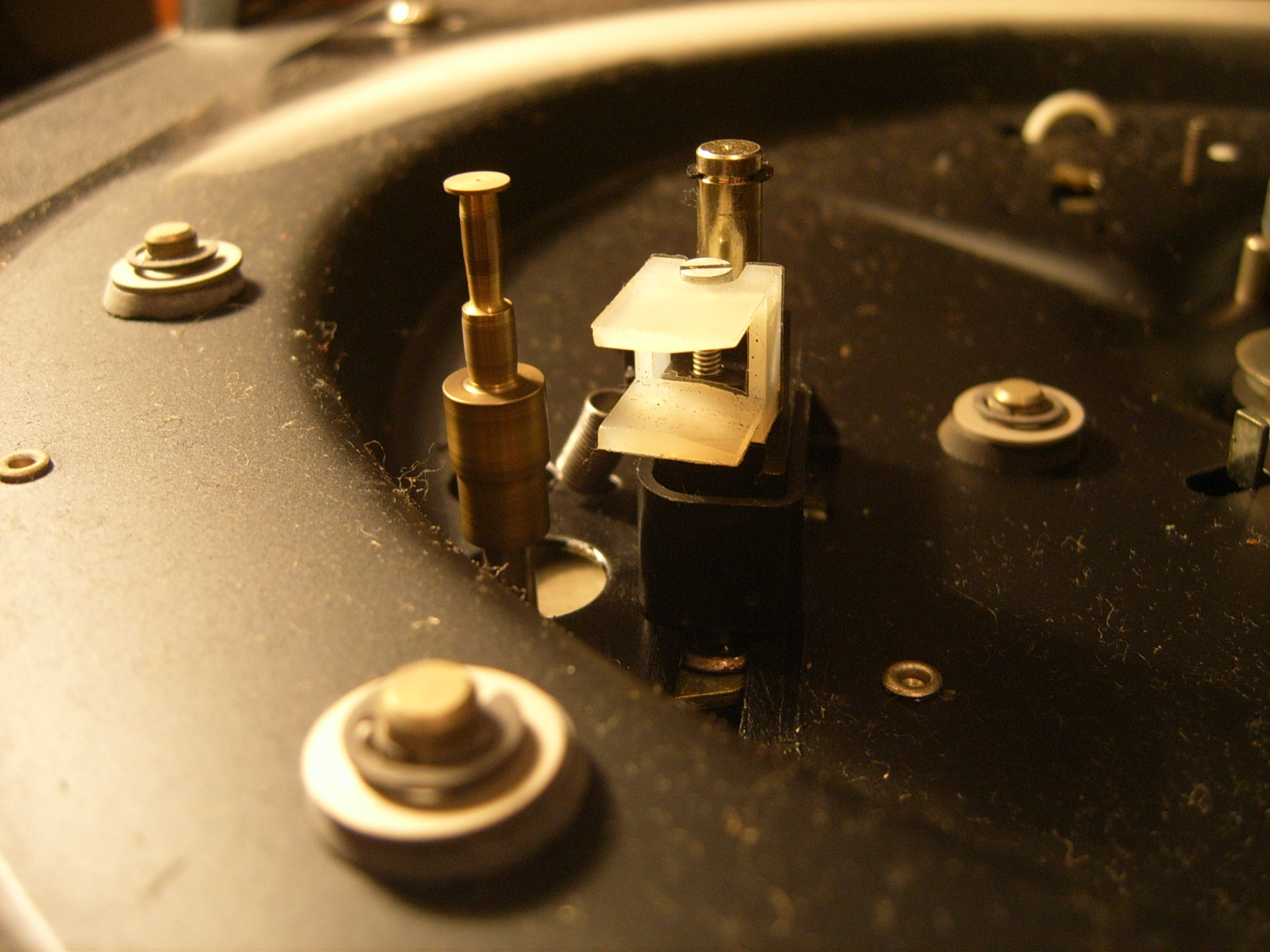

Osim slomljene gramofonske igle, prekinute jedne žice na zvučnici, te nedostajućih vijaka na držačima zvučnice i ručice gramofona, ostatak mehanizma gramofona vizualno je u dobrom stanju. Gumeni remen je čitav, mehanizam prebacivanja brzine okretaja gramofona funkcionira, motor veselo vrti osovinu te su ovi dijelovi ponovno sklopljeni. Testiranje je pokazalo da se sada ploča gramofona vrti što znači da je problem bio samo u loše namještenoj ili otkvačenoj gumenoj remenici. Mehanizam pokretanja ručice u ovoj fazi se ne može testirati jer je prvo potrebno nabaviti nedostajuće vijke no velika je vjerojatnost da će negdje zapinjati zbog starog i sasušenog maziva na pokretnim dijelovima. Pogledajmo što je s mehanizmom biranja radio postaja.



gorenje_gc_203_a_hifi_12

gorenje_gc_203_a_hifi_15

gorenje_gc_203_a_hifi_16

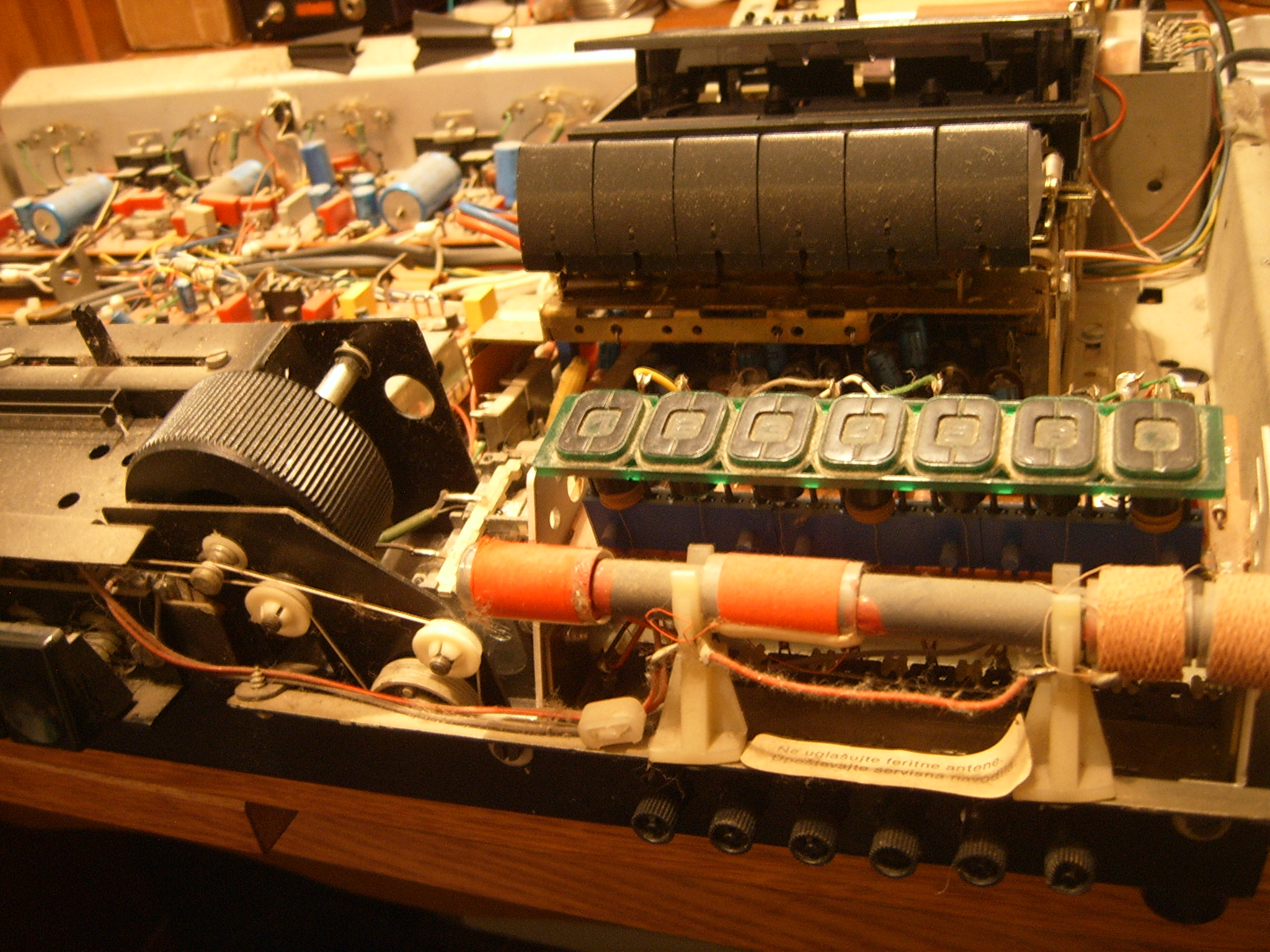

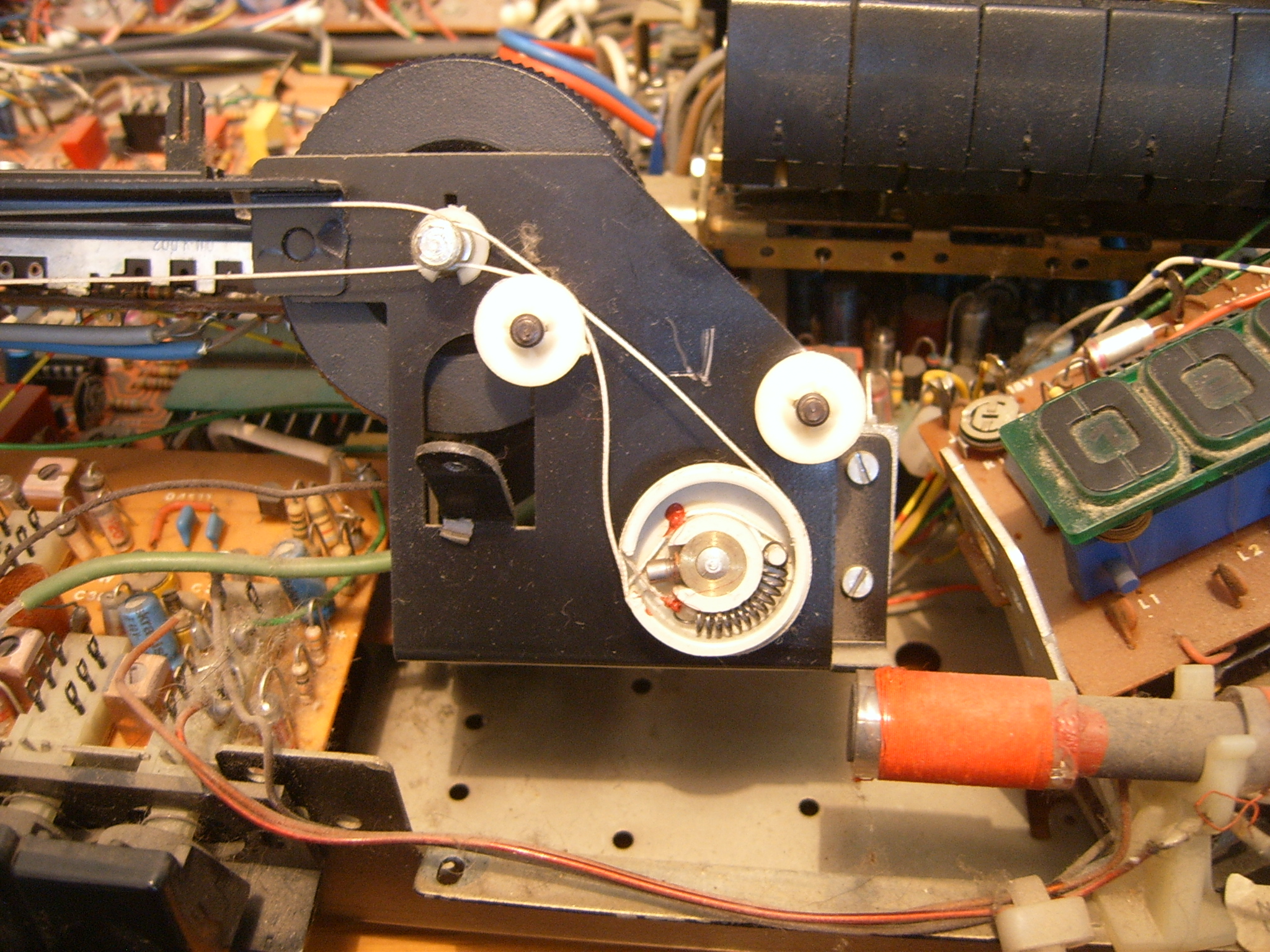

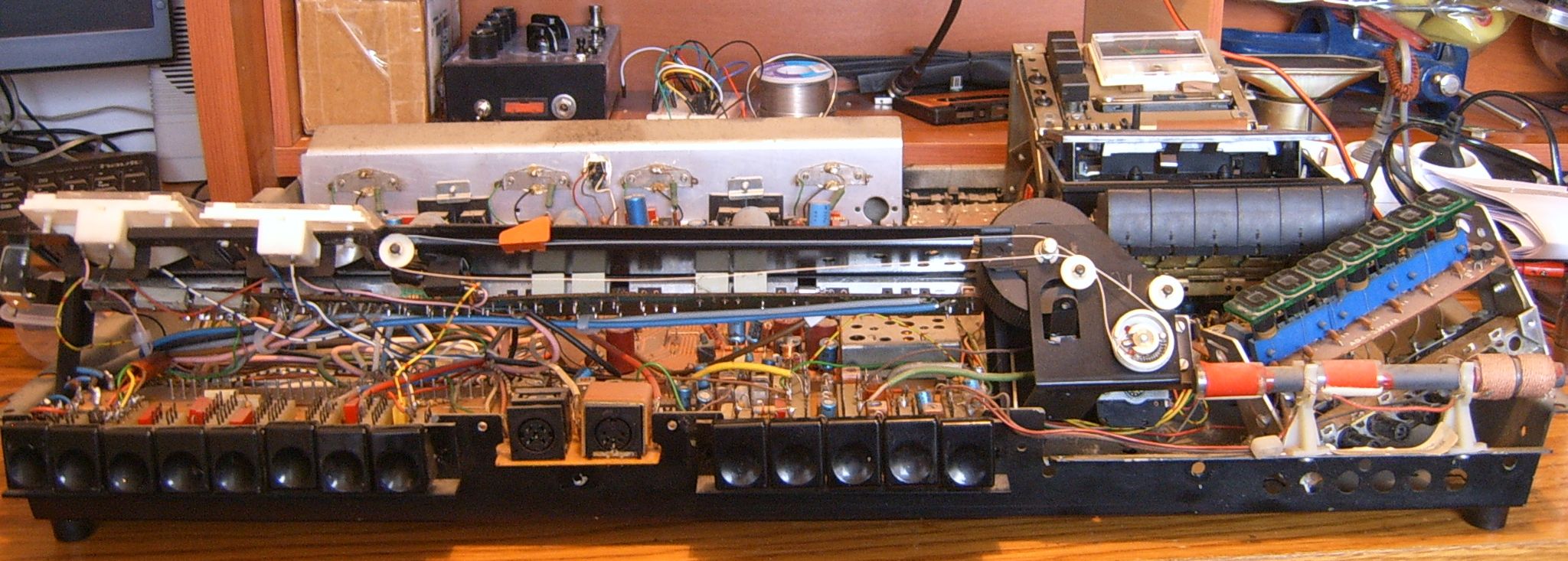

Otkrivamo da je špaga čitava i napeta na vodilicama, međutim, mehanizam proklizava kod okretanja gumba birača postaja. Detaljnijim pregledom utvrđeno je da je promjenjivi zračni kondenzator prijemnika blokiran u svom krajnjem zatvorenom položaju i nemoguće ga je pokrenuti sa trenutne pozicije čak niti prstima (mehanizam sa špagom proklizava na gumbu birača postaja). Potrebno je rastaviti čitav mehanizam kako bi se došlo do navedenog kondenzatora i utvrdio kvar.

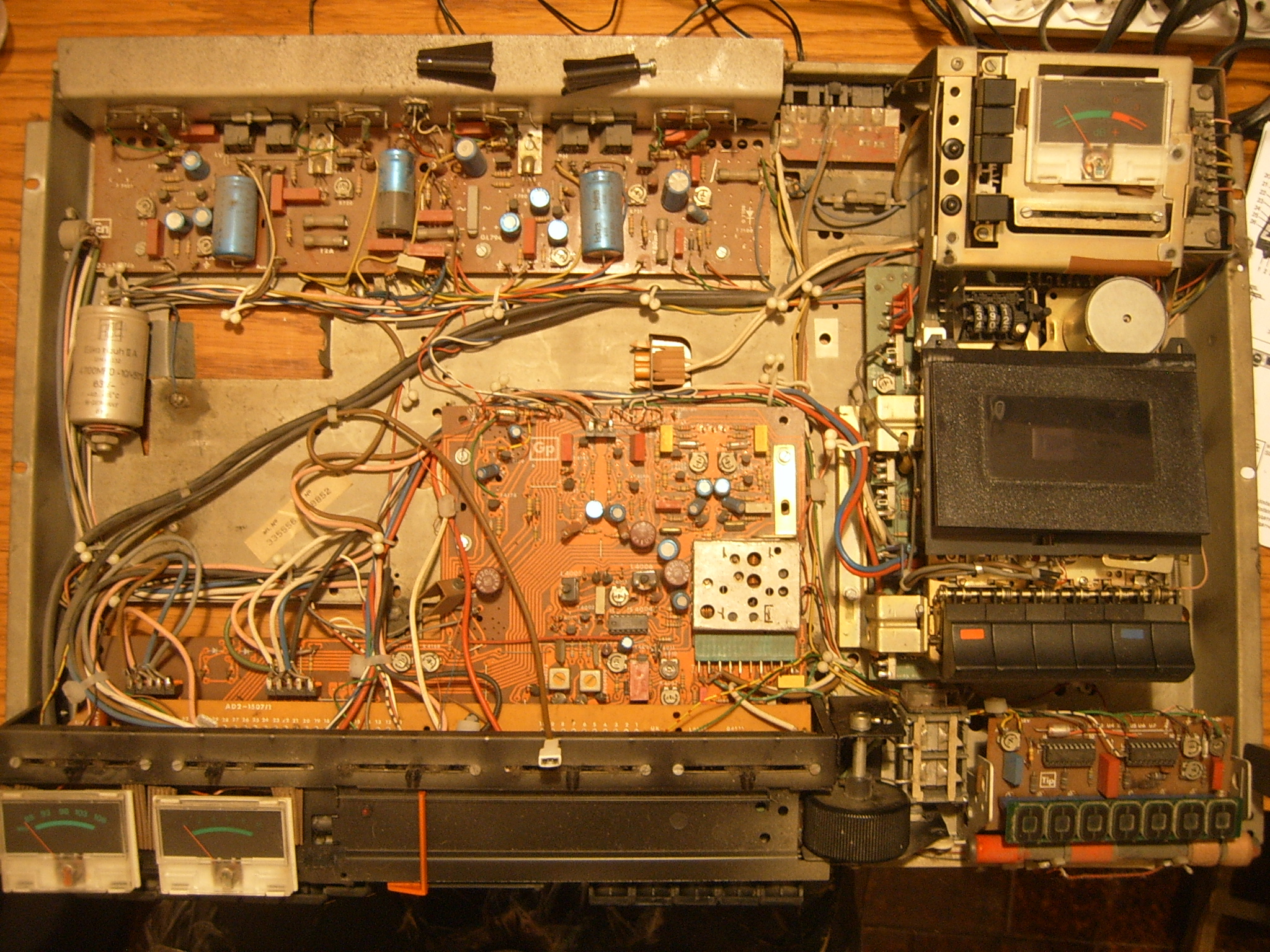

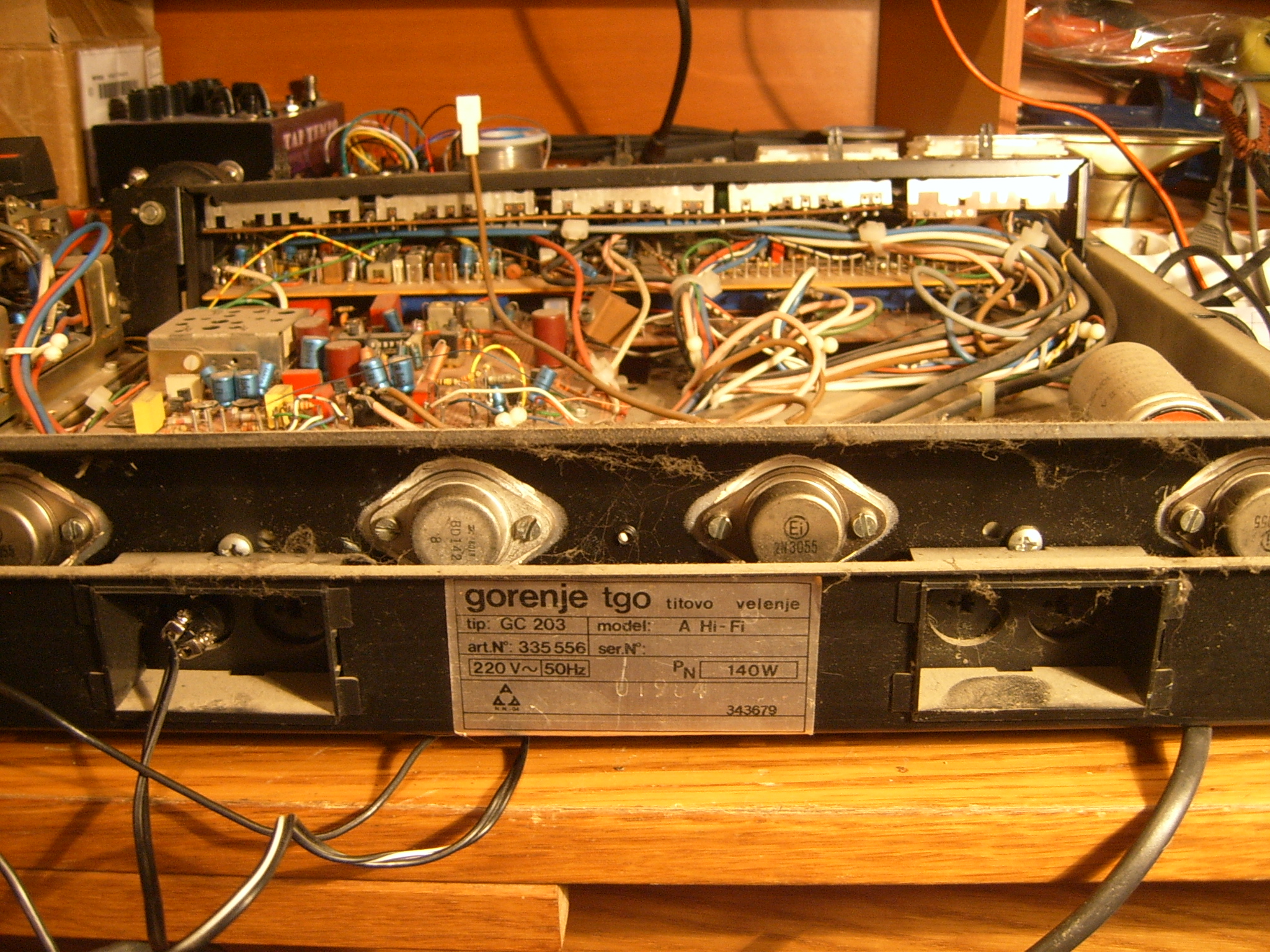

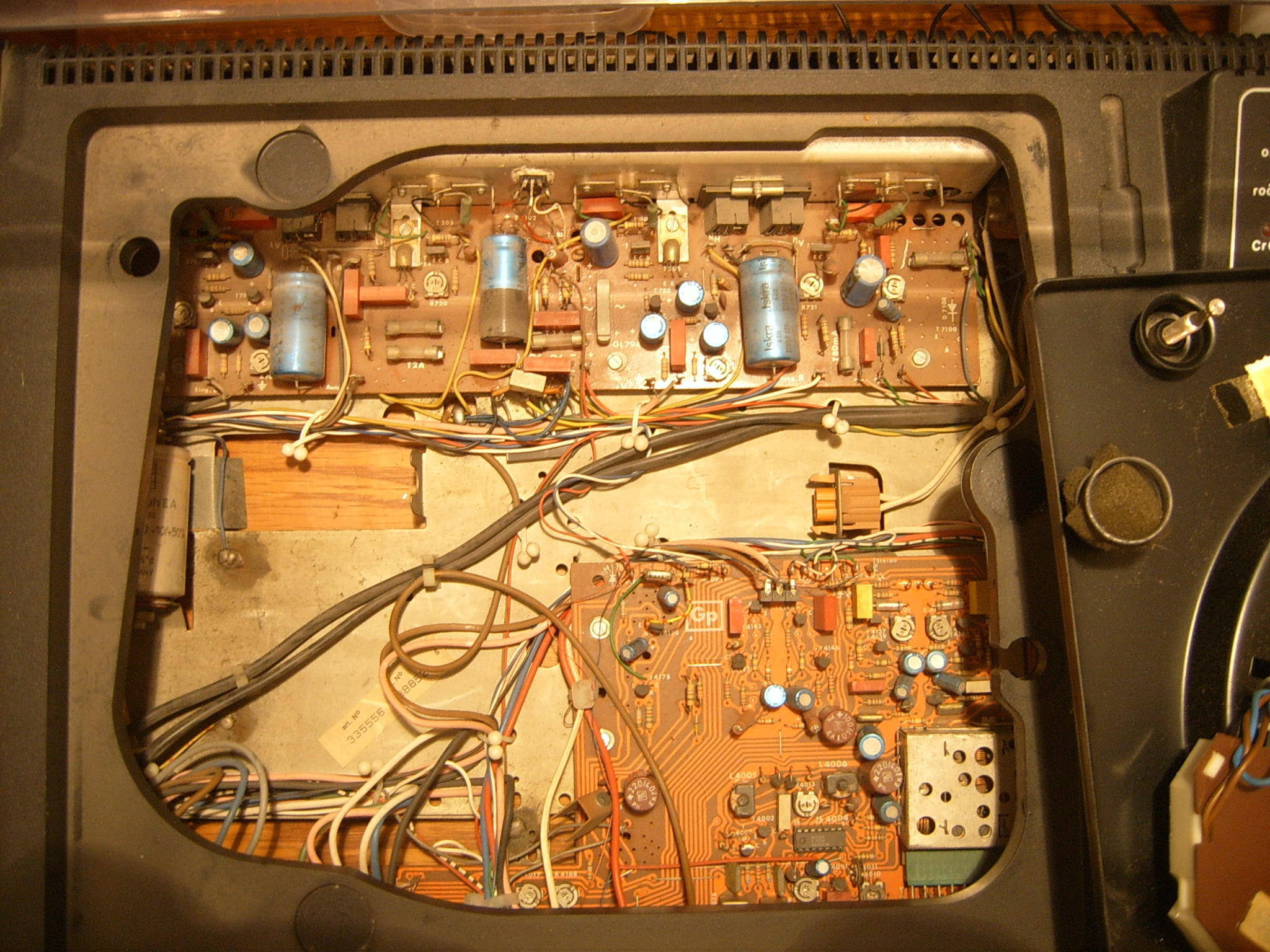

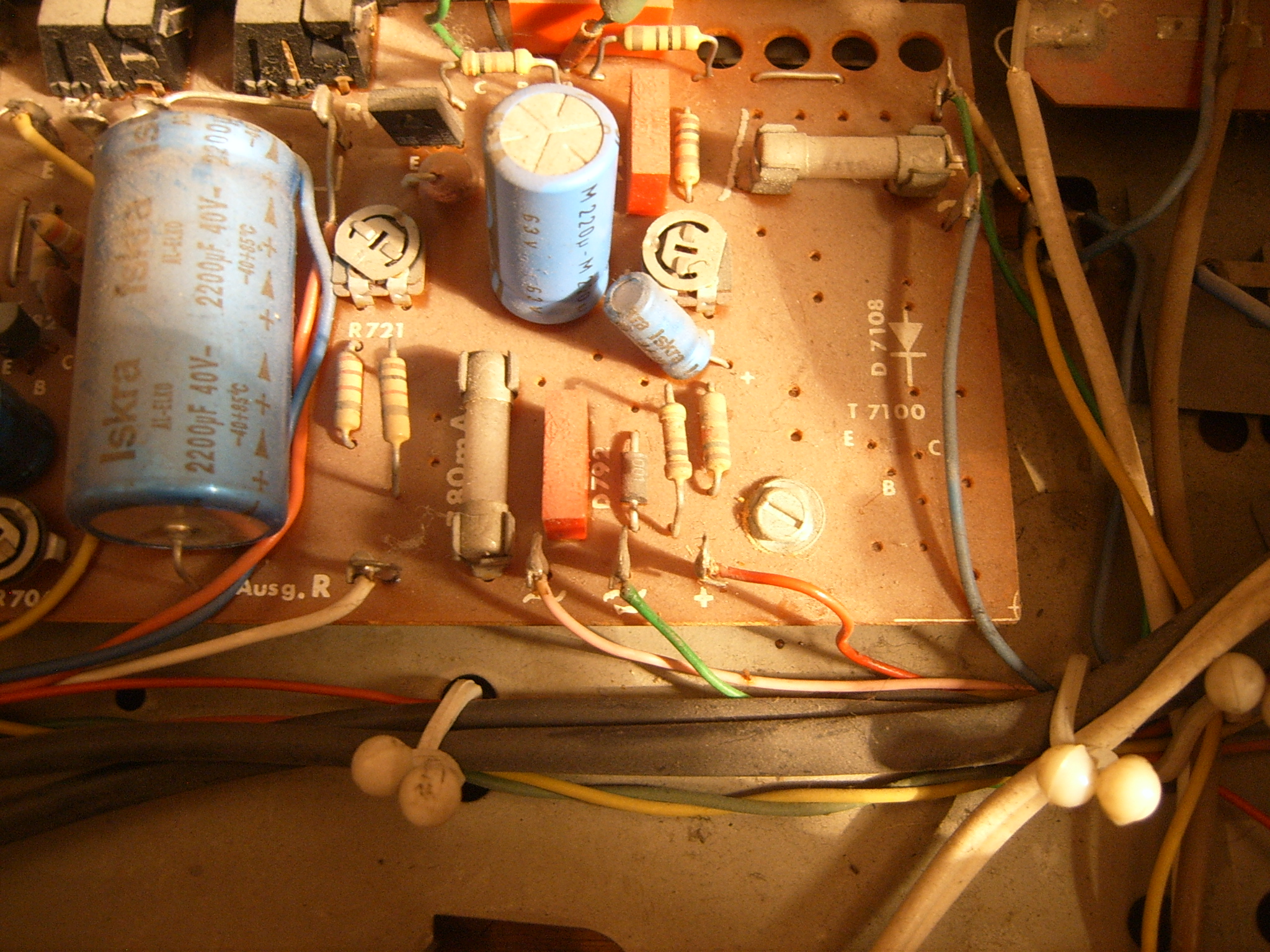

Kod daljnjeg rastavljanja uočeno je da su za izlazna pojačala ugrađena tri komada tranzistora 2N3055 i jedan BD142 iz čega se može zaključiti da je izlazno pojačalo snage već bilo popravljano. Inače ova dva tranzistora imaju vrlo slične karakteristike s time da je BD142 ima nešto veće pojačanje i linearnost, a 2N3055 izdrži nešto veći CE napon. U originalu su vjerojatno bila ugrađena četiri tranzistora BD142 od kojih su tri kasnije zamijenjena sa 2N3055. Kod rastavljanja naišlo se i na tri puknuta nosača kučišta, do čega je moglo doći ili neopreznim servisiranjem uređaja ili nekim jačim udarcem u kučište (grubi transport ili pad uređaja).



gorenje_gc_203_a_hifi_11

gorenje_gc_203_a_hifi_17



Nakon što je nosač mehanizma birača postaja i skale odvojen od šasije čime se lakše moglo pristupiti osovini promjenjivog kondenzatora, uspjelo se uz značajan napor ručno pokrenuti istu, međutim, otpor je bio prevelik da bi to bilo moguće i samom mehanizmom preko špage. Ovaj kondenzator ćemo kasnije izvaditi i rastaviti kako bi se utvrdio razlog zapinjanja.

UKV (FM) tuner izveden je sa kapacitivnim (varikap) diodama te se postaje mijenjaju potenciometrima kojima se na varikap diode dovodi napon u rasponu od 3,5V do 20V čime se mijenja njihov kapacitet, a time i rezonantna frekvencija titrajnog kruga u koji su povezane.

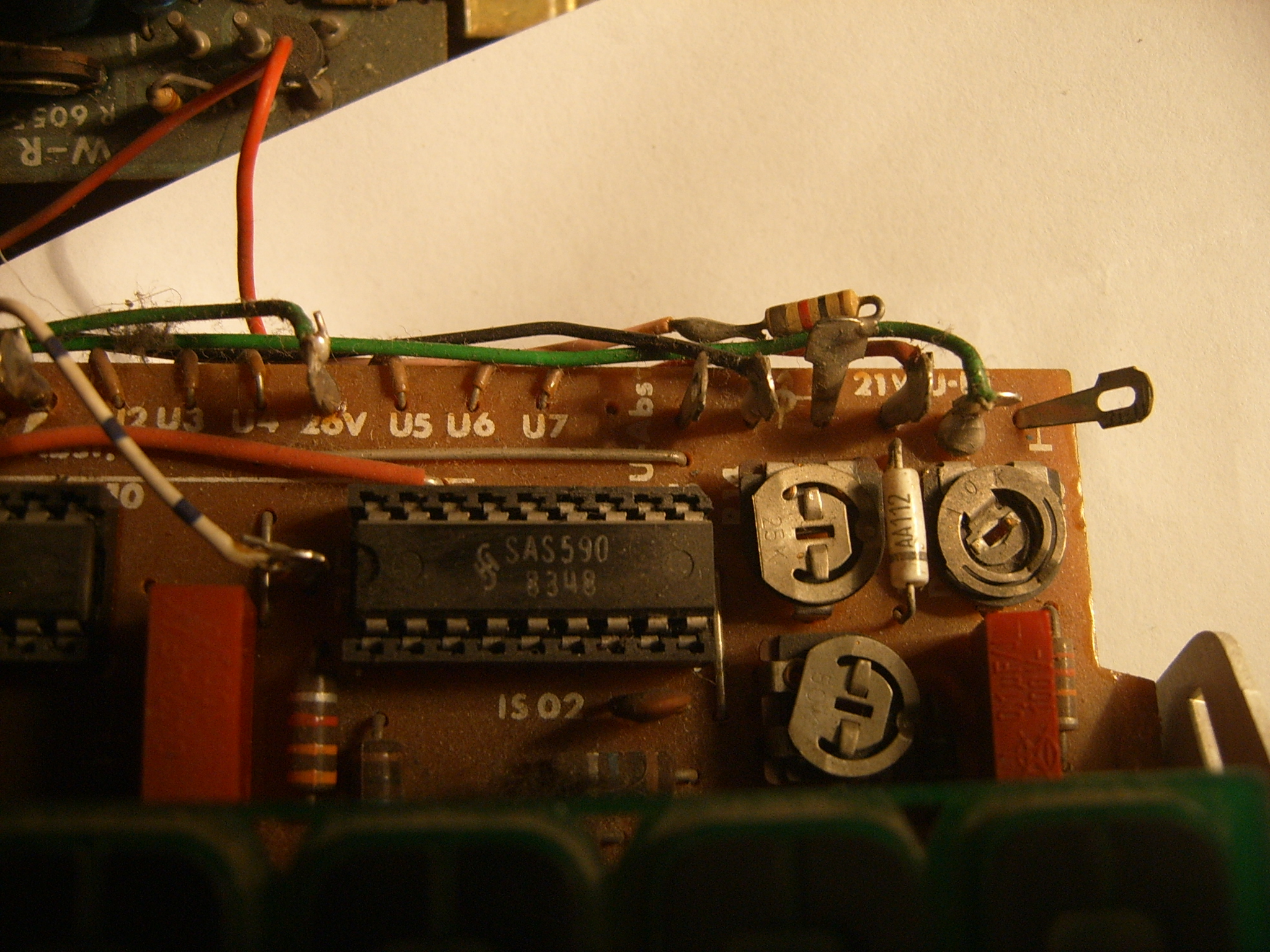

Prebacivanje potenciometara za memorije FM postaja izvedeno je pomoću specijaliziranih integriranih krugova SAS580 i SAS590, a to su 4-kanalni preklopnici za tipke na dodir (touch keys). Iskorišteno je ukupno 7 kanala od kojih je prvi rezerviran za ručno biranje postaja (potenciometar je povezan sa osovinom promjenjivog kondenzatora koji služi za AM područja u mehanizmu za biranje radio postaja), a preostalih 6 kanala ima svoje potenciometre na posebnim gumbima ispod tipki za prebacivanje memorija.

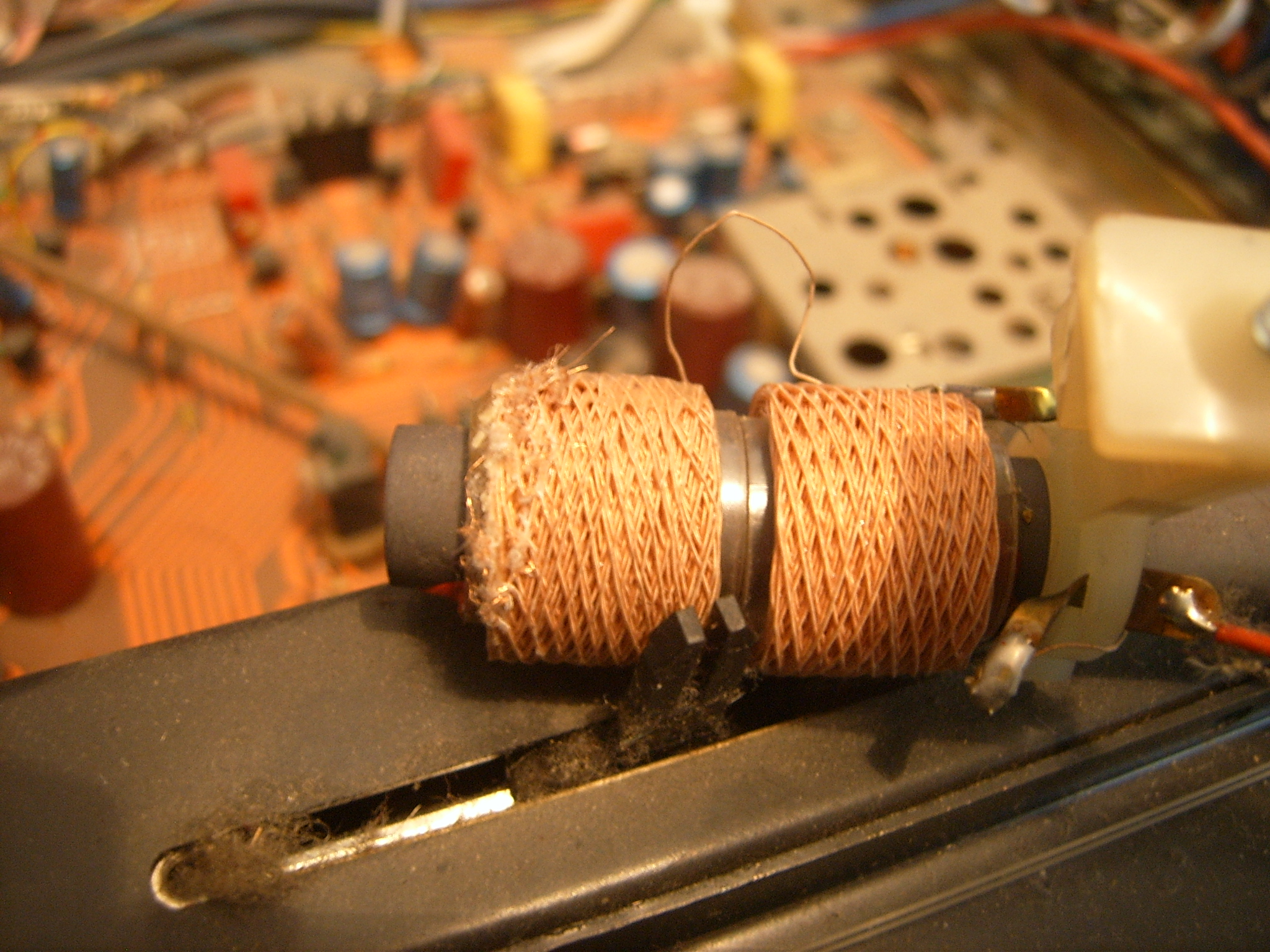

Kod skidanja memorijskog sklopa sa šasije uočeno je još mehaničkih oštećenja, ovaj put na namotima zavojnica na feritnoj jezgri koje su u sklopu ulaznog RF kruga prijemnika za AM područja, te je za očekivati da prijem na tim područjima neće biti dobar. Radi se o specijalno namotanim zavojnicama (križno motanje da kapacitivni otpor zavojnice bude što manji) specijalno izoliranom bakrenom žicom za tu namjenu, te eventualni popravak i podešavanje iste neće biti jednostavan. Na feritnom štapu nalaze se ukupno četiri zavojnice od kojih su po dvije na svakom kraju vezane paralelno i preklapaju se sklopkama za prijem na dugom valu 145-360kHz, srednjem valu 510-1360kHz i kratkom valu 5,85-7,4MHz. Sada je jasno da je ovaj uređaj pretrpio značajna oštećenja zbog nestručnog rastavljanja i servisiranja.



gorenje_gc_203_a_hifi_21

gorenje_gc_203_a_hifi_20

gorenje_gc_203_a_hifi_22

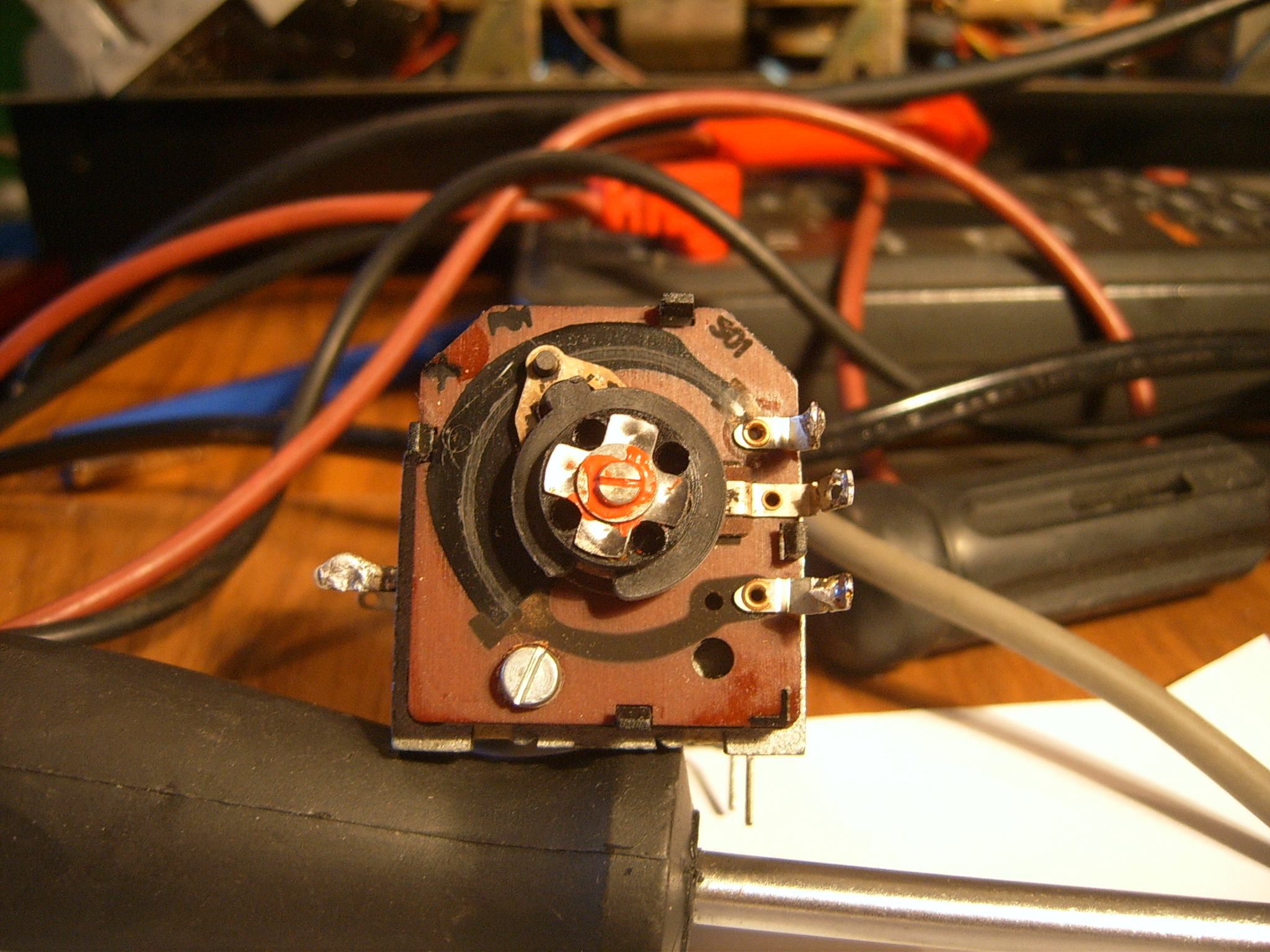

S obzirom da biranje postaja ne radi ni na jednom potenciometru (niti na onom na ručnom mehanizmu, ni na memorijskima) prvo je provjerena prisutnost potrebnih napona na sklopu birača (memorija). Utvrđeno je da izostaje upravo upravljački napon od 20V koji se preko potenciometara birača dovodi na varikap diode FM tunera. Nedostatak toga napona mogao se zaključiti i praćenjem ugrađenog pokazivača frekvencije na koju je podešen prijemnik, a što je zapravo voltmetar za mjerenje upravljačkog napona 3,5-20V sa pogodno baždarenom skalom 88-108 MHz. Ovaj pokazivač ugrađen je prvenstveno zbog kontrole podešenosti prijemne frekvencije u radu s FM memorijama kada glavna skala nema funkciju.



gorenje_gc_203_a_hifi_23

gorenje_gc_203_a_hifi_25

gorenje_gc_203_a_hifi_24

gorenje_gc_203_a_hifi_26

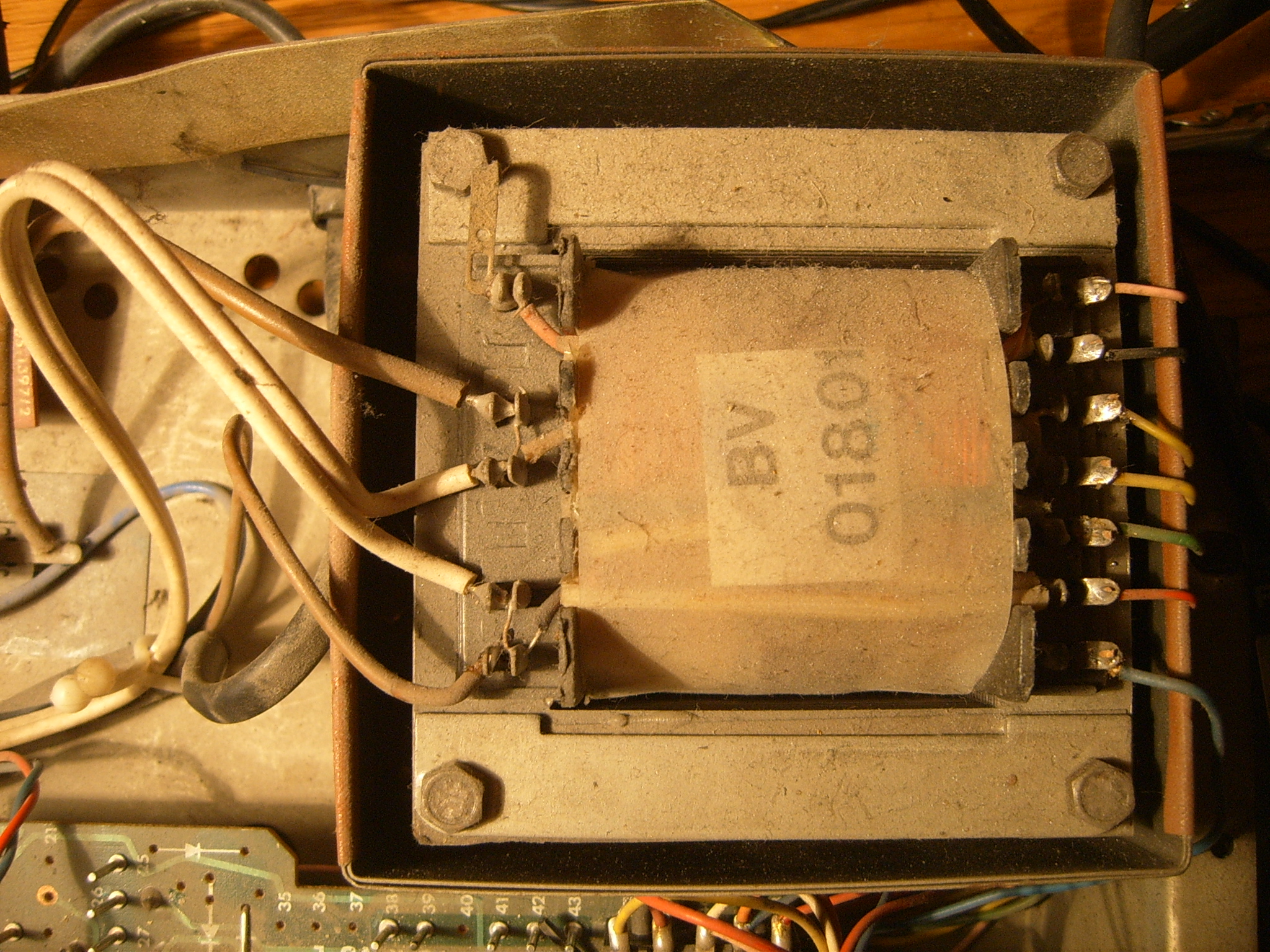

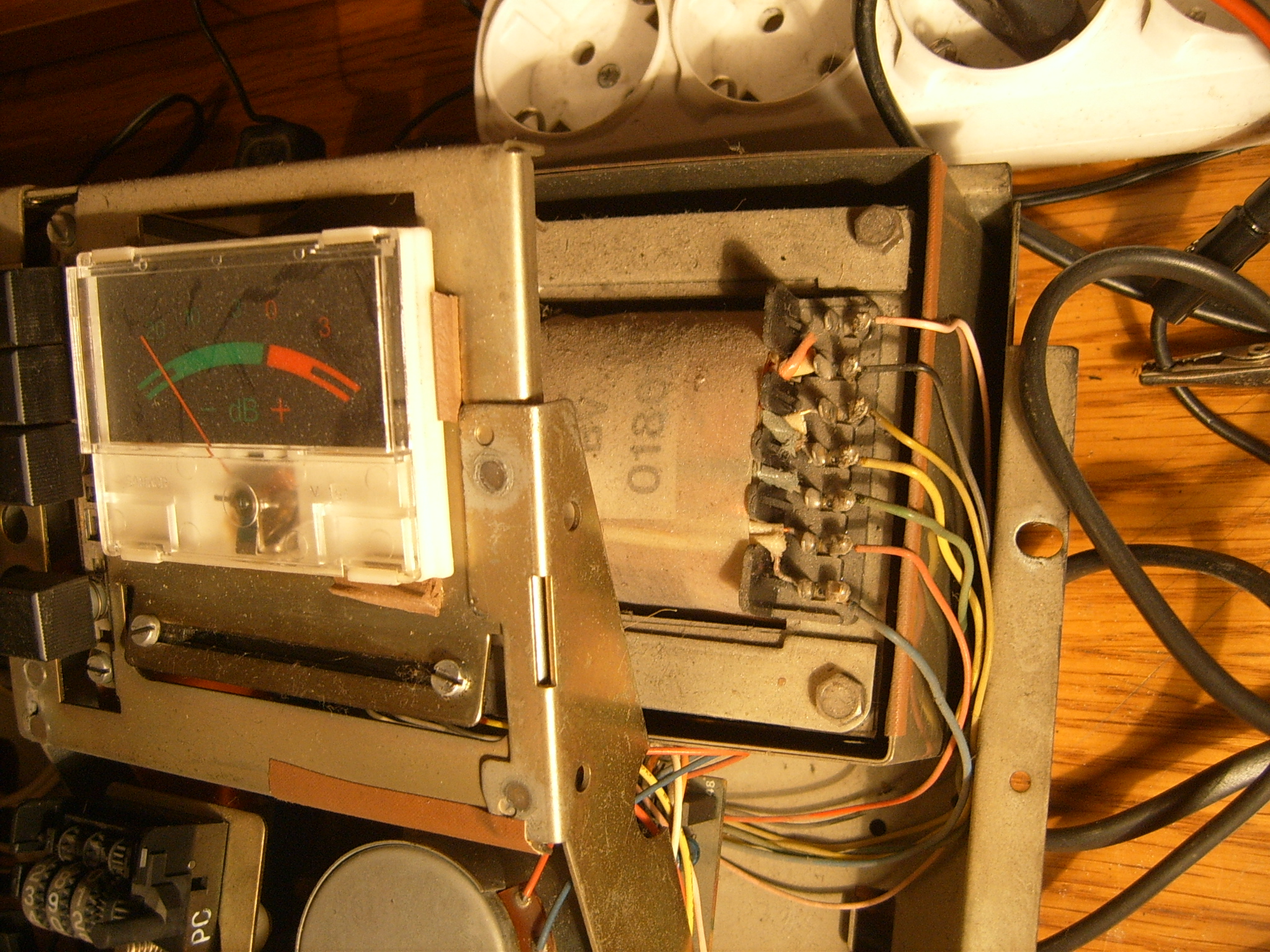

Upravljački napon dobiva se sa posebnog namota na sekundaru mrežnog transformatora koji se ispravlja, stabilizira i regulira serijskim tranzistorskim regulatorom, te dovodi na pločicu za memorije. Voltmetrom je utvrđeno da nema dolaznog izmjeničnog napona sa mrežnog transformatora. Ukoliko se utvrdi da je pregorio namot na sekundaru transformatora daljnji popravak ovog uređaja bio bi neisplativ. Mogao bi se eventualno dodati još jedan posebni manji transformator od 24V koji bi osiguravao ovaj napon umjesto prematanja postojećeg transformatora. Ipak, na ovom uređaju svi namoti transformatora (primarni i svi sekundarni) zaštićeni su osiguračima tako da je mala mogućnost da je došlo do pregaranja kojeg namota (osim ako je došlo do kratkog spoja na samom kontaktima transformatora). Sekundar ima ukupno četiri namota od kojih jedan dvostruki, međutim na desnoj strani transformatora nisu dostupni svi krajevi namota sekundara tako da je potrebno ukloniti dio mehanizma kazetofona da bi transformator bio potpuno dostupan. Kvar se u našem slučaju može odmah uočiti i vizualno, a to je loš spoj krajeva namota na masu, odnosno na jezgru transformatora i preko nje na šasiju. Spoj je prelemljen, upravljački napon je proradio, jednako kao i biranje radio postaja na FM području. Popravljanjem kontakta mase proradila je i sijalica za osvjetljenje skale. S obzirom da je već otvoren pristup do mehanizama sklopki nastavljamo sa popravkom istih.



gorenje_gc_203_a_hifi_18

gorenje_gc_203_a_hifi_19

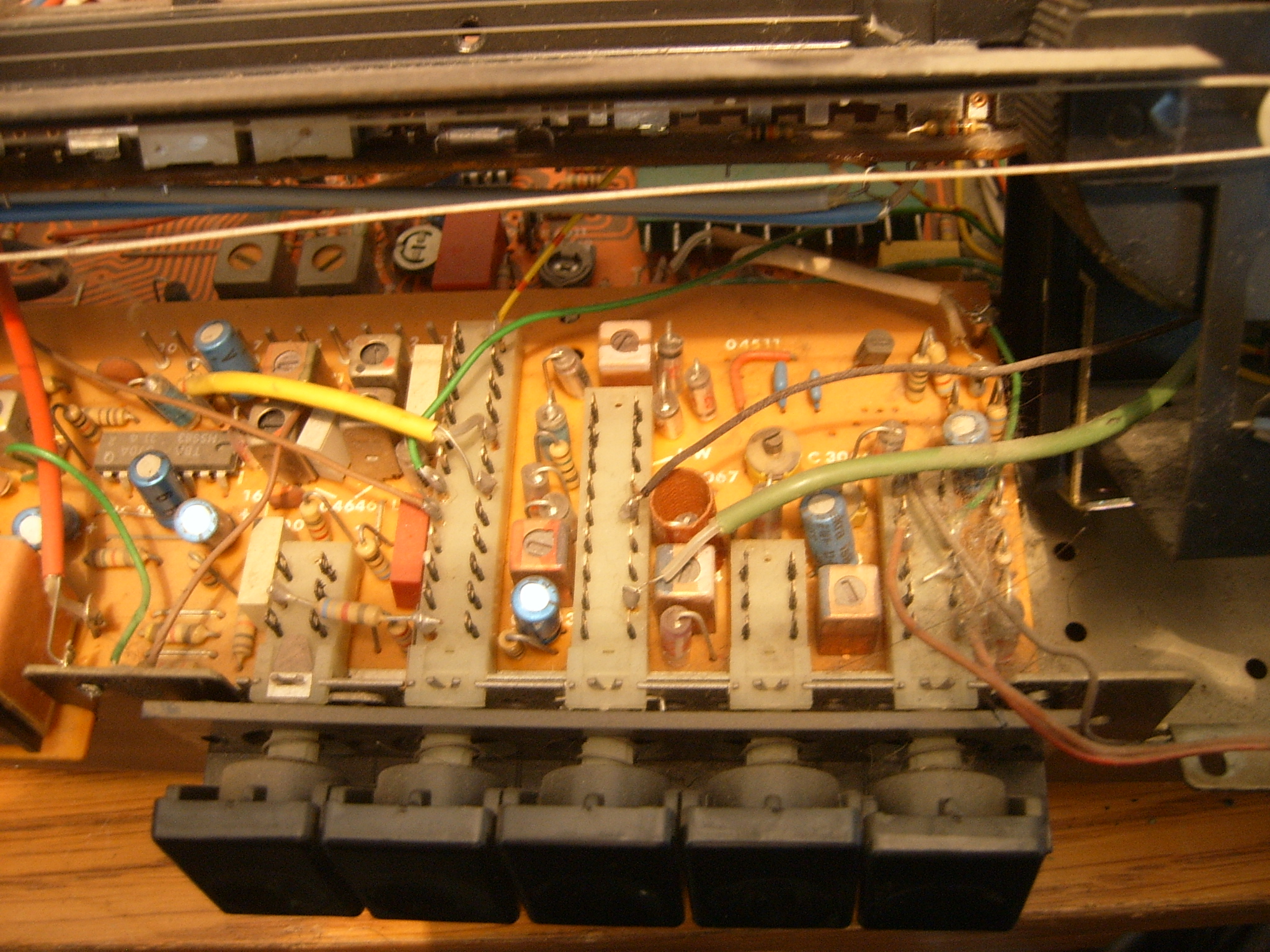

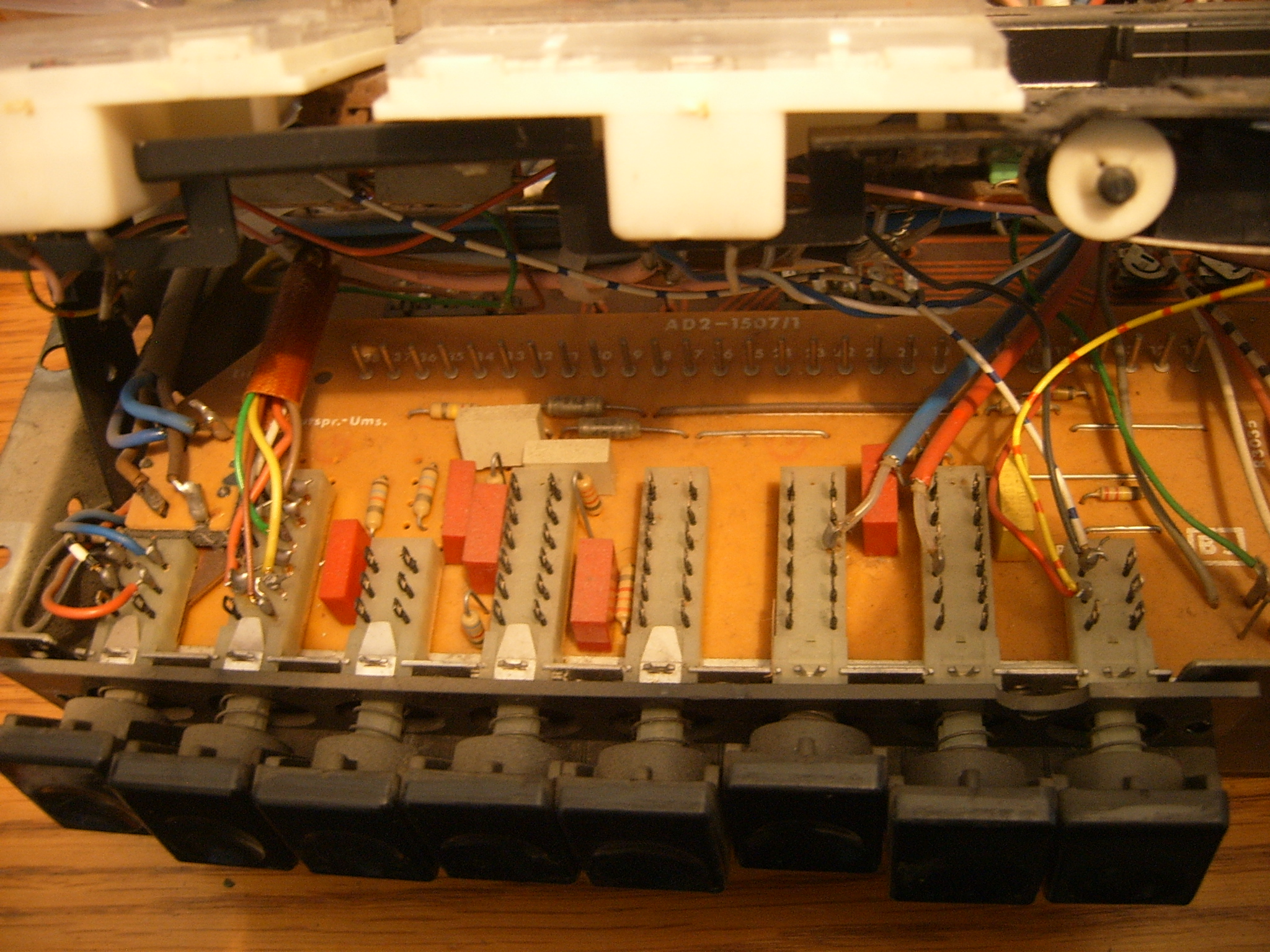

Sklopke su vezane posebnim metalnim vodilicama koje mehanički blokiraju ili oslobađaju jedan od dva moguća položaja ovih višepolnih sklopki i to ovisno u uzajamnom odnosu ostalih sklopki u jednom povezanom nizu. Vađenje i rastavljanje ovih sklopki zbog velikog broja pinova prilično je nezgodna radnja (nekad je rastavljanje nemoguće i u obzir dolazi samo zamjena neispravne sklopke) pa se kreće od lakših pokušaja. Očišćena je sva vidljiva prljavština na pokretnim dijelovima sklopki koji su zatim i podmazani. Nakon nekoliko pokušaja uključivanja i isključivanja sklopki (razrađivanje) uz dodatno podmazivanje, iste su se polako razradile i profunkcionirale. Najviše je zapinjala mrežna sklopka ali i ona se s vremenom razradila. Iako se ovo ne može smatrati kompletnim popravkom (trebalo bi rastaviti i očistiti svaku sklopku) u ovoj fazi zadovoljiti ćemo se ovom razinom popravka. Izvadimo sada napokon promjenjivi kondenzator iz šasije.



gorenje_gc_203_a_hifi_28

gorenje_gc_203_a_hifi_27

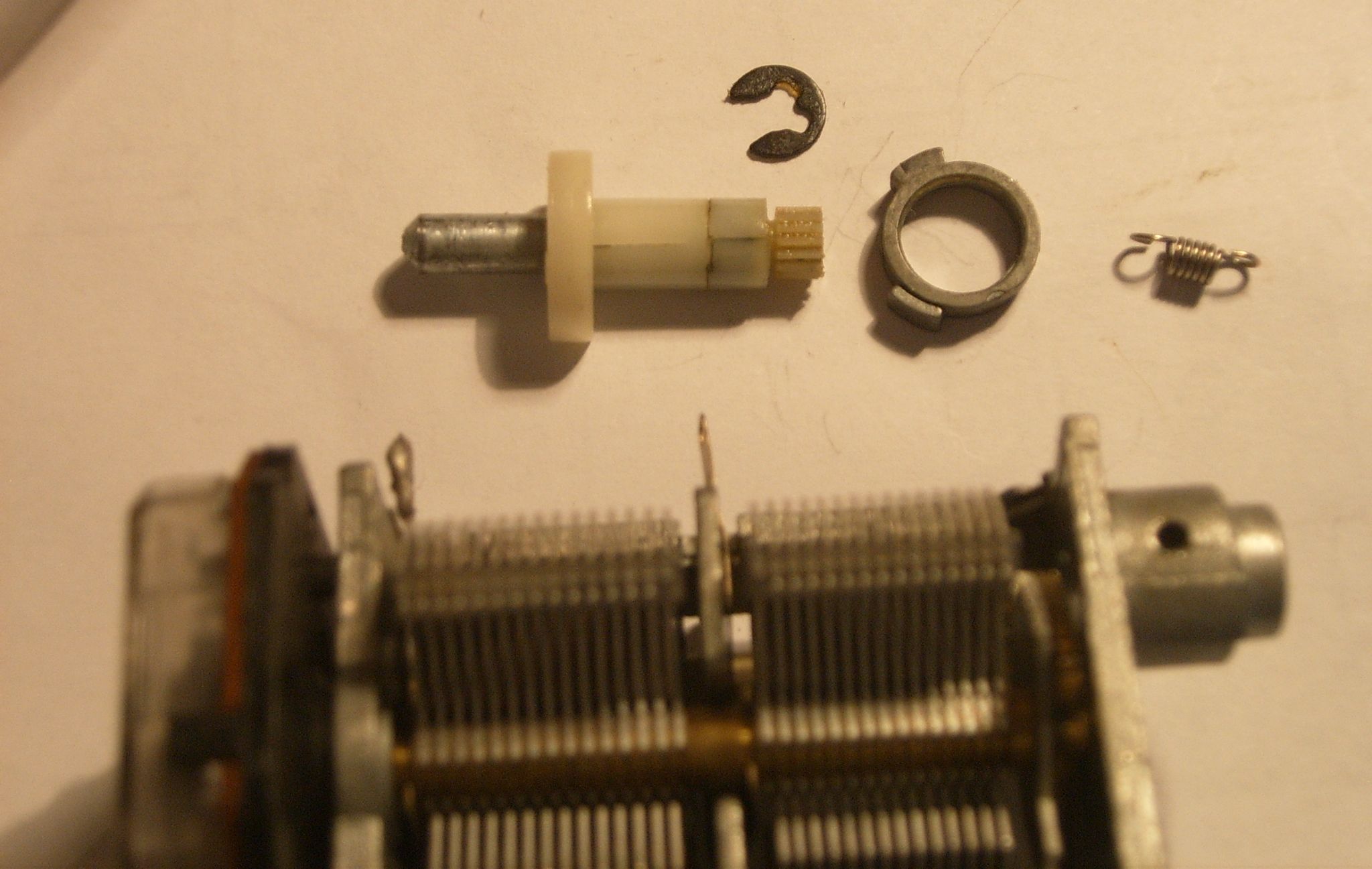

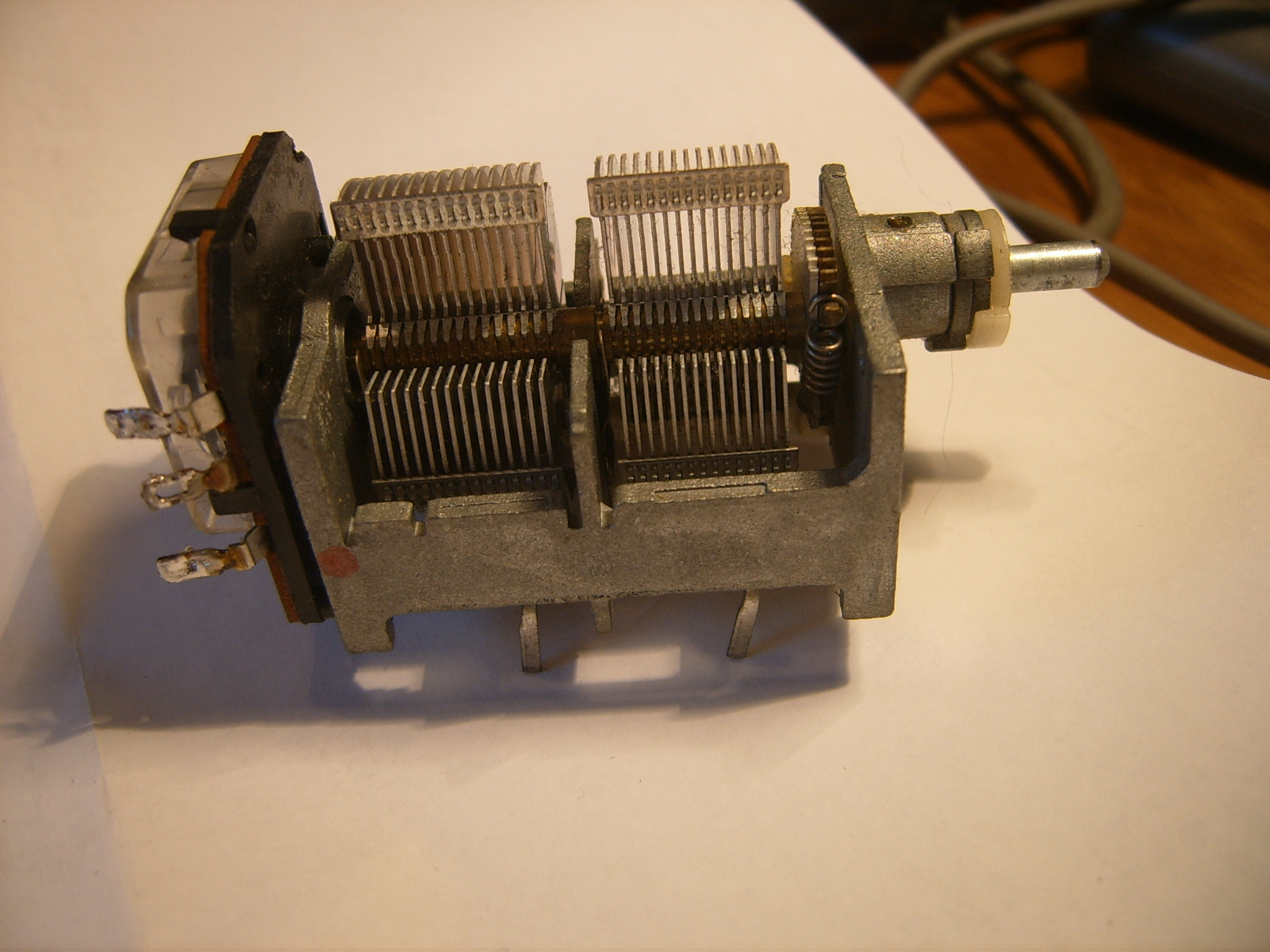

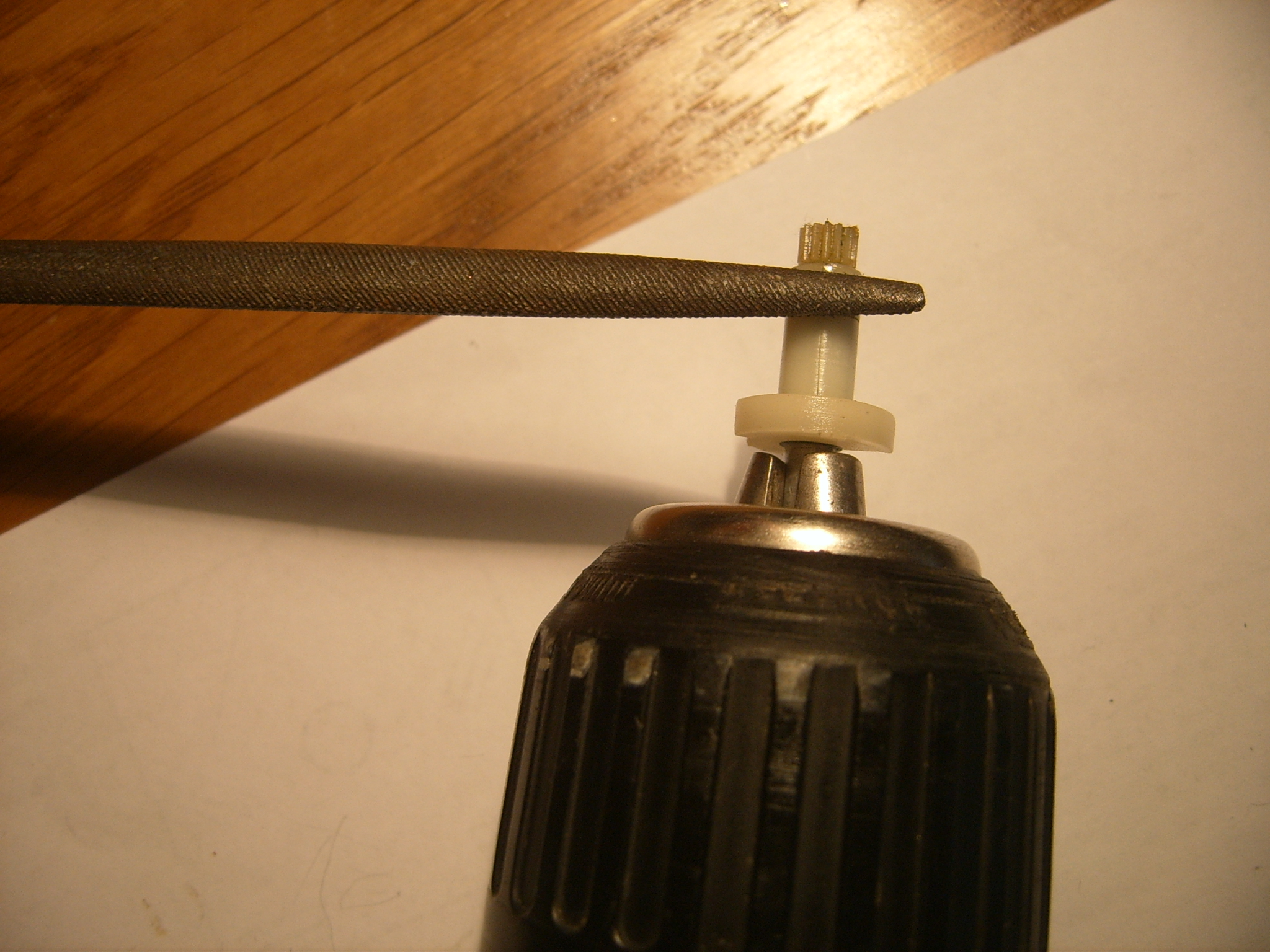

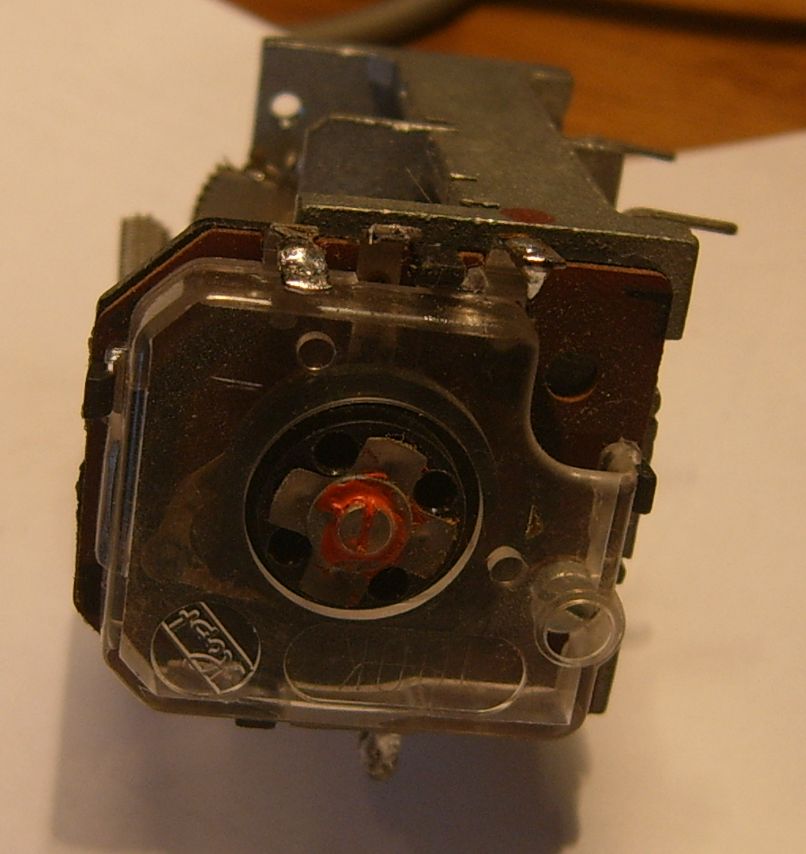

Nakon vađenja osovine sa pogonskim zupčanikom iz kondenzatora utvrđeno je da ne zapinje rotor kondenzatora već upravo pogonska osovina u ležaju kućišta kondenzatora. Iz slike je odmah vidljivo i zašto. Na plastičnoj osovini nastala su uzdužna i poprečna napuknuća uslijed čega je došlo do malog povećanja promjera osovine koja se zbog toga teško okreće u metalnom ležaju kućišta. Ovakvu osovinu teško je zamijeniti pa se u ovoj fazi odlučilo brušenjem smanjiti njezin promjer i vratiti u kućište s obzirom da je ista mehanički još uvijek dovoljno čvrsta. Kako bi se brušenje izvelo što ravnomjernije osovina je stegnuta u glavu bušilice te izbrušena finom turpijom, slično kao na nekom tokarskom stroju. Kad je već rastavljen, preventivno je očišćen i potenciometar birača FM područja na drugom kraju osovine ovog kondenzatora, a koji smo već spominjali u tekstu. Nakon sklapanja kondenzator je još provjeren i ommetrom kako ne bi bilo kratkog spoja negdje na pločama rotora i statora, te je vraćen u mehanizam i sada radi ispravno. Na slikama se uočava provrt kroz ležište osovine na tijelu kondenzatora koji služi za podmazivanje ležaja osovine.



gorenje_gc_203_a_hifi_29

gorenje_gc_203_a_hifi_30

gorenje_gc_203_a_hifi_31

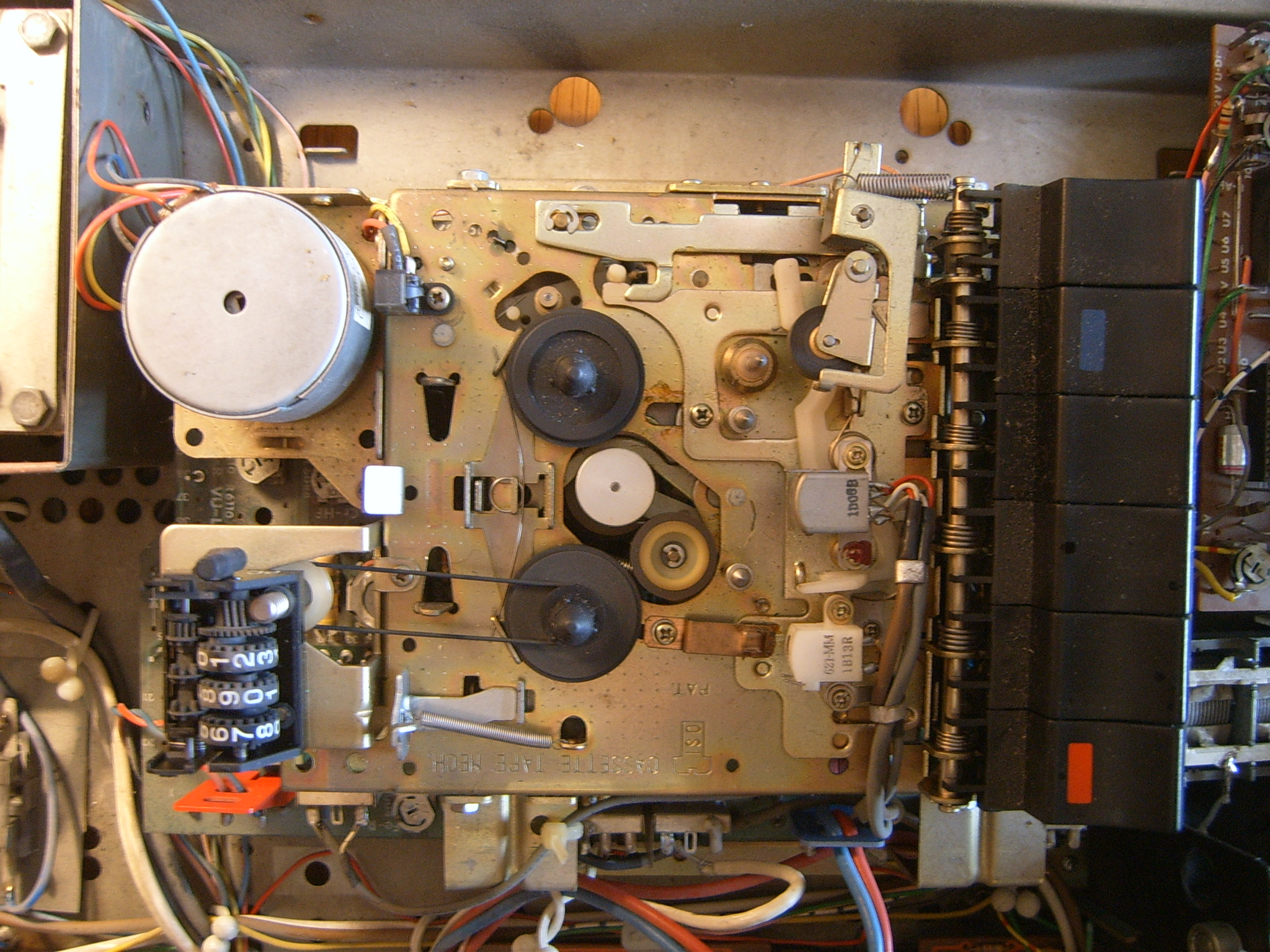

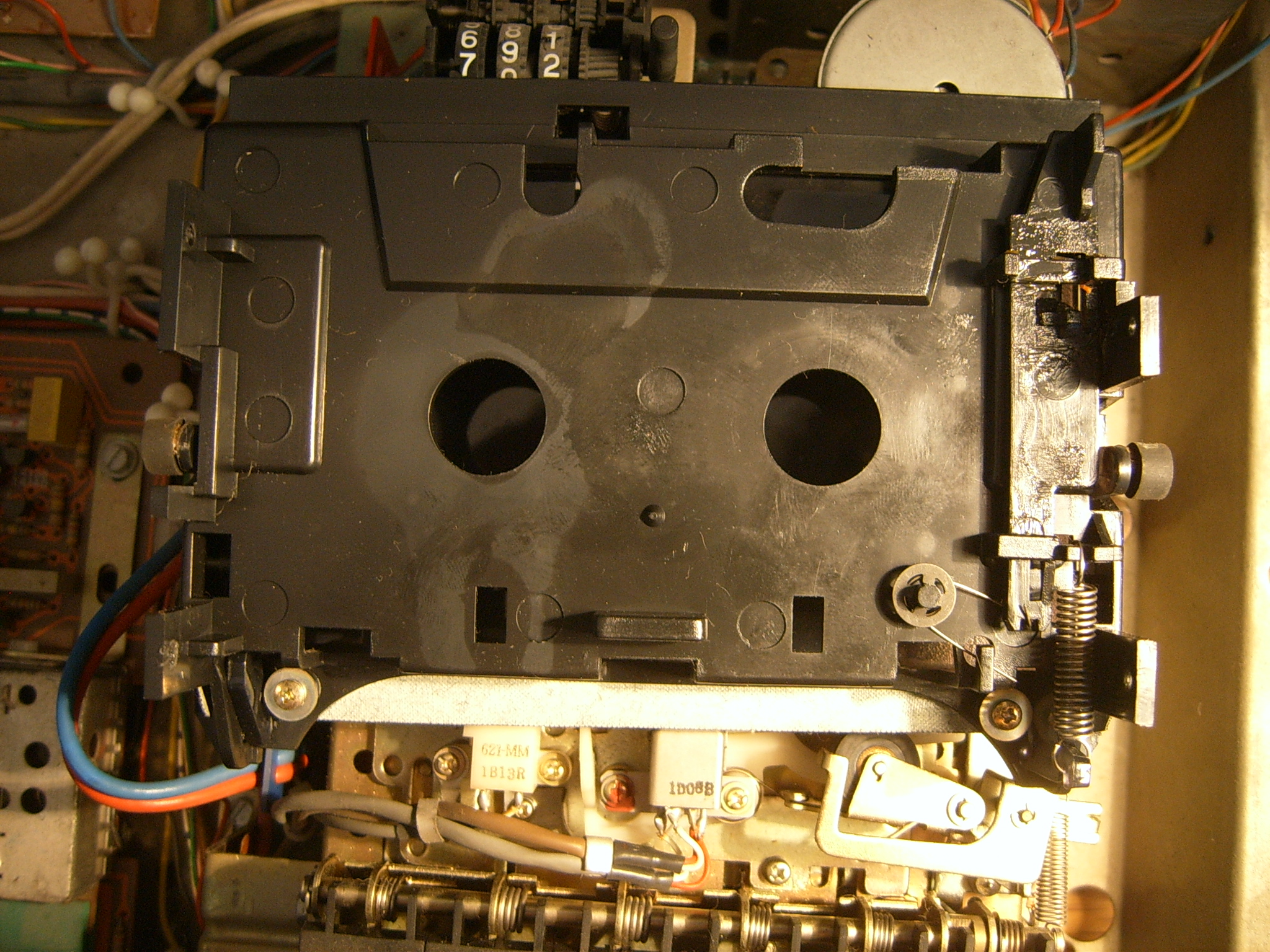

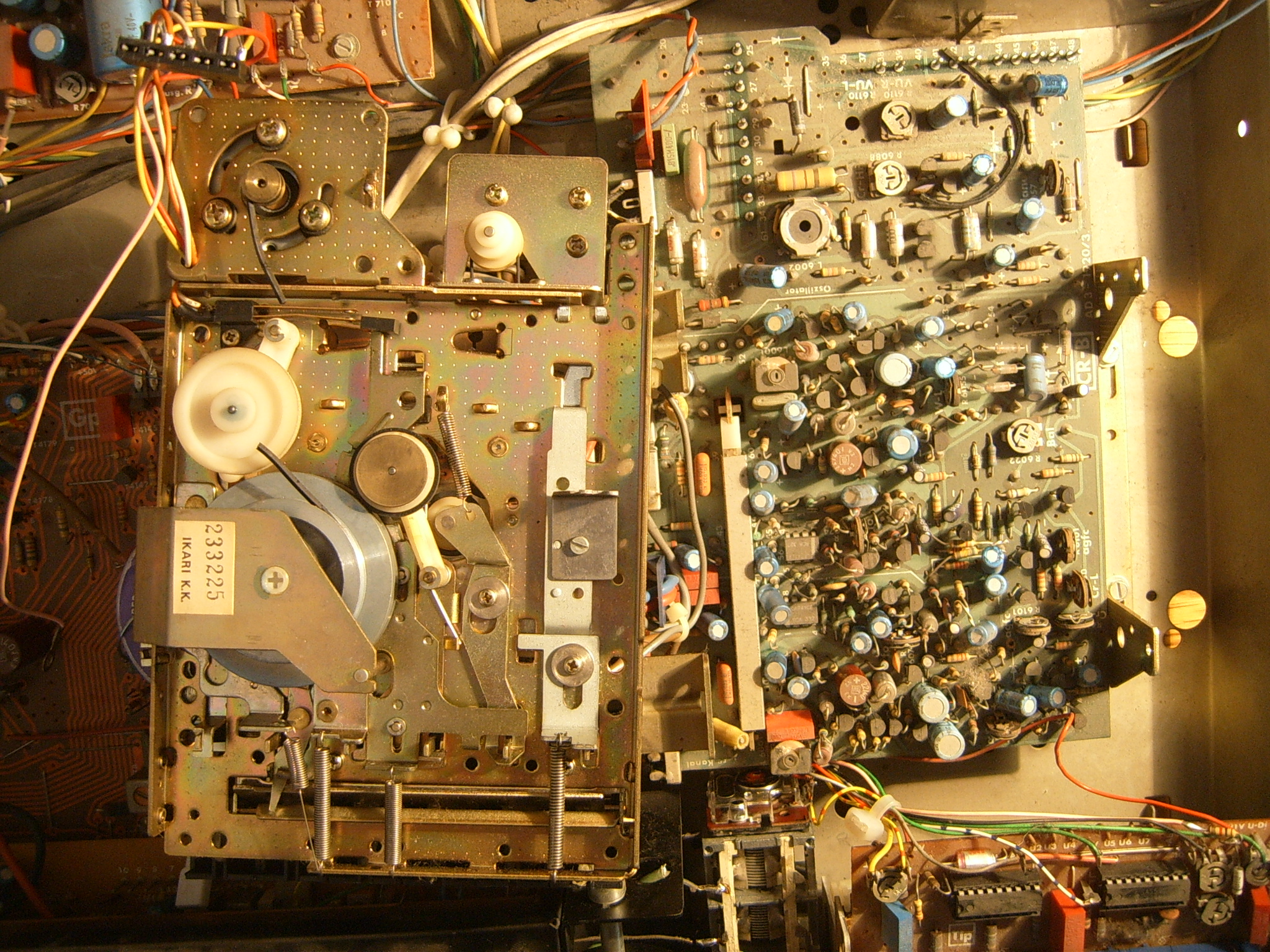

Vrijeme je da se posvetimo kazetofonu. Vratašca se nisu mogla zatvoriti jer je su na jednoj strani iskočila iz ležaja, zapravo, prije bi bilo da su preživjela teži udarac jer su stvarno napravljena od čvrste i debele plastike, a ležajevi su sa svake strane osigurani vijcima. Srećom ništa nije polomljeno pa su nakon namještanja u originalnu poziciju proradila bez problema. Kazetofon je izrađen vrlo kvalitetno, gotovo svi dijelovi su metalni, a problem je uočen odmah nakon vađenja istog iz šasije – gumica pogonskog elektromotora u raspadnutom stanju. Nakon zamjene gumice i ponovnog sklapanja kazetofon je proradio ali vrti na nešto većoj brzini pa pjesme brže završe i teško im je namjestiti basove 😉

Nominalni napon napajanja elektromotora je 9V, a s obzirom da je na njemu izmjereno 9,6V elektromotor je prespojen na vanjsko stabilizirano napajanje kako bi se utvrdilo da li je nešto viši napon uzrok većeg broja okretaja motora. Testiranjem je ustanovljeno da motor zadržava isti broj okretaja u širokom rasponu oko nominalnog napona (+-2V), a to znači da je problem ili u neodgovarajućoj gumici ili negdje u mehanizmu. Po ostacima gumice može se izmjeriti njena debljina (1,2 mm kvadratnog presjeka), a zamjenska gumica je nešto deblja. U svakom slučaju, na elektromotor se može lako dodati neki jednostavni regulator brzine okretaja, međutim, prije svega je potrebno kompletno rastaviti, pregledati i očistiti sve rastavljive dijelove mehanizma. Moguće da negdje postoji kakav istrošeni element mehanizma (opruga) zbog kojeg je brzina vrtnje pogonskog mehanizma trake prevelika.

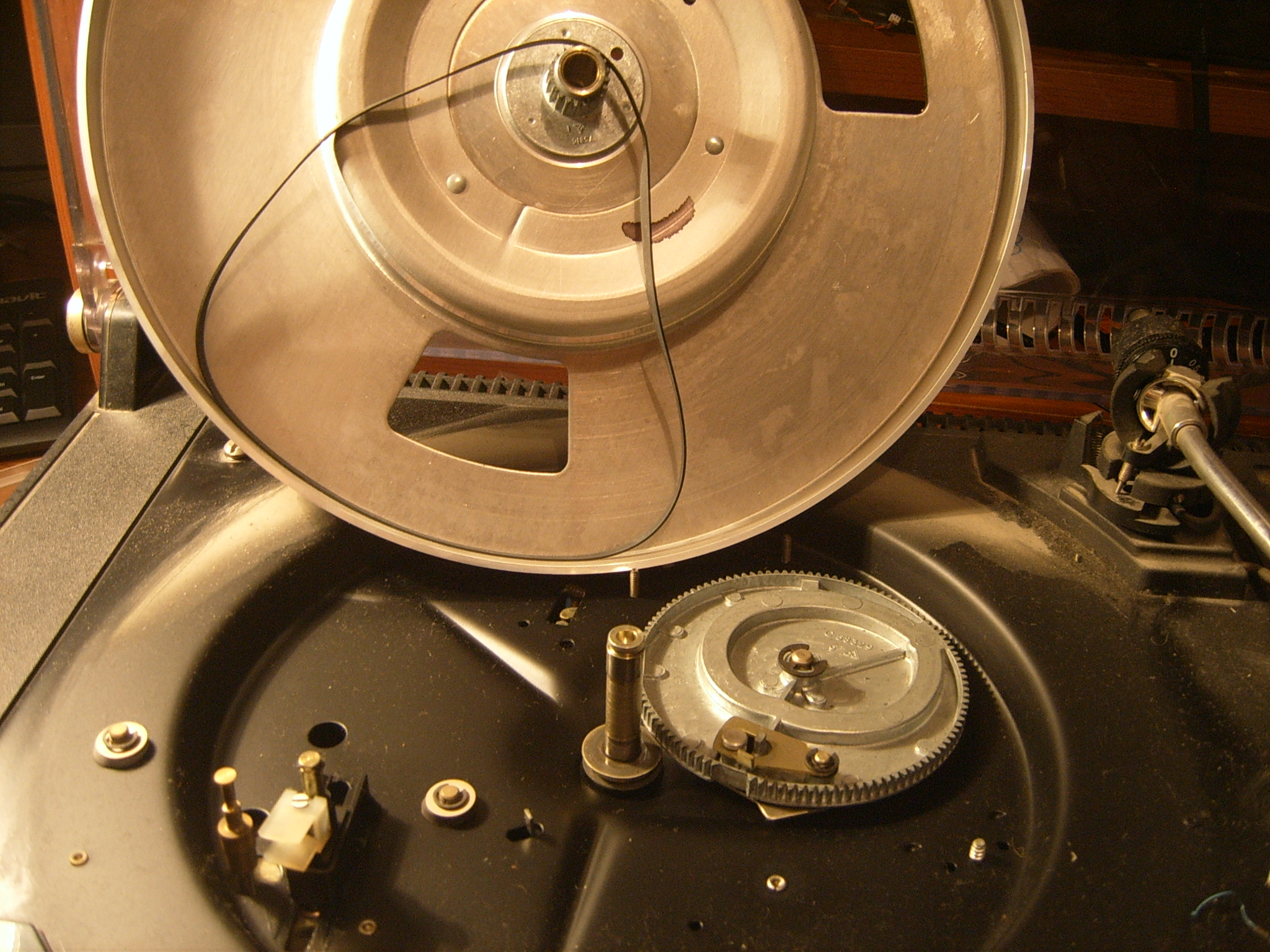

Puno vrednija komponenta je gramofon, a njegov mehanizam je uglavnom “zapečen” mazivom koje je tijekom vremena izgubilo svoja svojstva i sada više djeluje kao ljepilo na pokretnim dijelovima nego kao mazivo. Jednog lijepog dana čitav mehanizam gramofona trebat će rastaviti i očistiti, ali u ovoj fazi završavamo daljnje popravke i napokon sklapamo ovaj godinama izmučeni i napaćeni glazbeni centar.



gorenje_gc_203_a_hifi_32

gorenje_gc_203_a_hifi_33

gorenje_gc_203_a_hifi_34



Opći dojam o ovom uređaju nije nešto poseban. S obzirom na veličinu i težinu ovog glazbenog centra kućište je moglo biti čvršće i robusnije. Ovaj uređaj iz 1980. godine primjer je polaganog prelaska na jeftinije materijale u proizvodnji elektroničkih uređaja široke potrošnje, krhkija kućišta, sve veću primjenu integriranih krugova i zamjenu mehanike elektroničkim rješenjima. Na internetu se ovaj glazbeni centar uglavnom ocjenjuje pozitivno, a to se u prvom redu može zahvaliti ugrađenom kvalitetnom gramofonu i kazetofonu.  Ovdje opisani primjerak pretrpio je mnoga (uglavnom mehanička) oštećenja, a unutrašnost mu je puna nataložene prašine i prljavštine koja je dovela i do nefunkcionalnosti mehaničkih komponenti gramofona i kazetofona. Za dovođenje u punu funkcionalnost potrebno je provesti još puno sati druženja sa ovim uređajem, ali kojem su sada, ovom hitnom intervencijom, barem uvelike povećane šanse da jednom povrati svoj stari sjaj 🙂
