SUN CP 7601

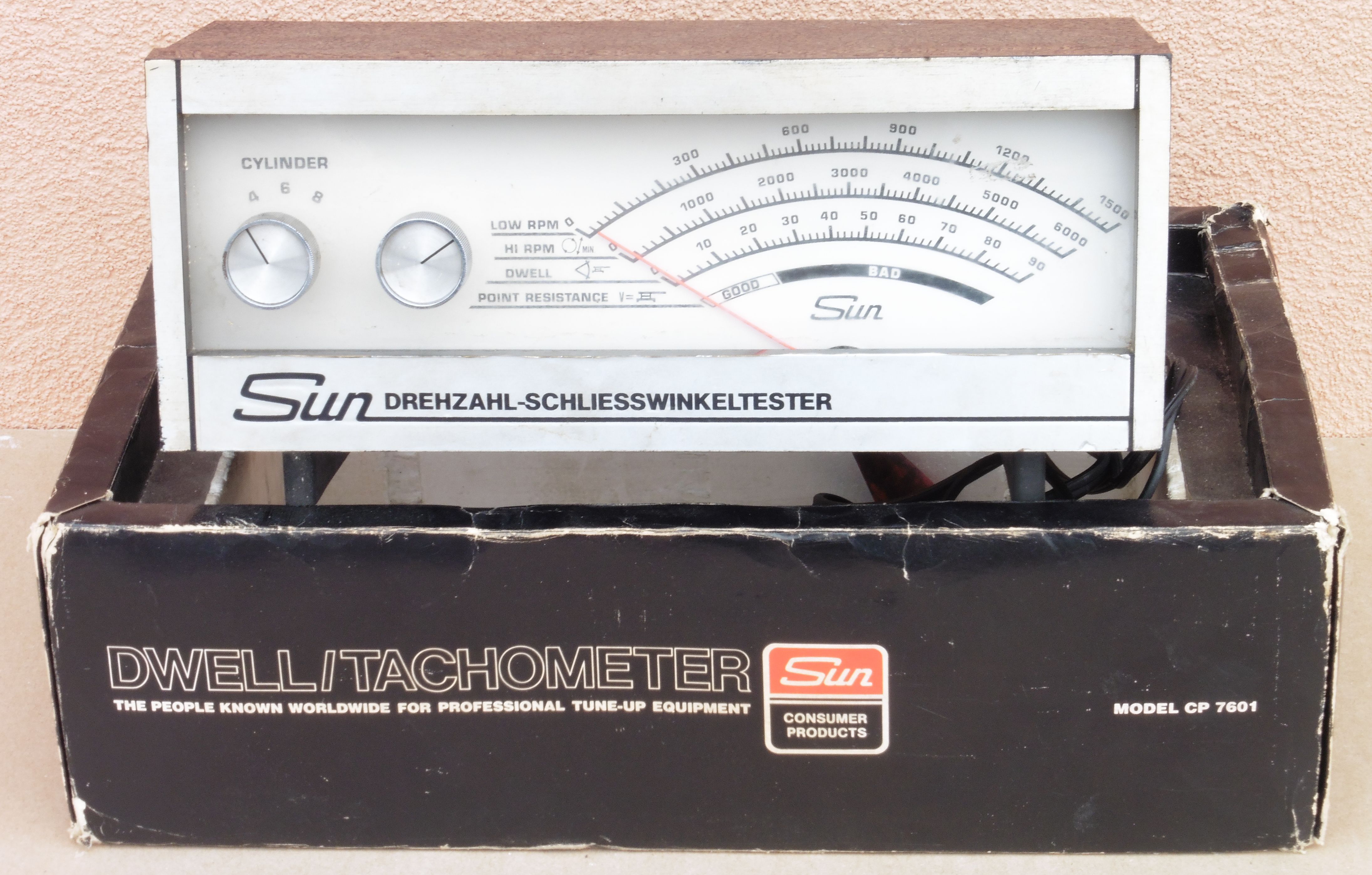

Danas je nabavljen mjerač broja okretaja i kuta paljenja benzinskih motora američke tvrtke Sun Electric Corporation pod nazivom SUN CP 7601. Tvrtka Sun Electric Corporation osnovana je 1931. godine, 2007. godine promijenila je naziv u Sun Test Systems, te se čitavo vrijeme do danas bavi proizvodnjom mjernih, testnih i dijagnostičkih uređaja za motore zrakoplova i cestovnih vozila.

P1150327

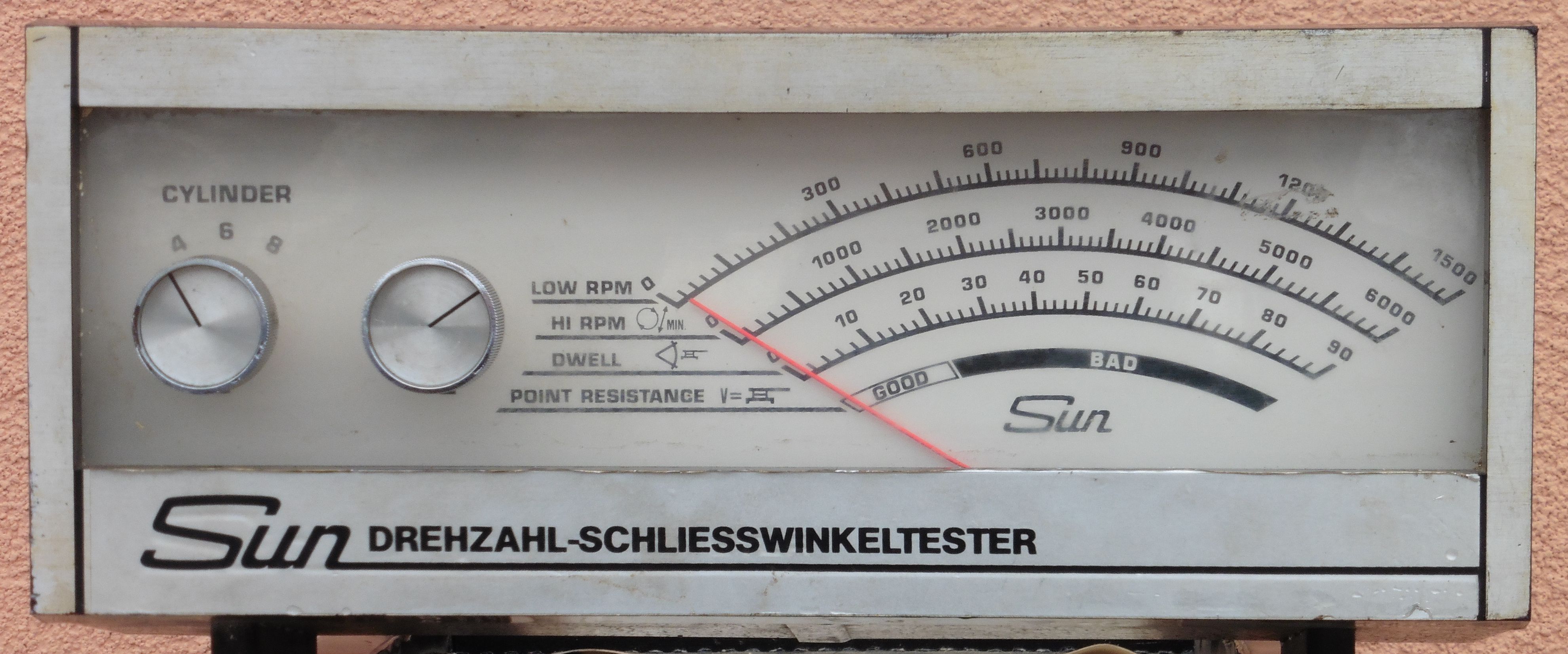

Instrument je vrlo jednostavan za upotrebu i ima samo dvije sklopke i dvije priključnice. Prva sklopka se prebacuje u određeni položaj ovisno o broju cilindara na motoru koji se ispituje, a drugom sklopkom se odabire vrsta mjerenja:

  • niski brojevi okretaja (prazni hod motora) 0-1500 o/min
  • visoki brojevi okretaja 0-6000 o/min
  • kut paljenja 0-90°
  • otporna točka, odnosno mjerenja pada napona na određenom električnom uređaju u instalaciji vozila

P1150379

Način rada i sve fukcije ovog mjerača ne razlikuju se od ostalih sličnih instrumenata za autoelektriku koje smo detaljno opisali u objavama:

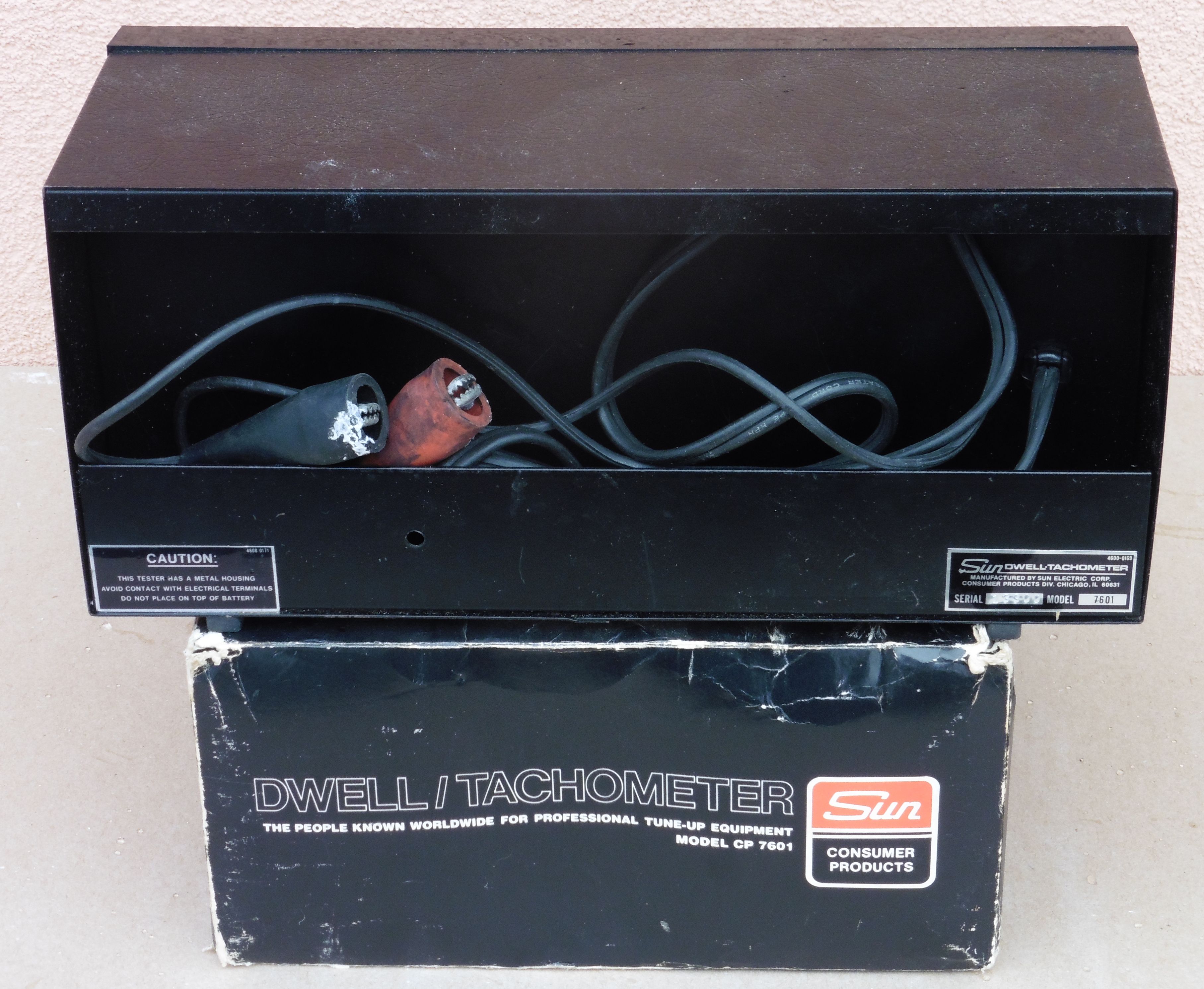

P1150357

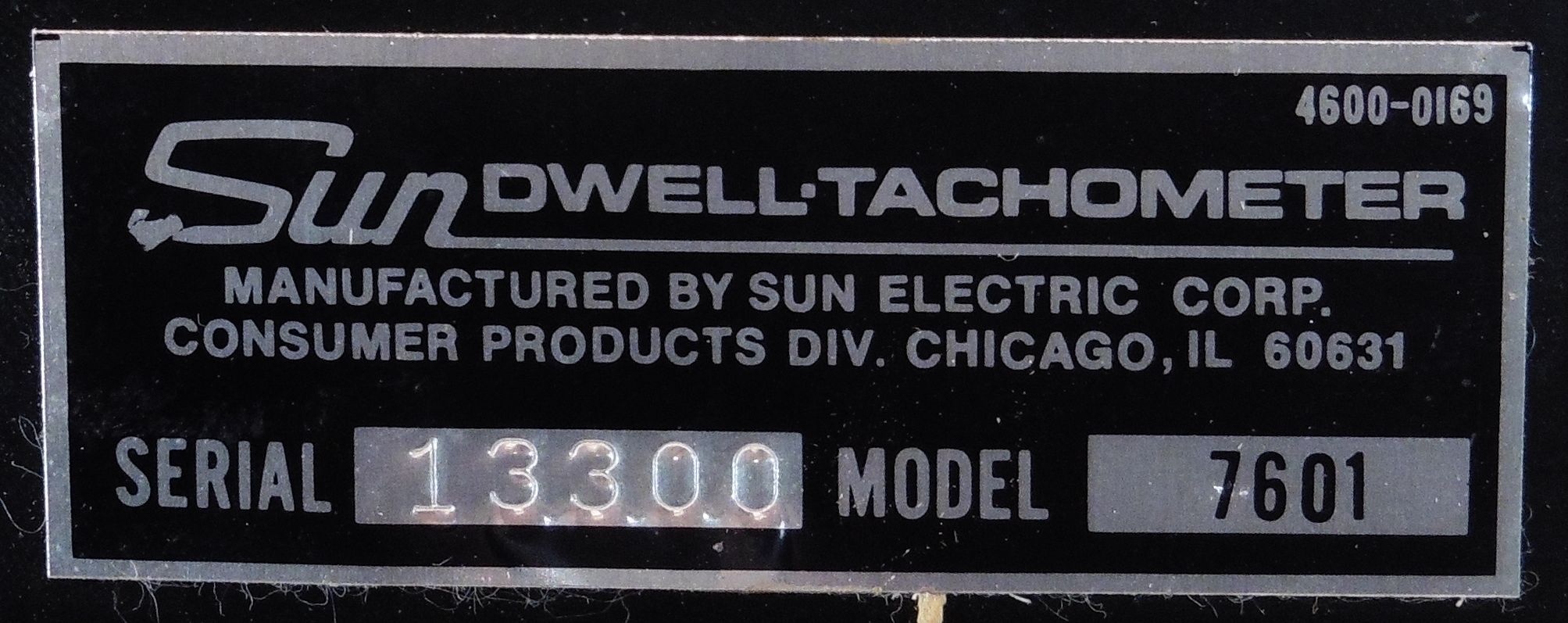

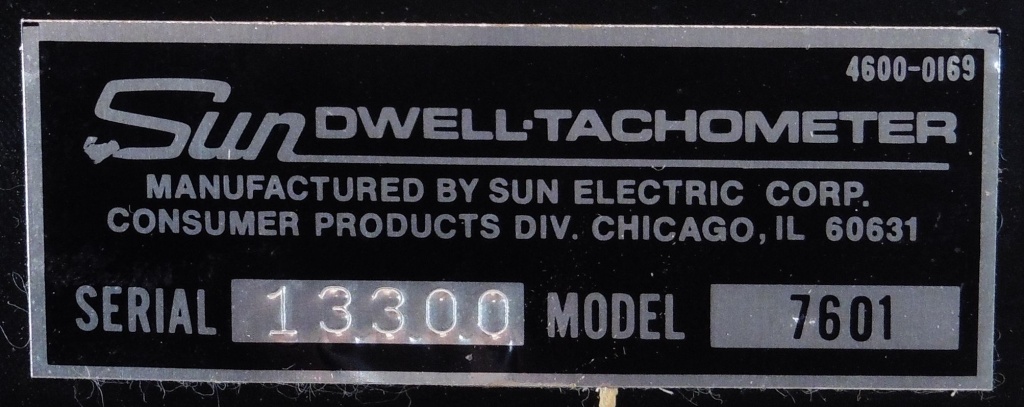

P1150366

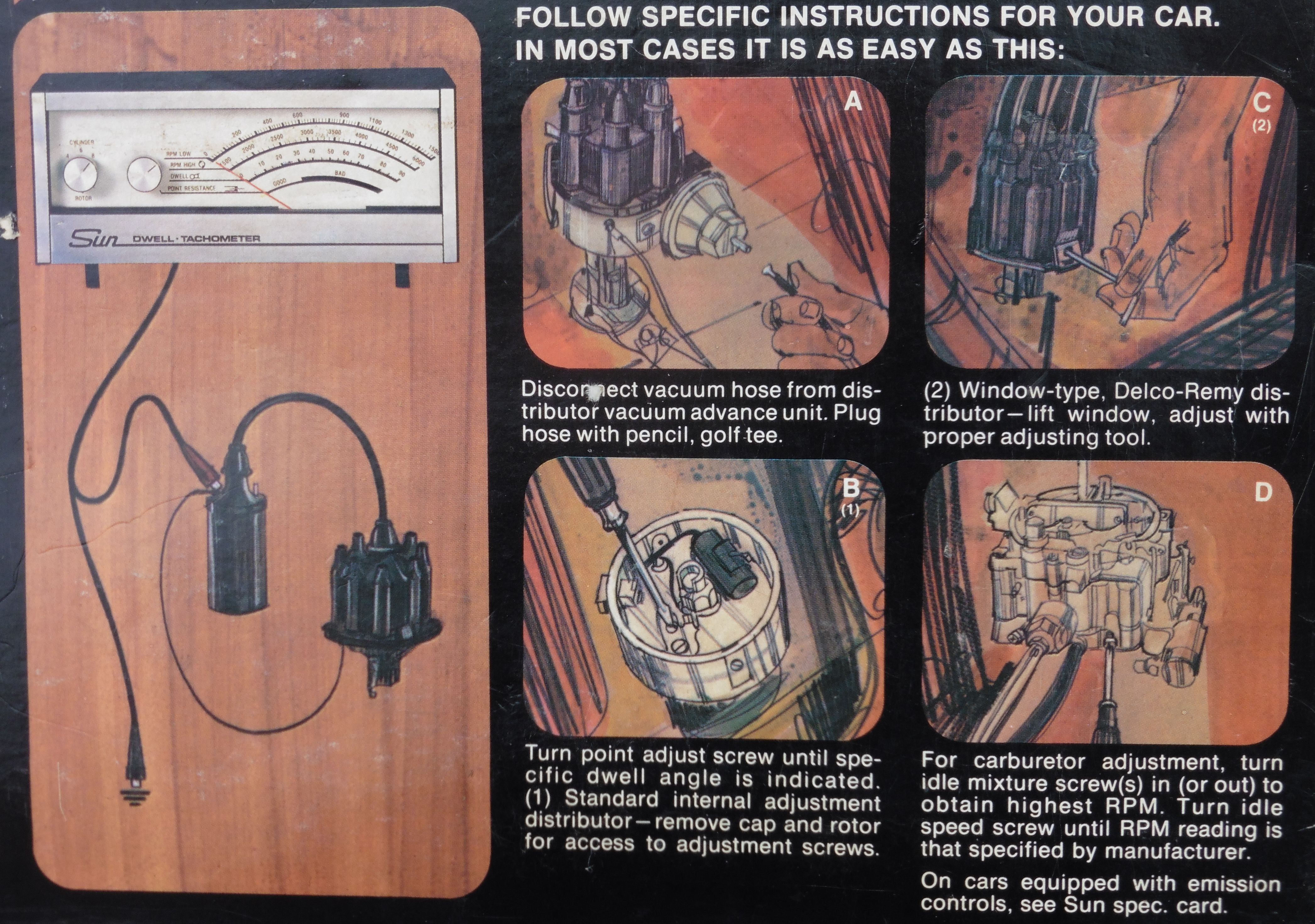

Rad sa ovim jednostavnim mjeračem također je opisan i nacrtan na ambalaži instrumenta.

P1150335

P1150347

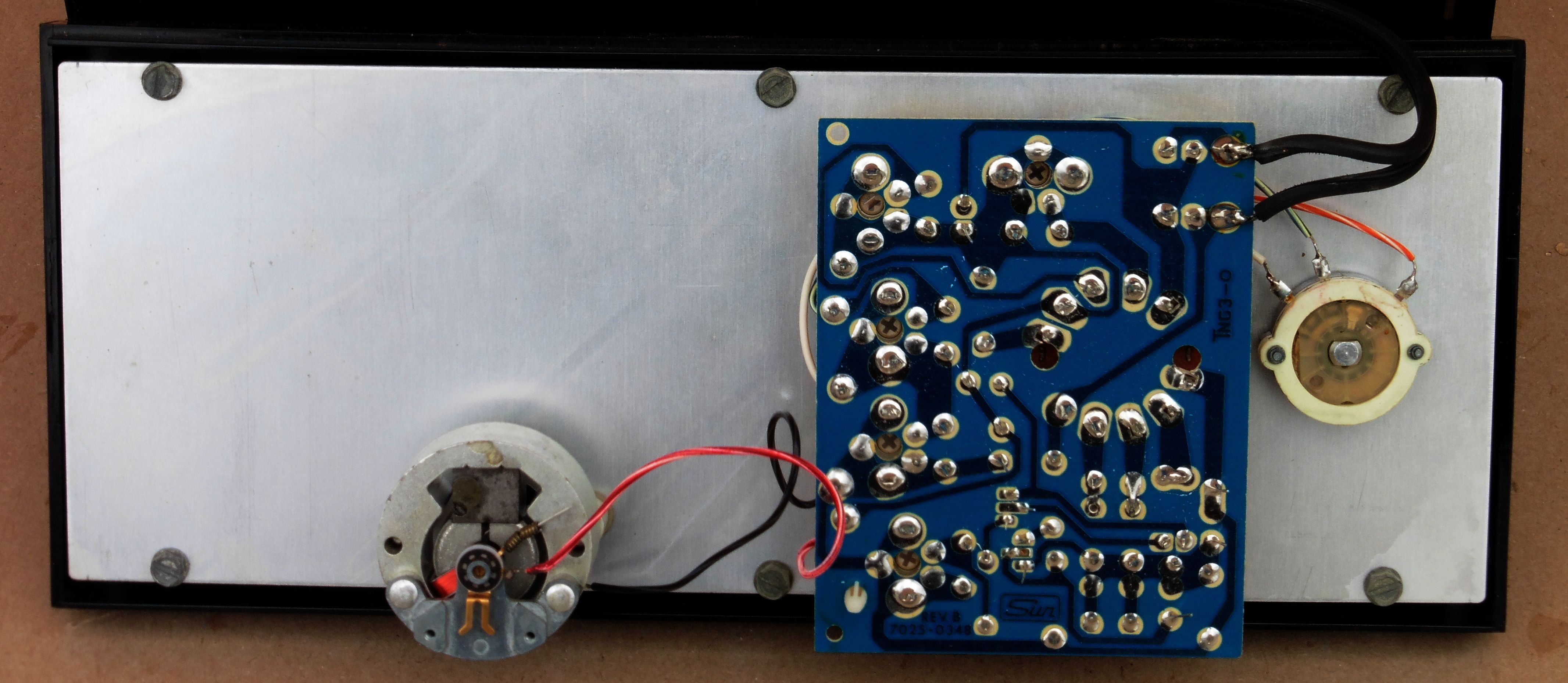

Električna shema vrlo je jednostavna i principijelno se ne razlikuje od prethodno opisanih instrumenata za autoelektričare u našim objavama.

P1150389

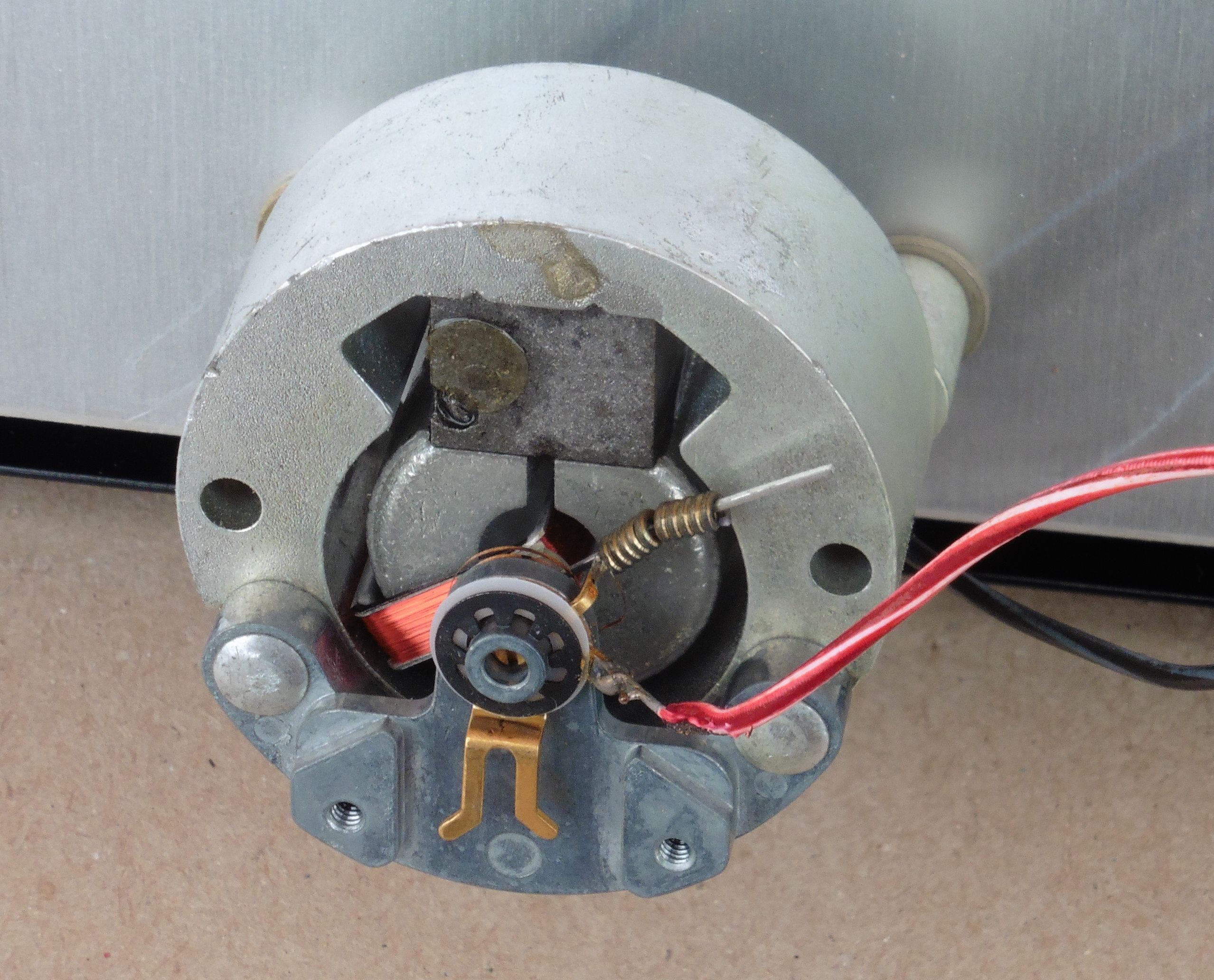

Izvedba mehanizma kakva se rijeđe susreće kod mjernih instrumenata sa zakretnim svitkom. Obično je središnji magnet u obliku punog valjka, a zavojnica se proteže dijametralno oko njega. Ovdje pak je zavojnica u radijusu šupljeg valjkastog magneta.

P1150390

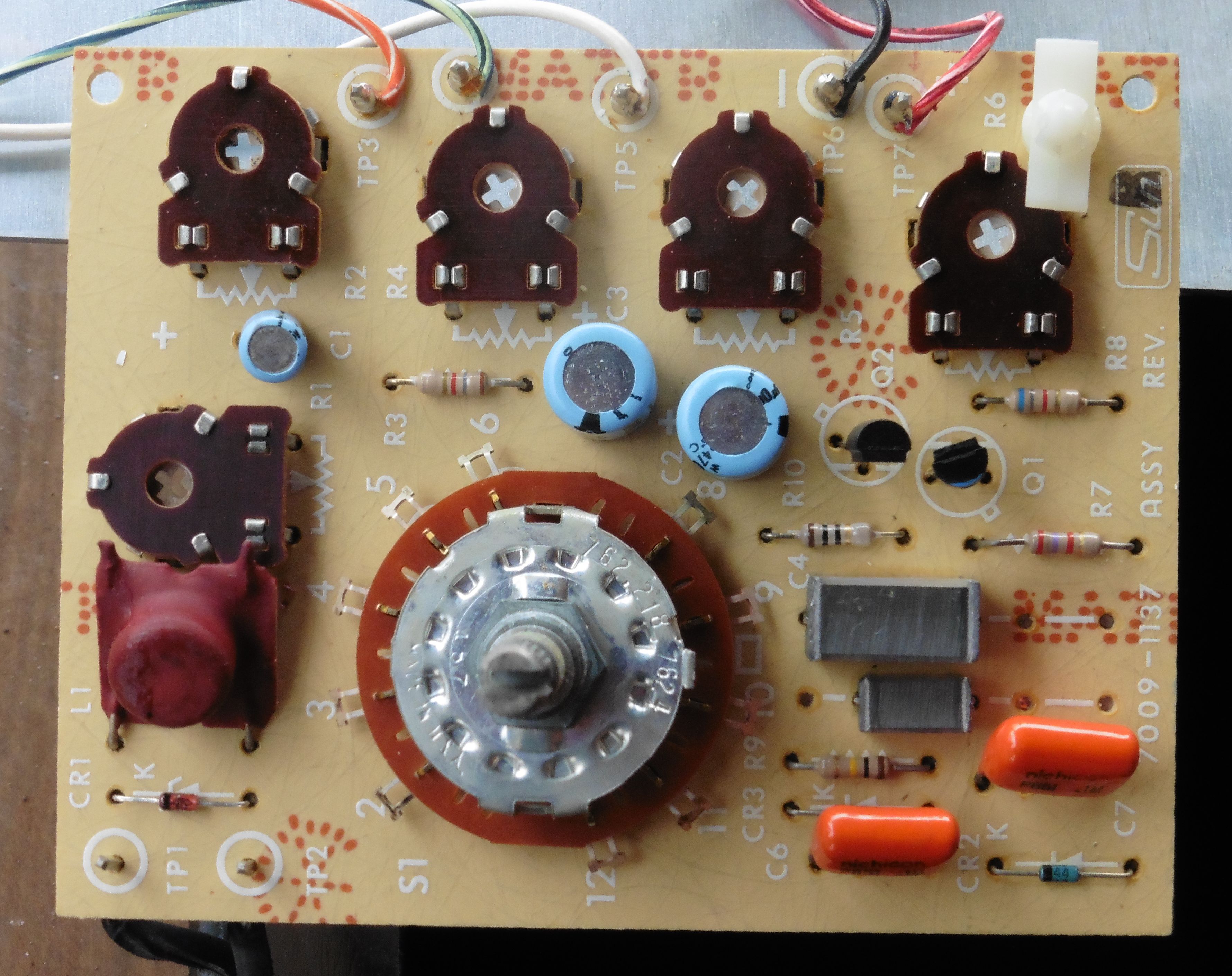

P1150412

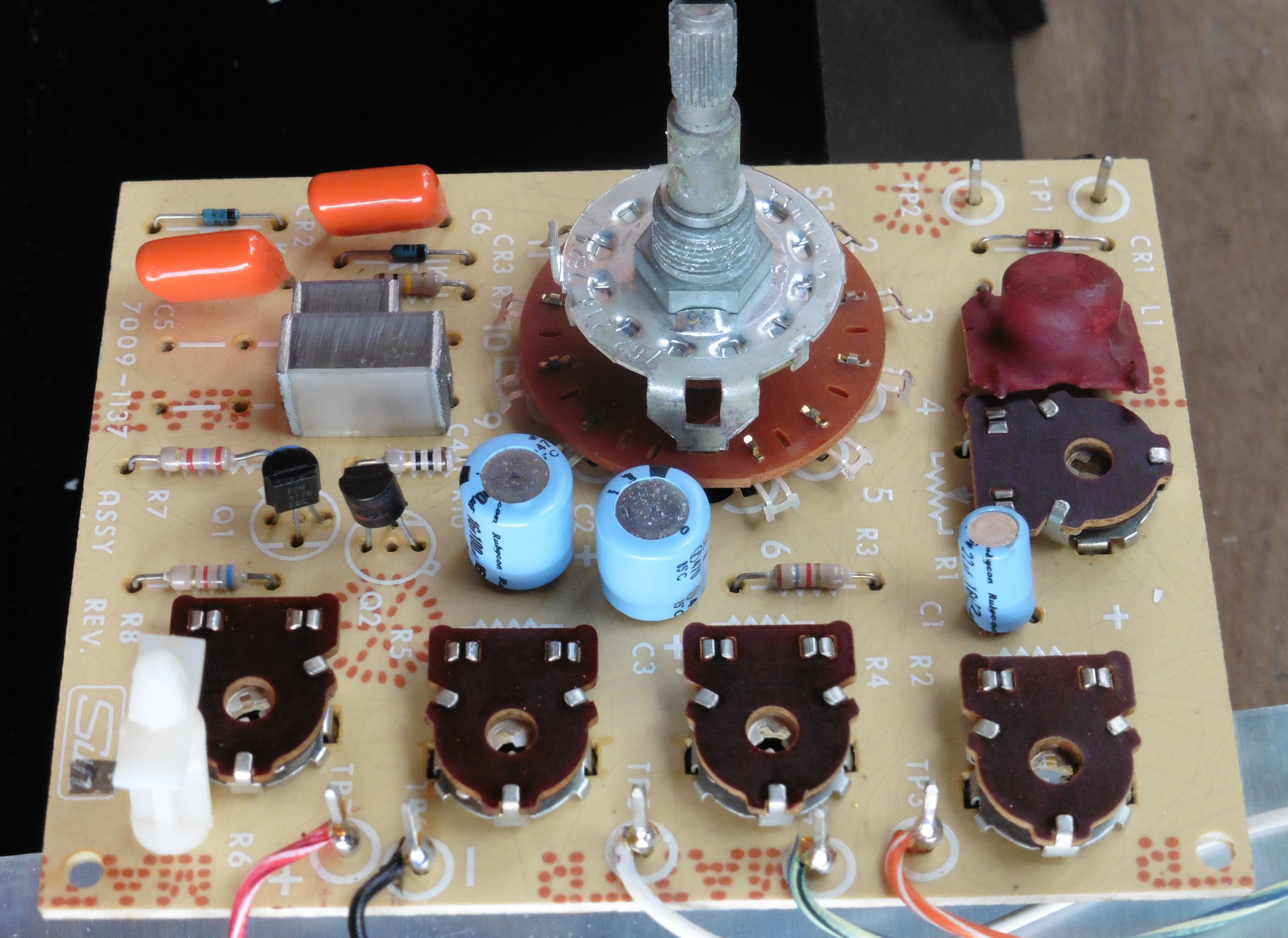

P1150420

P1150436

Ovdje smo prestavili još jedan mjerni instrument iz automehaničarske radionice prošlog stoljeća. Današnji automobili sve više koriste računalne dijagnostike preko senzora i računala ugrađenih u same automobile koja kontroliraju i bilježe sve aspekte rada motora. No, na sreću, kao što će uvijek biti ljubitelja i sakupljača starih instrumenata tako će uvijek biti i ljubitelja i sakupljača starih automobila. A ovo je onda samo još jedna dodirna točka gdje jedni dugima mogu biti pomoći 🙂
