Laboratorijski promjenjivi otpornici PON 210 (ISKRA, IEV)

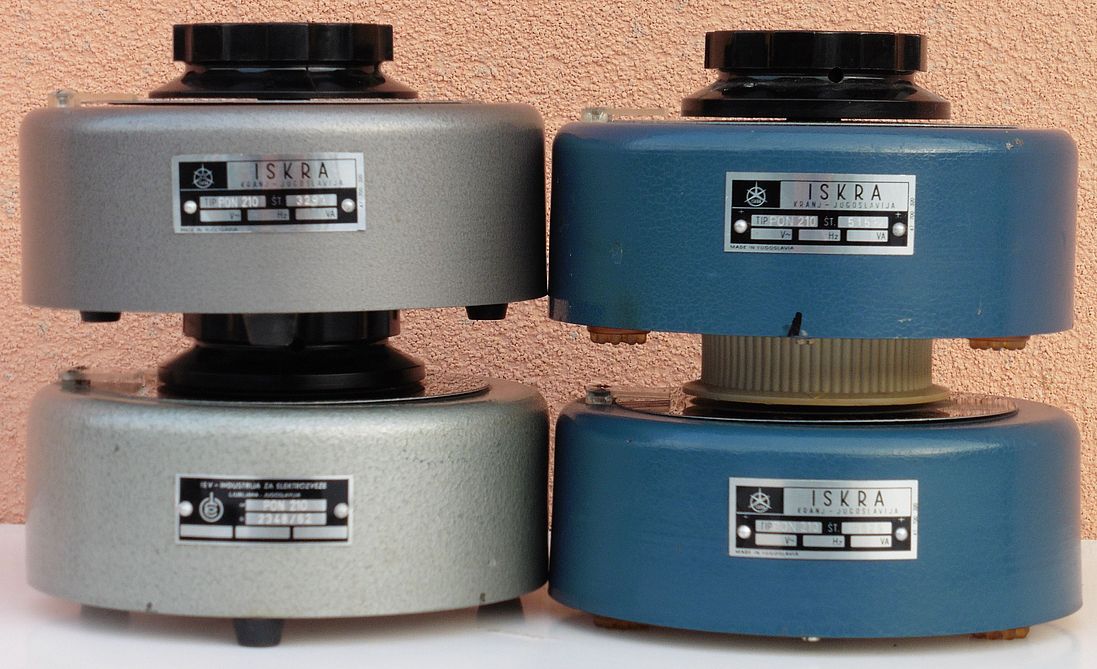

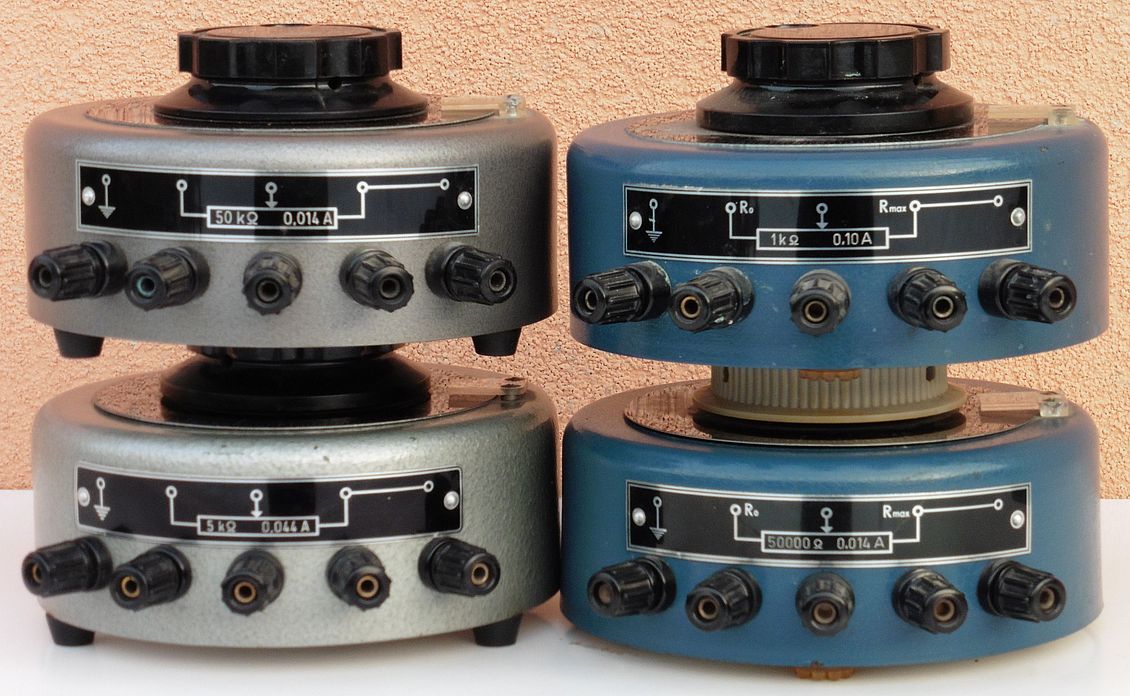

Danas su nabavljeni promjenjivi otpornici slovenskih proizvođača ISKRA i IEV iz 1960-tih godina pod oznakama modela PON 210. Istu oznaku nose svi potenciometri ove serije bez obzira na njihove nominalne vrijednosti, a mi ovdje predstavljamo promjenjive otpornike od 1 kΩ / 100 mA, 5 kΩ / 44 mA i 50 kΩ / 14 mA, dakle svi snage oko 10 W.

promjenjivi_otpornici_pon210_iskra_iev_01

promjenjivi_otpornici_pon210_iskra_iev_02

promjenjivi_otpornici_pon210_iskra_iev_03

promjenjivi_otpornici_pon210_iskra_iev_04

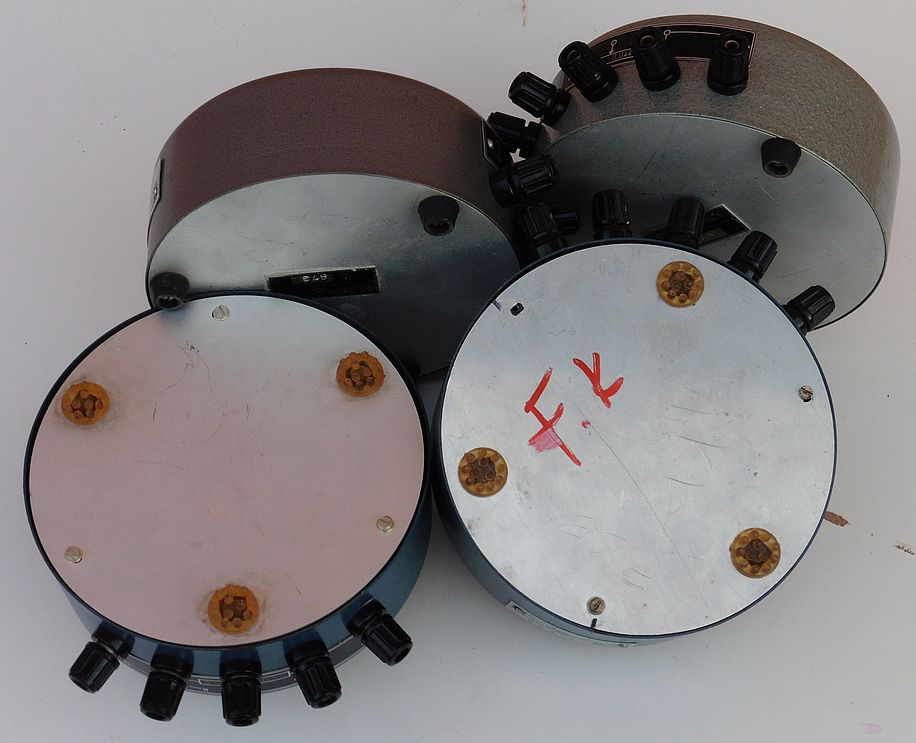

promjenjivi_otpornici_pon210_iskra_iev_05

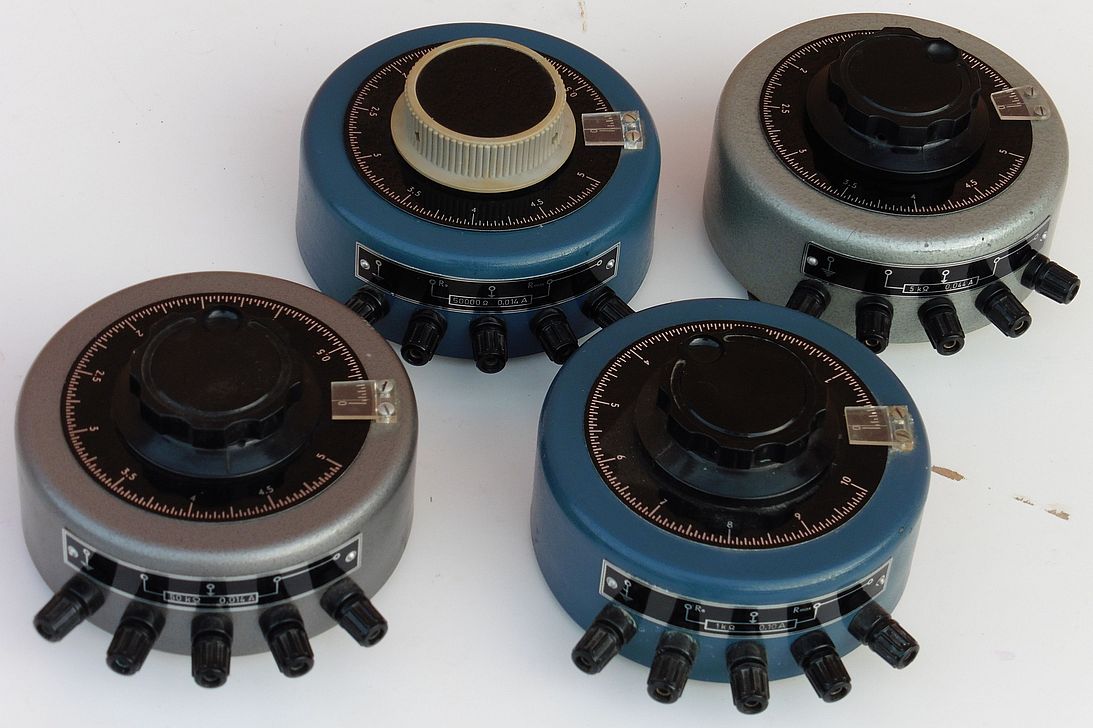

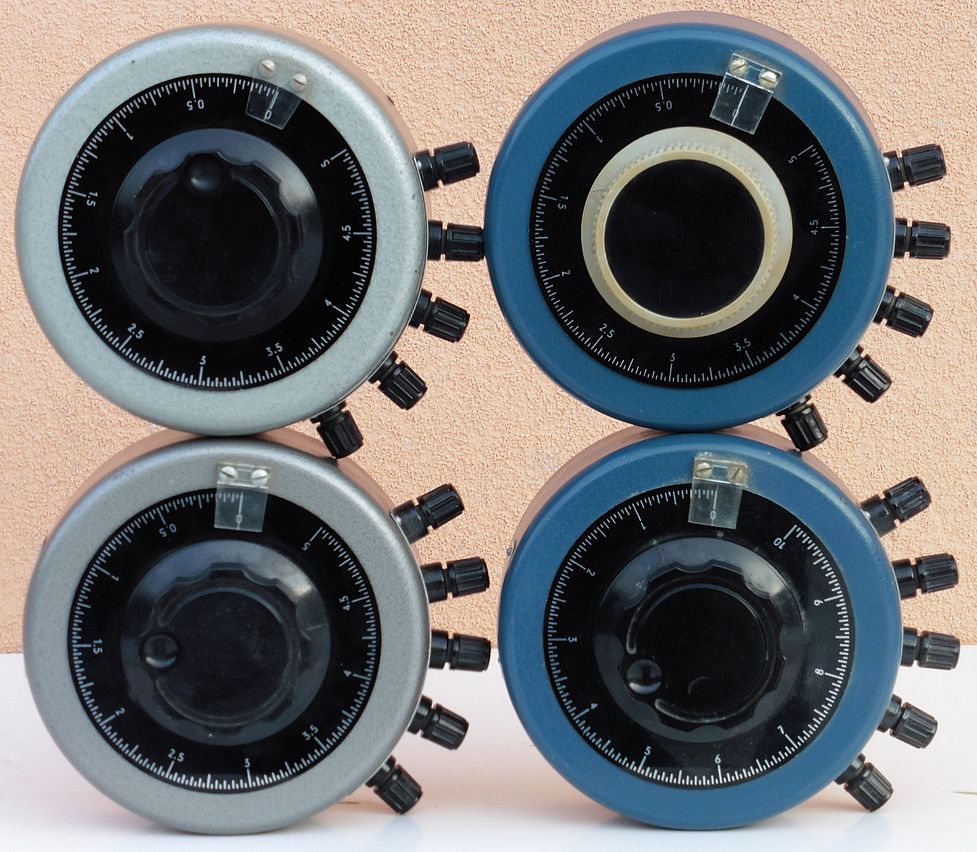

Promjenjivi otpornici PON 210 imaju vrlo široku i precizno baždarenu rotirajuću skalu, a okretanje skale i osovine samog potenciometra vrši se preko reduktora tako da su mogući vrlo fini pomaci rotora preko namotaja otporne žice. Pet priključnica koje su izvedene na kućištu ovih promjenjivih otpornika omogućuje brzo i jednostavno spajanje istih u eksperimentalne strujne krugove na laboratorijskom stolu.

promjenjivi_otpornici_pon210_iskra_iev_06

promjenjivi_otpornici_pon210_iskra_iev_07

promjenjivi_otpornici_pon210_iskra_iev_08

promjenjivi_otpornici_pon210_iskra_iev_09

promjenjivi_otpornici_pon210_iskra_iev_10

promjenjivi_otpornici_pon210_iskra_iev_11

promjenjivi_otpornici_pon210_iskra_iev_12

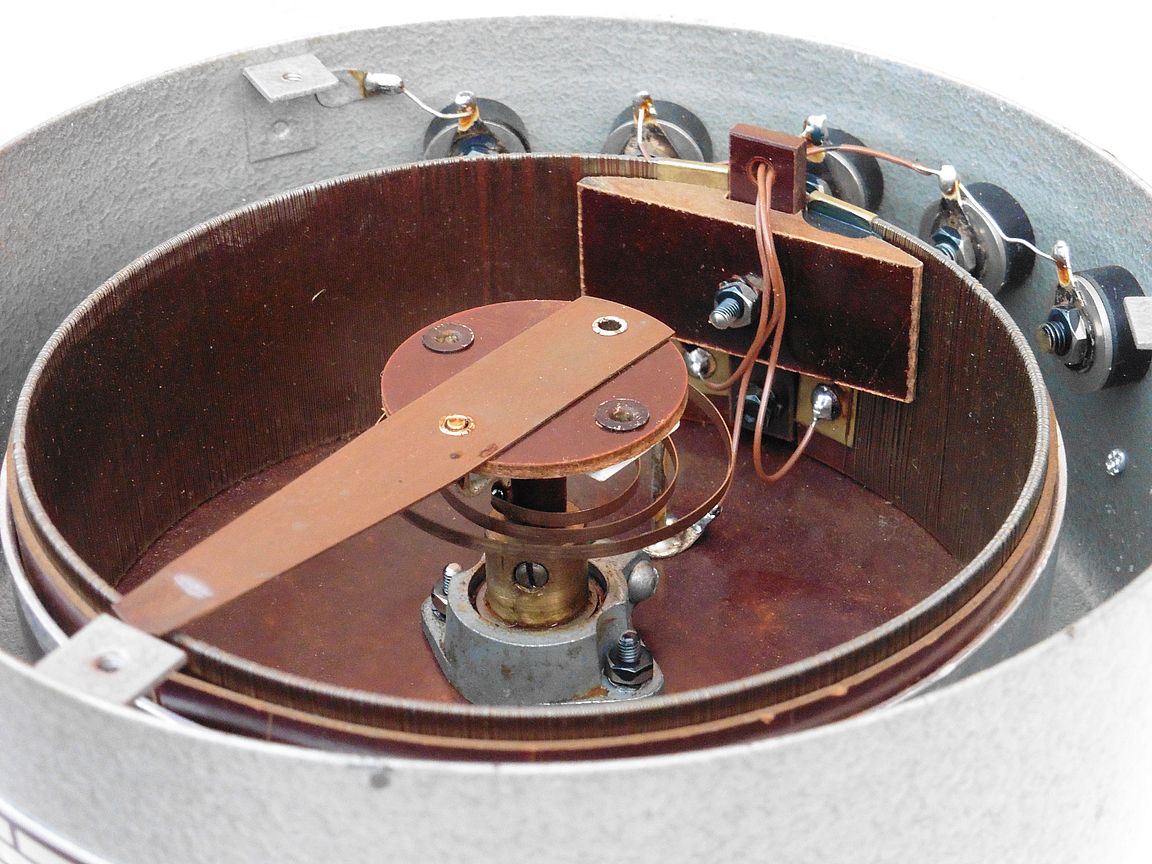

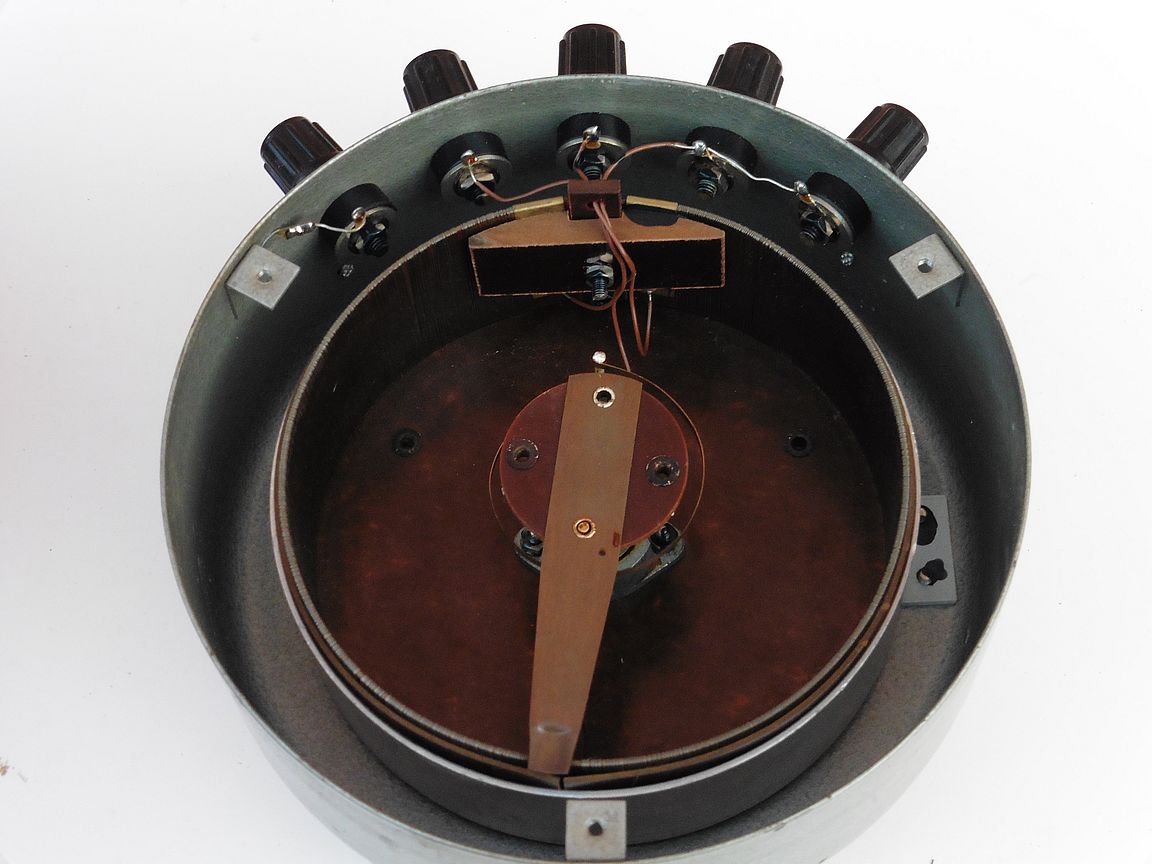

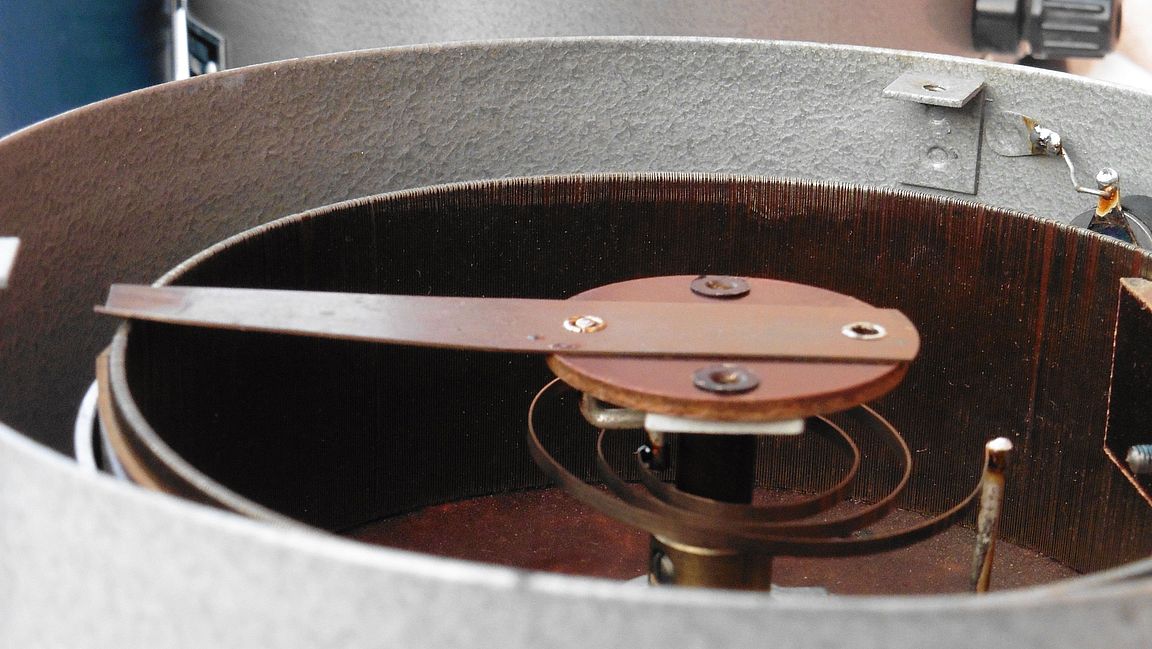

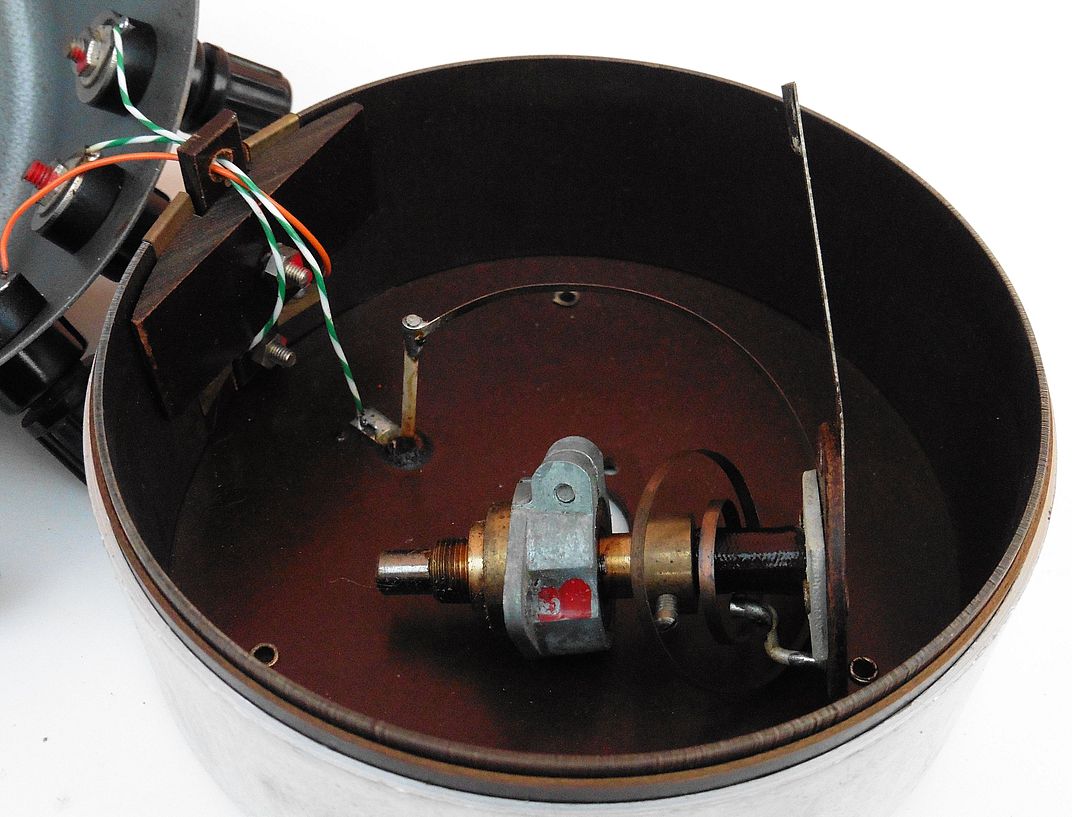

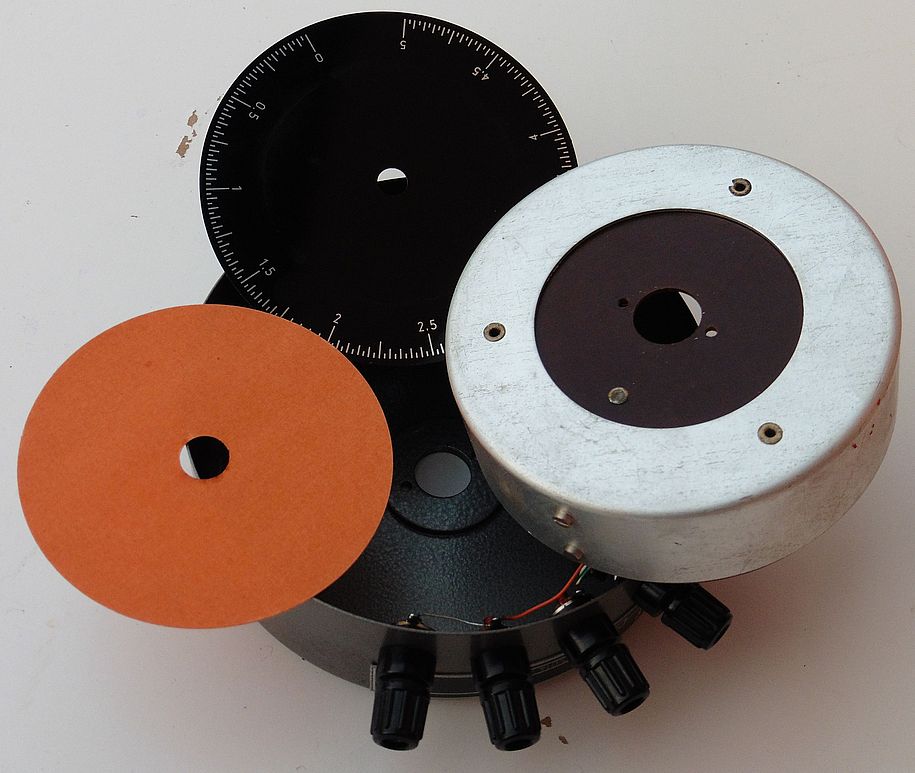

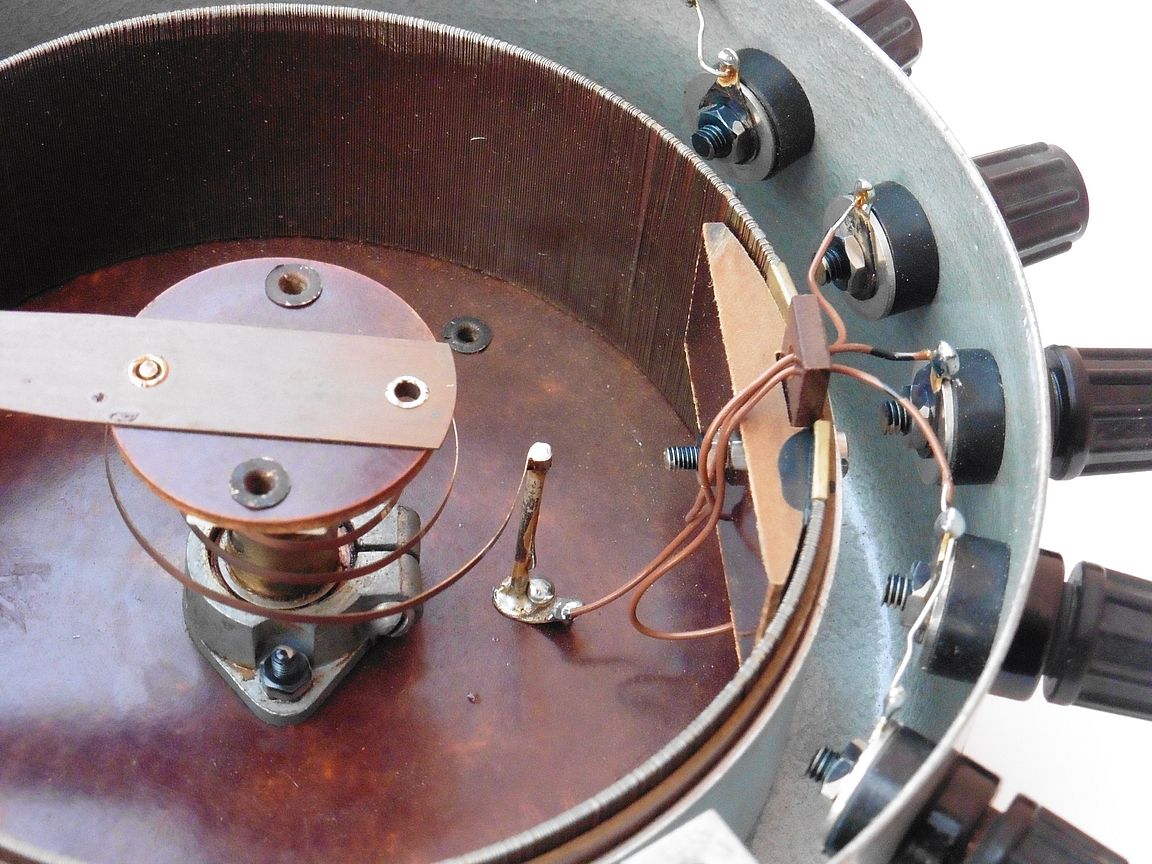

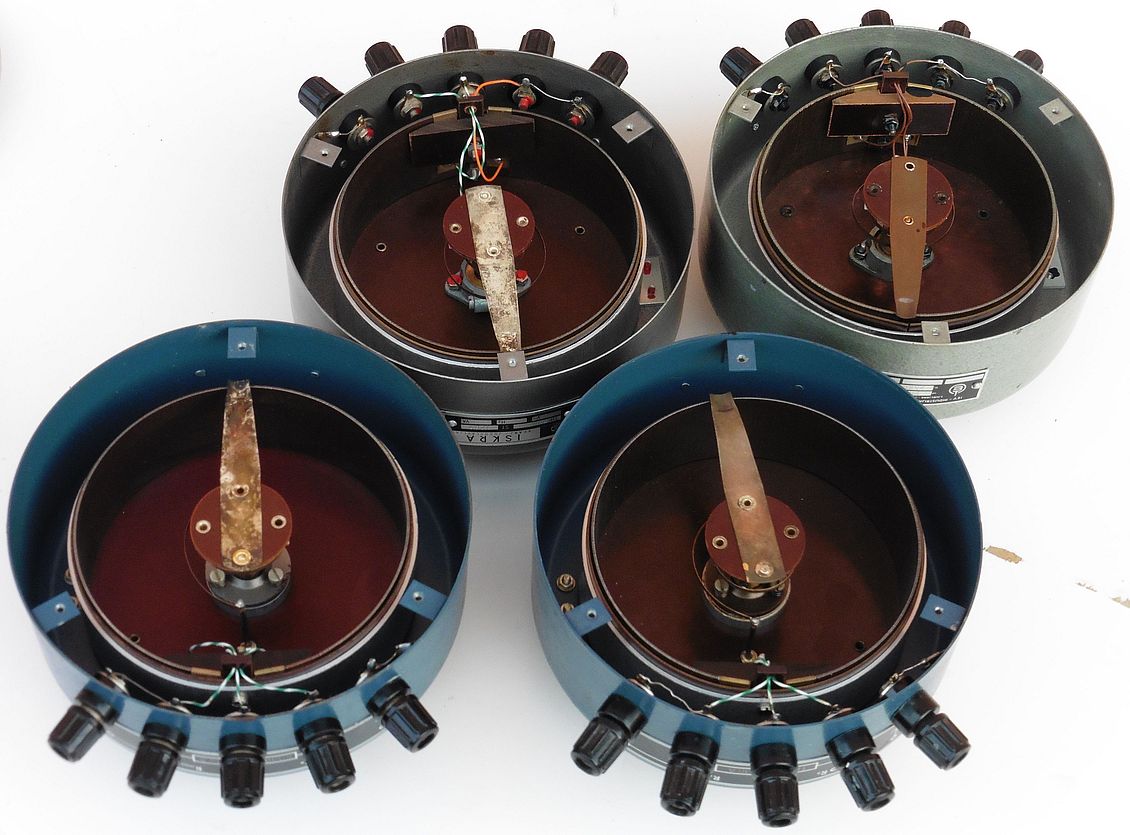

Unutarnju građu promjenjivih otpornika ne treba puno objašnjavati. Na stator je namotana otporna žica čiji krajevi su spojeni na vanjske priključnice. Po gornjem obodu namota otporne žice klizi poluga rotora i ostvaruje kontakt na određenom dijelu žice. Možemo reći kako je na taj način promjena otpora donekle skokovita (za veličinu otpora jednog namota otporne žice) no to su tako male veličine da se u praksi i ne primijete. U konačnici, ta rotirajuća poluga je preko vodljive elastične spiralne trake spojena na vanjsku priključnicu. Na zadnjoj slici vidi se redukcijska glava koju nismo dalje rastavljali, no moguće da se radi o nekom pužnom prijenosu.

Ako usporedimo ove promjenjive otpornike serije PON 210 sa Otpornim dekadama MA2100, MA2102 i MA 2110 (ISKRA, IEV) koje smo imali u prošloj objavi, vidimo kako više električnih prednosti imamo kod promjenjivih otpornika: širi opseg odabira otpora, finija rezolucija odabira otpora i mogućnost opterećenja jačim strujama. No s praktične strane gledano pomoću dekada možemo vršiti brze skokovite promjene otpora po čitavom opsegu dok se kod promjenjivih otpornika promjene mogu vršiti samo sporo rastućim kontinuitetom u jednom ili drugom smjeru. Stoga odluka između odabira dekade ili promjenjivog otpornika ovisi isključivo o vrsti električnog kruga s kojim eksperimentiramo. Naravno, ništa nas ne sprečava da u naš testni krug spojimo i dekadu i kontinuirani otpornik zajedno, držeći se pri tome pravila da naš eksperimentalni projekt uvijek zaslužuje samo najbolje 🙂
