CB AM primopredajnik IRET Zodiac P-3006

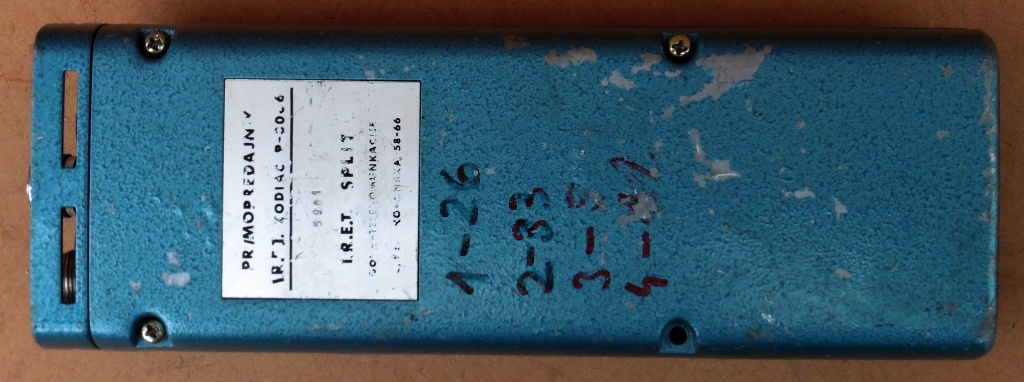

Danas je nabavljen CB AM primopredajnik Zodiac P-3006 iz sklopljen u domaćem splitskom poduzeću IRET (Industrija za radio elektroniku i telekomunikaciju). Primopredajnika Zodiac P-3006 ima više inačica, a proizvodili su se u razdoblju 1976-1989. godine. Švicarska Tvrtka Zodiac osnovana je 1969. godine te se do zatvaranja 1998. godine težišno bavila proizvodnjom primopredajnika, opreme i uređaja vezanih uz komunikaciju na CB radio opsegu. Osim u Švicarskoj proizvodnju i prodaju imala je organiziranu i u Njemačkoj, Francuskoj, Švedskoj i Hong Kongu. Kao nasljednica tvrtke Zodiac u razdoblju od 1998. do 2005. godine na tržištu je bila prisutna tvrtka “Zodiac Communications AG”. Splitsko poduzeće IRET pak je u 1970-tim godinama bilo jedno od desetak proizvođača elektroničke komunikacijske opreme na prostorima bivše YU zahvaćeno stalnim strukturalnim i poslovnim promjenama pod utjecajem interesa državne politike, te je danas teško doći do podataka na koji način i za koje korisnike su švicarski primopredajnici Zodiac sklapani u splitskom poduzeću IRET.

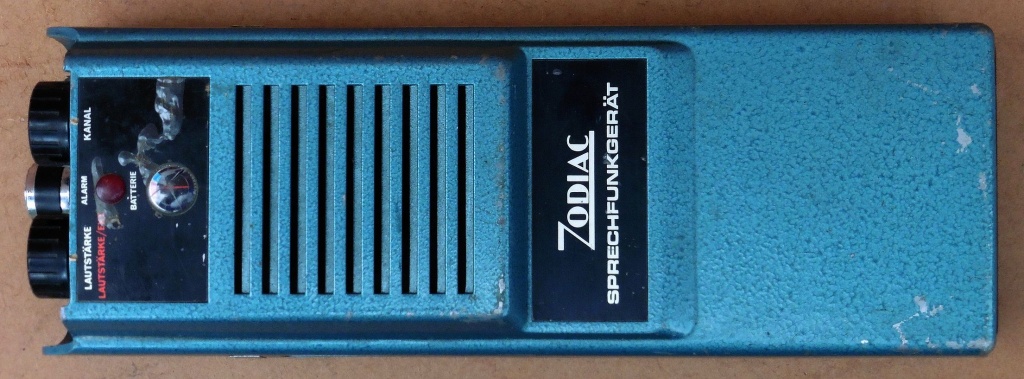

IRET Zodiac P-3006 ima malo specifične kontrole te smo morali izvršiti testiranje uređaja kako bi utvrdili pojedine funkcije:

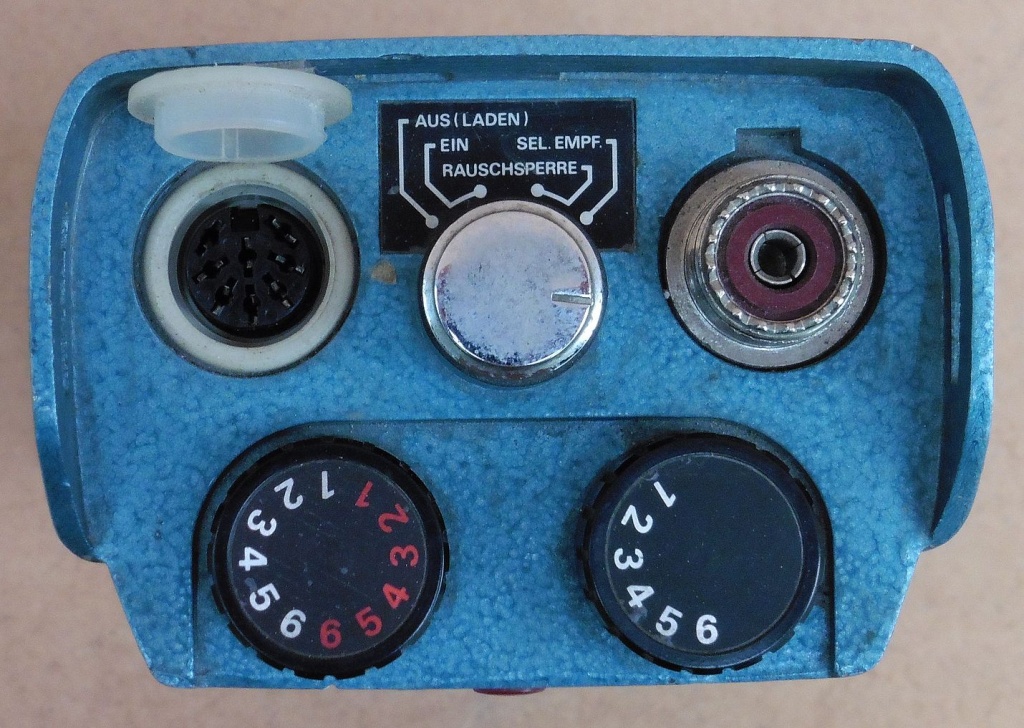

  • sklopka sa četiri položaja:
    • AUS (LADEN) – uređaj isključen ali je moguće punjenje baterija preko vanjskog adaptera 12V
    • EIN – uređaj uključen, prigušivač šuma (squelch) prijemnika isključen
    • RAUSCHSPERRE – uređaj uključen, prigušivač šuma (squelch) otvara prijemnik samo za signale jače od -80 dBm
    • SEL. EMPF. – uređaj uključen, samo selektivni tonski poziv otvara prijemnik
  • sklopka 2×6 položaja:
    • LAUTSTÄRKE – sklopka za regulaciju jačine zvuka na internom zvučniku
    • LAUTSTÄRKE/EXT. – sklopka za regulaciju jačine zvuka na vanjskom zvučniku
  • sklopka sa 6 položaja KANAL – odabir jednog od šest radnih kanala

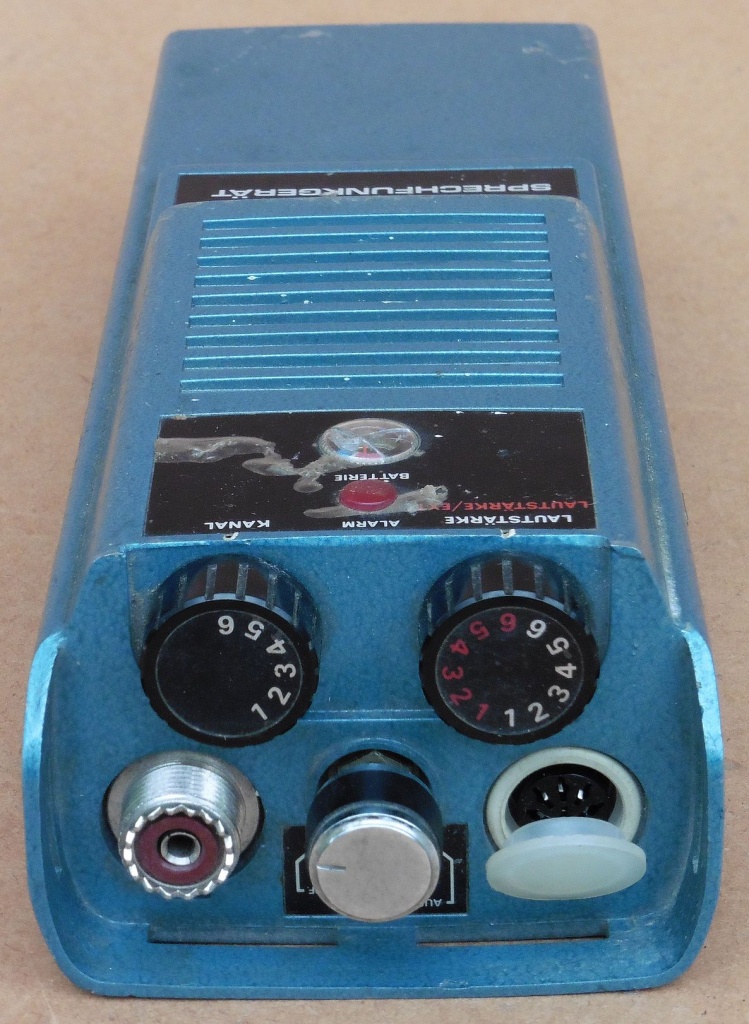

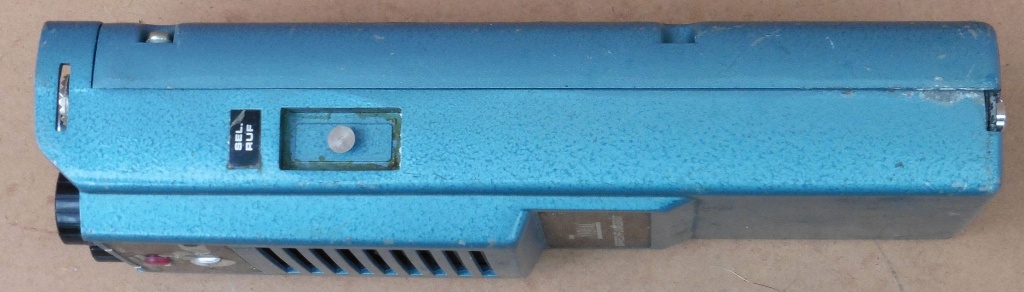

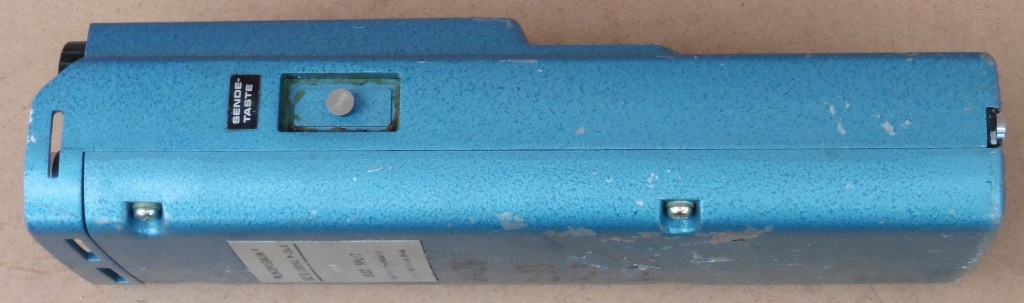

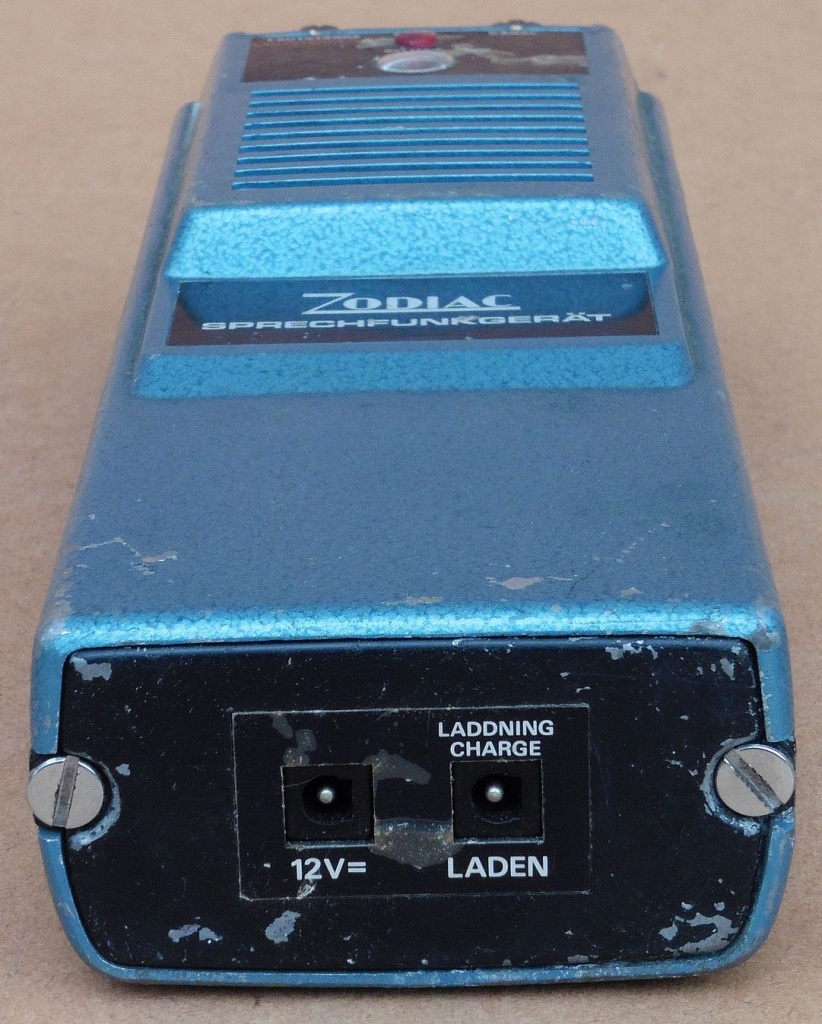

Na gornjoj ploči je još SO-239 priključnica za antenu, te 8-pinska DIN priključnica za pripadajuću Zodiac mikrofonsko-telefonsku kombinaciju (MTK). Na prednjoj strani je mali voltmetar za kontrolu napona baterija i kontrolna žaruljica selektivnog tonskog poziva- Na bočnim stranicama su tasteri za PTT i selektivni tonski poziv, a na dnu su DC priključnice za vanjsko napajanje i punjač baterija.

Kad smo već radili testiranje, izmjerili smo i izlaznu snagu predajnika koja iznosi 500 mW, te potrošnju struje koja kod prijema iznosi 20-90 mA (ovisno o otvorenoj jačini zvučnika), a kod predaje 230 mA.

Regulacija jačine zvuka skokovito preko sklopke u samo šest položaja umjesto kontinuirano preko potenciometra prilično je neuobičajena kod radio uređaja, jednako kao i samo jedna fiksna pozicija squelcha. U kompletu primopredajnika IRET Zodiac P-3006 vjerojatno se nalazi i MTK, antena te mrežni adapter, a opcionalno se može ugraditi i modul audio oscilatora tonskog poziva, odnosno modul selektivnog tonskog poziva. Sve ovo IRET Zodiac P-3006 čini vrlo prilagodljivim za mobilni rad uz domet ograničen izlaznom snagom od 500 mW. Vjerojatno je bio namijenjen za upotrebu unutar različitih javnih službi i kod izvođenja terenskih radova za komunikaciju na kratkim udaljenostima, odnosno za privremenu upotrebu od strane osoba kojima radio veze nisu struka i koje po potrebi trebaju za što kraće vrijeme savladati rad sa radio uređajima. S obzirom na sve rečeno, moguće je da su se IRET Zodiac P-3006 koristili i izvan standardnog CB opsega frekvencija, vjerojatno u granicama 26 – 31 MHz.

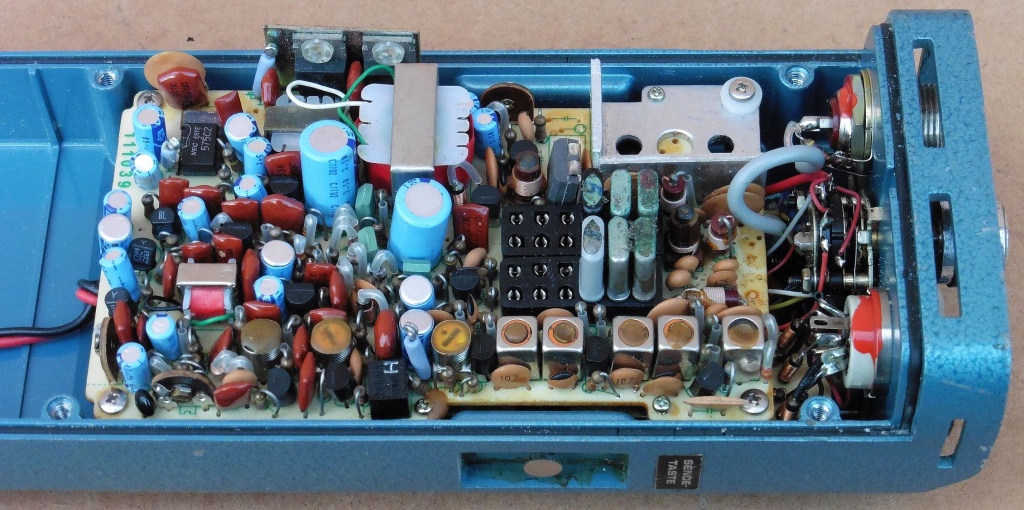

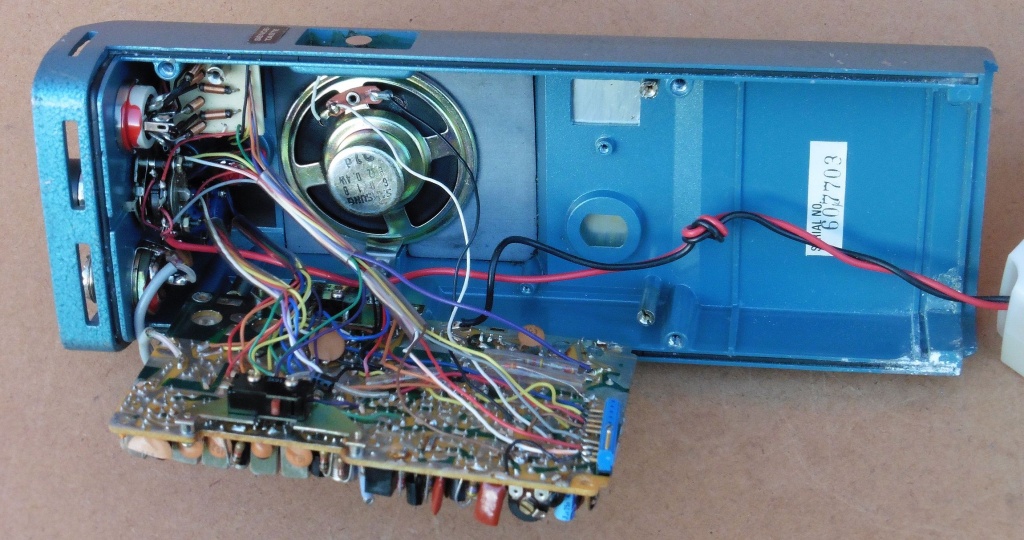

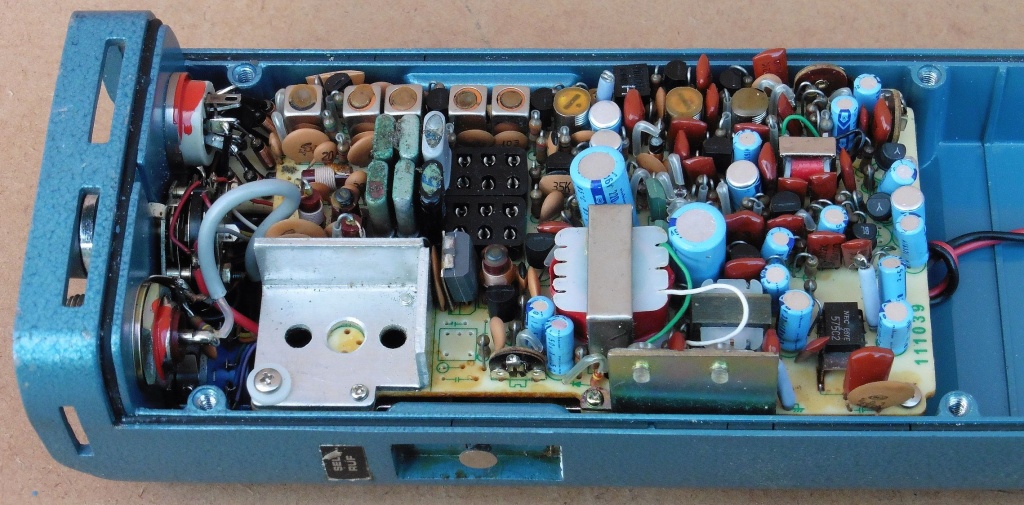

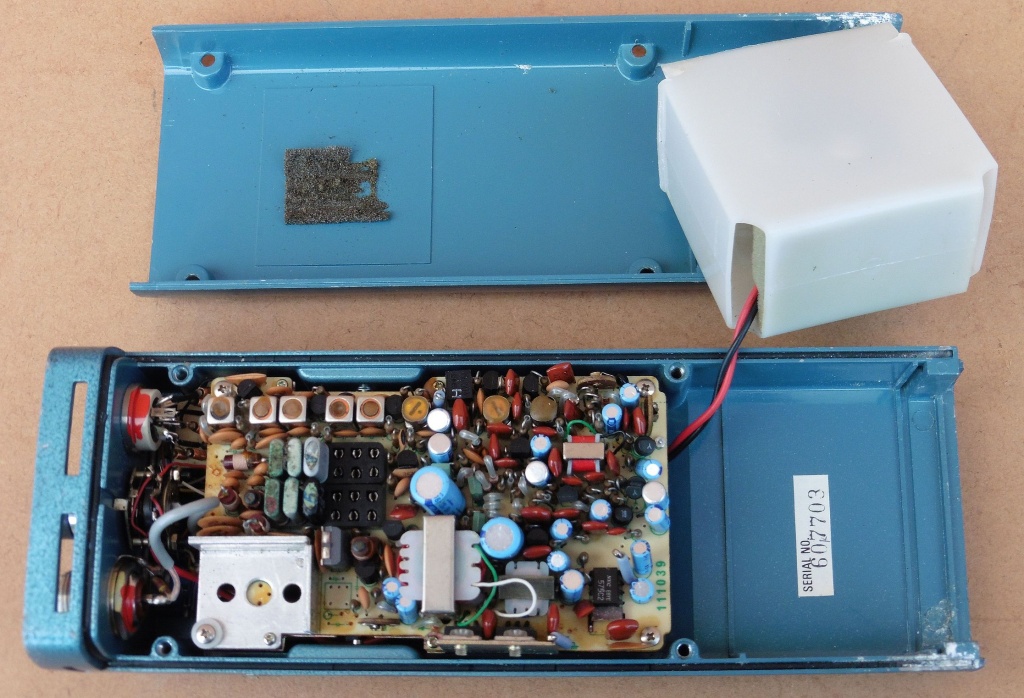

Na pločici s elementima primopredajnika IRET Zodiac P-3006 nalazimo ukupno 20 tranzistora i integrirani krug µPC 575C2 (NEC) koji sadrži audio pojačalo snage 2W (na impedanciji 8Ω i uz napajanje 13,2V).

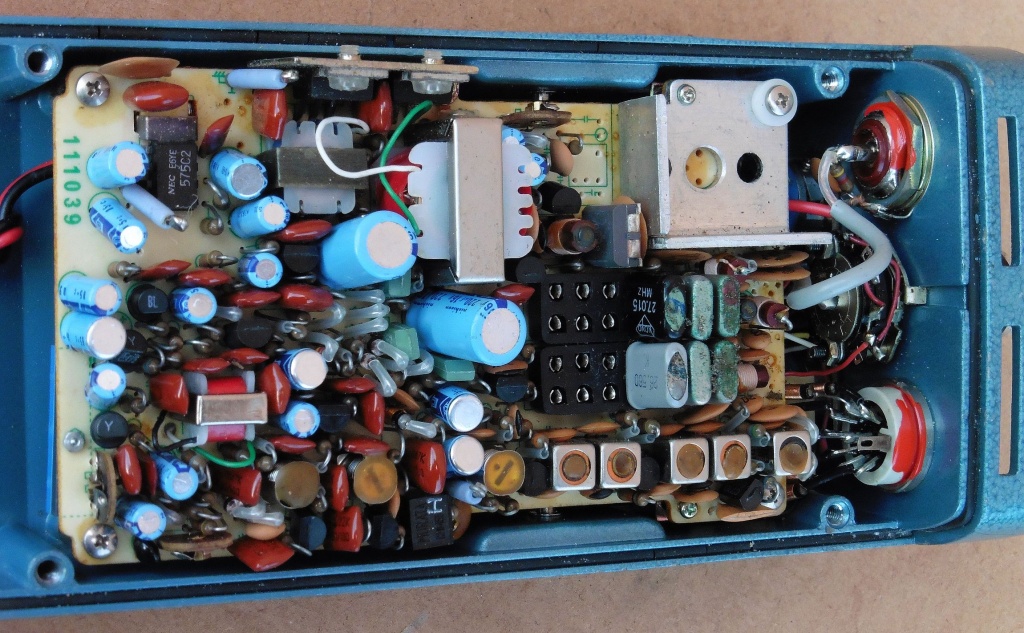

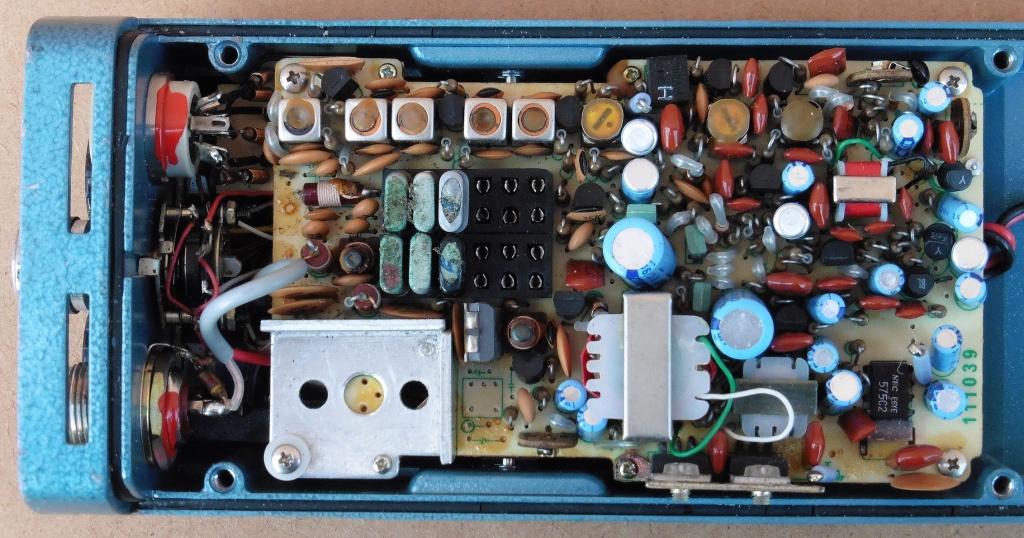

Ako pomnije pogledamo sklopovlje vidimo da se predajnik sastoji od svega dva tranzistora, jedan u oscilatoru i jedan u izlaznom pojačalu (2SC 1018) te ne čudi da je izlazna snaga svega 500 mW. No pored izlaznog tranzistora ugrađen je hladnjak na kojeg nije vezana niti jedna komponenta, te je vrlo vjerojatno ovdje ostavljen prostor za nadogradnju još jednog stupnja tranzistorskog VF pojačanja čime bi se dobilo i povećanje izlazne snage.

Što se tiče prijemnika, nalazimo uobičaje komponente za superheterodin sa jednim miješanjem i međufrekvencijom od 455 kHz. Koliko možemo zaključiti po elementima prijemnik se vjerojatno sastoji od dva stupnja antenskog RF pojačanja, zatim dolaze oscilator, mješač i kristalni filtar, te dva stupnja MF pojačanja, što uključuje ukupno šest tranzistora.

Glede audio pojačala uočavamo dva karakteristična audio transformatora koji upućuju na protufazno (push-pull) pojačalo sa izlaznim tranzistorima 2SD 235. Tu je također i treći (najmanji) transformator koji služi za prilagodbu impedancije kad se zvučnik koristi kao mikrofon. Audio pojačalo je dakle sagrađeno sa najmanje 4 tranzistora, te ako pribrojimo još jedan tranzistor za squelch ostaje nam još neidentificiranih sedam tranzistora i µPC 575C2.

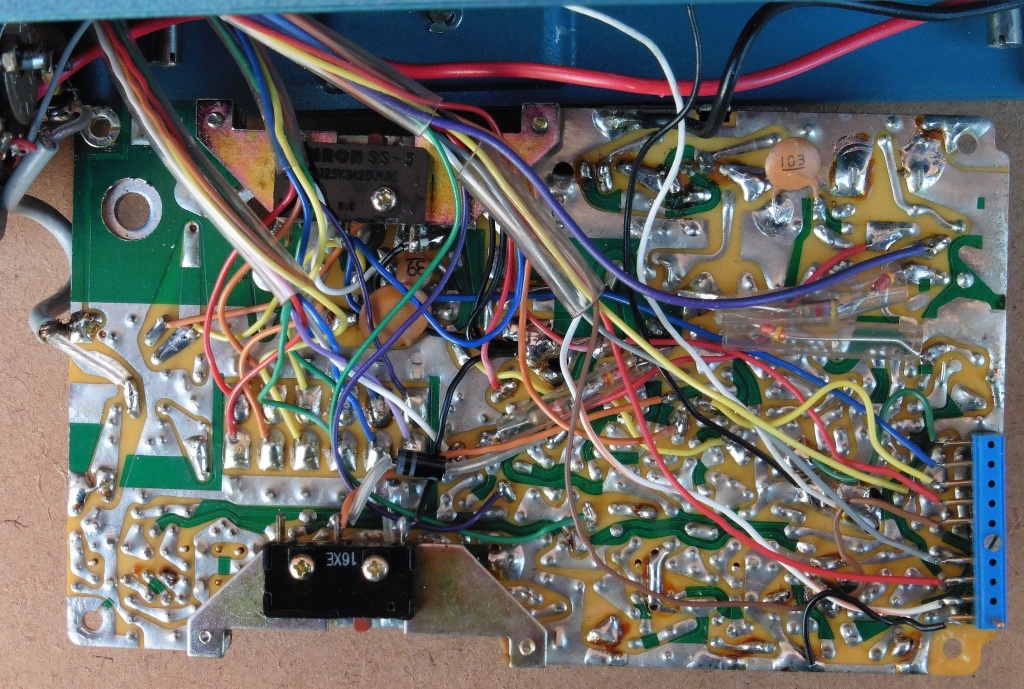

Prvo što upada u oči je PTT sklopka koja je obični jednopolni mikroprekidač. PTT sklopke ili releji su obično višepolni jer je prilikom prebacivanja s prijema na predaju potrebno prespojiti više krugova. Moguće je da se u našem slučaju ova preklapanja vrše tranzistorskim sklopkama, čime je riješena i opcionalna mogućnost TX/RX prebacivanja pomoću sklopke na vanjskoj MTK kombinaciji spojene preko DIN konektora.

Integrirani krug µPC 575C2 je moguće mikrofonsko pojačalo za amplitudnu modulaciju, odnosno dodatni krugovi tranzistorskih pojačala vjerojatno se koriste kod rada sa vanjskom MTK kombinacijom.

Selektivni tonski poziv je opcija koja se ugrađuje preko dodatnog modula, a na pločici se jasno uočava karakteristični 10-pinski konektor za njegovo spajanje kakav nalazimo kod svih Zodiac ručnih primopredajnika koji imaju tu opciju.

Robusno, veliko i teško metalno kućište ručnog primopredajnika IRET Zodiac P-3006 na prvi pogled ostavlja dojam snažnog i izdržljivog radio uređaja za profesionalnu upotrebu. No unutar istog kućišta moglo je biti ugrađeno različito sklopovlje, ovisno o namjeni i potrebama krajnjeg korisnika. Selektivni tonski poziv dobro zvuči, no ni u jednom primopredajniku nismo pronašli modul za tu opciju, pa možemo pretpostaviti da isti niti je bio jeftin, a niti je korisnicima u 1970-tim godinama bio nužno potreban u ručnim primopredajnicima malog dometa. IRET Zodiac P-3006 je specifičan po skokovitoj promjeni jačine zvuka u samo šest položaja sklopke što svakako nije najsretnije rješenje, pa nije ni čudo što u reklamama i katalozima sa primopredajnicima iz 1970-tih godina često među istaknutim pozitivnim karakteristikama nalazimo i onu koja se odnosi na kontinuiranu promjenu jačine zvuka 🙂
