Konduktometar Iskra MA 5961

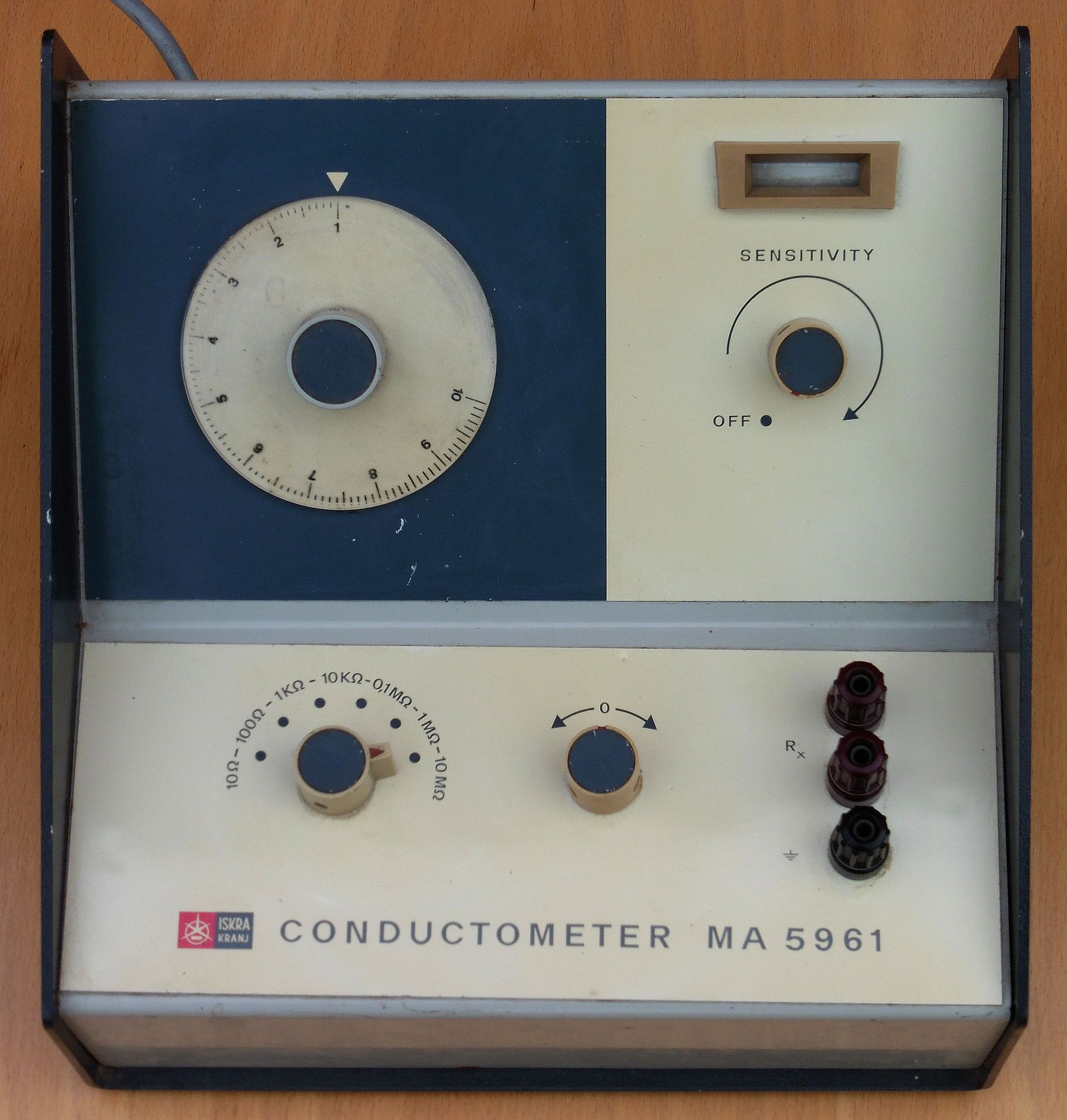

Danas je nabavljen konduktometar slovenskog proizvođača Iskra pod oznakom MA 5961 iz 1970-tih godina. O konduktomerima smo već pisali u objavi KONDUKTOMETER IEV MA 5960, a osim toga konduktometri MA 5960 i MA 5961 su shematski i funkcionalno potpuno identični uređaji s tom razlikom što je MA 5961 ugrađen u modernije kućište, a montaža komponenti i veze su izvedene na tiskanoj pločici. Stoga ovdje nećemo ponavljati princip rada i funkcionalne sklopove konduktometra nego idemo pogledati koje su razlike u montaži i dizajnu sklopovlja.

konduktometer_ma5961_iskra_02

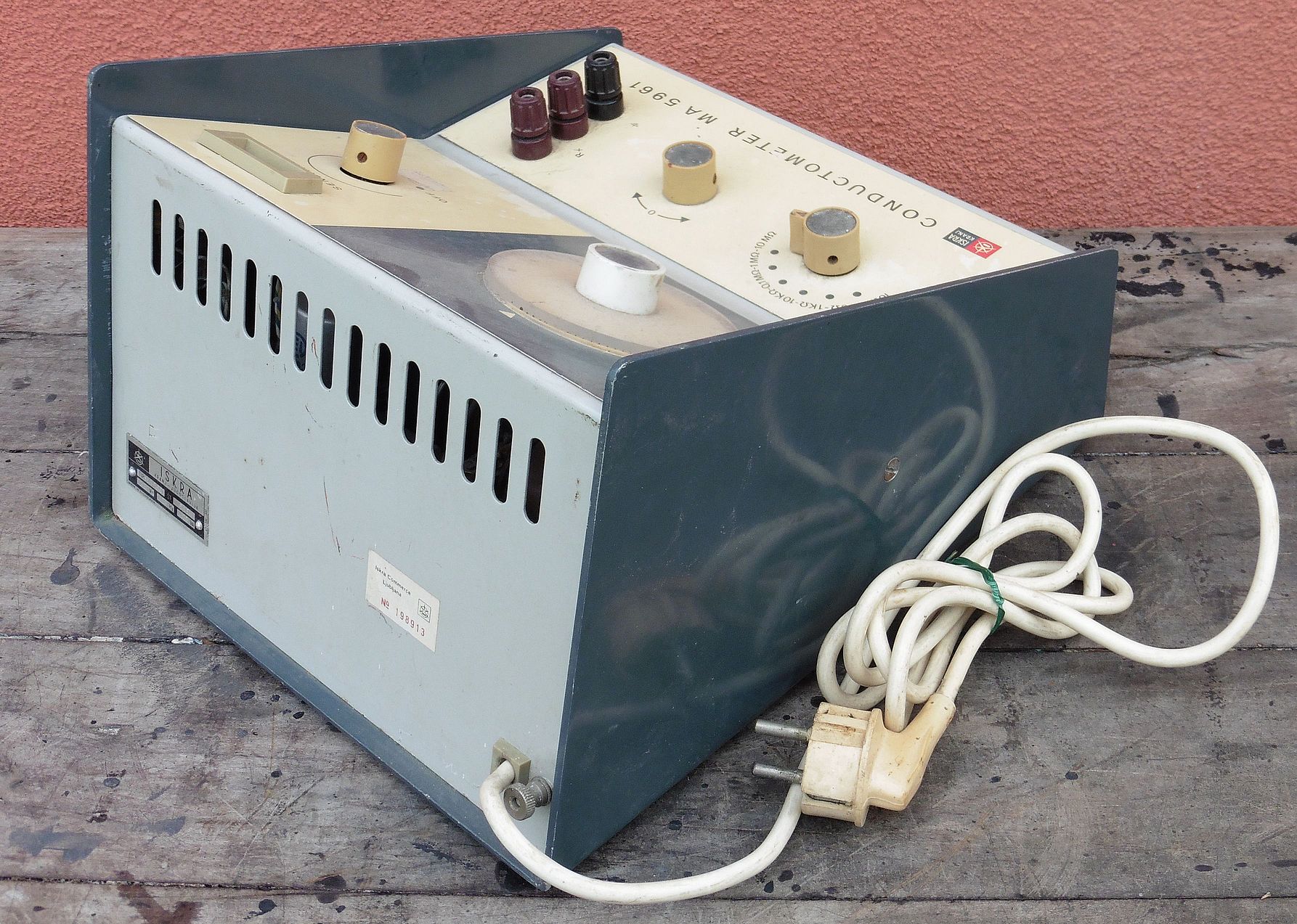

konduktometer_ma5961_iskra_03

konduktometer_ma5961_iskra_04

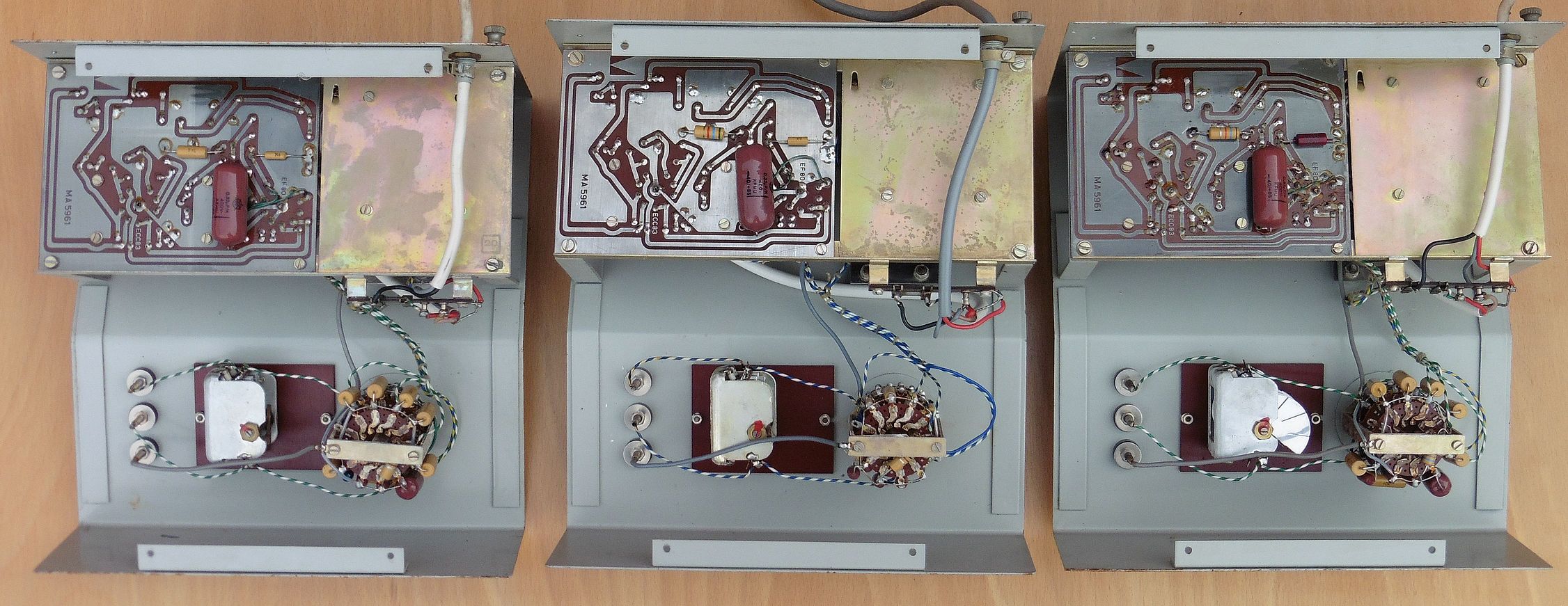

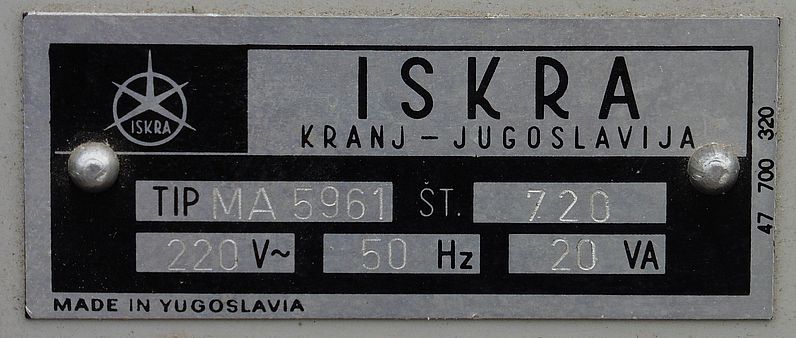

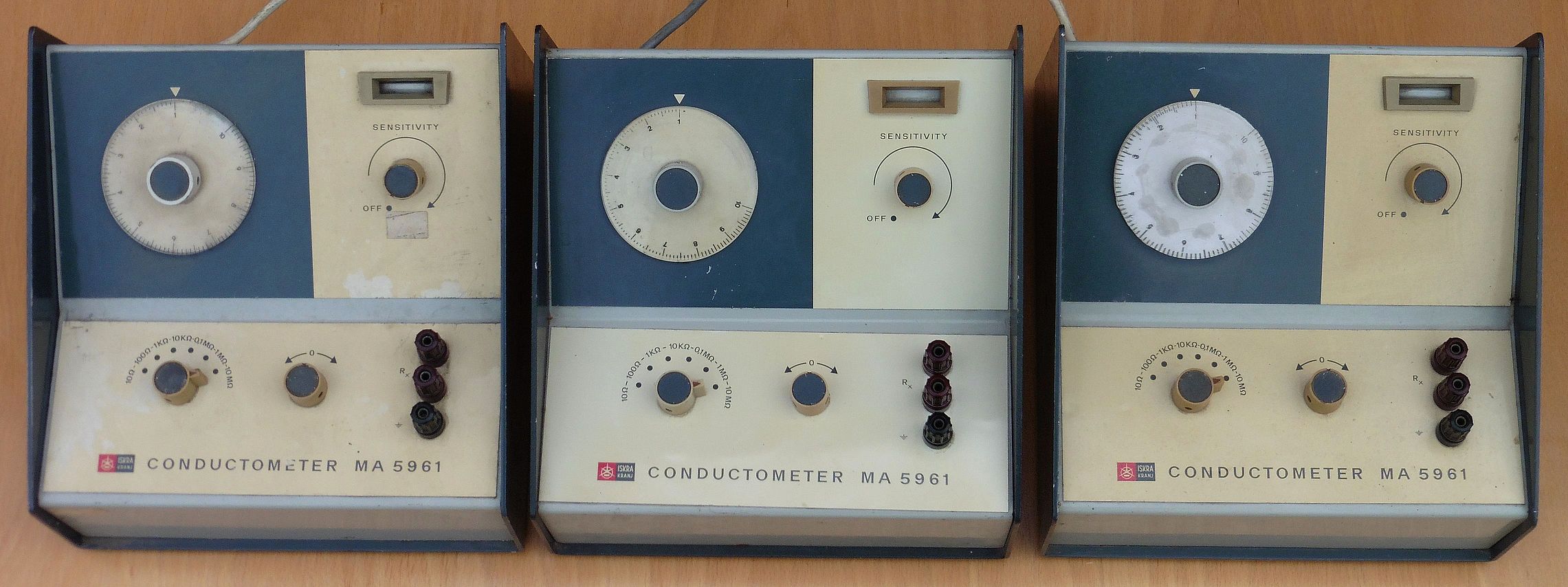

Nabavili smo tri istovjetna primjerka konduktometra MA 5961 pa ih možemo usporediti i međusobno.  Uočavamo da su natpisi na engleskom jeziku pa se može pretpostaviti da je ovaj uređaj bio namijenjen i inozemnom tržištu. Razlike koje smo uočili između ova tri primjerka odnose se samo na tip pojedinih ugrađenih komponenti. Tako raniji primjerci sa serijskim brojem 6xx u mjernom mostu imaju ugrađen precizni 10 kΩ potenciometar Iskra ili IEV oznake PVG-001, dok se u kasnijim primjercima serije 7xx nalazi fizički potpuno različit potenciometar njemačke tvrtke Megatron. Također, u kasnije modele ugrađeni su nešto noviji tipovi punovalnih ispravljača.

konduktometer_ma5961_iskra_01

konduktometer_ma5961_iskra_05

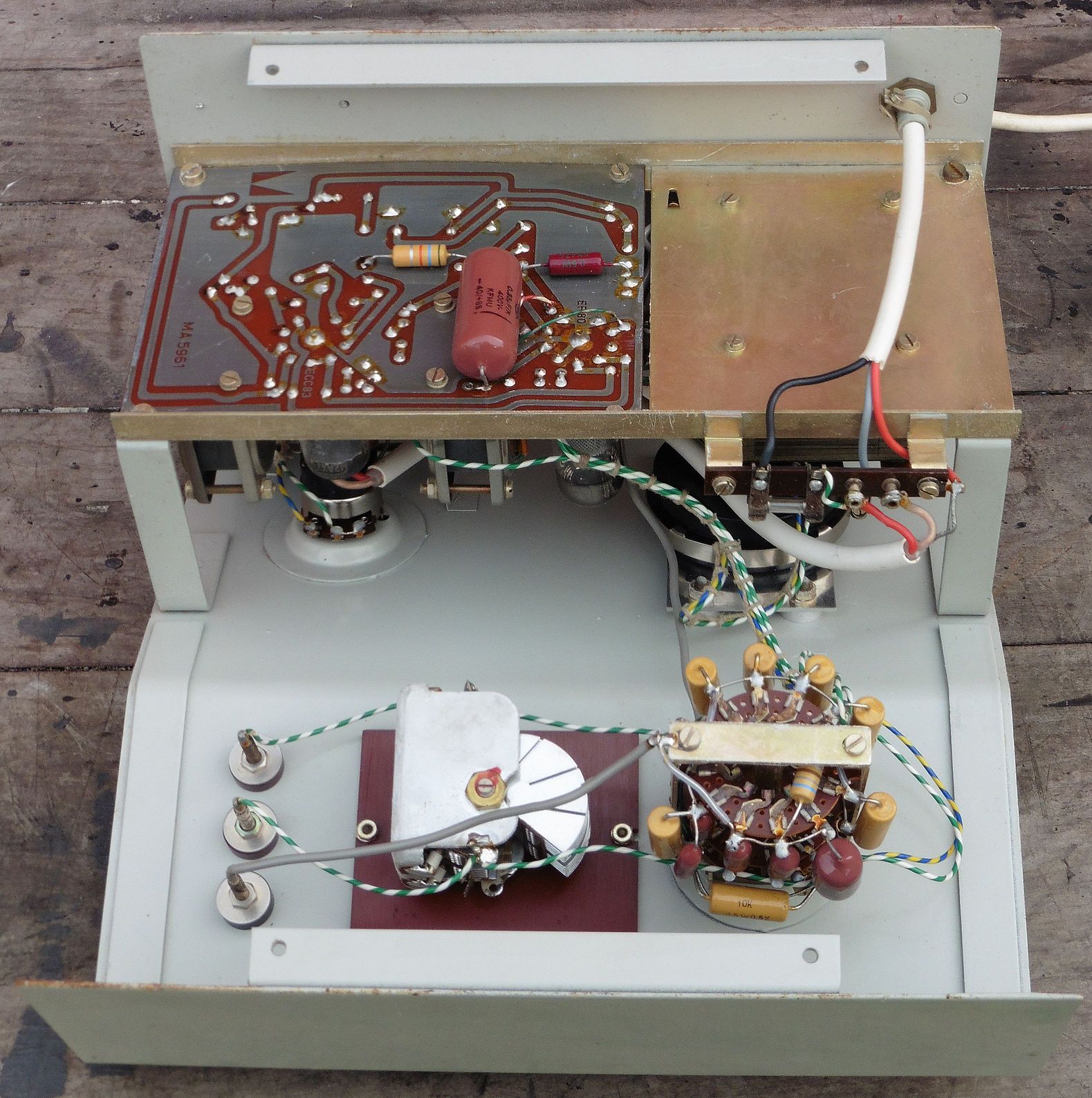

U usporedi s prethodnikom MA 5960, iako je električna shema ostala ista, od komponenti su zadržani samo isti mrežni transformator, VF transformator, VF prigušnica i elektronske cijevi. Sve drugo je zamijenjeno novijim tipovima komponenti, također su sve komponente sada smještene na tiskanu pločicu, a kućište uređaja u potpunosti redizajnirano.

konduktometer_ma5961_iskra_06

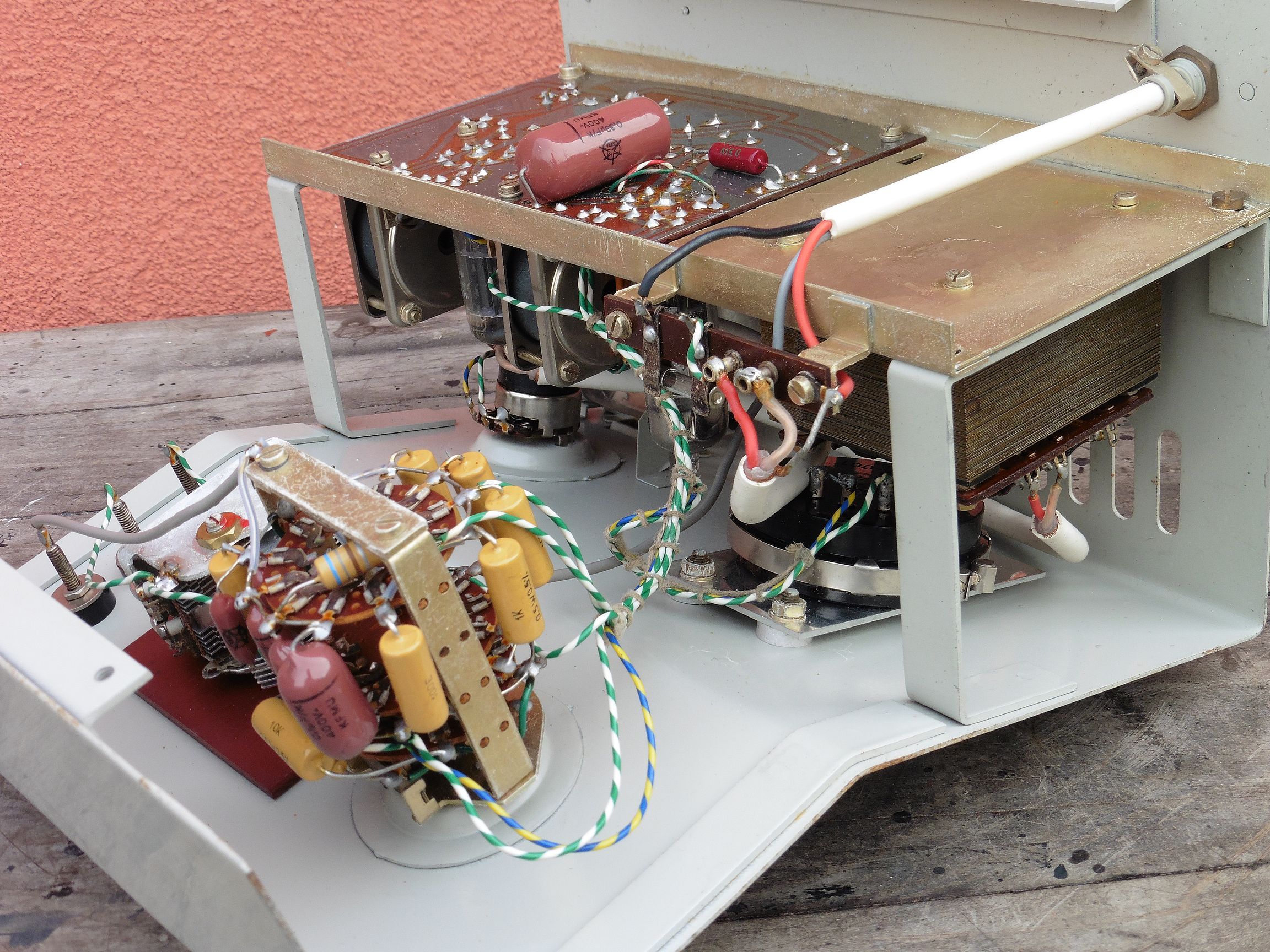

konduktometer_ma5961_iskra_07

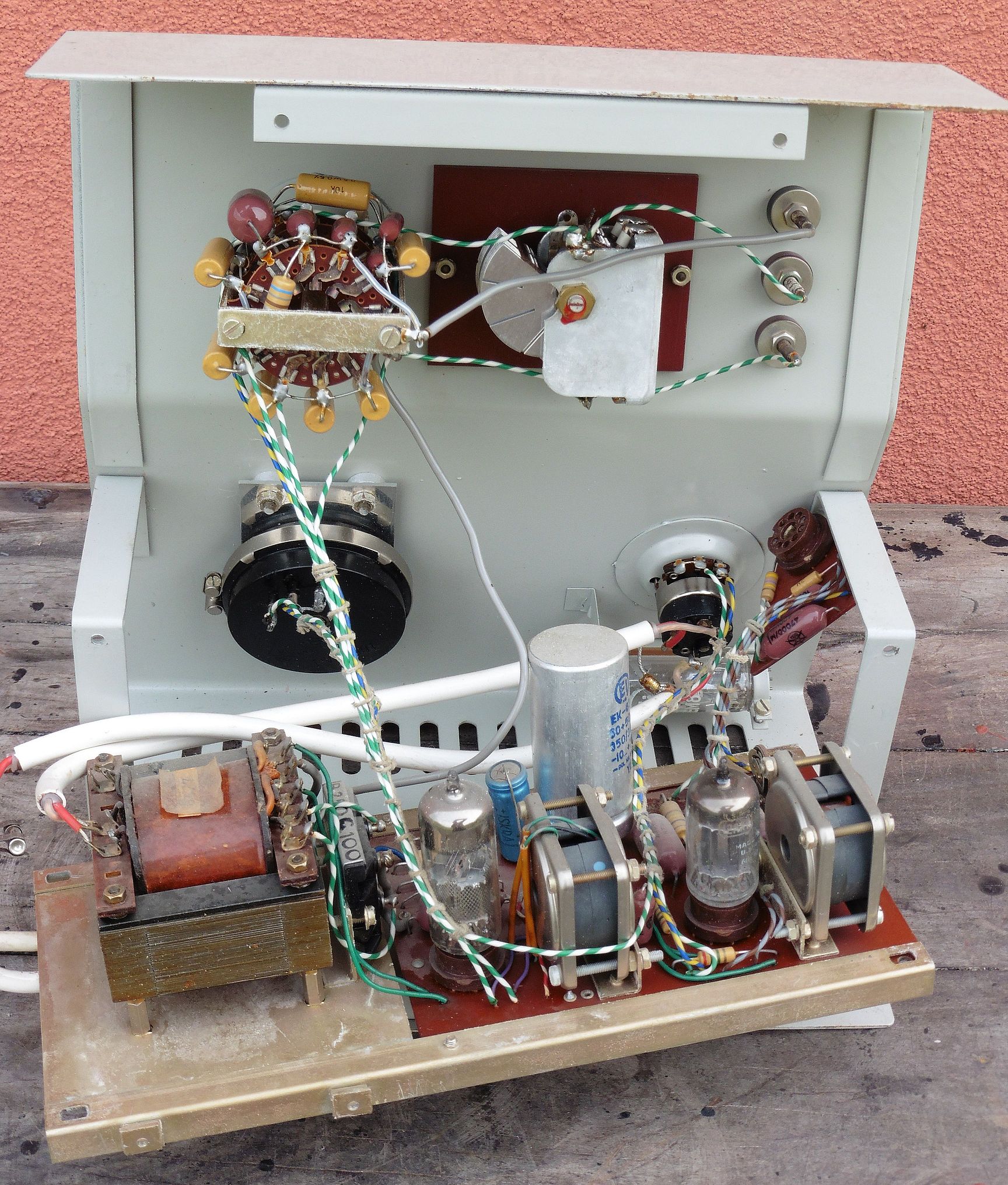

konduktometer_ma5961_iskra_08

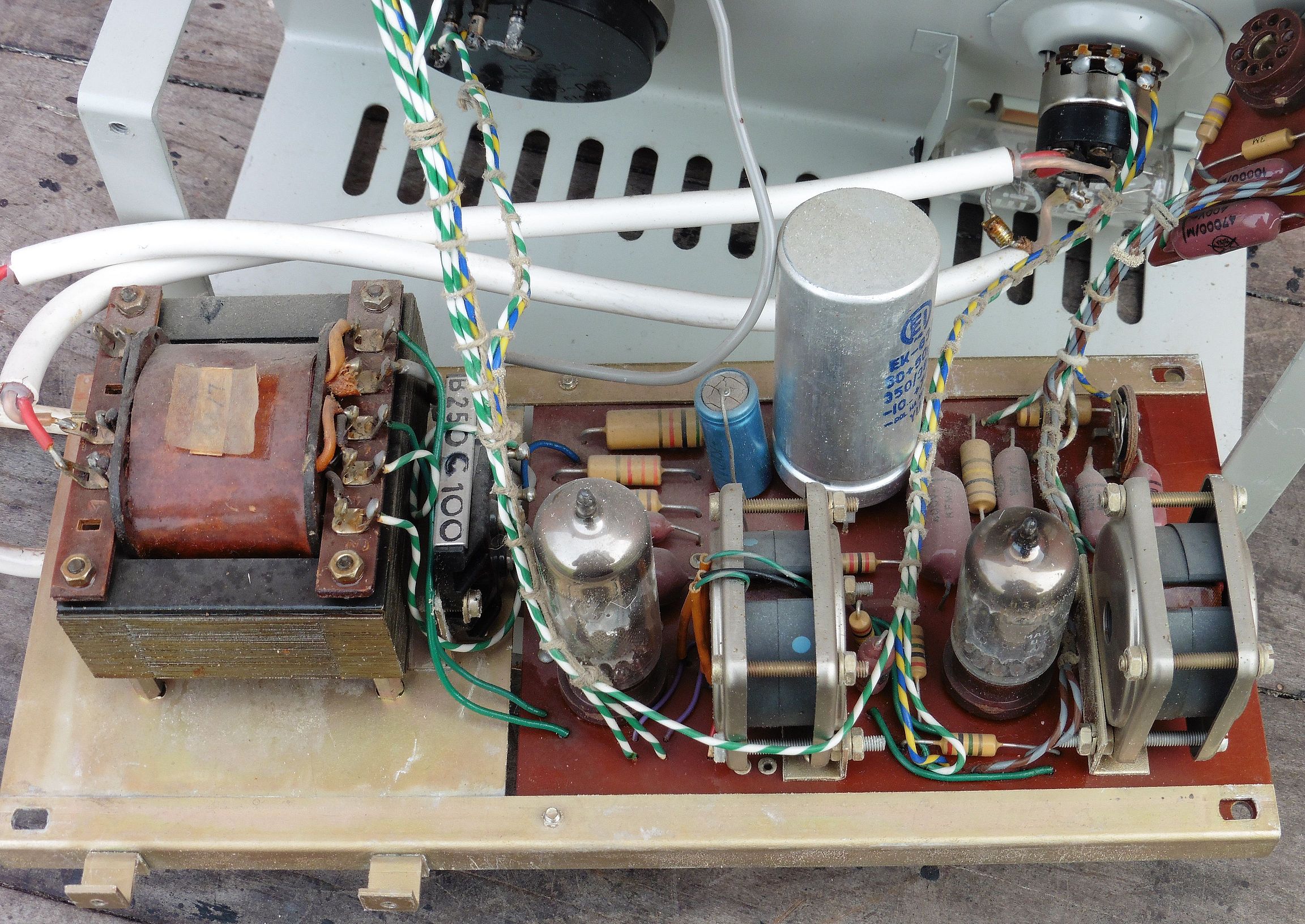

konduktometer_ma5961_iskra_09

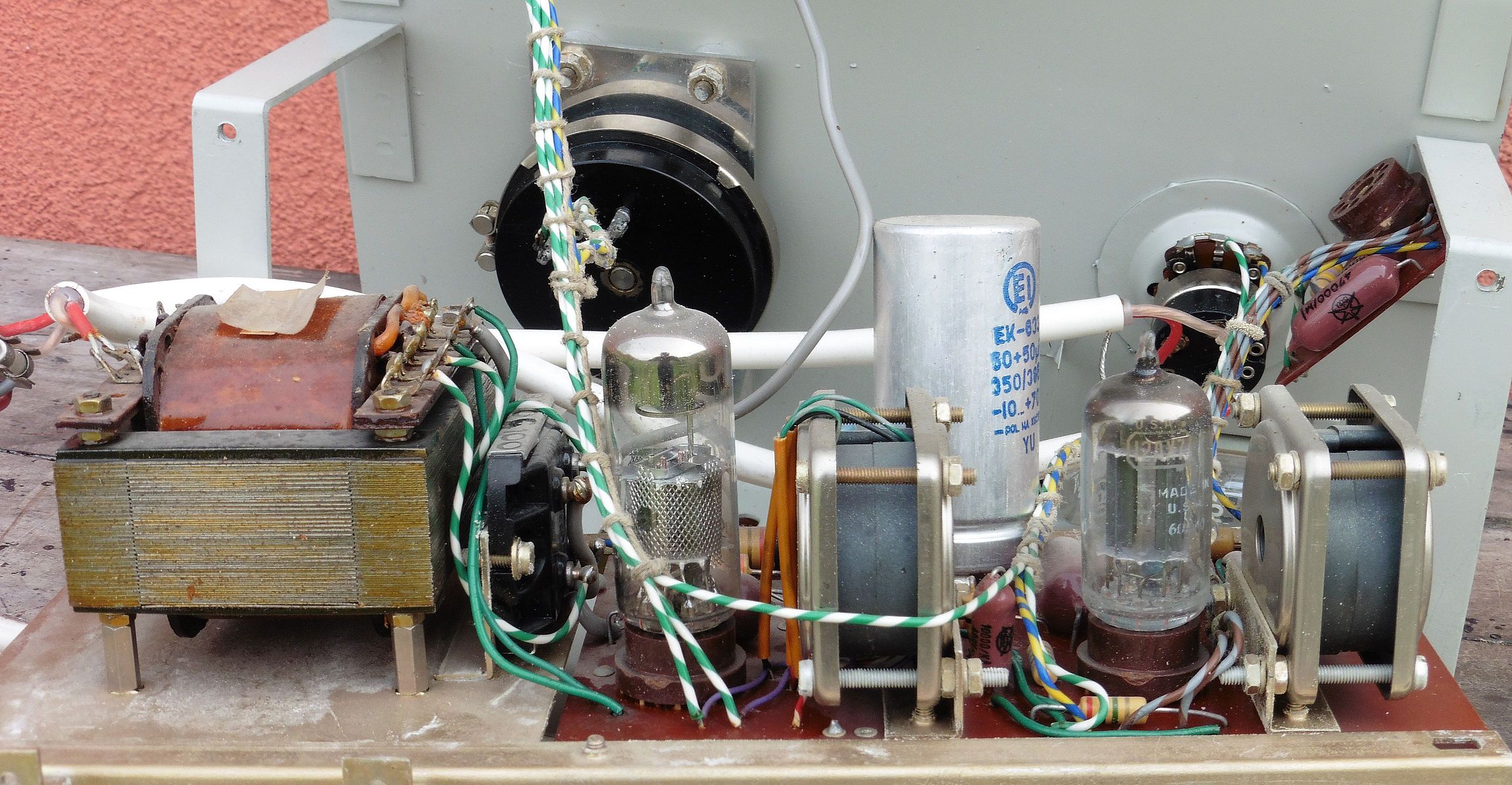

konduktometer_ma5961_iskra_10

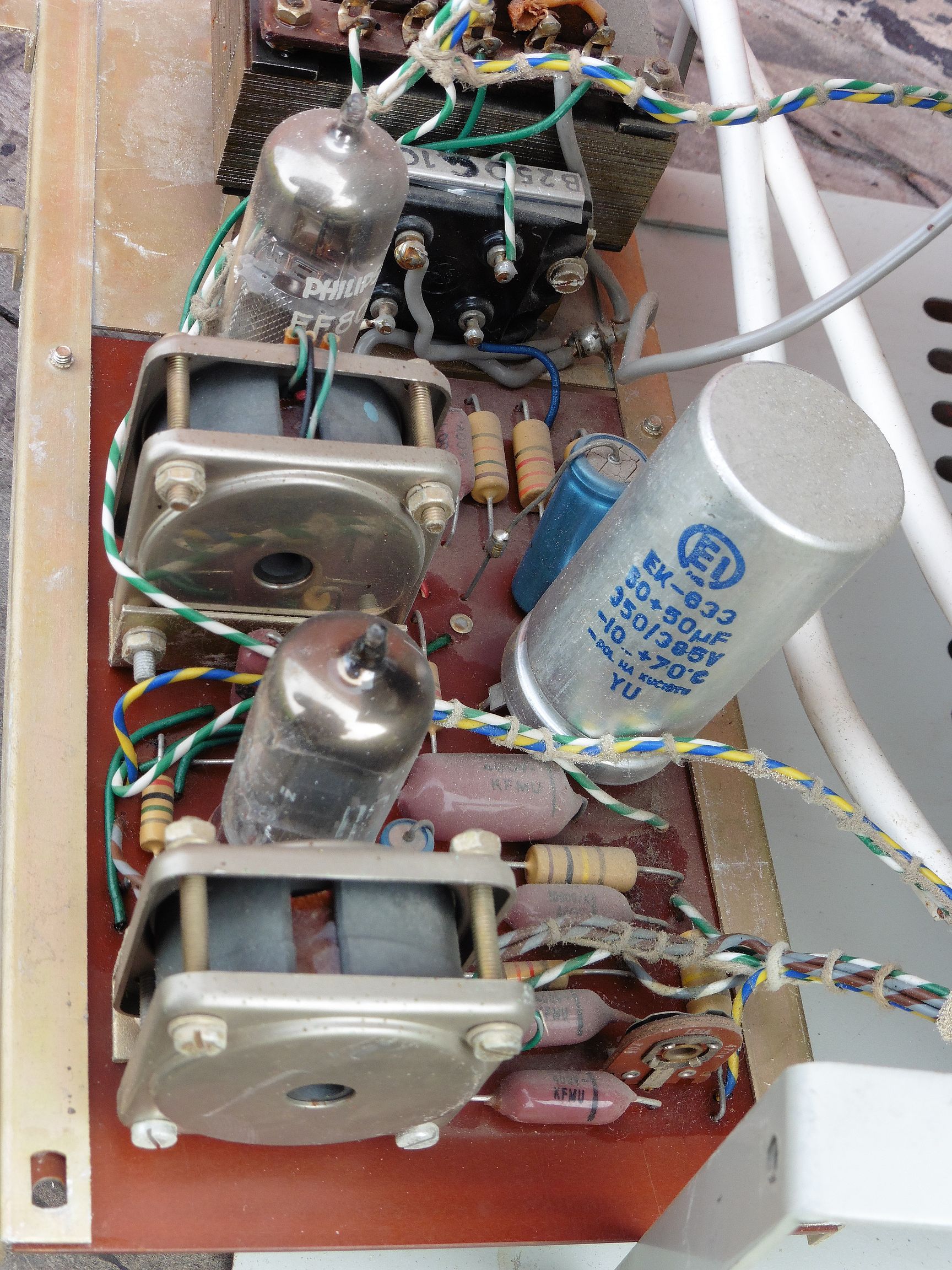

konduktometer_ma5961_iskra_11

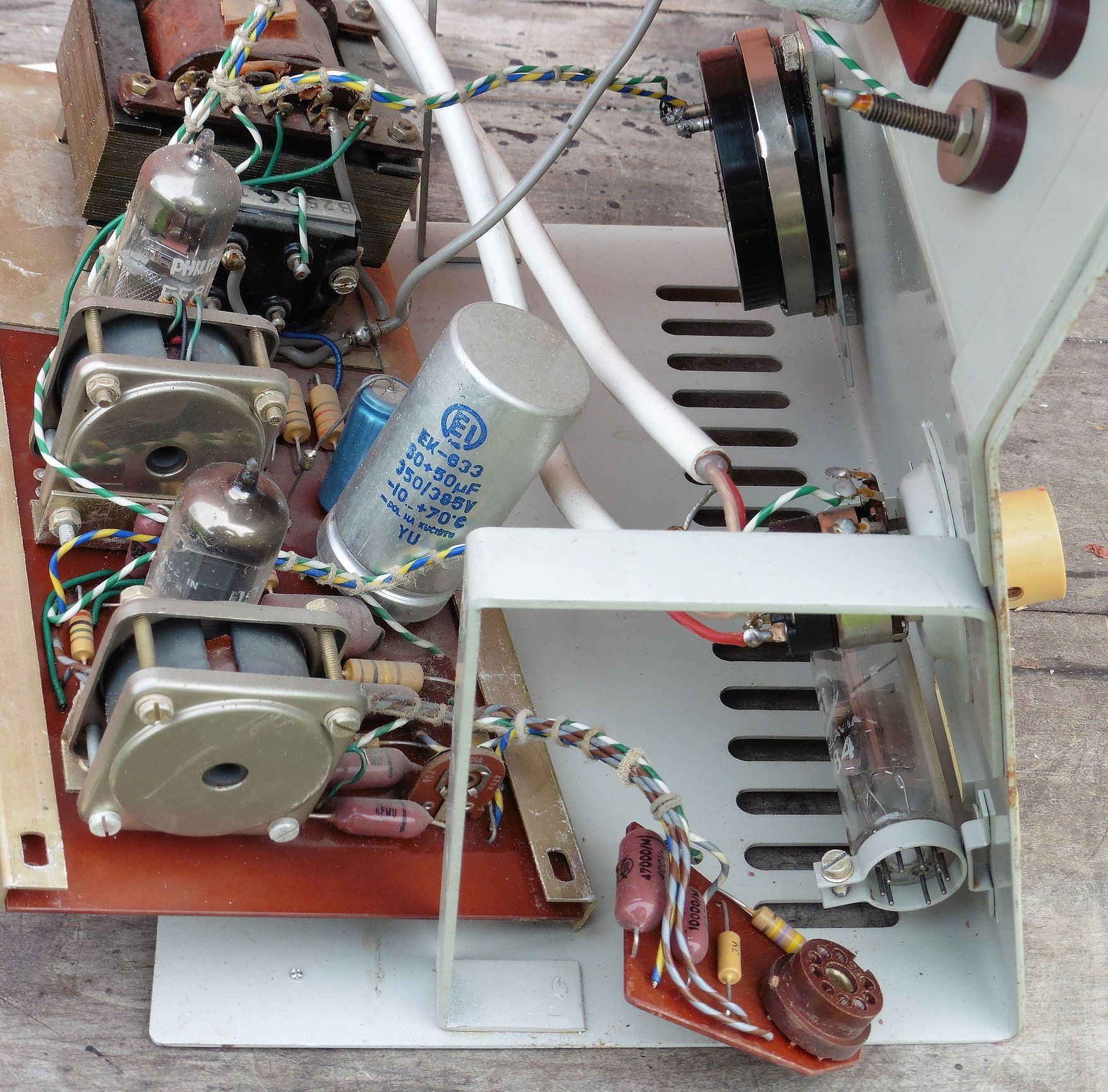

konduktometer_ma5961_iskra_12

Konduktometre MA 5961 testirali smo na jednak način kao i Konduktometre MA 5960, pomoću Otpornih dekada MA2100, MA2102 i MA2110 (ISKRA, IEV). Pri tome je očekivano na stezaljkama Rx izmjeren napon cca 4,7 V frekvencije nešto manje od 1 kHz. Na testu su se svi uređaji pokazali ispravnima.

Do sada smo na nekoliko primjera vidjeli kako je Iskra na prijelazu iz 1960-tih u 1970-te godine napravila potpuni redizajn kućišta svojih laboratorijskih mjernih instrumenata (iako je električna shema uglavnom ostala ista), vjerojatno slijedeći nove tokove proizvodnje i potrebe za prilagodbom na inostrana tržišta. No mora se priznati da s današnjeg gledišta (u nekoj kolekciji) daleko bolje izgledaju stara kućišta koja karakterizira sjajna crna prednja ploča i siva boja s efektom za ostatak kućišta, gumbi u obliku “kokošjeg kljuna”, markantne indikacijske lampice i drugi detalji koji uređaj jednostavno čine ljepšim, moćnijim, vrednijim i poželjnijim za uživanje 🙂
