Danas je nabavljen mađarski vojni mjerač beta i gama radijacije IH-5M iz 1984. godine.

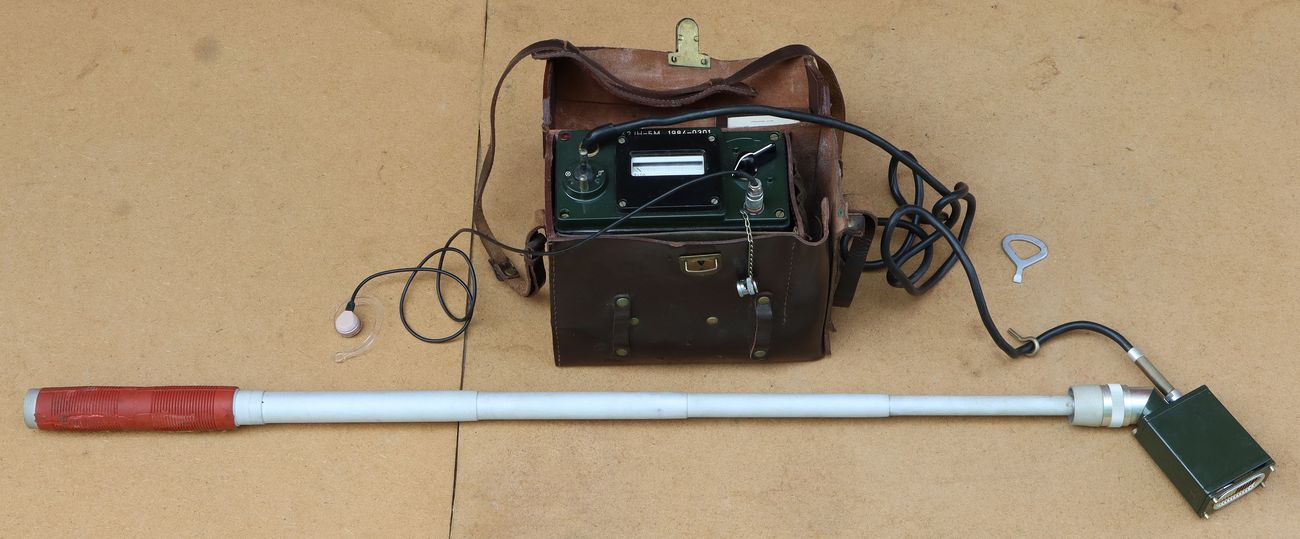

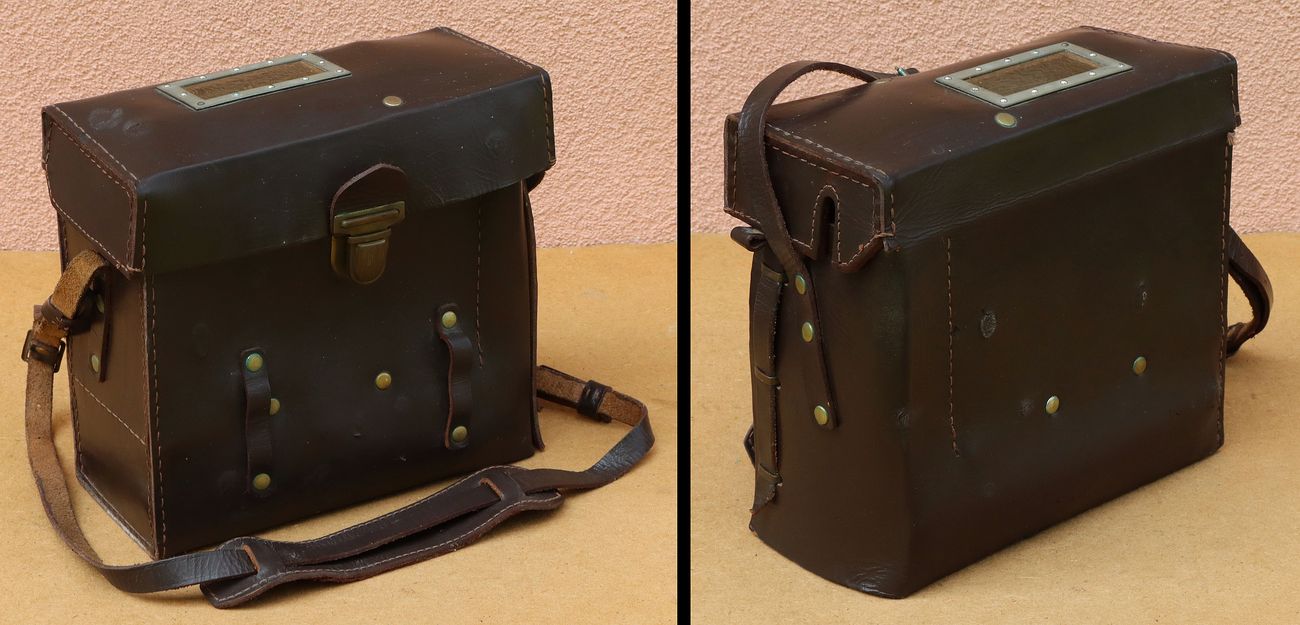

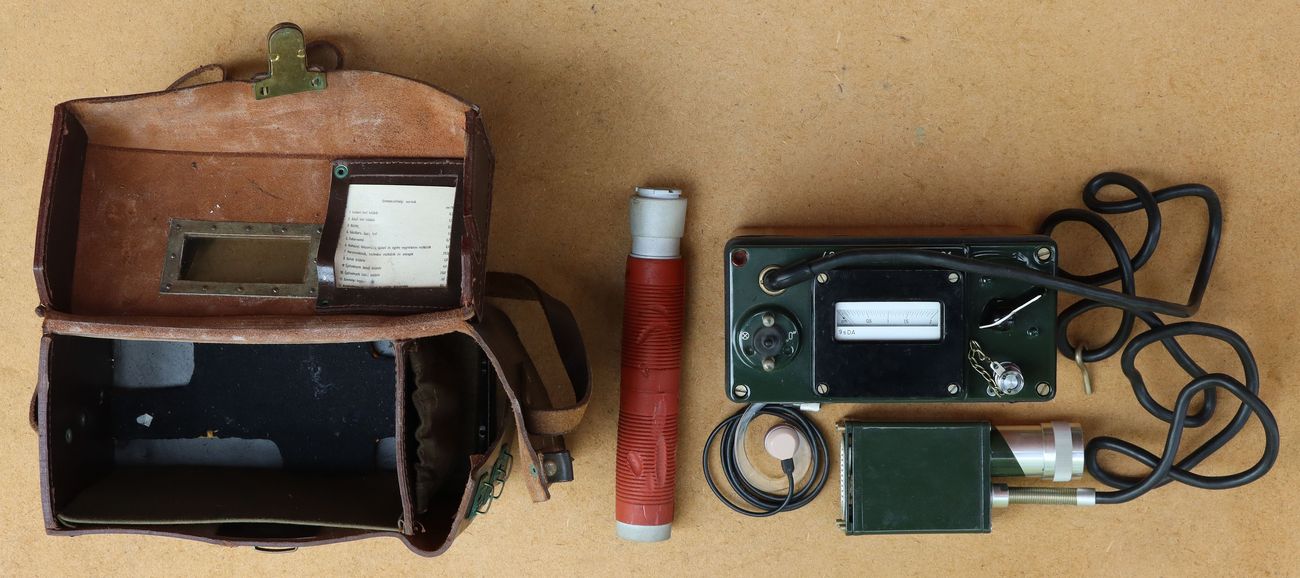

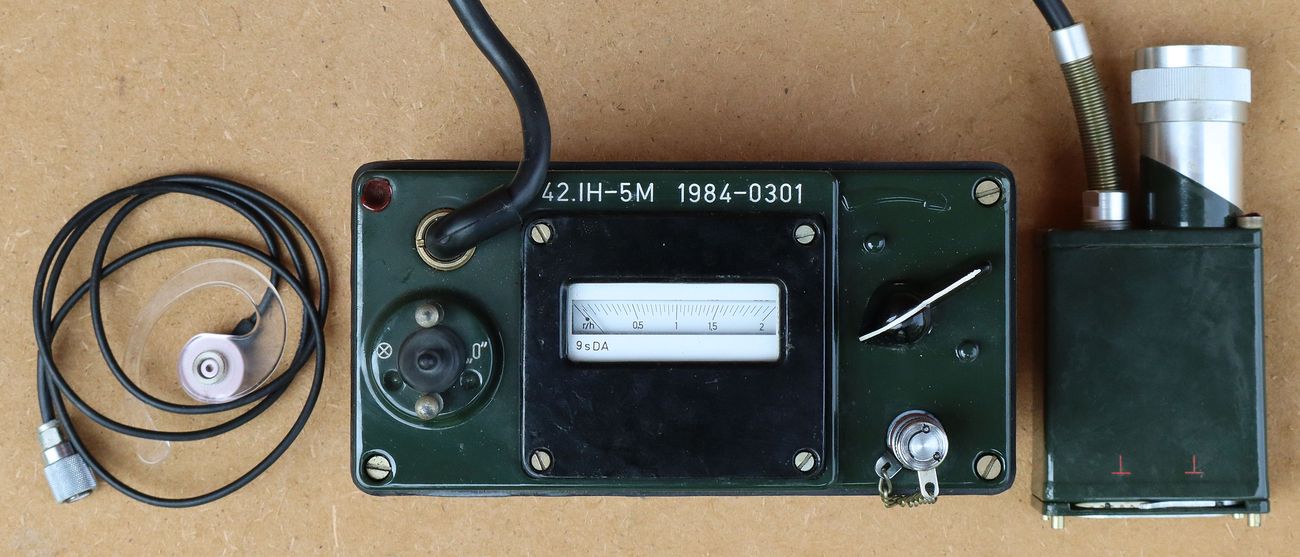

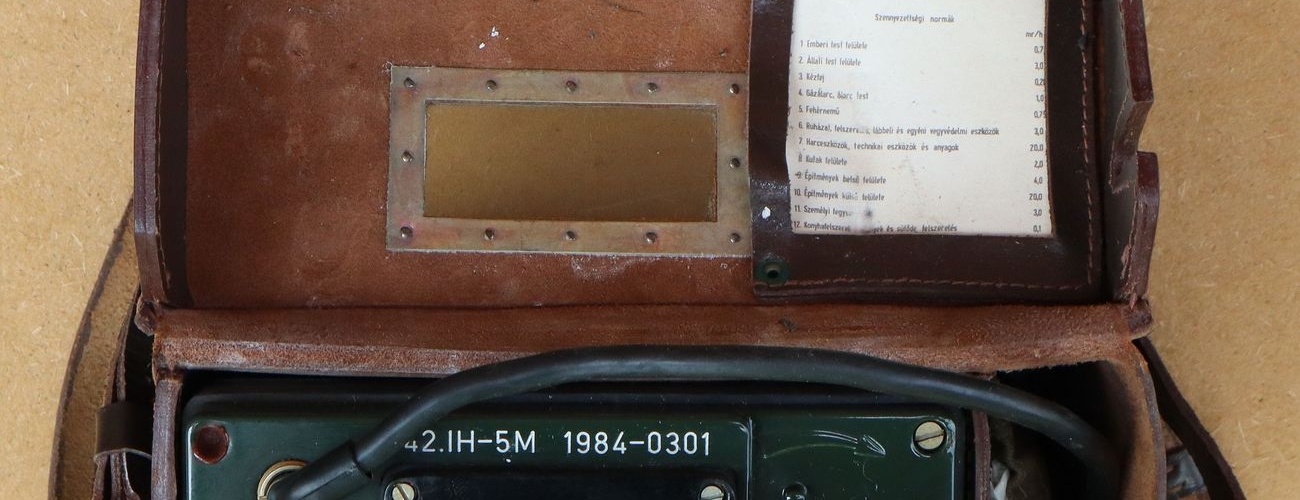

U torbi se nalazi mjerač IH-5M, senzorska glava sa poluvodičkim detektorima radioaktivnosti, teleskopski štap za senzorsku glavu, slušalice i ključić. Nedostaje tehnička knjižica sa uputama za upotrebu i održavanje.

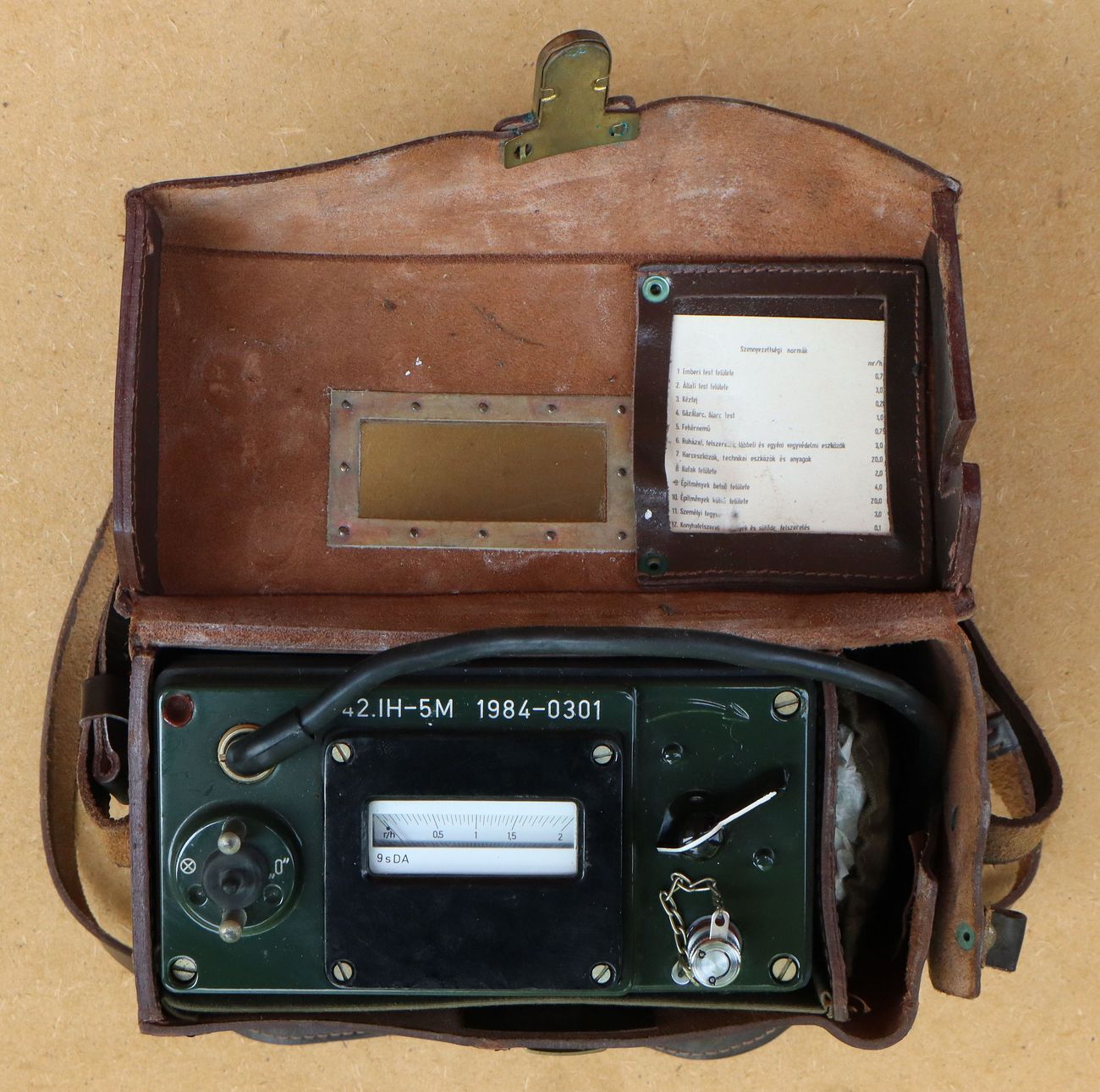

Mjerač radijacije IH-5M postavljen za rad.
Mjerač radijacije IH-5M se proizvodio u razdoblju od 1984. do 1990. godine i proizveden je u 2050 primjeraka. Može detektirati beta i gama zračenje u rasponu od 5 µR/h do 200 R/h, podijeljeno u šest mjernih opsega.
Sa aspekta mjernih jedinica Rendgen (R) je stara mjerna jedinica za ekspoziciju (količinu ionizacije). Najveća ukupna dozvoljena kontaminacija ljudskog tijela (na cijeloj površini kože) ne smije preći vrijednost od 15 mR/h, odnosno ako je izloženo samo lice, vrat i dlanovi (otvoreni dijelovi tijela do 10% površine) onda kontaminacija istih ne smije biti veća od 4,5 mR/h. Voda za piće ne smije biti kontaminirana više od 0,4 mR/h po 1,5 litri, no ni takva se ne smije piti više od 30 dana.
U konstrukciji i proizvodnji uređaja sudjelovalo je mađarski Institut za vojnu tehnologiju (Haditechnikai Intézet) te mađarsko poduzeće Gamma Műszaki Zrt. preko dobavljačke tvrtke Irodagépipari Vállalat. Prva dva slova u nazivu uređaja referiraju se na te tvrtke, Irodagépipari Vállalat i Haditechnikai Intézet. Tvrtka Gamma Műszaki Zrt. je specijalizirana za proizvodnju uređaja za detekciju raznih vrsta opasnih zračenja, za vojne i civilne potrebe.

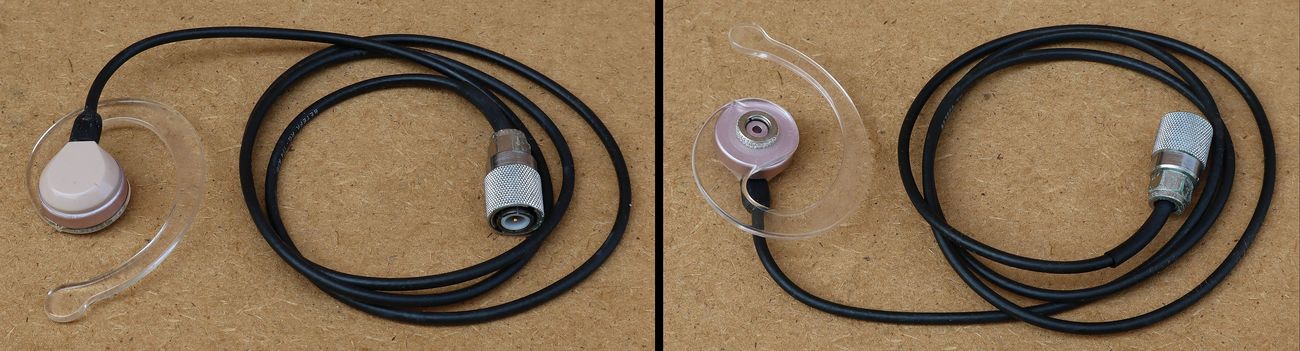

Slušalice za zvučno praćenje intenziteta radijacije.

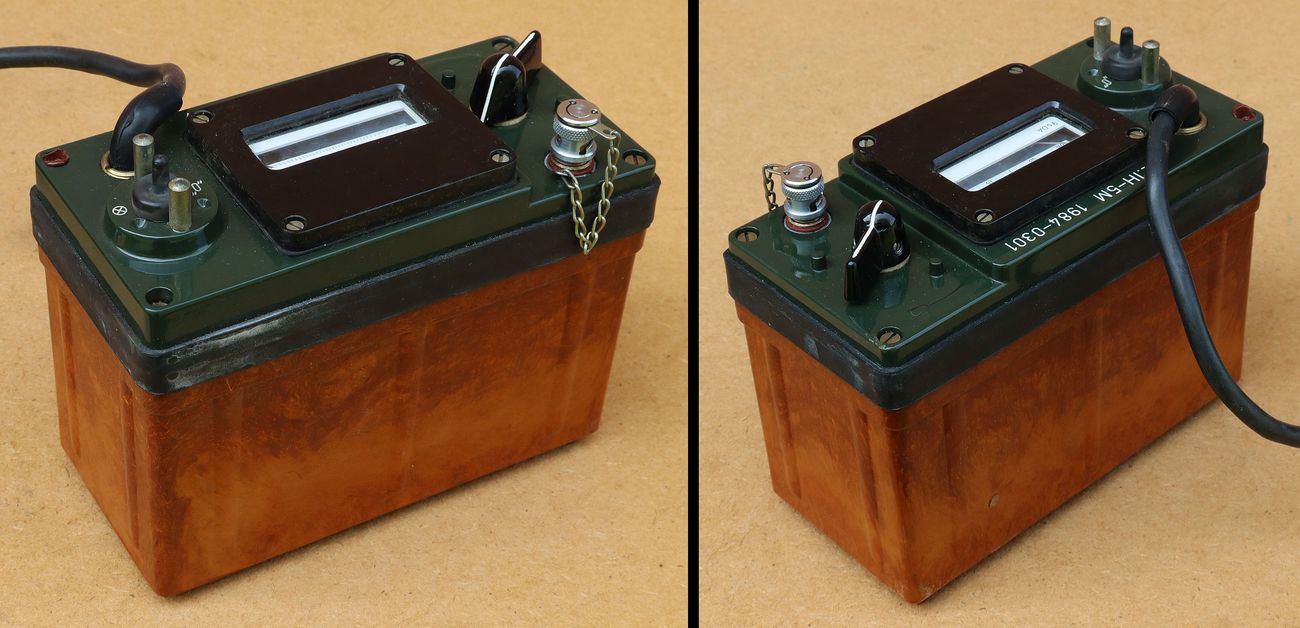

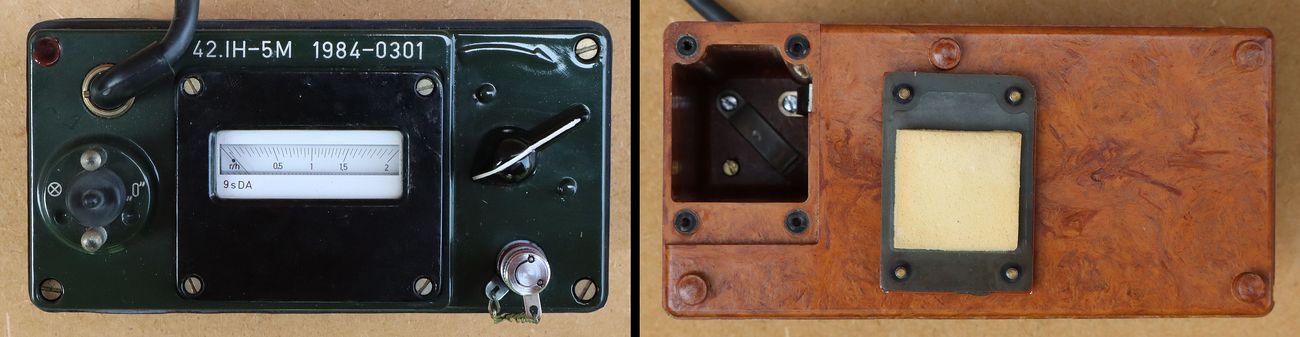

Preklopnik na desnoj strani ima osam položaja: isključeno, test baterije i šest mjernih opsega. Ispod preklopnika je konektor za slušalice. Sa druge strane je tipkalo kojim se može uključiti osvjetljenje skale i postavljanje kazaljke na nulu.

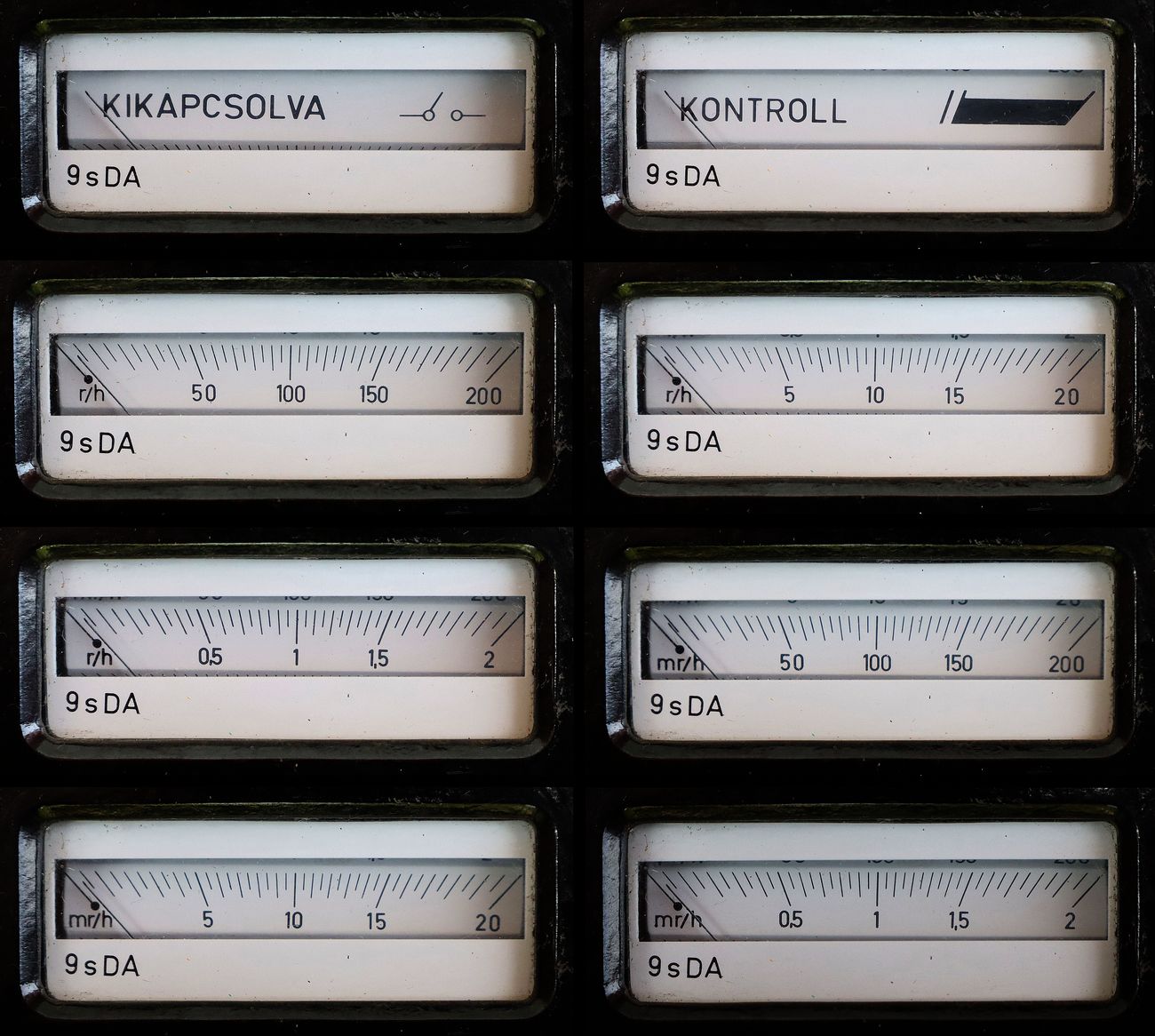

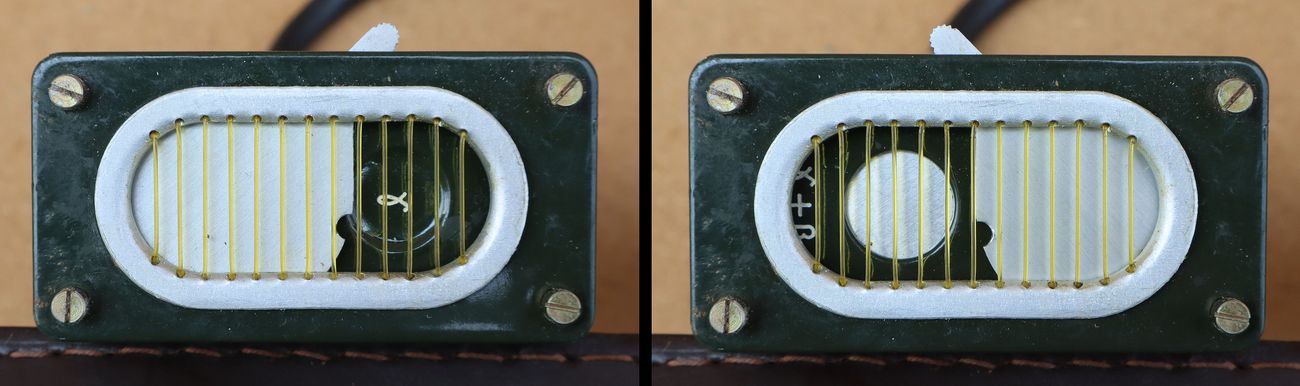

Prikaz svih izmjenjivih skala uređaja.
Mjerač radijacije IH-5M se napaja preko jedne alkalne baterije 1,2 V / 3 Ah tipa G3, kakve se danas više ne proizvode.
Za razliku od većine vojnih detektora radijacije koji za detekciju koriste GM cijevi, ovdje se umjesto njih koriste dva poluvodička Si(Li) detektora. To su takozvani silicijski detektori s povlačenim litijem ili eng. Lithium Drifted Silicon Detectors. Izrađuju od metalnog litija (Li) koji se posebnim postupkom nanosi na monokristal silicija (Si) tipa P. Time se praktički dobiva N-P poluvodička dioda.
Takva poluvodička dioda je spojena na visok napon u zapornom smjeru što znači da struja (gotovo) ne teče kroz diodu. Međutim, prolaskom električki nabijene čestice kroz poluvodič, stvaraju se novi parovi elektrona i šupljina koji se koji se onda pod djelovanjem električnog polja kreću prema pozitivnoj, odnosno negativnoj elektrodi detektora. Time počinje teći struja koja je proporcionalna jačini zračenja koje djeluje na poluvodič.
Za rad Si(Li) detektora je dakle potreban stalni istosmjerni visoki napon za koji je poželjno da je što više stabiliziran. Možemo stoga očekivati da ćemo u našem uređaju osim mjernih pojačala vidjeti i visokonaponski DC/DC pretvarač, jednako kao i kod detektora sa GM cijevima.

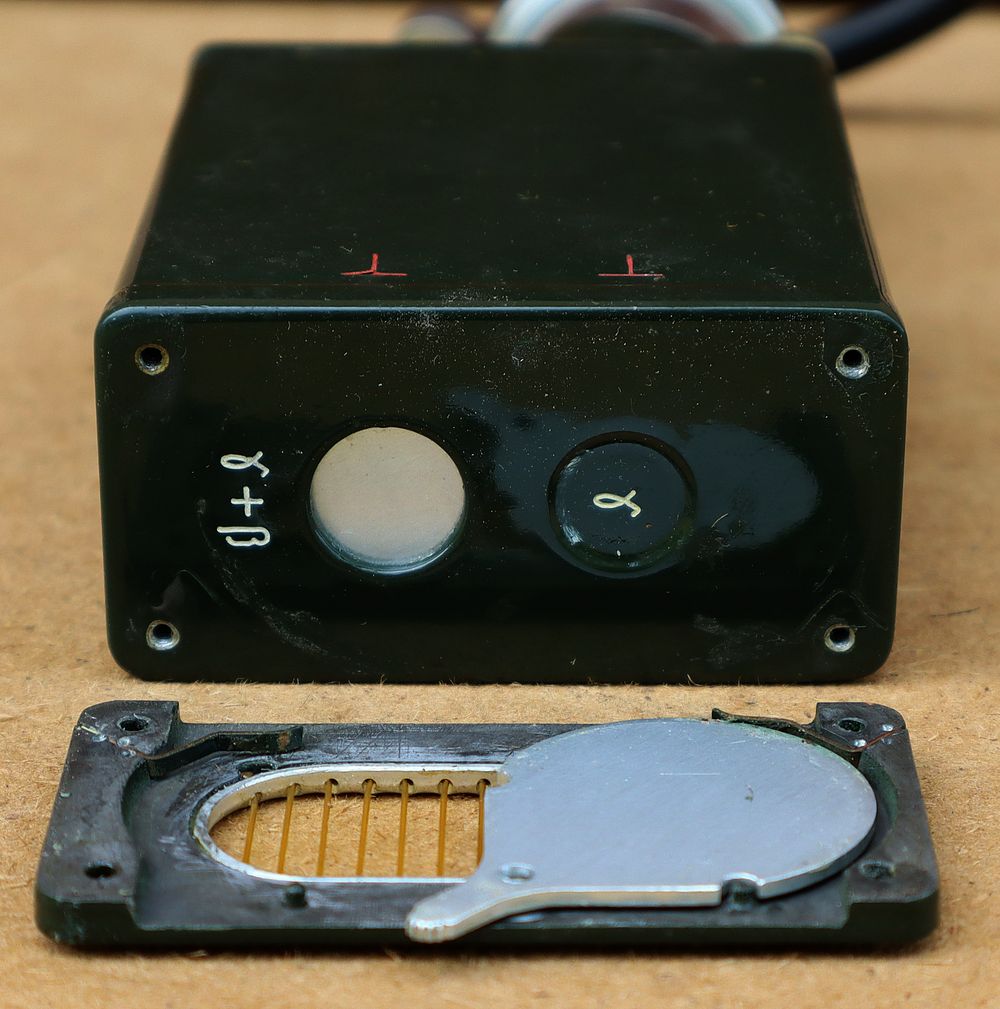

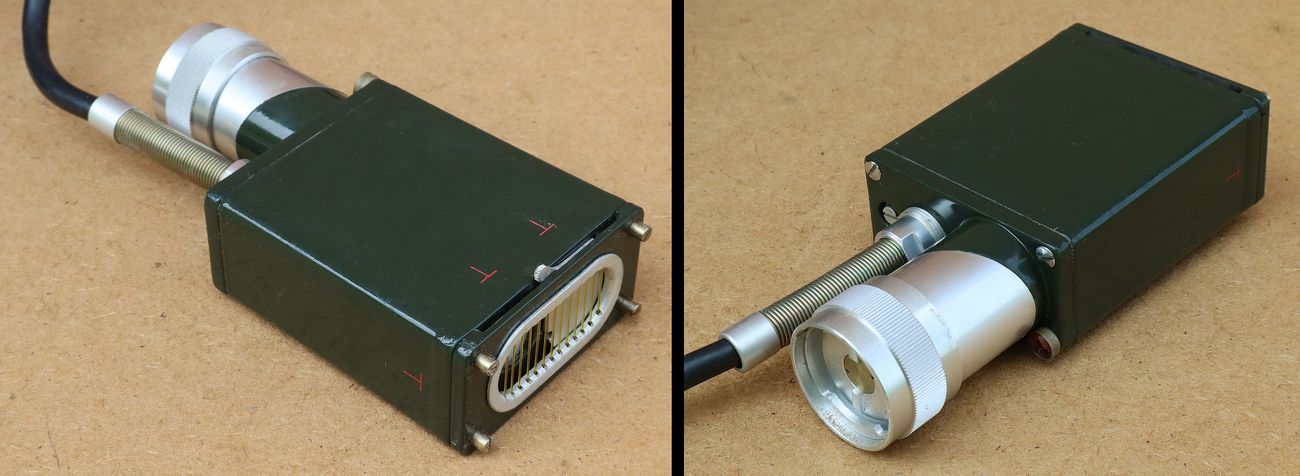

U detektorskoj glavi su dva Si(Li) detektora, kojima se može mjeriti kombinacija gama i beta zračenja (γ+β) ili samo gama zračenje (γ). Gama zračenje je vrlo prodorno i uvijek dolazi na detektore. Beta zračenje je puno manje prodorno i može se blokirati malim metalnim jezičkom. Ako nas zanima samo količina beta zračenja, onda je potrebno prvo mjeriti gama+beta zračenje, zatim samo gama zračenje, te oduzeti ta dva rezultata.

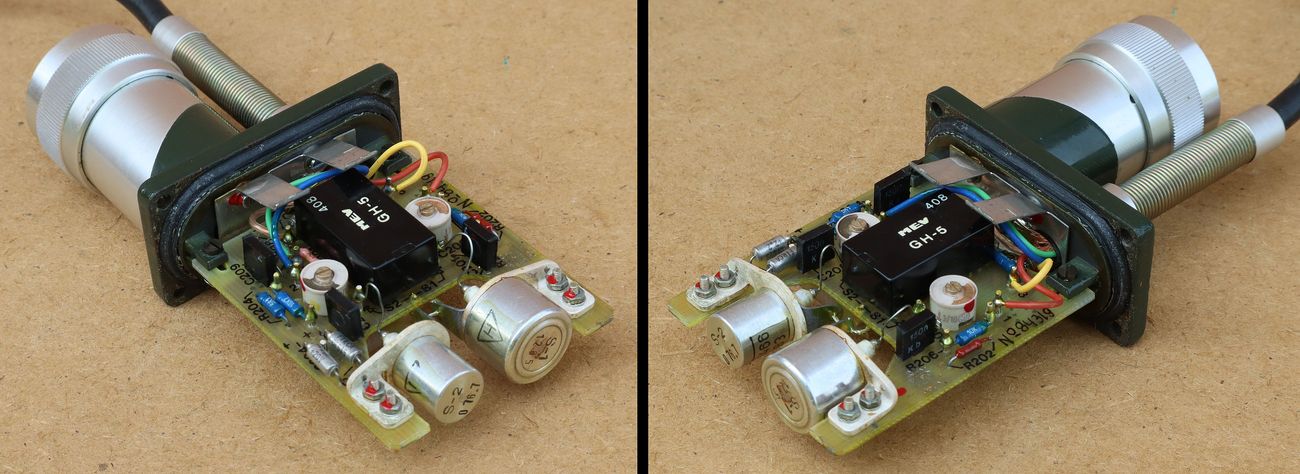

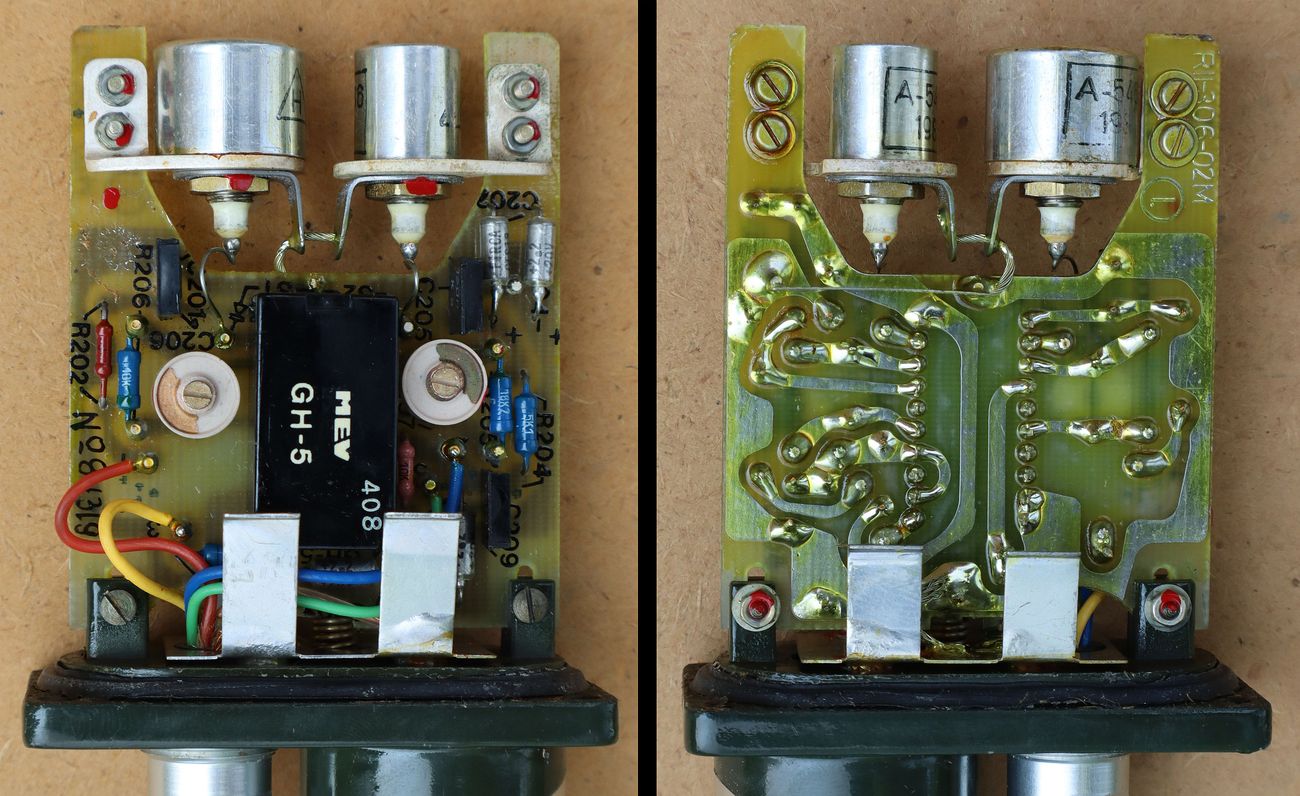

U unutrašnjosti detektorske glave očekivano nalazimo dva Si(Li) detektora i tranzistorsko petpojačalo unutar namjenskog hibrida MEV GH-5. Mađarski MEV (Mikroelektronika Vállalat) je proizvodio elektroničke komponente, između ostalog i ovakve hibride sa različitim sklopovima i elementima sadržanim unutar njih. Ovaj GH-5 može biti neko generičko (operacijsko) pojačalo ili neko namjensko pojačalo izrađeno specijalno za ovaj uređaj. MEV je inače osnovan 1980. godine no u svibnju 1986. godine je uništen u požaru.

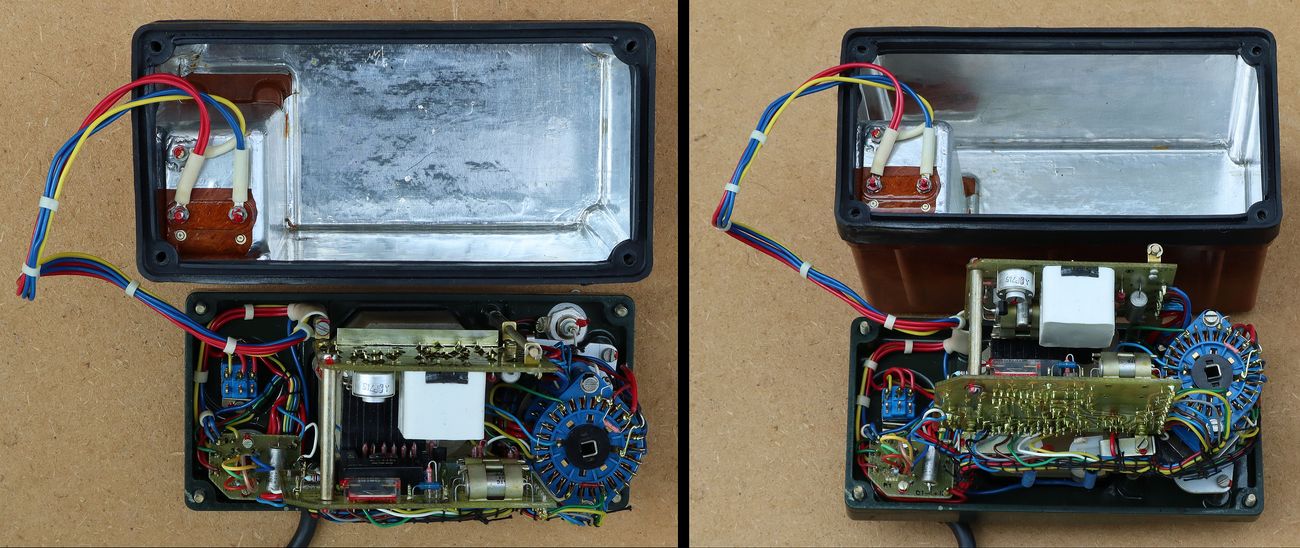

U unutrašnjoj konstrukciji dominira preklopnik mjernih opsega, mjerni i instrument sa izmjenjivim skalama i dvije tiskane pločice. Na jednoj pločici su elementi mjernih pojačala, a na drugoj pločici DC/DC pretvarač visokog napona za Si(Li) detektore.

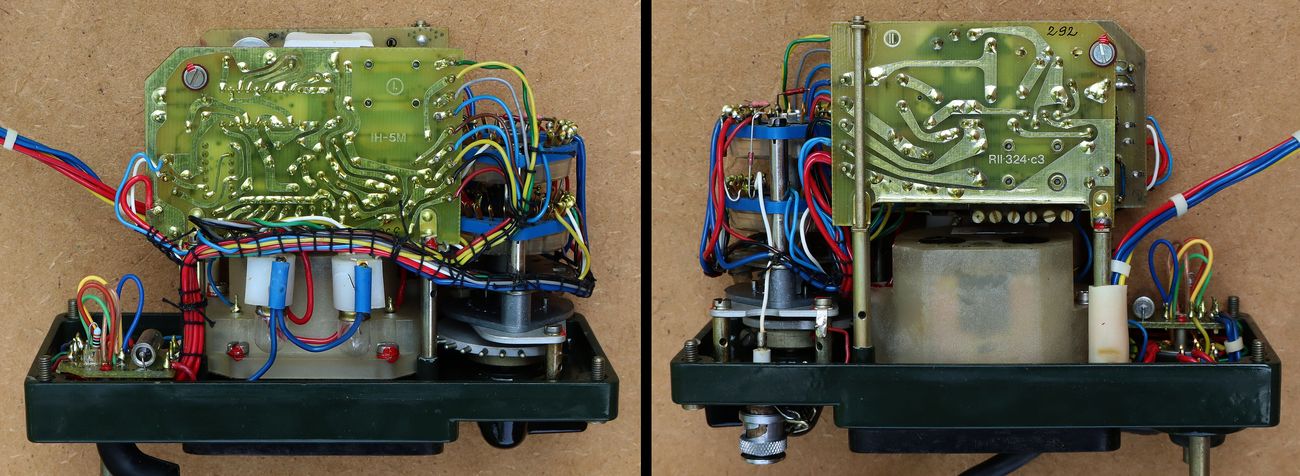

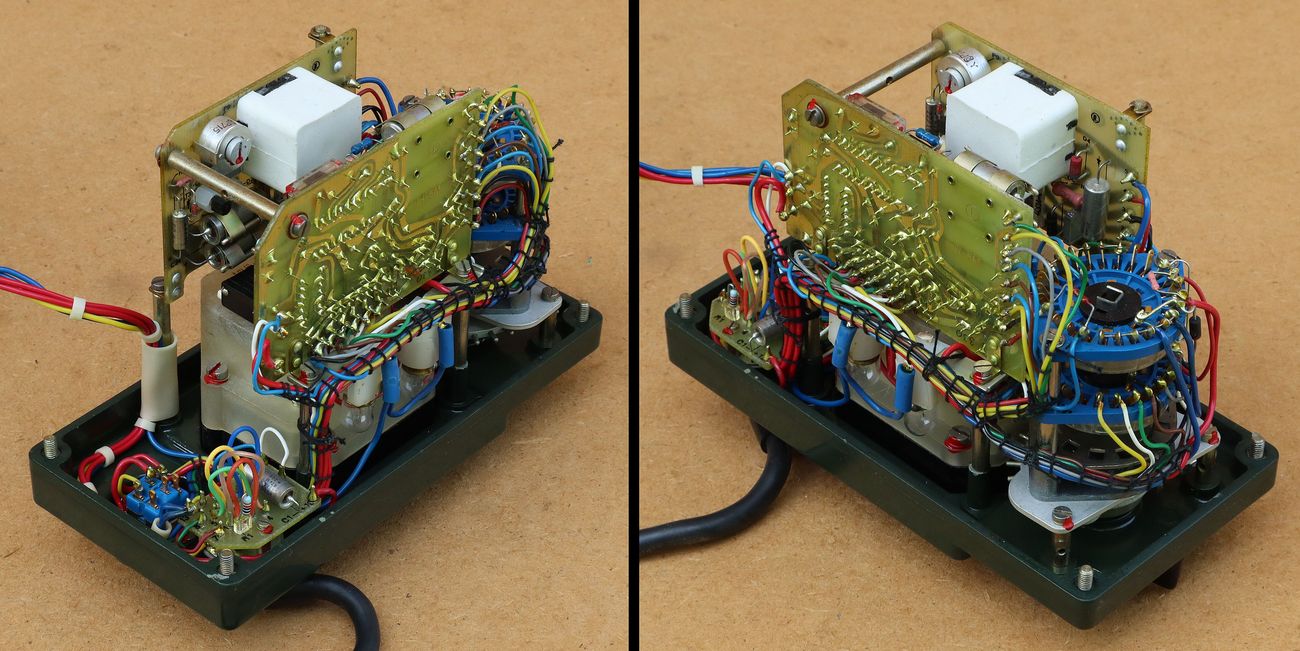

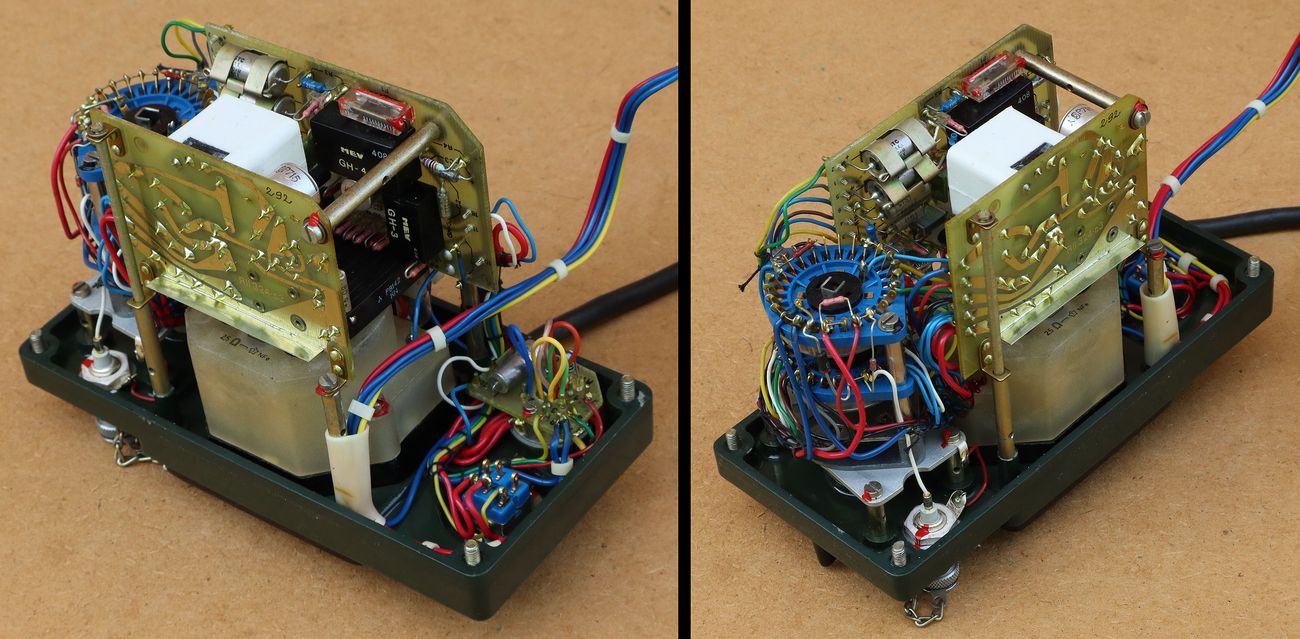

Dvije pločice se rasklope poput knjige čime se dobiva pristup svim komponentama za servis.

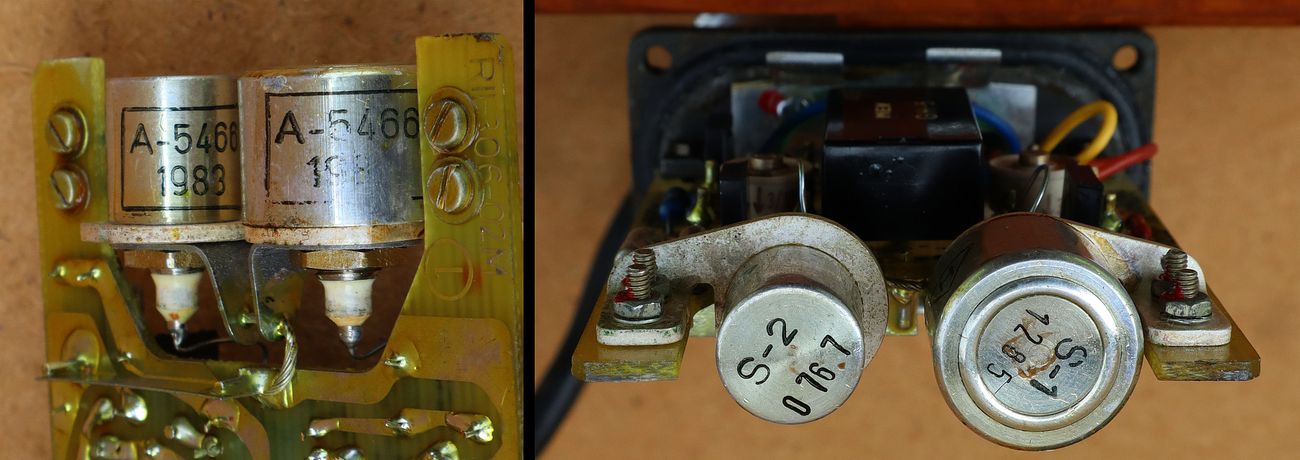

Mjerni instrument ima oznaku mađarske tvrtke GANZ, specijalizirane za proizvodnju različitih elektroničkih i električnih mjernih instrumenata, uređaja i komponenti te napajanja.

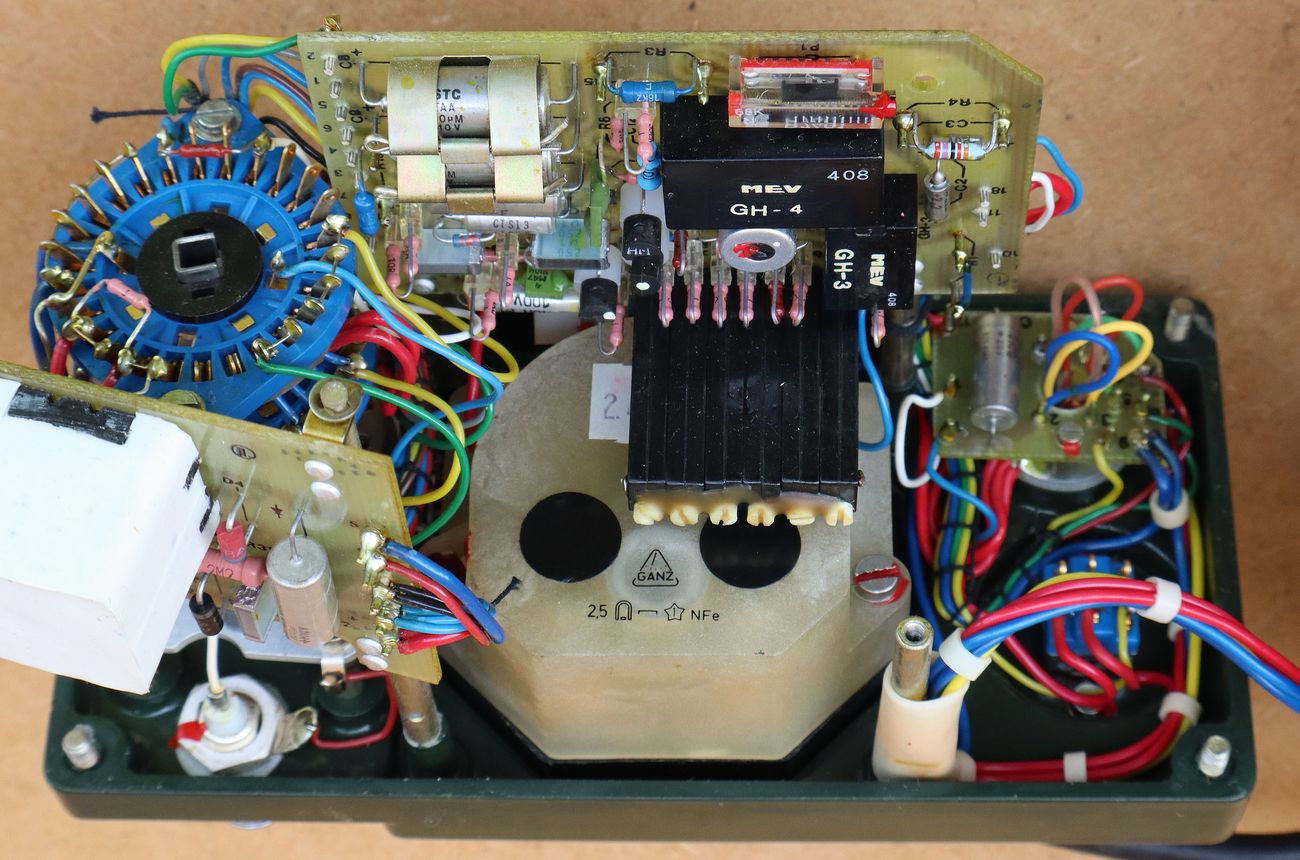

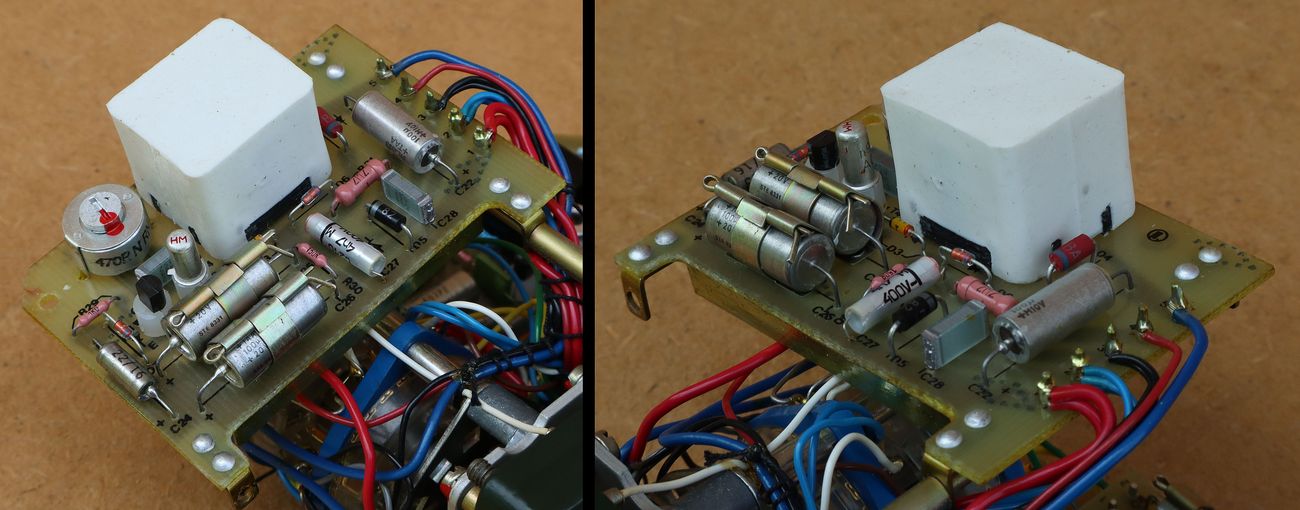

Pločica DC/DC pretvarača. S obzirom da uređaj nije ispravan, ne znam koliki je izlazni napon iz pretvarača, no sasvim sigurno se iz baterijskog napona 1,2 V dobivaju viši naponi za mjerna pojačala (reda 12 V) kao i visoki napon za Si(Li) detektore (reda 100 V).

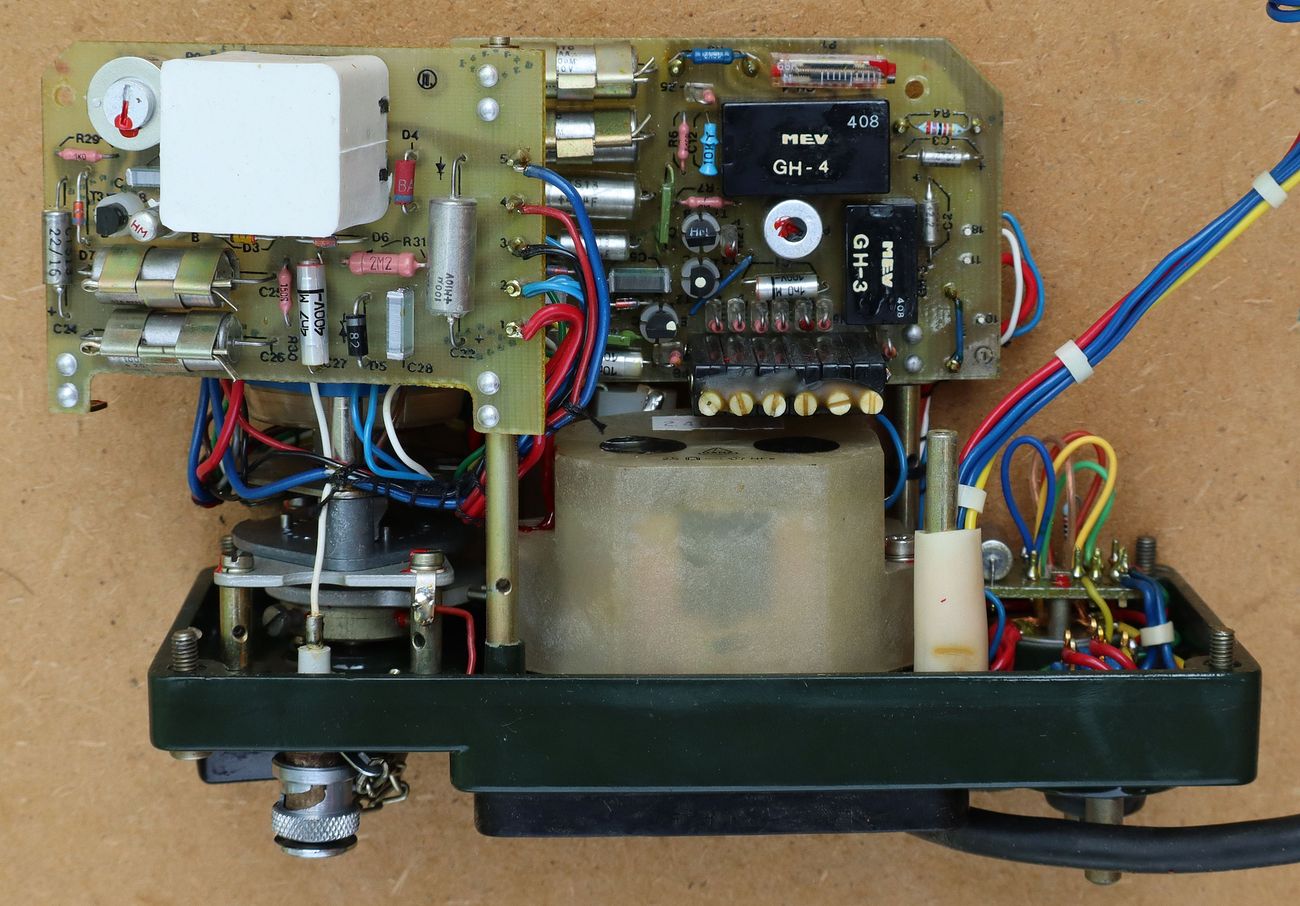

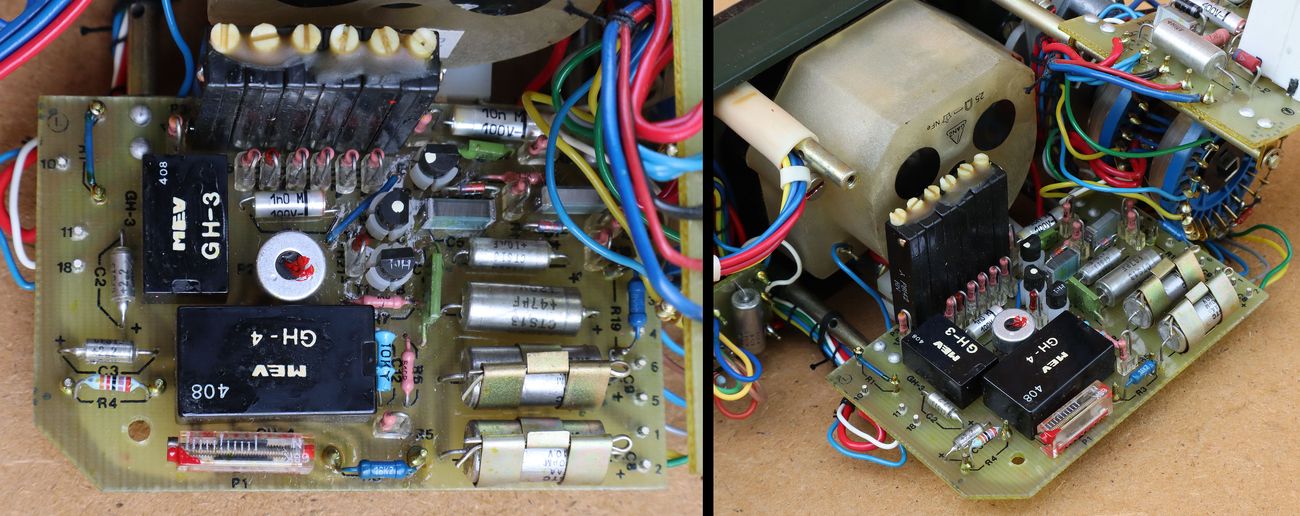

Pločica sa mjernim pojačalima. Šest preciznih potenciometara vjerojatno služi za kalibraciju šest mjernih opsega instrumenta. Opet se koriste hibridni integrirani sklopovi MEV, ovaj puta sa oznakama GH-3 i GH-4. S obzirom da je u detektorskog glavi hibrid oznake GH-5, onda su ovo vrlo vjerojatno namjenski izrađena hibridna pojačala specijalno za određene serije mađarskih detektora radijacije.
Na Internetu je nemoguće naći elektroničku shemu mjerača radijacije IH-5M kao ni bilo kakve tvorničke podatke o Si(Li) detektorima i drugim specijalnim komponentama (hibridnim integriranim krugovima, transformatorima i slično) ugrađenim u njega. S obzirom da je prošlo 40 godina od proizvodnje ovih uređaja, većina sačuvanih primjeraka ima neke električne neispravnosti, uglavnom zbog dotrajalosti ugrađenih komponenti. S obzirom da se većina tih komponenti odavno više ne proizvodi ili se ne proizvodi u takvom obliku, popravak je moguć samo uz adekvatne modifikacije. To je svakako malo isplativo, jer mjerač radijacije IH-5M spada u kategoriju jeftinih uređaja masovne proizvodnje iz 1980-tih godina, te se danas se već vrlo jeftino mogu kupiti puno bolji detektori i mjerači različitih vrsta radijacije.
