Projekt ELEKTRONIČKA META

Sadržaj stranice

PCP

U posljednje vrijeme postalo je popularno precizno gađanje snažnijim zračnim puškama (PCP) na velike udaljenosti koje iznose od 50 metara do preko 300 metara.

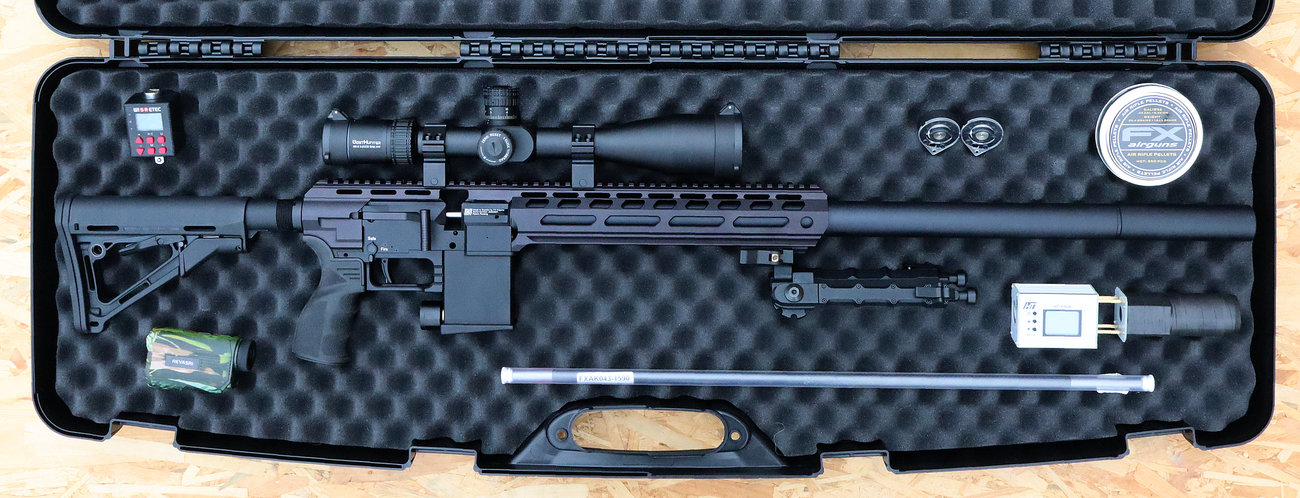

PCP zračna puška FX DRS Tactical (Combat) u kalibru 6,35 mm (.25) iz moje kolekcije.

Municija za zračnu pušku kalibra 6,35 mm (dijabole i slagovi) nabavljivi su u različitim oblicima i težinama u rasponu 1,3 – 3,3 grama. Prosječni projektil (slag) težine 2,3 grama PCP puška FX DRS može ispaliti brzinom od oko 300 m/s što daje energiju od oko 100 J. Lakše projektile može ispaliti nadzvučnom brzinom.

Za precizno gađanje projektili se nikad ne ispaljuju velikim brzinama, posebice ne nadzvučnim. Najbolju preciznost pogodaka sa mojom puškom postižem kod izlaznih brzina u rasponu 275 – 285 m/s za dijabole i 285 – 295 m/s za slagove. Pri brzini većoj od 310 m/s projektil već ulazi u transoničnu zonu gdje turbulencije zraka jako narušavaju stabilnost te on spiralno “pleše” u letu i skreće s putanje. Male brzine nisu toliko kritične, no ako se gađa na daljine preko 150 metara onda je na brzinama manjim od 270 m/s pad projektila već prilično velik i potrebno je velika kompenzacija ciljne točke po visini.

PCP puška FX DRS Tactical bez problema postiže preciznost od 0,5 mrad (mili-radijana). To znači da će na 50 metara grupa pogodaka biti unutar 25 mm, na 100 metara unutar 50 mm i tako dalje. Međutim, sa određenim nadogradnjama i finim podešavanjem (tuniranjem) puške na određeni tip municije postiže se i dvostruko bolja preciznost.

Za precizno gađanje PCP puškom na velike daljine potrebna vam je osnovna oprema poput laserskog mjerača daljine do mete, mjerača brzine projektila na ustima cijevi (kronometar) i balističkog kalkulatora. Ukoliko iz puške želite izvući maksimalnu moguću preciznost onda morate koristiti i neke nadogradnje poput posebne cijevi za gađanje dijabolama i gađanje slagovima (različit korak uvijanja žljebova), posebne nosače (vodilice) cijevi, harmoničke tunere (utege) za kompenzaciju mikro-vibracija cijevi, po potrebi poboljšane (stabilnije i preciznije) regulatore zraka kao i poboljšane sisteme okidanja i kontrole zračnih ventila. Potreban vam je naravno i kvalitetan optički nišan, podesivi kundak te ostala pomagala za stabilizaciju puške poput bipoda ili tripoda (nožica), podložaka, naslona i slično.

Preciznost gađanja s tehničke strane najviše ovisi o pravilnom odabiru municije i pravilnom podešavanju puške na tu municiju. Svaki tip municije je precizan samo u određenim granicama izlazne (početne) brzine i brzine vlastite rotacije. PCP pušku nije dovoljno samo podesiti da daje odgovarajuću izlaznu brzinu projektilu (tlak regulatora), nego je i čitav sistem rada zračnih ventila i regulatora (brzina i vrijeme otvaranja i zatvaranja) potrebno balansirati i ugoditi na optimalne performanse.

Naravno, veliki utjecaj na preciznost pogodaka ima i sama uvježbanost strijelca, kako glede ispravnog ciljanja, okidanja i općenito kontrole puške, tako i glede izračuna i procjene odstupanja nišanske točke s obzirom na balističke elemente i trenutne meteorološke uvjete gađanja, posebice utjecaja vjetra i drugih atmosferskih čimbenika. No, sve ovo čini precizno gađanje PCP puškama na velike daljine izrazito zabavnim.

Visokotlačni kompresor 300 bara za PCP pušku.

Za PCP pušku morate imate visokotlačni kompresor deklariran za najmanje 300 bara. Spremnici zraka (plenumi) za PCP puške mogu biti različite litraže no maksimalni tlak na koji se pune je najčešće oko 250 bara. Moja FX DRS ima „skriveni“ spremnik zraka i on je zapravo cilindrična obloga oko cijevi puške. Cilindar je zapremine 260 kubičnih centimetara (cc) i u tu zapreminu stane 60 litara zraka pod tlakom od 230 cc. To je dovoljno za ispaliti 40 projektila težine 1,6 grama brzinom 280 m/s. Mnoge PCP puške imaju puno veće cilindre i boce za zrak te mogu ispaliti preko 100 korisnih hitaca, pogotovo ako su u manjem kalibru. Međutim, ja sam htio PCP pušku koja na sebi nema naglašene velike boce za zrak. Nemam nikakvih problema sa punjenjem puške, bilo preko kompresora ili preko neke druge (ronilačke) boce. Kompresor sa slike dopuni moju pušku za 2 minute te je opet spremna za slijedećih 40 hitaca.

Zašto elektronička meta?

Kod rekreativnih i takmičarskih gađanja na velike udaljenosti strijelci se susreću sa nekoliko praktičnih problema što se tiče samih udaljenih meta i detekcija pogodaka u iste. Za zračne puške se obično koriste optički ciljnici povećanja do 24 puta (takav je i na mojoj puški) što je dovoljno za precizno ciljanje i na maksimalnim daljinama (>300 m). Međutim, sitni tragovi pogodaka uobičajenih kalibara 4,5 mm do 6,35 mm vrlo teško se uočavaju već na daljinama preko 100 metara čak i preko takvih optika.

Posebno se teško uočava gdje su otprilike završili promašaji cijele mete, što je čest slučaj kod prvih hitaca na novim daljinama i uvjetima gađanja. Strijelci ovdje često potroše veliku količinu municije na pokušaje nasumične korekcije ciljne točke, ne bi li napokon uspjeli uočiti neki promašaj ili pogodak za točnu korekciju. Još jedan problem sa metama je što se kod preciznog gađanja meta brzo potroši (bude grupirano izbušena), a onda je potrebno fizički zamijeniti metu na velikoj udaljenosti što baš i nije praktično.

Monokulari većeg optičkog povećanja

Strijelci se služe raznim načinima za rješavanje ovih problema. Često se koriste dodatni dalekozori ili monokulari većeg optičkog povećanja kako bi se uočili pogoci na udaljenoj meti. Takve optike nisu jeftine, a nisu uvijek ni praktične za upotrebu. Monokular i stativ je puno dodatne opreme za nošenje na gađanje i često je uz strijelca potrebna još jedna osoba koja prati pogotke ili promašaje preko monokulara u realnom vremenu.

Metalni gongovi

Za same mete se često koriste obješeni metalni „gongovi“ koji se zanjišu i zvone kad ih pogodi metak. Strijelac će preko optičkog ciljnika jasno vidjeti njihanje gonga, a vjerojatno čuti i zvuk pogotka do određene udaljenosti što naravno ovisi o izvedbi samog gonga, energiji projektila na mjestu udara, okolnom zvučnom zagađenju i atmosferskim prilikama tijekom gađanja.

Jeftina nadogradnja takve metalne mete je postavljanje zvučnog senzora na istu. To je u osnovi mali mikrofon prislonjen na metu ili postavljen u neposrednu blizinu iste. Mikrofon hvata zvuk udarca metka u gong, što je uvijek puno jači zvuk od prirodnih okolnih zvukova, te se amplituda tog signala lako elektronički izdvaja i dalje koristi za aktiviranje neke dodatne pojačane zvučne ili svjetlosne indikacije preko zvučnika i/ili snažnije bljeskalice. Problem kod takvih senzora je što indikacijska bljeskalica mora biti blizu mete tako da ju strijelac vidi u optičkom ciljniku i naravno mora biti okrenuta prema strijelcu. Time postoji mogućnost da se pogodi i uništi ova indikacija. Isto tako, ako je odmah iza mete neki grudobran, događa se da kod promašaja u gong udare obijeni komadi samog projektila, kamenja ili zemlje koji onda aktiviraju senzor i daju lažnu potvrdu pogotka.

Sustav zvučne i/ili svjetlosne potvrde udarca projektila u metu mogao bi se izvesti i bežično preko nekih standardno široko dostupnih digitalnih TX/RX modula, posebice preko popularnih LoRa modula velikog dometa. Međutim, sve ove indikacije mogu potvrditi samo pogodak u metu koja može biti različite veličine za različite udaljenosti, no nikako ne mogu detektirati i točno mjesto pogotka u metu, a posebno ne smjerove promašaja.

Komercijalni sistemi elektroničkih meta

Za preciznu elektroničku detekciju mjesta pogotka projektila u metu razvijeno je nekoliko komercijalno dostupnih sistema. Neki sistemi se baziraju na zvučnoj (akustičkoj) triangulacija mjesta pogotka preko više mikrofona, neki sistemi koriste svjetlosnu (optičku) zavjesu (mrežu) napravljenu od IC dioda ili lasera, kod nekih se koriste kamere koje snimaju metu i softver koji vrši analizu slike glede nastalih pogodaka. Kod nekih novijih sistema se koriste mikrovalni Doppler radari.

Akustične elektroničke mete se sastoje od pravokutnog okvira na čije rubove su postavljeni akustički senzori (mikrofon ili piezo senzor). Sama meta koja je rastegnuta preko okvira mora biti od određenog materijala koji ravnomjerno prenosi zvučni val. Za nadzvučne projektile (vatreno oružje) to je obično papir, a za podzvučne projektile (zračno oružje) se koristi neka vrsta gumirane membrane. Elektronika mjeri vremensku razliku u kojoj zvučni val stiže do svakog pojedinog mikrofona. Koristeći principe trigonometrije (triangulacije) i poznatu brzinu širenja zvuka, softver izračunava precizne X i Y koordinate pogotka. Problem je što brzina širenja zvuka ovisi o temperaturi i drugim čimbenicima pa je potrebno stalno mjerenje tih elemenata i elektronička kompenzacija istih kod izračuna.

Kod optičkih sustava sa svjetlosnom mrežom preko mete je postavljen niz infracrvenih (IC) svjetlosnih izvora (LED dioda ili lasera) i odgovarajućih fotoelektričnih prijemnika, stvarajući gustu, nevidljivu optičku mrežu (zavjesu, zaslon). Kada metak proleti kroz tu mrežu, on fizički prekida jedan ili više svjetlosnih putova. Elektronika detektira koji su točno svjetlosni putovi prekinuti i na temelju koordinata prekinutih zraka, određuje položaj i rezultat pogotka.

Sustavi bazirani na obradi slike koriste jednu ili više kamera postavljenih ispred ili sa strane mete koje kontinuirano snimaju sliku cilja. Softver za obradu slike analizira svaki kadar u realnom vremenu. Algoritmi traže promjene na slici (poput nove rupe, promjene boje, ili čak laserske točke ako se koristi laserski simulator) kako bi locirali udarac i prikazali ga na virtualnoj meti.

Radarski sustavi su relativno novi i najskuplji od svih ostalih. Koriste se posebni mikrovalni Doppler radari optimizirani za detekciju malog i brzog objekta (metka) na vrlo kratkoj udaljenosti. Većina preciznih sustava koristi dva ili više radara smještenih oko mete tako da im se snopovi preklapaju. Analizom kuta i vremena povratka signala iz različitih senzora istovremeno, sustav triangulira točnu X i Y koordinatu prolaska metka kroz virtualnu ravninu mete.

Problem kod radara je što je vrlo teško precizno izmjeriti projektile koji prolaze vrlo blizu ili previše daleko od antene radara. Kad je projektil vrlo blizu onda je i vrlo kratko vrijeme odbijanja radarske zrake i tima jako mala Dopplerova promjena frekvencije koju treba detektirati. S druge strane, što je metak udaljeniji od antene to će njegova refleksija biti slabija i samim time teža za detekciju. Potreban je precizan hardver (niskošumna pojačala) i složeni algoritmi softvera da se ispravno detektira i izračuna korisni odjek od smetnji.

Vlastiti projekt

Svaki od opisanih komercijalnih sustava ima neke svoje prednosti i nedostatke, no najveći problem je cijena ovakvih sustava koja ide od 800 eura na više. Za početnu cijenu dobivate akustični sustav prilično nezgrapan za postavljanje i kalibraciju, za koji je potreban potrošni materijal (zamjena meta) i koji je prilično nepraktičan za rekreativno gađanje iz zračnog oružja na različitim lokacijama i udaljenostima mete.

Cilj ovog projekta je vidjeti može li se osmisliti neko jeftinije rješenje koje će biti dovoljno pouzdano i praktično upotrebljivo za detekciju pogodaka iz zračnog oružja, a onda i bilo kojeg drugog vatrenog oružja.

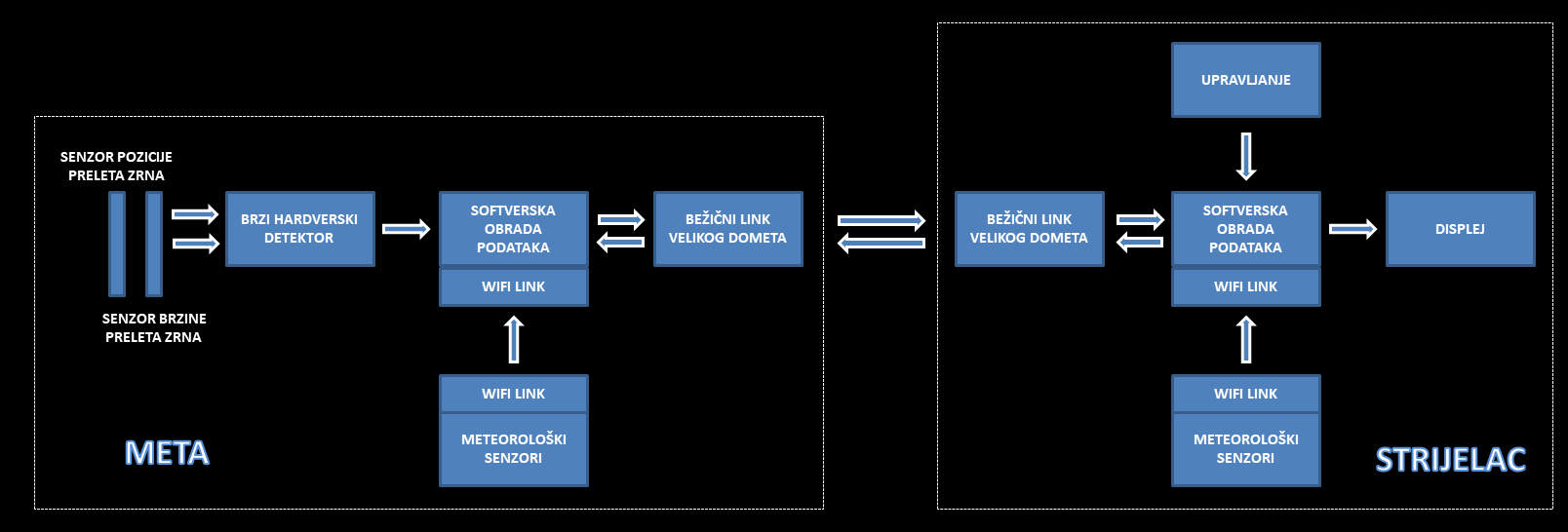

Ovo je osnovna blok shema i zamisao mojeg projekta. Razvoj će ići postepeno, od osnovnih sklopova prema opcionalnim dodacima.

U početku sam opisivao razvoj ovog projekta na jednoj stranici, međutim, sam proces je nailazio na stalne hardverske i softverske probleme u svim segmentima, koje i dalje rješavam. Stoga sam, zbog preglednosti, razdijelio opise na funkcionalne cjeline.

Optička zavjesa elektroničke mete

Izazovi dizajna i fizikalna ograničenja lasera

Temelj ove elektroničke mete su optički senzori. Oni su se nametnuli kao jedino moguće rješenje jer akustični senzori, kamere, radari i slični sustavi ne mogu pouzdano funkcionirati s malim kalibrima podzvučnih brzina, ili su u DIY izvedbi s komercijalno dostupnim komponentama praktički neizvedivi.

Uložio sam mnogo vremena i sredstava kako bih pronašao optimalne optičke komponente. Za aktivnu površinu mete od 260×260 mm potrebno je instalirati najmanje 2×64 optičkih parova (ukupno 128 senzora i 128 izvora svjetlosti). Time se postiže fizička razlučivost od 4 mm, što je u teoriji dovoljno za detekciju i najmanjeg projektila kalibra 4,5 mm. S obzirom na to da je riječ o iznimno velikom broju komponenti, cijena pojedinačnog elementa igra ključnu ulogu u ekonomskoj isplativosti projekta.

Problem kolimacije i geometrije svjetlosti

Već tijekom prvih eksperimenata pokazalo se da su za stabilnu svjetlosnu zavjesu od presudne važnosti dva fizikalna preduvjeta:

Iznimno precizno geometrijsko poravnanje optičkih parova (ako se koriste laserske diode).
Potpuna kolimacija svjetlosti (ako se koriste klasični, nekoherentni izvori poput infracrvenih dioda).

Nakon testiranja različitih kombinacija s infracrvenim (IC) diodama i crvenim laserima kao jedinim cjenovno prihvatljivim opcijama, pokazalo se da je u samogradnji lakše postići strogu mehaničku geometriju s crvenim laserima, nego kvalitetnu optičku kolimaciju s IC diodama.

Zašto klasične IC diode i leće ne funkcioniraju?

Preširok snop zračenja: Čak i IC diode s najužim snopom (~3°) na udaljenosti od 300 mm stvaraju preširoku točku koja bez problema neželjeno aktivira nekoliko susjednih senzora.
Gubitak svjetlosti: Mehaničke maske (prorezi, rupice, sjenila) drastično smanjuju iskoristivu količinu svjetlosti s IC izvora. To bi rezultiralo prevelikom potrošnjom struje za svih 128 izvora i zahtijevalo ugradnju skupih, brzih naponskih komparatora na svakom prijemnom senzoru.
Nedostatak optike: Namjenske kolimacijske leće za te duljine (260 mm) nisu komercijalno dostupne, pogotovo ne za IC spektar. Čak i skupe leće za vidljivi spektar (poput kombinacije linijskih lasera s Powellovom lećom i masivnih akrilnih Fresnelovih leća preko 300 mm) u praksi daju rezultate ispod razine prihvatljivosti, jer linijski laser nije savršen točkasti izvor, a jeftine leće unose previše aberacija.

Izazovi jeftinih kineskih laserskih modula

Kako bi projekt ostao u razumnom cjenovnom razredu, jedini preostali izbor bili su pristupačni kineski laserski moduli za crveno svjetlo (snage 5 mW, promjera 6 mm). Oni međutim donose dva teška hardverska problema:

Neprecizna interna geometrija: Snop svjetlosti unutar modula rijetko je savršeno centriran na os kućišta. Pomak tijela lasera od samo 1 mm uzrokuje pomak projicirane točke za čak 5,76 mm na udaljenosti od 330 mm (što je realna udaljenost kada se uračunaju montažni okviri i cjevasti tuneli/sjenila za senzore). Za posve točnu optičku mrežu, odstupanje projicirane točke ne smije prelaziti 0,1 mm, što zahtijeva pozicioniranje lasera na stoti dio milimetra. Budući da svaki laserski modul ima drugačiju internu geometriju, koja se dodatno narušava okretanjem jeftinih, necentriranih leća pri fokusiranju, rješenje je bilo osmisliti noseći okvir koji dopušta neovisno, mikro-precizno mehaničko podešavanje svakog od 128 lasera.
Kvaliteta fokusa: Jeftine akrilne leće s klimavim mehaničkim navojima otežavaju podešavanje. Dok je kod nekih modula moguće dobiti pravilnu točku, kod drugih se dobiva elipsa ili nepravilna mrlja. Najlošiji moduli stvaraju blijede aureole i svjetlosne sjene koje padaju na susjedne senzore, uzrokujući lažna očitanja. Što je najgore, kad podesite sve fokuse što je najbolje moguće, bilo kakve jače vibracije (na primjer udarac metka u okvir mete), mogu na mikroskopskoj razini pomaknuti klimavi navoj i oprugu koja pritišće leću, što uzrokuje trenutni odmak projicirane točke izvan površine senzora.

Termalna nestabilnost laserskih dioda

Drugi ogroman problem, karakterističan za sve poluvodičke laserske diode, jest njihova izrazito visoka temperaturna osjetljivost. Svaka promjena temperature za samo 1 °C uzrokuje promjenu izlazne snage lasera za oko 1%.

U realnim terenskim uvjetima, toplinski raspon rada mete je ekstreman:

Vanjska temperatura ovisno o godišnjem dobu varira od -5 °C do 35 °C.
Uslijed vlastitog rada i disipacije 128 modula unutar zatvorenog metalnog kućišta, ljeti temperatura unutar mete može porasti i preko 50 °C.

Ovaj toplinski skok mijenja snagu lasera za više od 50%. Pri visokim temperaturama pad snage je toliki da laseri više ne emitiraju dovoljno svjetlosti za aktivaciju senzora iznad praga logičkog prepoznavanja stanja (0 ili 1).

Budući da su laseri zbijeni u dvije linije unutar montažnog kanala, njihovo zagrijavanje nije jednoliko, što znači da čista softverska dinamička kompenzacija snage nije dovoljna. Sve lasere je potrebno mehanički/termički spregnuti i aktivno održavati temperaturu kućišta u prihvatljivim granicama (unutar ±10 °C). Izvesti takvu termičku spregu (npr. preko masivnih aluminijskih blokova ili termalnih podloški) iznimno je teško ako moduli istovremeno moraju ostati mehanički podesivi i lako zamjenjivi.

Zaključak

Mehanička izvedba, mikro-precizno optičko poravnanje te električna i toplinska stabilizacija svjetlosne zavjese predstavljaju najteži inženjerski zadatak u ovom projektu.

Uz sve navedeno, životni vijek jeftinih lasera na gornjim granicama njihova rada prilično je nepredvidiv. Zbog toga je cjelokupna arhitektura elektronike i kućišta morala biti dizajnirana na strogo modularan način, osiguravajući mogućnost brze, pojedinačne i bezbolne zamjene neispravnog lasera na samom terenu.

Dizajn i izrada nosećeg okvira

Tranzicija tehnologija: CNC naspram 3D ispisa

Kada sam krenuo s izradom prvih nosača za senzore, iz prašine sam izvadio svoju malu CNC glodalicu te obnovio znanje rada u programima VCarve (CAD dizajn) i Mach3 (upravljanje strojem). Pomoću njih sam uspješno izglodao prvi probni okvir u drvetu.

Međutim, moderni 3D printeri danas pružaju mogućnost znatno brže izrade iznimno kompleksnih predmeta od različitih vrsta tehničke plastike. Budući da sam već duže planirao nabavu 3D printera za izradu kućišta i elemenata za ugradnju elektronike, ovaj projekt me napokon potaknuo na kupnju Bambu Lab H2S sa AMS Combo sustavom, koji se u prvoj polovici 2026. godine nametnuo kao optimalan izbor za moje potrebe.

Potraga za idealnim CAD softverom

Kupnja 3D printera donijela je i potrebu za svladavanjem nekog od programa za 3D modeliranje:

FreeCAD (Prvi pokušaj): Krenuo sam s ovim besplatnim programom za parametarsko modeliranje, no starija organizacija radnog prostora u tom trenutku mi nije odgovarala pa sam potražio alternativu.
DesignSpark Mechanical (DSM): Prebacio sam se na DSM koji se temelji na tehnologiji izravnog modeliranja (Direct Modeling). Za razliku od FreeCAD-a, DSM je fokusiran na brzinu kroz intuitivni princip “povuci-poguraj” (Pull/Move). Budući da ga je razvio RS Components, izvrsno je prilagođen elektronici – omogućuje uvoz 3D modela tiskane pločice s komponentama i dizajniranje kućišta izravno oko nje.

Zamka komercijalnog softvera u cloudu

Ubrzo se pokazalo da DSM, kao i većina sličnih programa, u besplatnim verzijama ima ozbiljna ograničenja – poput zaključavanja osnovnih alata za uvoz i izvoz popularnih 3D formata (npr. STEP datoteka). To znači da ih možete besplatno koristiti samo za edukaciju, dok za ozbiljan praktičan rad morate platiti punu komercijalnu cijenu. Posebno su problematični 3D programi koji ne mogu raditi offline, već vas prisiljavaju na rad u cloudu, dijeljenje autorskih uradaka i potpunu ovisnost o proizvođaču softvera.

Povratak na FreeCAD (Pobjeda otvorenog koda)

Zbog navedenih ograničenja vratio sam se na FreeCAD koji je potpuno besplatan, radi stopostotno offline i nema nikakvih restrikcija. Ubrzo sam ušao u „štos“ i shvatio da se radi o iznimno svestranom programu golemih mogućnosti. Već nakon jednog popodneva učenja mogao sam nacrtati složene nosače i uvesti gotov PCB iz KiCad-a kako bih precizno definirao montažne rupe. FreeCAD je u međuvremenu izdao i novu, znatno moderniziranu verziju s izvrsno organiziranim radnim prostorom, čime je trajno postao moj primarni CAD alat. Sam KiCad se također pokazao izvanrednim i jednostavnim alatom za brzi dizajn tiskanih pločica spremnih za izvoz u 3D formate ili industrijske standarde (Gerber datoteke).

Realnost 3D ispisa i priprema u Sliceru

Osim 3D modeliranja, proces zahtijeva i svladavanje softvera za pripremu tiska (Slicer), u mom slučaju programa Bambu Studio. Slicer uzima 3D model i “reže” ga na tanke vodoravne slojeve, generirajući G-kod koji printeru govori kamo da pomiče mlaznicu i koliko plastike da istisne (princip vrlo sličan radu Mach3 softvera na CNC glodalici).

Slicer nudi stotine opcija i ako parametri nisu dobro podešeni, ispis će biti deformiran ili posve neuspješan. Srećom, Bambu Studio ima vrhunski predefinirane profile za svoje printere, pa se inženjer može fokusirati uglavnom na postavke koje definiraju čvrstoću objekta (postotak ispune – infill, broj vanjskih stijenki – walls i sl.).

Zaključak je jasan: 3D ispis nije ni blizu jednostavan kao klasični ispis na papir. Bez dubokog upoznavanja sa specifičnostima samog printera, geometrijom u Sliceru i svojstvima filamenta, korisnik je ograničen samo na ispisivanje tuđih, gotovih modela s interneta – a čak ni to neće uspjeti bez dobro podešenih parametara.

Mehaničko rješenje i terenski izazovi

Nosače za optičke senzore izradio sam od ASA plastike (iznimno otporan materijal na UV zračenje, temperaturu i mehaničke udarce) i ispali su tehnički besprijekorno.

Međutim, pokazalo se da je sama izrada plastike zapravo najlakši dio posla oko svjetlosne zavjese. Iako je prvi prototip na testiranjima prošao izvrsno, stabilan rad u svim vremenskim i terenskim uvjetima zahtijevat će dodatne modifikacije.

Rješenje za mikro-poravnanje: Fino geometrijsko poravnanje svakog od 128 lasera riješio sam na jednostavan način – preciznim savijanjem modula na njihovim 1 cm dugim čvrstim električnim žicama kojima su zalemljeni na robusnu tiskanu pločicu (PCB). Nakon što se snopovi idealno centriraju, sve se zalije i trajno fiksira namjenskim silikonom. U laboratorijskim uvjetima ovaj je sustav pokazao iznimnu stabilnost.
Novi izazov – Termo-mehanika: Pojavom problema termičke nestabilnosti lasera (grijanje 128 modula unutar kanala), dizajn okvira morat će se dodatno modificirati kako bi se osiguralo kvalitetno hlađenje i odvođenje topline, a da se pritom ne naruši mogućnost finog podešavanja i brze zamjene modula.

Ipak, ovi početni uspjesi u laboratoriju bili su snažan vjetar u leđa za prelazak na razvoj softvera. U konačnici, kompleksni ugrađeni sustavi ne mogu se razvijati izolirano, komponentu po komponentu. Potreban je paralelan razvoj hardvera i softvera (co-design), jer u embedded svijetu fizika hardvera izravno uvjetuje logiku softvera, i obrnuto.

Senzorska elektronika

S obzirom da sam ja „stari“ elektroničar prva zamisao se bazirala na diskretnim logičkim čipovima bez upotrebe MCU-a, displeja i bilo kojih drugih modernih tehnologija (iako istini za volju MCU odavno nije moderna tehnologija, u masovnoj primjeni je još od 1990-tih godina). RS latchevi (zasuni) bi zaključali stanja svih senzora i to stanje bi bilo prikazano na nekoj LED matrici. Jednom tipkom se stanje resetira i sve je spremno za novi hitac.

Međutim, ubrzo se došlo do niz praktičnih problema, uključujući i to da je logičke čipove sa RS latchevima danas već vrlo teško nabaviti. Sustav svakako mora biti bežičan i nekako je trebalo osmisliti način da se informacije sa 128 senzora pouzdano prenesu na daljinu do 300 metara. Ako se želim držati „dobre stare elektronike“ sa diskretnim logičkim čipovima, onda svakako moram koristiti brze čipove serije 74HC (25-50 MHz) ili još brže čipove serije 74LVC ili 74AUC (200-500 MHz). Povijesno gledano, pomoću ovakvih diskretnih čipova napravljena su cijela računala pa onda nema razloga da se ne napravi i puno jednostavnija logika za moj projekt.

Pa ipak, kad sam projekt krenuo razvijati u tom smjeru, uskoro se pokazalo kako implementacija 128 kanala pomoću diskretnih čipova postaje vrlo složena glede broja potrebnih čipova, njihovih ožičenja i u konačnici potrošnje struje sve te sile čipova. Trebao bi iz svega kreirati zapravo neko 8-bitno ili 16-bitno računalo što bi uključivalo ALU (aritmetičko-logičku jedinicu), registre, brojače i upravljačku jedinicu. Moglo bi se implementirati i hardverske automate stanja (Finite State Machines) ili izraditi vlastite serijalizatore i deserijalizatore (SERDES) koji pretvaraju 128 bitova u jedan brzi serijski tok podataka. U najboljem slučaju za prioritetno kodiranje 128 kanala u 7 bita (binarno), trebalo bi mi uz one senzorske još oko 20 dodatnih čipova (npr. 74HC148 za kodiranje i 74HC32 za logičko zbrajanje izlaza). Ne treba ni govoriti da je danas nabavka ovih čipova logistički poduhvat koji lako završi kao nemoguća misija.

Vrlo brzo je postalo jasno da su moje romantične ideje oko diskretne logike za ovaj projekt danas već praktično i logistički vrlo teško izvedive. Svakako je trebalo ubaciti moderne mikrokontrolere (MCU) u cijelu ovu priču oko obrade senzorskih podataka. Međutim, uvođenjem MCU-a pojavljuje se novi problem, a to je brzina. Dok je preko hardverske logike protok signala praktički trenutan, MCU ovisno o taktu traži određeno vrijeme za izvršenje programskog koda, a to vrijeme je generalno presporo za detekciju brzine metka na svih 128 senzora. Trebalo je dakle razdvojiti brzu hardversku logiku od spore programske logike. Tu su opet od pomoći jedino RS latchevi, odnosno memorije stanja.

Iako sam već nabavio sve diskretne čipove (Schmitt invertere, RS latcheve i multipleksore), pokazalo se da je ova količina čipova kritična za smještaj unutar malog prostora okvira mete. Tako sam se napokon odvažio na FPGA čipove što se na kraju pokazalo kao puno jednostavnije i puno fleksibilnije rješenje od diskretnih logičkih čipova.

Za elektroničke projekte su današnji moderni hardver i softver, te moderni integrirani krugovi poput FPGA/CPLD i MCU/CPU, daleko superiornije rješenje od bilo kakve diskretne izvedbe sklopova.

Za CPLD programiranje morao sam naučiti osnove rada u Quartus II programu. Iako se na prvi pogled čini da je za učenje svih tih silnih programa potrebno ogromno vremena i truda, zapravo je puno više truda i resursa potrebno za forsiranje diskretne elektronike (izbjegavanje modernih čipova) sa kojom je u konačnici nemoguće ili posve neisplativo danas sastavljati neke kompleksne sklopove.

Arhitektura MCU-a na meti

Potraga za determinizmom i GPIO resursima

Mikrokontroler (MCU) predstavlja središnji živčani sustav elektronike na strani mete i na strani strijelca. Na samoj meti, primarni zadatak MCU-a je čitanje podataka iz CPLD-ova, njihova obrada te oblikovanje za pouzdano bežično slanje preko LoRa modula dugog dometa.

Međutim, meta ne šalje samo podatke o pogocima. Kroz dvosmjernu LoRa vezu, prema zaslonu strijelca konstantno se odašilju podaci o brzini i smjeru vjetra kod mete (prikupljeni preko ESP-NOW protokola), telemetrija o stanju baterije te termalna stanja lasera i elektronike. Istovremeno, meta prima naredbe od strijelca poput onih za gašenjem lasera radi uštede energije, hardverskim resetom u slučaju kvara ili aktivacijom ventilatora za hlađenje i otpuhivanje prašine, lišća i kukaca s optičkih prozorčića. MCU stoga djeluje kao centralni integrator svih periferija (DS18B20 senzora, digitalnog potenciometra TPL0501 i opto-izoliranih releja).

Evolucija hardvera: Usporedba tri ključna MCU-a

Razvojni put projekta obilježila je potraga za mikrokontrolerom koji može zadovoljiti dva stroga kriterija: determinizam u mikro-sekundnom tajmingu i veliki broj slobodnih GPIO pinova. Kroz projekt su testirane tri generacije čipova: ESP32-WROOM-32D, ESP32-S3-WROOM-1 i Raspberry Pi Pico 2 RP2350 (Olimex Pico2-XL).

ESP32-WROOM-32D (Prva faza – Pokušaj s osnovnim ESP32)

Projekt je započeo na klasičnom ESP32 čipu. Iako je riječ o moćnom mikrokontroleru, on je u startu pokazao dva nepremostiva ograničenja za ovaj projekt. Kao prvo, broj fizički dostupnih GPIO pinova na pločici (svega 15 „čistih“ GPIO pinova) bio je premalen za upravljanje LoRa modulom, CPLD sabirnicom, relejima i senzorima. Kao drugo, da bi održavao Wi-Fi ili Bluetooth stog, ESP32 u pozadini mora vrtjeti FreeRTOS operacijski sustav. FreeRTOS koristi vremenske isječke (time-slicing) i prekide (interrupts) za prebacivanje između zadataka. U trenutku kada je MCU morao sinkrono, u mikrosekundi, pročitati 128 bita zaključanih podataka iz CPLD-a, FreeRTOS bi unio nepredvidivu softversku latenciju (tzv. jitter), što je uzrokovalo desinkronizaciju i kvarenje podataka pri svakoj softverskoj nadogradnji.

ESP32-S3-WROOM-1 (Druga faza – Više pinova, isti softverski problem)

Prelazak na jači ESP32-S3 donio je olakšanje u pogledu hardverskih resursa. S3 arhitektura nudi znatno više GPIO pinova (29 „čistih“ GPIO pinova), bolju organizaciju sabirnica i naprednije upravljanje memorijom. Mijenjao sam topologije spajanja dvaju CPLD-ova (od Daisy Chain ulančavanja do dviju potpuno zasebnih sabirnica) i redefinirao funkcije čitanja. Ipak, iako je hardver bio moćniji, softverski korijen problema ostao je isti – FreeRTOS je i dalje upravljao jezgrom, a sinkrono čitanje senzorske mreže i dalje je bilo krhko i podložno rušenju stabilnosti tajminga pri promjenama u kodu.

Raspberry Pi Pico 2 / RP2350 (Konačno rješenje i povratak determinizmu)

Odluka o prelasku na novu RP2350 arhitekturu (Pico 2) pokazala se kao ključna prekretnica. Za razliku od ESP32 obitelji, Pico 2 omogućuje pisanje koda na “Bare-Metal” način – izravno na hardver, bez ikakvog pozadinskog operacijskog sustava koji bi nepredvidivo presretao niti izvršavanja. To znači da kada program kaže “čitaj sada”, čitanje se izvršava trenutno i s fiksno predvidljivim brojem procesorskih taktova.

Osim toga, RP2350 posjeduje jedinstvene hardverske podsustave koje ESP32 uopće fizikalno nema:

PIO (Programmable I/O) blokovi: To su minijaturni, neovisni hardverski procesori unutar samog čipa koji mogu izvršavati vlastiti brzi kod za manipulaciju pinovima. PIO može preuzeti kompletnu komunikaciju s CPLD-ovima (generiranje sinkronog takta i čitanje podataka u točno definiranim nanosekundama), potpuno rasterećujući glavne dvije jezgre mikrokontrolera.
Dvostruki hardverski SPI i “pješački” sinkroni takt: Omogućuju paralelno i neovisno komuniciranje s LoRa modulom i brzim perifernim sklopovima bez konflikata na sabirnicama.

Rješenje problema deficita GPIO pinova: Olimex Pico2-XL

Unatoč superiornosti RP2350 čipa, standardna Raspberry Pi Pico 2 pločica i dalje pati od klasične embedded bolesti – nedostatka slobodnih GPIO pinova za ovako masivne projekte (26 „čistih“ GPIO pinova). Kako se sustav širio, slobodni pinovi su rapidno nestajali. Razmatrao sam opciju uvođenja sekundarnog mikrokontrolera samo za proširenje pinova (npr. iskorištavanje postojećeg XIAO ESP32-C6 koji preko UART-a komunicira s anemometrom), no to bi unijelo dodatnu kompleksnost i potencijalne točke kvara u komunikaciji.

Rješenje je pronađeno u obliku europskih razvojnih pločica Olimex Pico2-XL (i XXL). Inženjeri iz Olimexa iskoristili su puni potencijal RP2350 kućišta i na pločici fizički izveli čak 48 GPIO pinova. To mi je omogućilo da na jednom jedinom mikrokontroleru imam izravnu, brzu i hardverski čistu vezu sa svim elementima: od oba CPLD-a, preko svih 5 releja i temperaturnih senzora, pa sve do radarskih i piezo detektora.

Zaključak: Kombinacija Bare-Metal programiranja na RP2350 čipu (koja jamči stopostotni determinizam) i Olimexovog hardverskog dizajna s 48 pinova pokazala se kao idealna dobitna kombinacija za stabilan, dugoročan i profesionalan razvoj elektronike ove elektroničke mete.

Arhitektura MCU-a kod strijelca

Odabir HMI platforme i marketinške zamke

Na prijamnoj strani sustava (kod strijelca) bio je potreban napredan zaslon na kojem će se u realnom vremenu iscrtavati meta, pozicije pogodaka, balističke trajektorije i meteorološki podaci s terena. Pretraživanjem tržišta u uži izbor ušle su dvije hardverski srodne platforme sa 7-inčnim LCD zaslonima osjetljivim na dodir: Waveshare ESP32-P4-Touch-LCD-7″ i Elecrow CrowPanel Advanced ESP32-P4.

Na kraju je odluka pala na Elecrow CrowPanel Advanced s ESP32-P4 procesorom, pri čemu je 7-inčni zaslon korišten za razvojnu fazu, dok je 10.1-inčni zaslon visoke razlučivosti (1024×600 piksela) odabran za finalnu, radnu verziju terminala.

Zašto CrowPanel, koje su alternative?

U osnovi, što se tiče ovakvih kompletnih mikrokontrolerskih sustava sa displejima, imate izbor između Elecrow CrowPanela, gotovo identičnih Waveshare ploča, te Raspberry Pi i Arduino Mega sustava.

Arduino Mega (s čipom ATmega 2560)

Arduino Mega (s čipom ATmega 2560) je prastari, bazični 8-bitni mikrokontroler koji radi na svega 16 MHz. Dobra je stvar što se lako programira i uglavnom sve radi iz prve. Međutim, Arduino Mega jedva gura male ekrane rezolucije 320×240 piksela, malo složeniji kod će vidno usporiti osvježavanje ekrana i RAM memorija jednostavno nije dovoljna za bilo kakav napredniji projekt.

Raspberry Pi (4 ili 5)

Raspberry Pi (4 ili 5) je u osnovi minijaturno računalo koje u pozadini vrti operacijski sustav (najčešće Linux/Raspbian). Na ovakvom sustavu se bez puno muke rješavaju napredna grafička sučelja, obrađuju video i audio datoteke te stvaraju napredna sučelja. Rezolucija ekrana može biti i puna 4K. Međutim, kao i svako drugo računalo, kod paljenja se čeka na podizanje sustava (boot traje između 20 i 40 sekundi) i potrošnja struje je velika (5V, 5A). To je vrlo ograničavajući faktor za prijenosni terenski uređaj. Što je najgore, Linux nije operacijski sustav u realnom vremenu (Real-Time). Ako operacijski sustav u pozadini odluči primjerice raditi ažuriranje memorije, može potisnuti primanje podataka o pogotku sa mete preko LoRa sustava. Cijena ovakvih platformi može biti prilično visoka, nekoliko stotina eura.

CrowPanel sa ESP32-P4

CrowPanel sa ESP32-P4 je takozvani napredni mikrokontroler vrlo moćnom grafikom i negdje je u sredini između ATmega i Raspberry sustava. Radi izravno na hardveru preko FreeRTOS-a, bez ikakvog operacijskog sustava u pozadini. Stoga se sustav podiže vrlo brzo (praktički trenutno kad se uključi napajanje), a potrošnja struje je vrlo mala. CrowPanel ESP32-P4 sa 7″ zaslonom košta oko 75 eura, a sa 10″ zaslonom je nešto preko 100 eura. Za projekt elektroničke mete ovo je optimalan izbor glede cijene i performansi. Arduino Mega je prespor i preslabih specifikacija za bilo kakav ozbiljniji projekt, a Raspberry Pi je računalo kod kojeg su tromost, kašnjenja, velika potrošnja i zagrijavanje veći nedostatak od prednosti sirove snage.

Waveshare

Waveshare ploče su hardverski identične CrowPanel pločama i možete birati koje procesore, ekrane, periferije i komunikacijske portove želite imati na ploči. Razlika je jedino što ćete morati prilagođavati programiranje (bibiloteke) Elecrow ili Waveshare specifikacijama, pa je dobro izabrati ploču za koju pronađete više praktičnih primjera i dokumentacije.

Reklamne zamke

Na oglasu za CrowPanel ESP32-P4 naglašeno i privlačno piše kako ima snažnu podršku za Arduino i LVGL. Međutim, kada pokušate pokrenuti neke napredne lekcije (primjerice kameru), brzo shvatite da su sve te napredne stvari pisane isključivo u sirovom ESP-IDF-u i konfigurirane kroz CMake skripte. Proizvođač je istina ponudio “podršku” za Arduino, ali samo za osnovnu grafiku i hardver, dok ste za sve kompliciranije stvari prepušteni sami sebi i satima mukotrpnog izučavanja specifične i slabo dokumentirane arhitekture ploče kako bi uopće sastavio ispravan programski kôd.

Iako CrowPanel ESP32-P4 na ploči ima WiFi MCU ESP32-C6, I2C koprocesor za punjenje i praćenje stanja baterije i MIPI-CSI kameru, ovaj hardver nisam uspio pokrenuti pod Arduinom i mislim da to u ovom trenutku nije ni moguće. Proizvođači poput Elecrowa, LilyGO-a ili M5Stacka moraju staviti oznaku “Arduino” jer je to magnet za kupce i hobiste. Međutim, čipovi poput ESP32-P4 su industrijske zvijeri. Oni su dizajnirani za Linux ili napredne RTOS sustave. Kada proizvođač kaže da ploča podržava Arduino, oni zapravo misle: “Napisali smo bazični ‘wrapper’ (omotač) oko našeg ESP-IDF koda, a za sve napredno sretno vam bilo.” Pisanje tih drajvera za Arduino zahtijeva ogroman tim ljudi koje te tvrtke često nemaju, pa jednostavno isporuče sirovi ESP-IDF kod i CMake skripte, prebacujući teret na kupca.

Nekompatibilne verzije i hardverski kompromisi

Budući da prelazak na ESP-IDF usred razvoja projekta nije bio opcija, odlučio sam avanturu razvoja kompleksnog softvera u Arduino IDE-u izgurati do samog kraja. U razvoju softvera koji je trajao dva mjeseca, suočavao sam se s problemima kompatibilnosti raznih biblioteka koje se moraju koristi u kodu, a koje se razvijaju gotovo na tjednoj bazi. Ja sam primjerice počeo koristiti LVGL biblioteku v8.3.11, a sada je aktualna verzija v9 koja imaju potpuno drugačija unutrašnja imena za mnoge funkcije.

All-in-one (sve u jednom) razvojne ploče poput CrowPanela izgledaju privlačno na papiru jer nude “sve za male novce”. Međutim, u praksi su ti sustavi često žrtve hardverskih kompromisa poput dijeljenja sabirnica, zaključanog firmwarea koprocesora, nedostatka slobodnih pinova (vrlo velik broj je već interno potrošen) i slično. Programiranje CrowPanela me naučilo da je jedno teorija koja obećava pokretanje složenih procesa u tri linije koda, a onda vas hardverska praksa natjera da danima analizirate registre, memorijske adrese, interne komunikacijske protokole i kompajlerske standarde.

Razvoj kompleksnog embedded sustava uz pomoć AI

Od vizije do funkcionalnog hardvera

Želite li pratiti trendove u modernoj elektronici, nužno je stalno učenje i upoznavanje s novitetima u hardveru i softveru. Prije ovog projekta moje se programersko iskustvo svodilo uglavnom na bazične Arduino platforme. Za pisanje kompleksnog koda za Pico2, a posebice za napredni ESP32-P4, umjetna inteligencija (AI) bila mi je od neprocjenjive pomoći.

Danas je posve uobičajeno da su projekti pojedinaca i malih timova fokusirani na rješavanje specifičnih problema pomoću AI integracija (AI wrappers), mikro-SaaS rješenja (mali namjenski softverski proizvodi za prodaju) te alata koji automatiziraju svakodnevne zadatke. Međutim, u ovom projektu otišao sam korak dalje – u čisti „vibe coding“. Vibe coding je pristup u kojem se programiranje obavlja isključivo davanjem uputa umjetnoj inteligenciji na prirodnom jeziku, umjesto ručnog pisanja sintakse. U teoriji, ovaj pristup omogućuje ljudima bez ikakvog predznanja da svoje ideje pretvore u funkcionalan softver.

Zapravo, ja sam otišao i korak ispod toga. Za pisanje koda nisam koristio nikakve namjenske, specijalizirane AI alate za razvoj poput Cursora, Claude Codea, Replit Agenta ili v0, već obični, besplatni ChatGPT. Razvijanje kompleksnog softvera za složeni embedded sustav (samostalan namjenski elektronički uređaj) bez dubokog programerskog znanja, oslanjajući se samo na besplatni AI model, bio je prilično hrabar inženjerski izazov.

Hardverska arhitektura projekta (Elektronička meta)

Sustav se sastoji od niza podsustava koje je trebalo hardverski uskladiti i programirati:

Dva CPLD EPM570 (EPM570T100C5N) iz Intel/Altera MAX II serije (programirani u Verilogu) – zaduženi za ultrabrzu kontrolu 128 optičkih senzora pozicije i optičke zavjese za mjerenje brzine projektila na samoj meti.
Raspberry Pi Pico2 (Olimex PICO2-XL) – glavni MCU na strani mete koji objedinjuje podatke.
Četiri koprocesora XIAO ESP32-C6 – zaduženi za brzu ESP-NOW bežičnu komunikaciju između dva ultrazvučna anemometra.
Peti XIAO ESP32-C6 – zadužen za komunikaciju s kronometrom na ustima cijevi puške.
CrowPanel Advanced (ESP32-P4) – centralni terminal sa 10.1″ zaslonom osjetljivim na dodir (rezolucija 1024×600 piksela), s korisničkim sučeljem organiziranim u sedam prozora (Meta, Postavke, Statistika, Meteo podaci, Balistika, Balistički kalkulator i Balistička trajektorija).

Periferni senzori i moduli uključuju:

Dva temperaturna senzora DS18B20 (1-wire) za praćenje termalnih svojstava lasera i elektronike mete.
Digitalni potenciometar TPL0501 za automatsku kalibraciju ili ručnu kontrolu snage lasera.
Četiri optički izolirana elektronička releja za kontrolu elemenata (paljenje lasera, kronometra, ventilatora za hlađenje i čišćenje optičkih prozora te hardverski reset mete).
Piezo-senzori za akustičnu detekciju i zoniranje pogodaka u okvir mete.
Radarski senzori (Doppler/FMCW) za detekciju pozicije promašaja izvan okvira.
LoRa komunikacijski moduli za stabilnu vezu dugog dometa između terminala kod strijelca i mete.
Senzori stanja baterije za praćenje autonomije sustava.
Senzor temperature, vlage i tlaka zraka BME280 (na strani CrowPanela).
DS3231 AT24C32 I2C sat u realnom vremenu (RTC modul na CrowPanelu).

Iluzija idealnog koda i hardverska realnost

AI je sposoban generirati sintaksno 100% točan kod na vaš zahtjev, međutim, taj „ispravan“ kod rijetko će raditi na specifičnom hardveru “iz prve”. Sve funkcionira besprijekorno dok generirate općeniti kod za npr. LVGL grafiku (gumbi, tablice, kontrole) za što na internetu postoje milijuni primjera.

Međutim, čim se spustite na razinu registara, tajminga signala, raspodjele memorije (PSRAM), upravljanja taskovima na više jezgri (FreeRTOS) i dijeljenja zajedničkih komunikacijskih sabirnica (SPI/I2C), količina točnih podataka na internetu drastično opada. To je posebno izraženo kod novih čipova na tržištu kao što je ESP32-P4. AI ovdje često “halucinira” (izmišlja nepostojeće registre ili koristi zastarjele funkcije) jer ne razumije fizička i arhitektonska ograničenja specifičnog mikrokontrolera.

Što AI može, a što ne može?

U kontekstu generiranja programskog koda, kratak odgovor glasi: AI može gotovo sve, pod uvjetom da njime upravlja čovjek s jasnom logikom. Vjerojatno ne postoji informatički stručnjak na svijetu koji će vam biti bolji i strpljiviji mentor od AI-ja. Na vama je samo da znate postaviti prava pitanja i tražiti precizna objašnjenja za sve što vam nije jasno.

Jednostavne funkcije (do 100 linija koda): Za popularne mikrokontrolere AI će generirati kod s praktički 100% točnosti. Rijetko će trebati popravak, a AI vam može precizno komentirati svaku liniju, čineći kod potpuno razumljivim.
Kompleksni sustavi (tisuće linija koda): Ako razvijate složeni softver koji povezuje različite hardvere na novim platformama, instant rješenja ne postoje. AI će i dalje biti od velike pomoći, ali samo ako sami savršeno poznajete strukturu svog koda i precizno usmjeravate AI.

Ključna pravila rada s AI-jem u embedded razvoju (prema mojem iskustvu):

Izbjegavajte slanje golemih blokova koda: Slanje tisuća linija koda u dijelovima dovodi do preopterećenja konteksta AI-ja. Rezultat će biti kod s više grešaka nego prije. AI također radi „tipfelere“, upisuje naredbe koje ne pripadaju tom programskom jeziku, ili samoinicijativno izbacuje ispravne dijelove koda.
Zaboravite na slijepi „copy-paste“: AI će često prepisati 50 linija koda da bi promijenio jednu varijablu. Vaš zadatak je izolirati i implementirati samo onu liniju koja rješava problem. Slijepo kopiranje masivnog koda u kompleksnim projektima vodi u sigurnu propast sustava.
Hranite AI dokumentacijom, a ne pretpostavkama: Umjesto da pustite AI da nagađa sintaksu za specifični drajver, učinkovitija metoda je sročiti precizno pitanje, opisati hardversku manifestaciju problema, a zatim u prozorčić kopirati izvorni sadržaj relevantnih biblioteka, drajvera i točan ispis kompilacijskih pogrešaka. Tek tada AI usmjerite na rješavanje specifičnog problema.
Tražite komentare i objašnjenja: Ako dio koda koji je generirao AI ne razumijete, inzistirajte na objašnjenju svake linije. Kroz ta objašnjenja često ćete shvatiti da predloženi kod uopće nije smjer u kojem vaš hardver može ili treba ići.

Zaključak: U modernom dobu razvoja hardvera i softvera, čovjek više ne mora biti rob sintakse i tipkovnice. Međutim, čovjek mora ostati arhitekt, vizionar i strogi kontrolor procesa. Vi vodite igru, a AI je samo vaš iznimno brz alat.
