Iskra Unimer 35

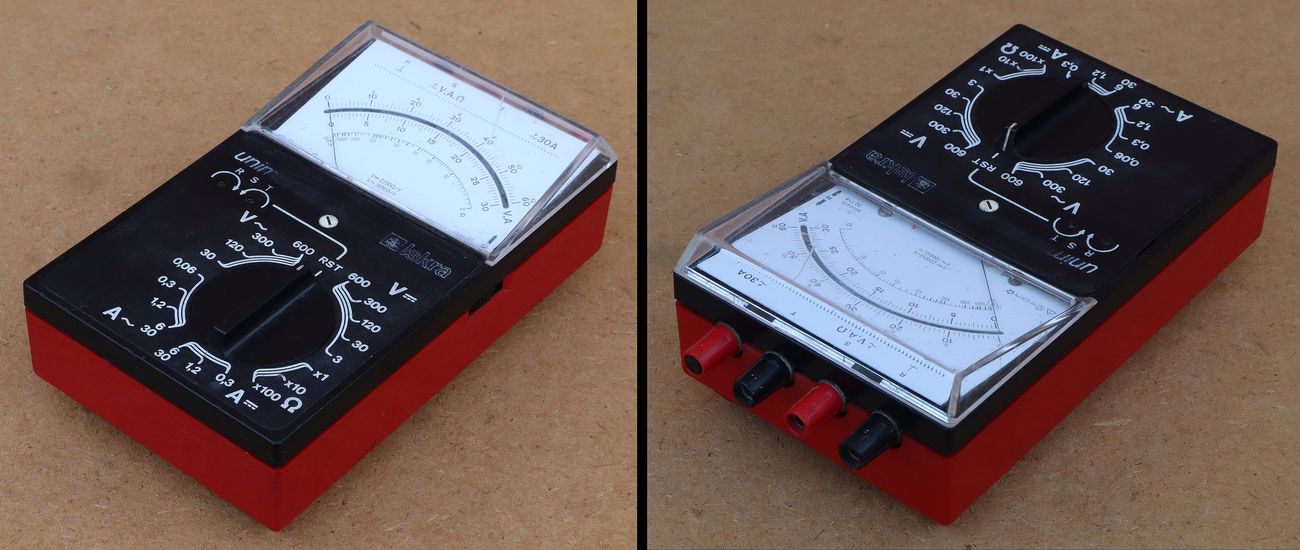

Danas je nabavljen univerzalni mjerni instrument Unimer 35, slovenskog proizvođača Iskra iz sredine 1970-tih godina. Tvrtka ISKRA vuče korijene iz 1946. godine te je i danas prisutna na tržištu. Kroz čitavo razdoblje postojanja nudi širok spektar proizvoda iz područja elektronike, elektrotehnike, telekomunikacija, energetike, automatizacije i tome srodnih proizvodnih grana.

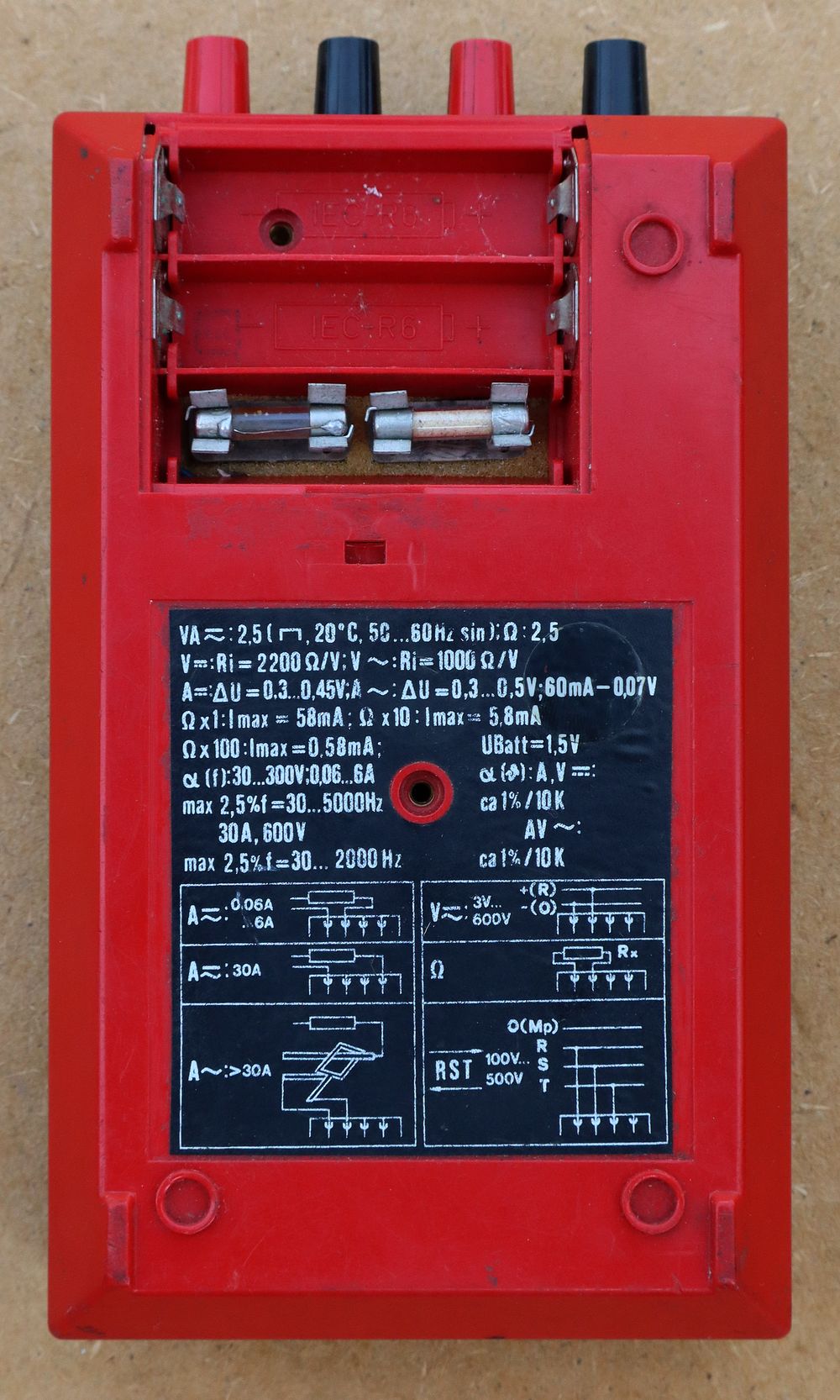

Dvije AA baterije za napajanje ommetra su ovdje spojene paralelno. Time je ukupni napon napajanja ommetra 1,5 V kako je i naznačeno na naljepnici. Unimer 35 ima relativno mali raspon mjerenja otpora (do 500 kΩ) pa je napajanje od 1,5 V dovoljno.

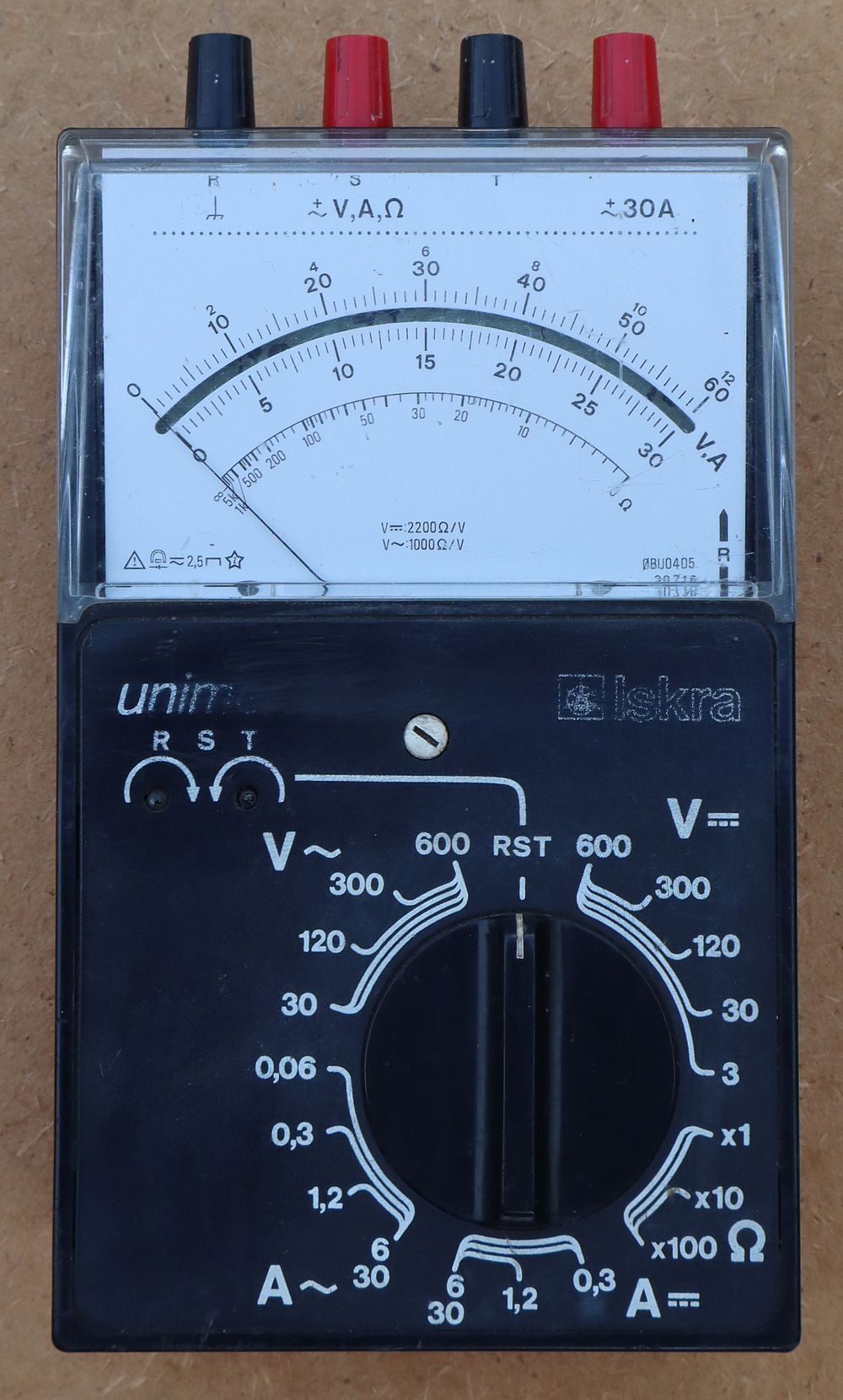

Unimer 35 omogućuje slijedeća mjerenja:

• mjerenje istosmjernog napona do 600 V u pet mjernih opsega
• mjerenje izmjeničnog napona do 600 V u četiri mjerna opsega
• mjerenje istosmjerne struje do 30 A u četiri mjerna opsega
• mjerenje izmjenične struje do 30 A u pet mjernih opsega
• mjerenje električnog otpora do 500 kΩ (precizno do 50 kΩ) u tri mjerna opsega

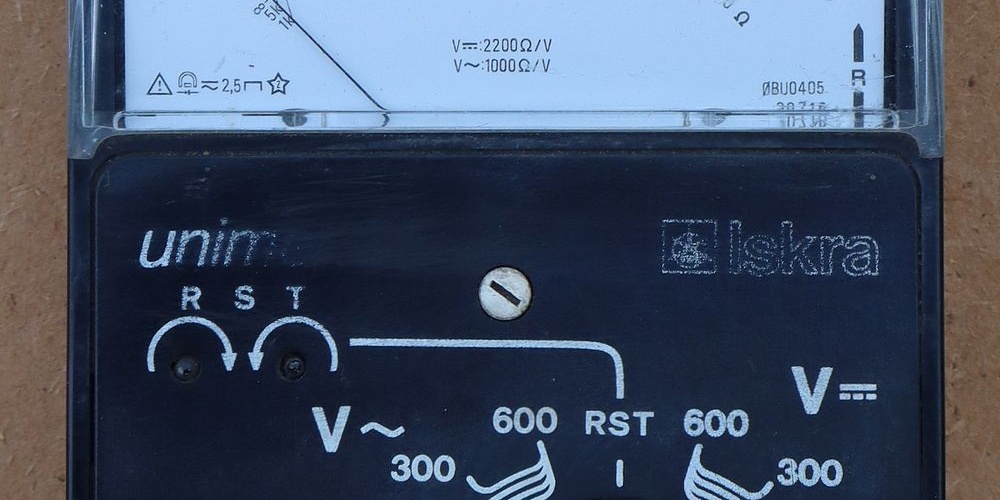

• indikacija redoslijeda faza u trofaznim mrežnim sistemima napona 100-500 V

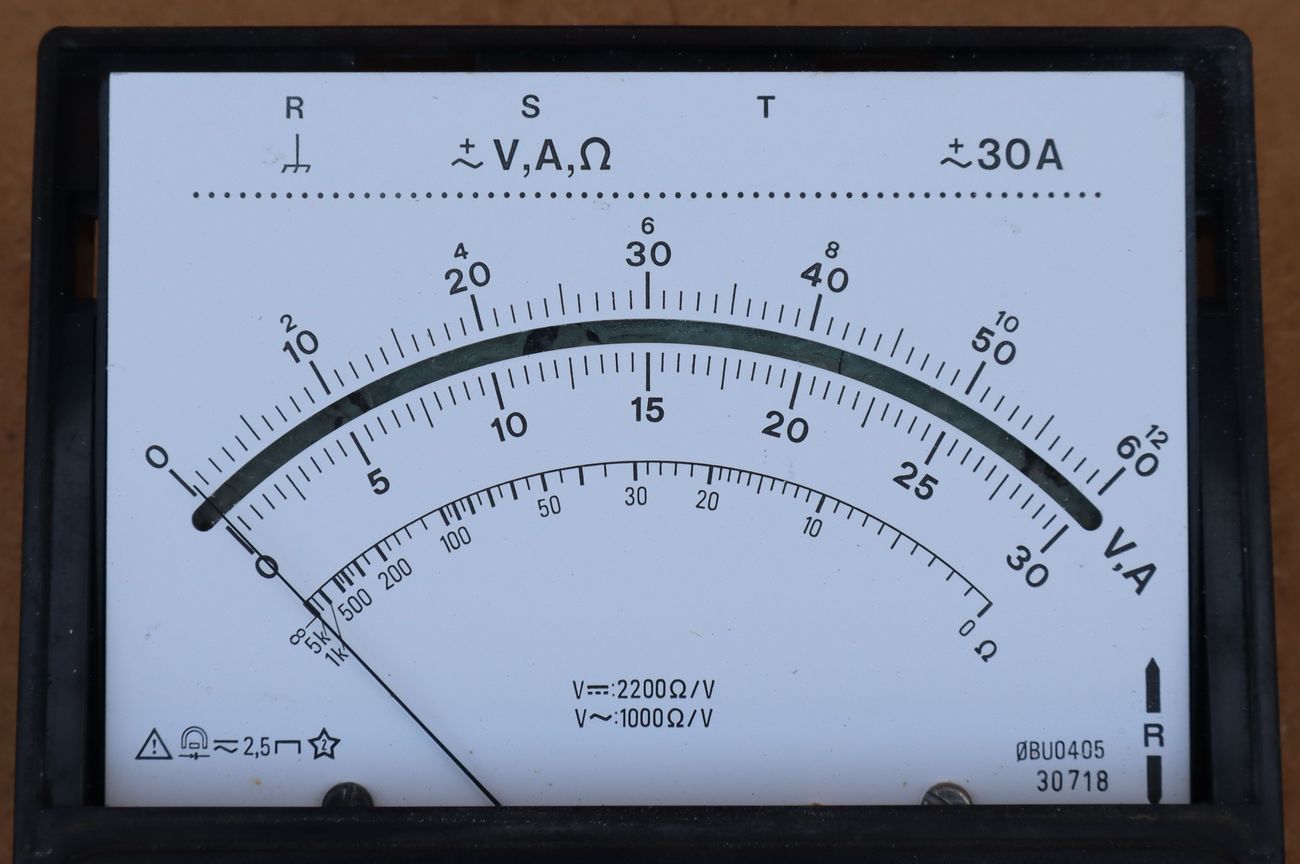

Točnost mjerenja je ±2,5 % na punom otklonu skale za sve opsege (vidi objavu Multimetar C4313) što vrijedi za uvjete temperature okoline od 20°C i izmjenična mjerenja u frekvencijskom opsegu 50-60 Hz. Promjena temperature okoline (-20 do +50°C) može unijeti pogrešku do 1%, a mjerenja na nižim ili višim frekvencijama (30-10000 Hz) mogu unijeti dodatnu pogrešku do 2,5 %.

Unimer 35 je primarno dizajniran za mjerenja na jednofaznim i trofaznim električnim mrežama napona 220/380 V. Ulazni otpor, ovisno o mjernom opsegu kreće se u rasponu 6,6 kΩ do 1,32 MΩ (1 kΩ/V za izmjenične naponske opsege i 2,2 kΩ/V za istosmjerne naponske opsege). Osjetljivost ugrađenog instrumenta 100 µA, a unutrašnji otpor je 1 kΩ.

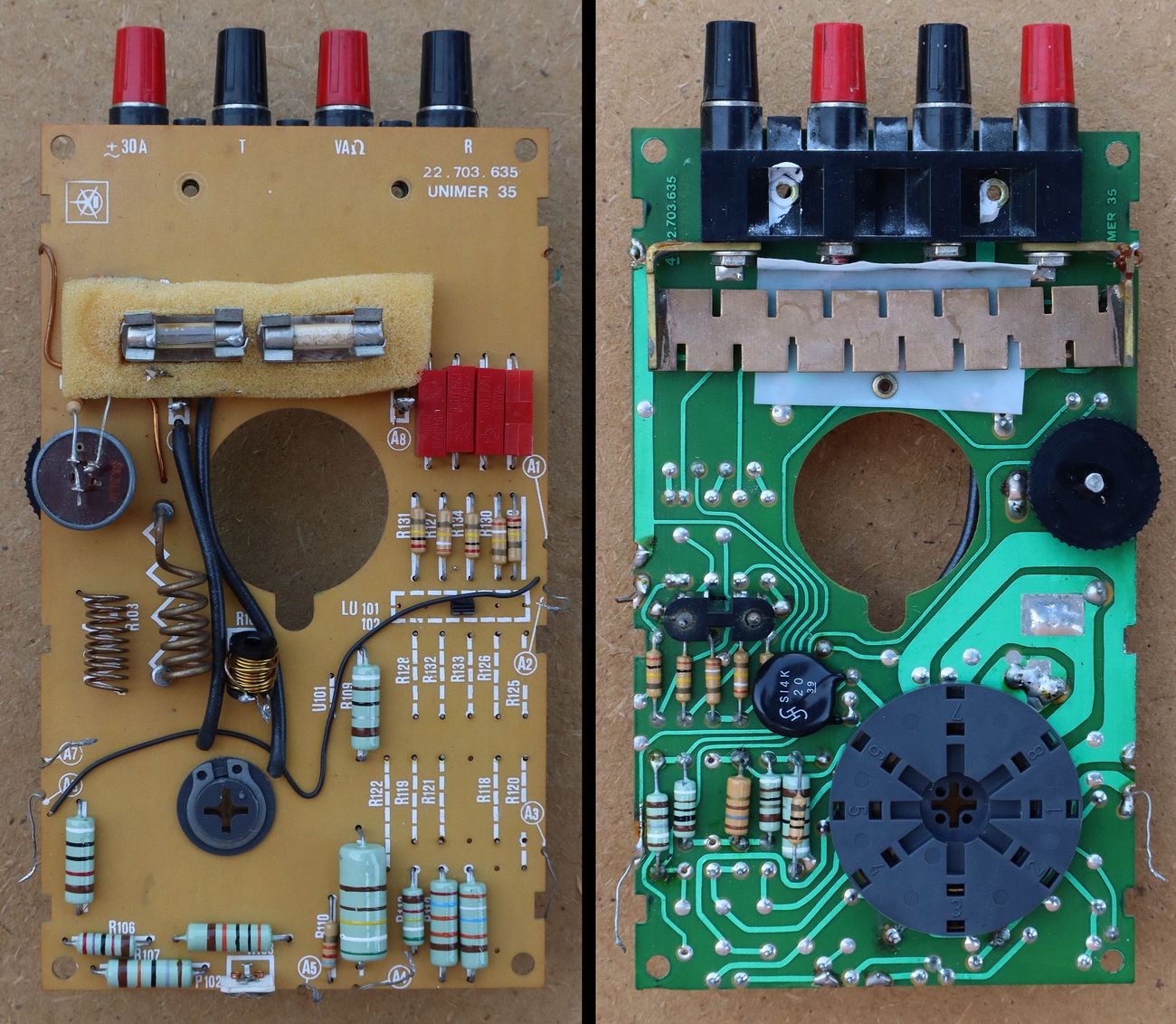

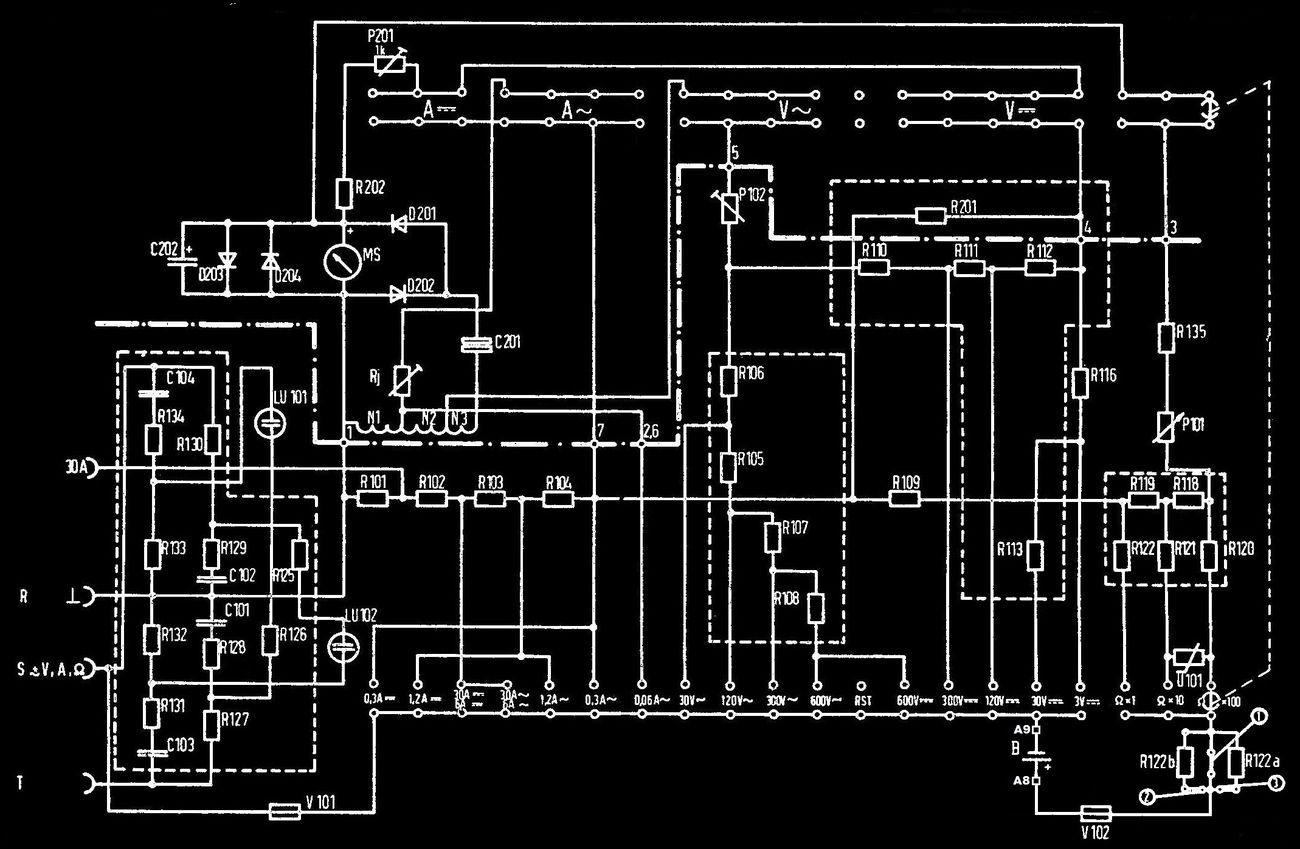

Specifično na elektroničkoj shemi Unimera 35 je upotreba auto-transformatora u kombinaciji sa otpornicima/shuntovima za izmjenične naponske i strujne mjerne opsege. Opseg za mjerenje otpora je zaštićen rastalnim osiguračem i varistorom za 20 V kako bi se umanjila šteta kod najčešće pogreške, a to je mjerenje (mrežnog) napona dok je instrument postavljen za mjerenje otpora.

Krug za indikaciju poretka faza koristi kondenzatore kao reaktivne elemente za fazni pomak napona. Vrlo sličan krug već smo opisali u objavi Indikator poretka faza u trofaznoj mreži. Reaktivnim elementima (kondenzator ili zavojnica) dodanim u jednu ili više faza, debalansira se pomak faznih napona od 120° čime se između određenih faza dobivaju različiti naponi.

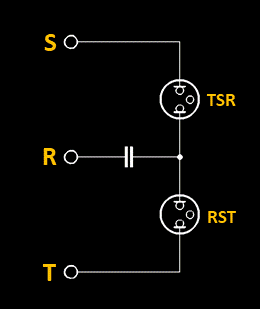

Najjednostavniji indikator koji koristi taj princip može se napraviti već sa jednim kondenzatorom i dvije tinjalice. S obzirom da tinjalice imaju širok raspon napona na kojem dolazi do paljenja, onda obično jedna tinjalica svijetli jače, a druga slabije. Ovisno o poretku faza, u jednom slučaju će jače svijetliti jedna sijalica, a u drugom slučaju druga.

Bolja indikacija razlike napona se postiže ubacivanjem RC elemenata u faze. Ovdje tinjalica svijetli na jednom poretku faza, a ugašena je na obrnutom poretku faza.

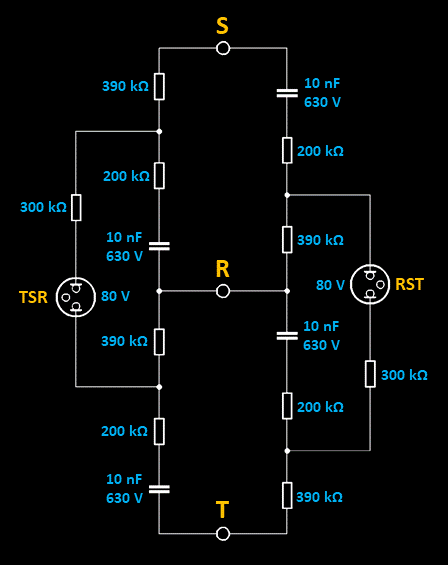

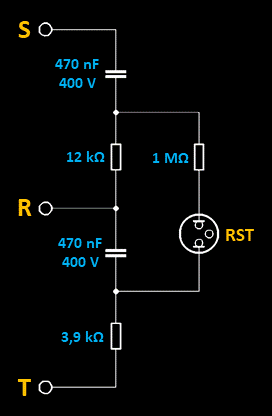

Da bi se dobila indikacija oba poretka faza, ugrađuju se dva suprotna RC kruga. Sada jedna tinjalica svijetli na jednom poretku faza, a druga na suprotnom poretku faza. Ovdje je prikazana shema indikatora poretka faza Unimera 35.

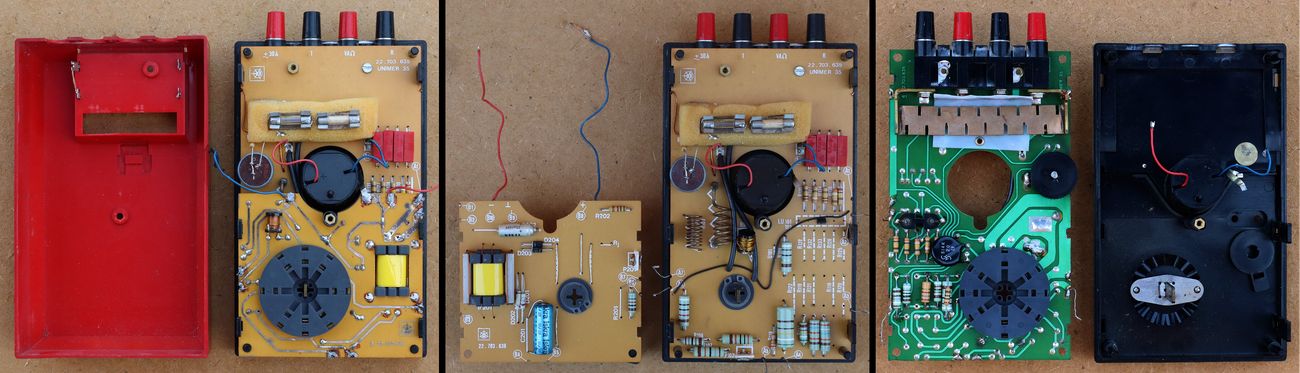

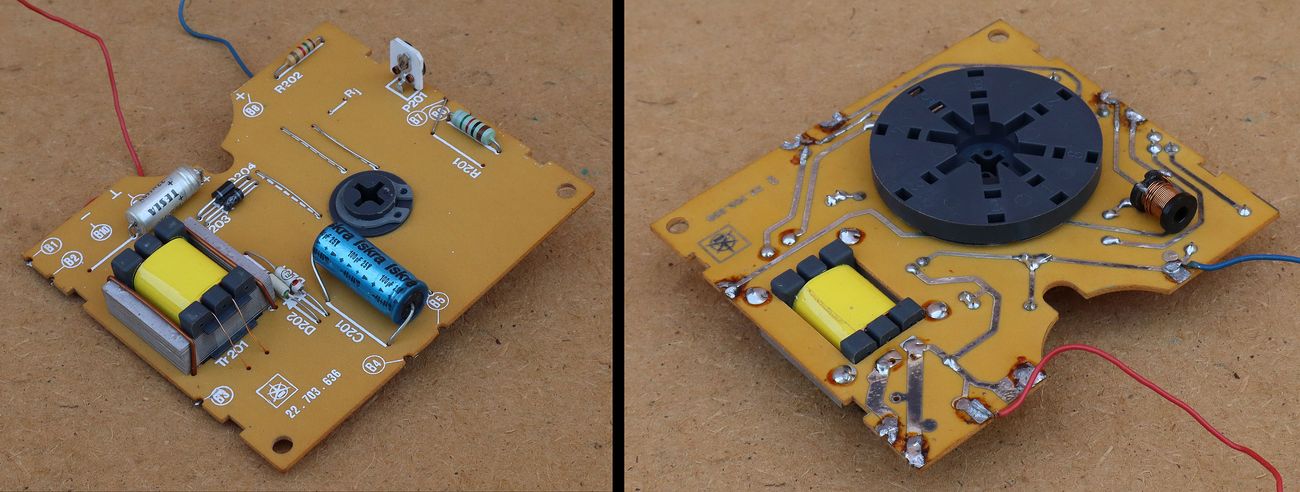

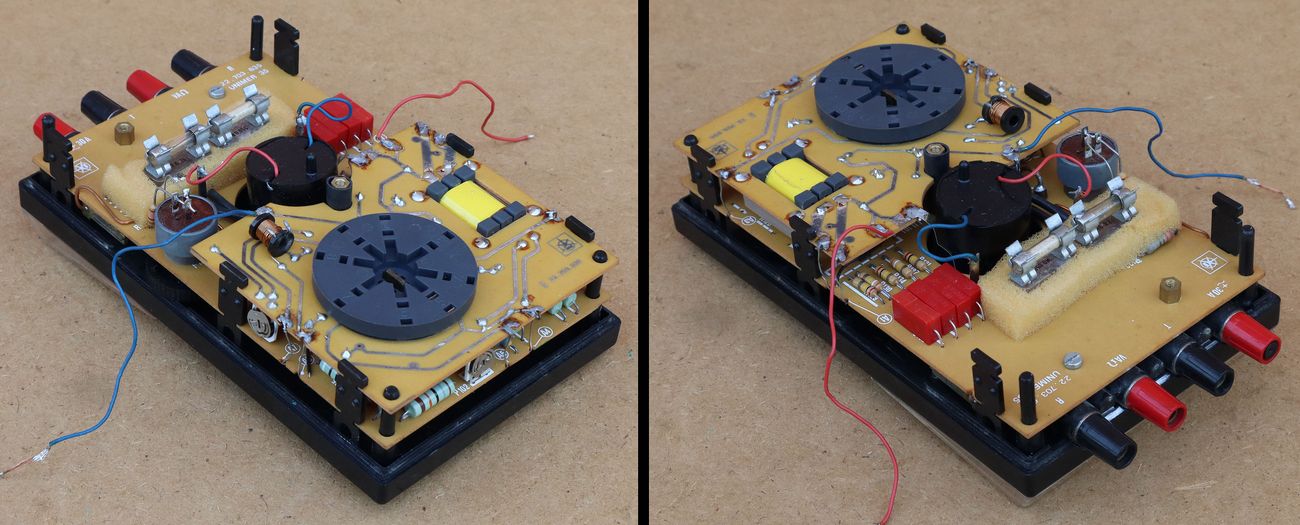

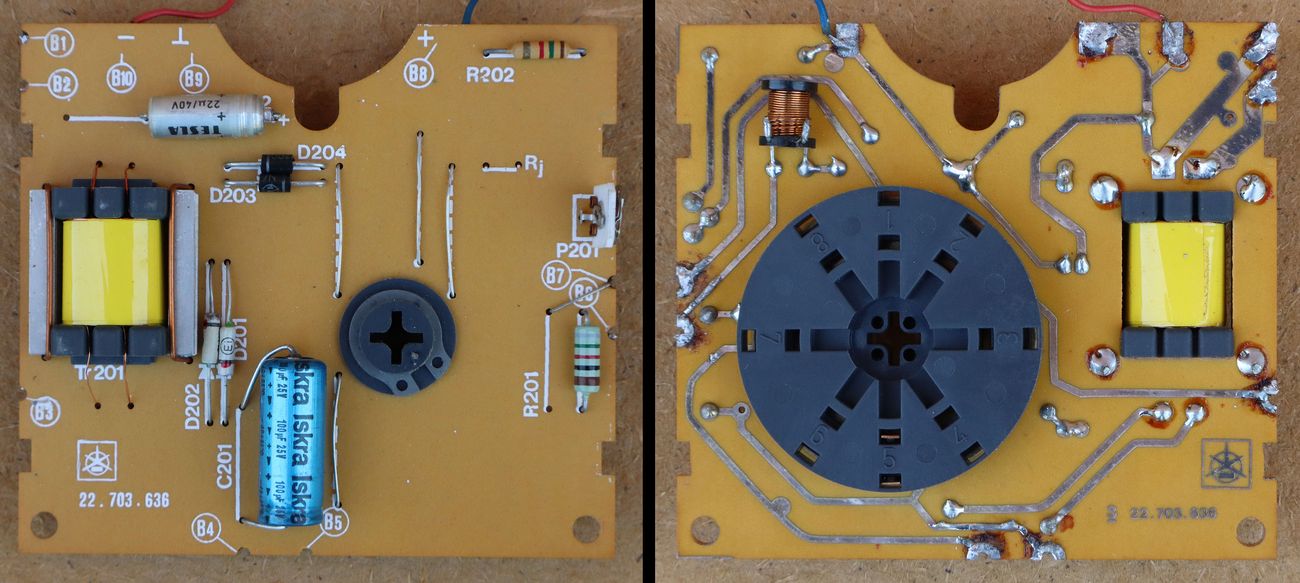

Na posebnoj pločici je mjerni transformator za izmjenične napone i struje te elementi mjernog kruga samog instrumenta (kalibracijski otpornici, ispravljačke i zaštitne diode za mjerni instrument). Dvije anti-paralelno spojene germanijske diode ograničavaju maksimalni napon na cca 300 mV (300 µA) tako da ne pregori mjerni instrument maksimalnog otklona na 100 µA.

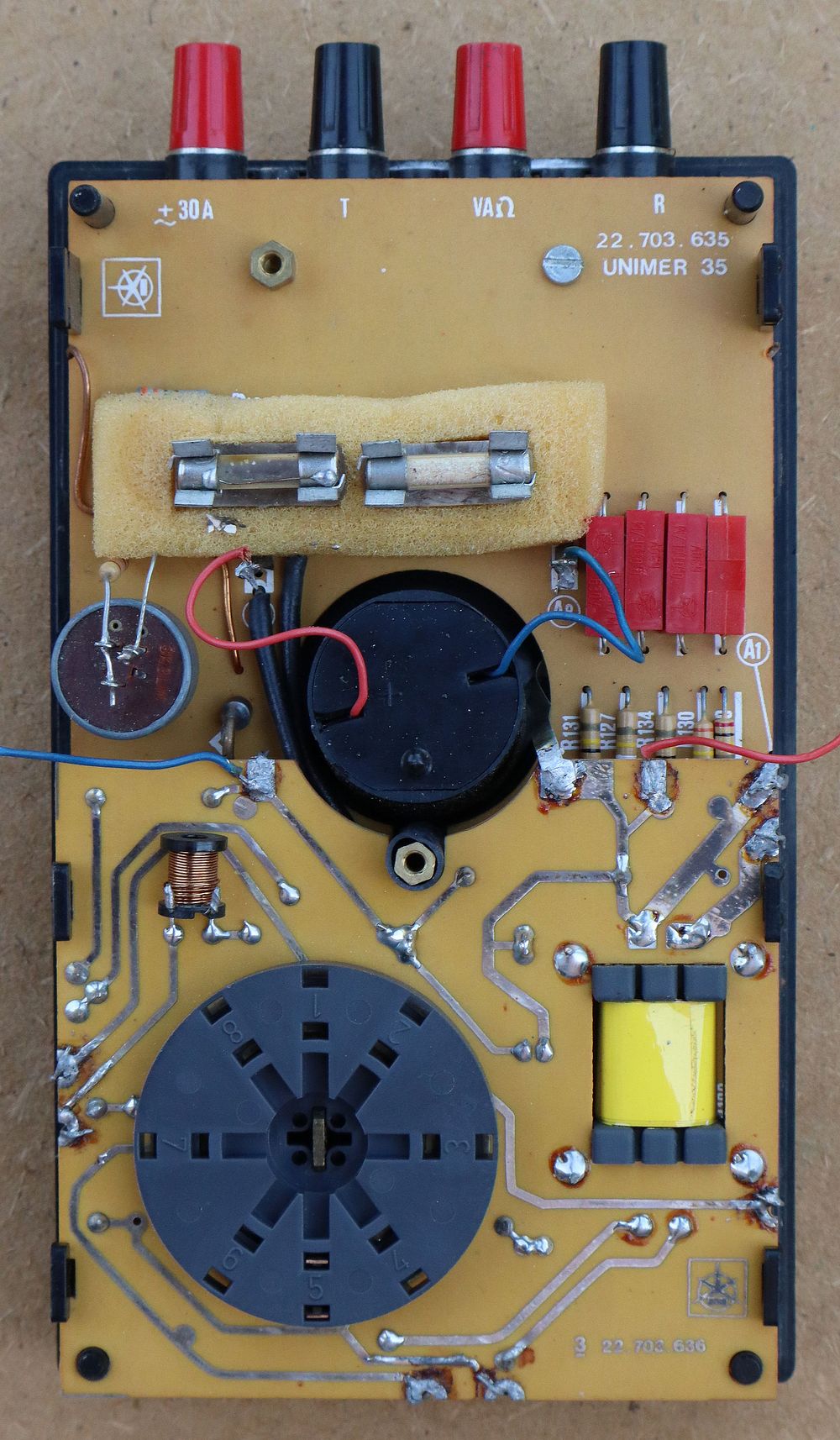

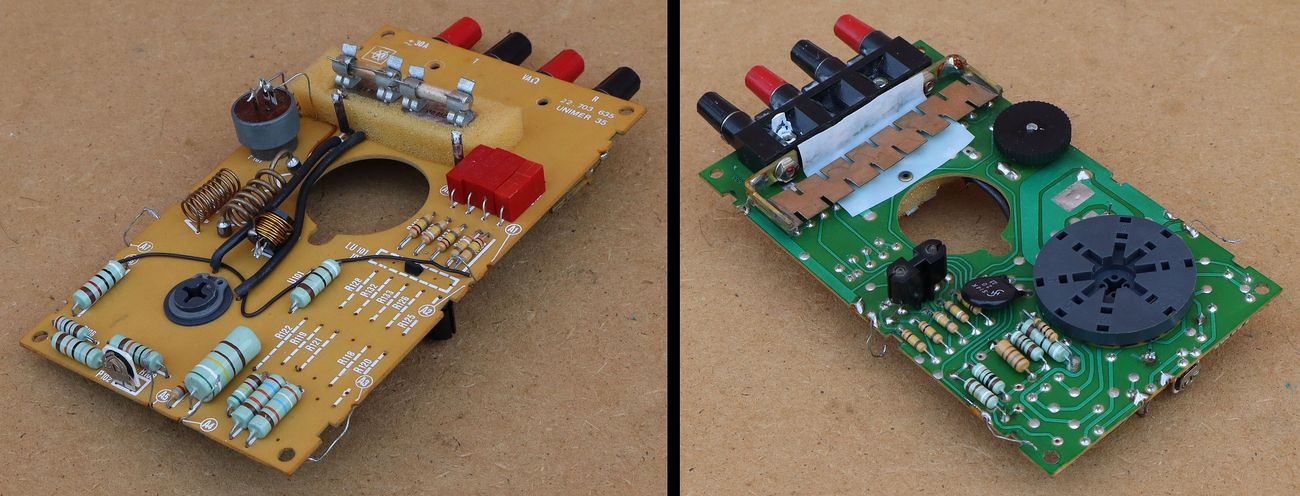

Za zaštitu od preopterećenja ugrađena su dva osigurača: 50 mA za niže mjerne opsege i opsege za mjerenje otpora, te 6,3 A za više strujne opsege. Strujni opseg od 30 A nema ugrađene zaštitne elemente.

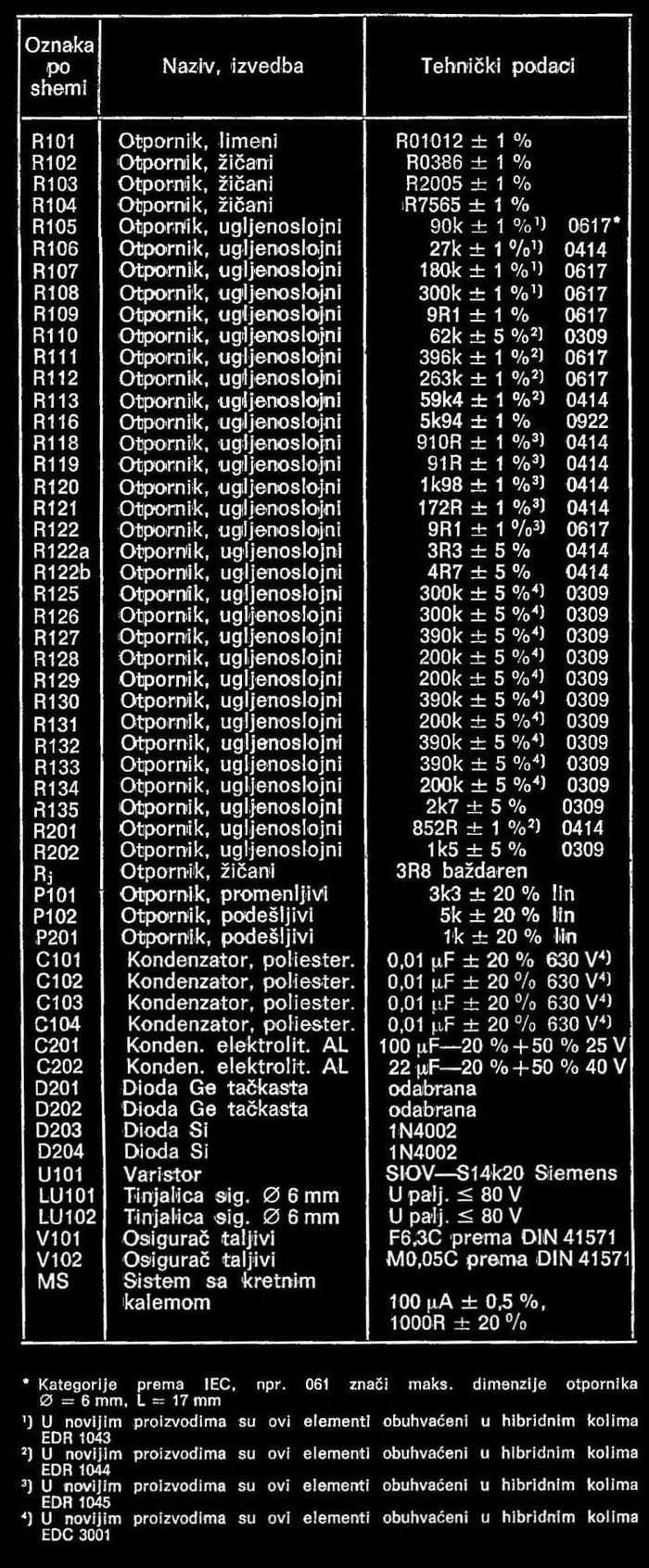

Iskrini univerzalni mjerni instrumenti serije Unimer bili su kraja 1990-tih godina najčešći električni mjerni instrumenti u upotrebi na našim prostorima. Stoga je do danas sačuvano puno primjeraka takvih instrumenta, no mnogi od njih su oštećeni ili neispravni. Za popravak je svakako dobro imati originalnu elektroničku shemu, no sheme multimetara su općenito vrlo nepregledne i teško je pratiti koji strujni krugovi sudjeluju na kojem mjernom opsegu.

Najbolji način je ispisati shemu na papir i onda markerom označiti strujni krug koji nas zanima (koji ne radi dobro ili koji je pregorio). Prvo se „spoje“ kontakti sklopke za pojedini mjerni opseg, a onda se markiraju svi zatvoreni strujni krugovi od ulaznih stezaljki do mjernog instrumenta. Tako se pregledno mogu vidjeti svi elementi koji sudjeluju u nekom strujnom krugu, te se lako nalaze i mjerne točke za pronalaženje kvara.
