GRUNDIG STUDIO 3010


Danas je nabavljen glazbeni centar proizvođača GRUNDIG pod oznakom STUDIO 3010 iz 1976. godine. Sastoji se od AM/FM radio prijemnika, gramofona DUAL 1225 i kazetofona sa šasijom CB430. Nabavljenom primjerku nedostaje poklopac i kapice na dva klizna potenciometra. Testiranjem je utvrđeno da radio prijemnik niti na jednom području ne daje zvuk, mehanizam kazetofona radi na prematanjima ali na položaju reprodukcije pogonska osovina nema stabilnu vrtnju, a gramofon se teško pokreće i ne radi automatika. Također, ne radi niti jedna od tri žaruljice za osvjetljenje skale.

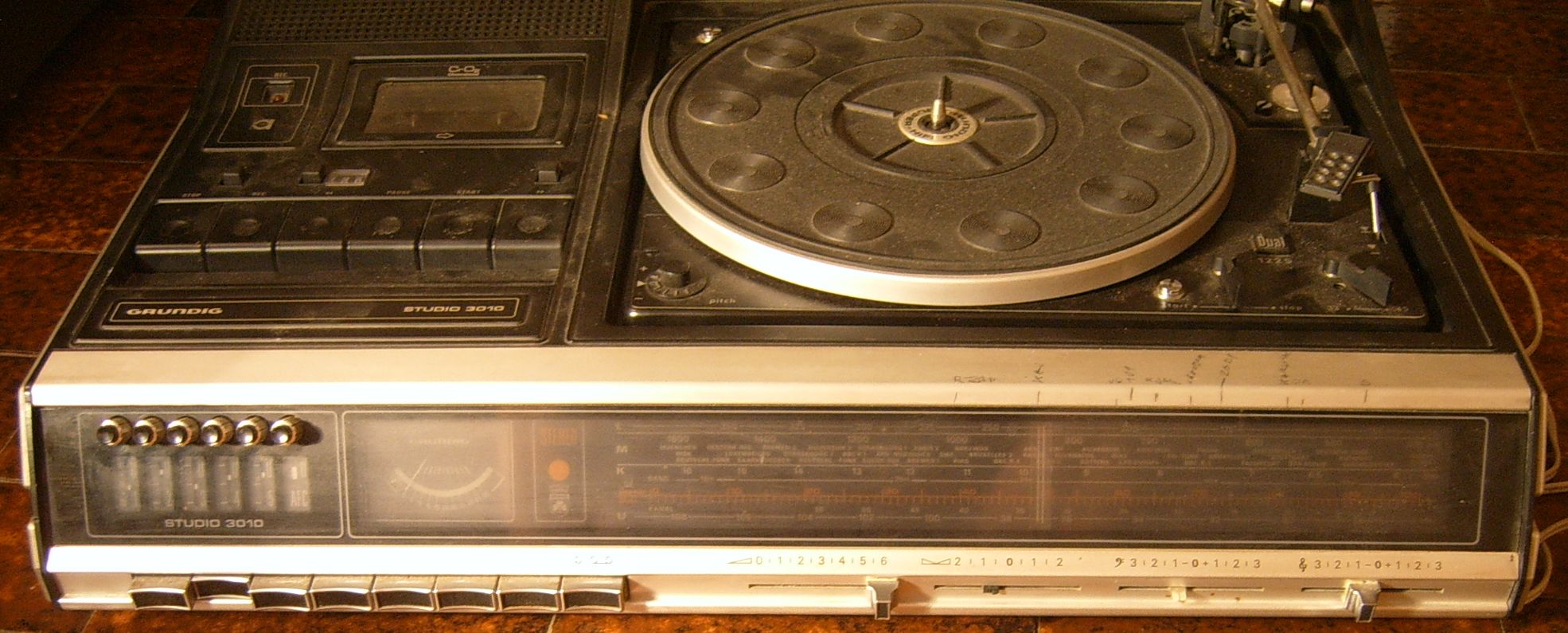

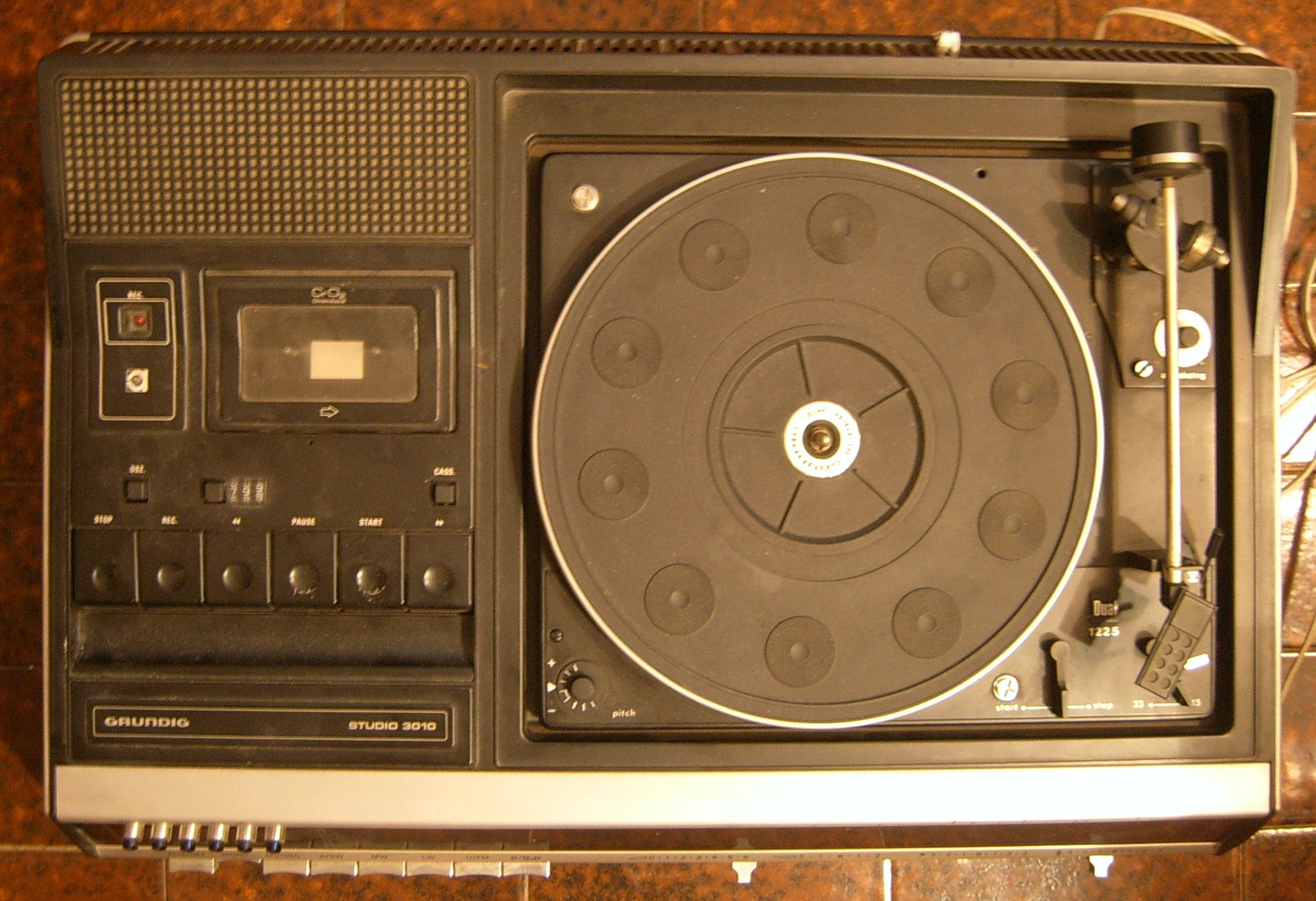

grundig_studio_3010_01 grundig_studio_3010_02

Prvo je sa kućišta skinut gramofon kako bi se dobio pristup elementima za popravak radio prijemnika.

grundig_studio_3010_03

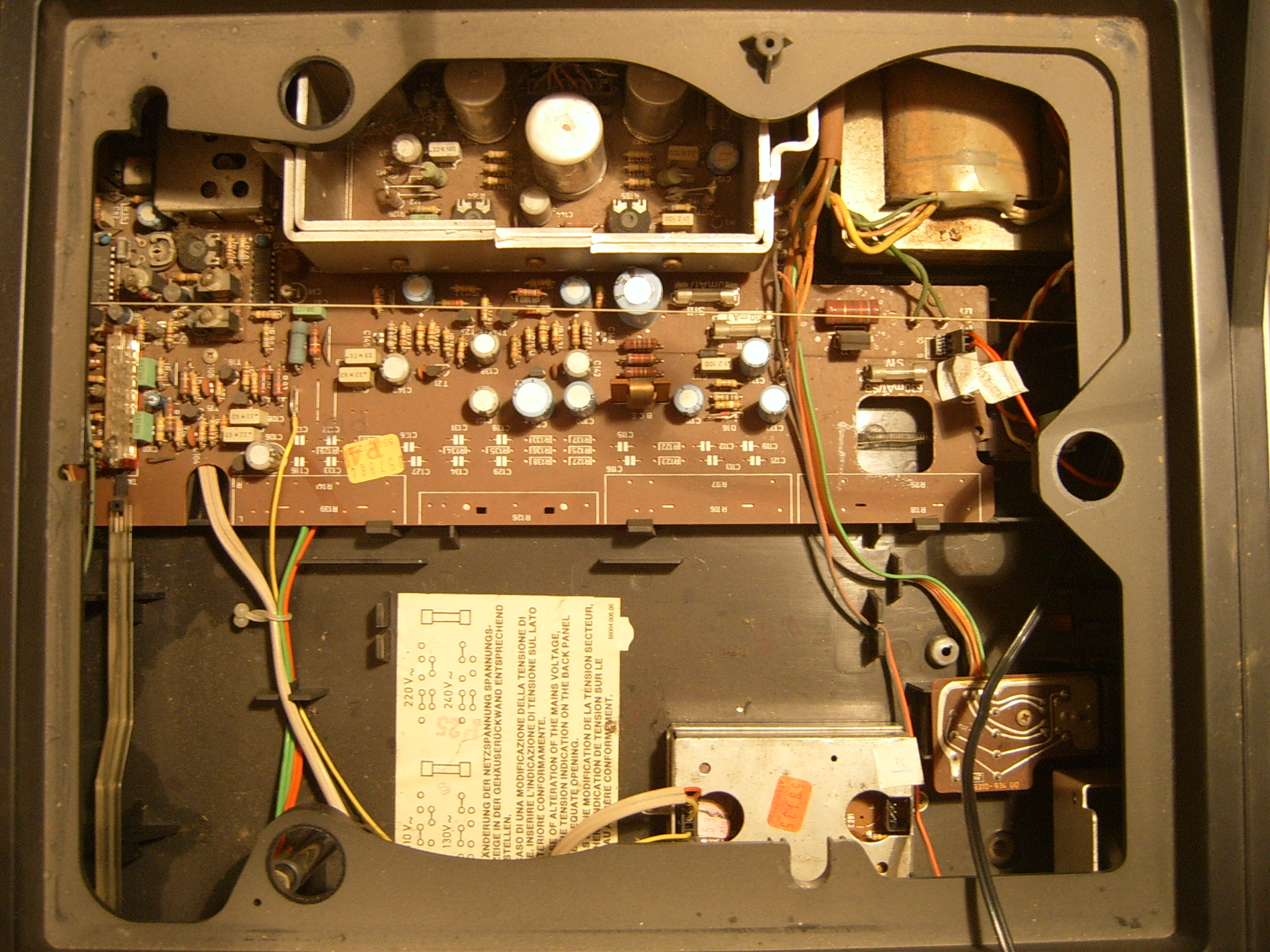

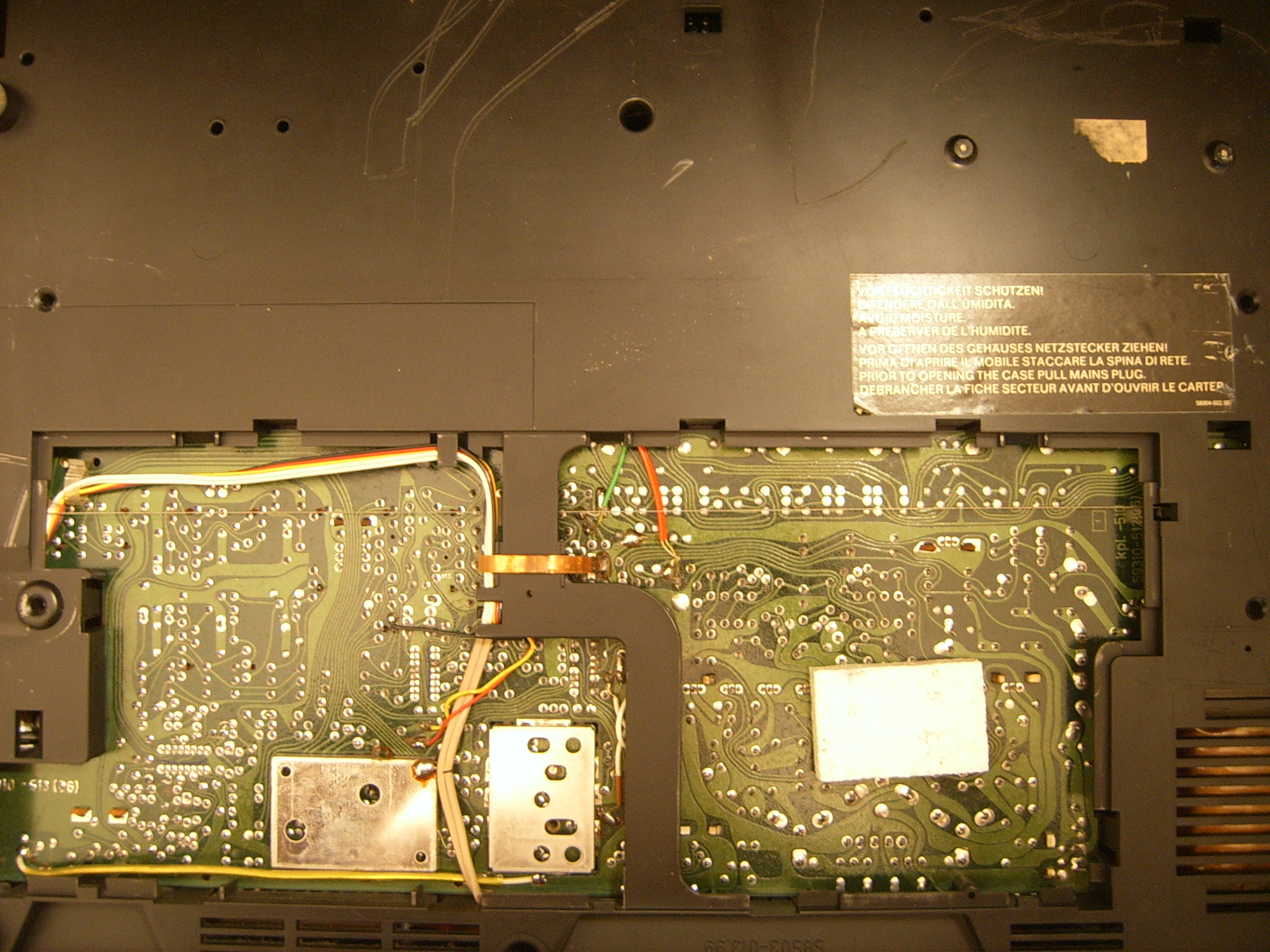

Donjoj strani tiskane pločice radio prijemnika i pojačala moguće je pristupiti skidanjem dijela poklopca kućišta sa donje strane uređaja.

grundig_studio_3010_04

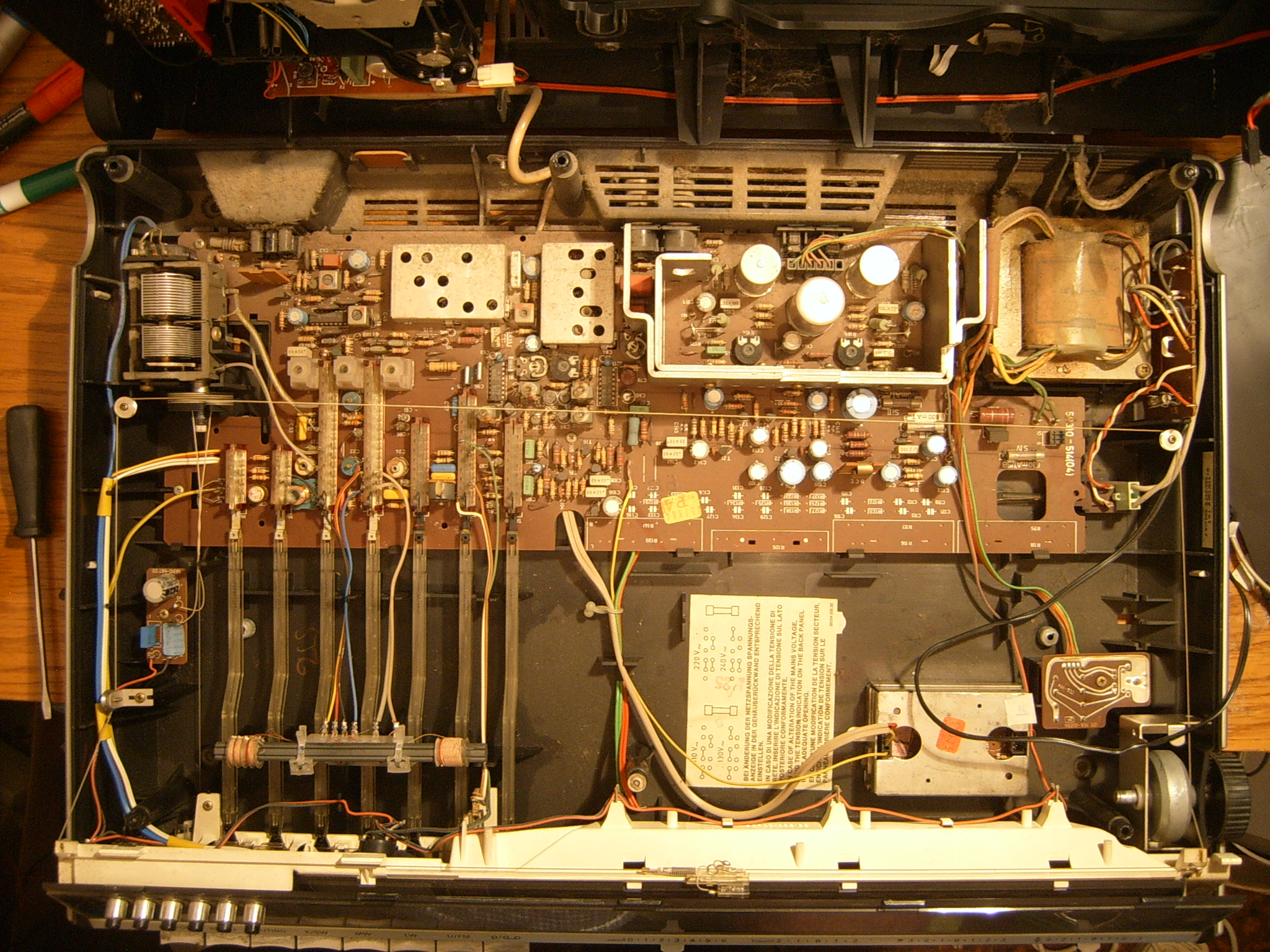

Ipak, za potpun i nesmetan pristup svim komponentana potrebno je odvojiti gornji od donjeg dijela kućišta. Radio prijemnik i izlazno pojačalo dijele istu pločicu, međutim, kontrole su na prednju ploču vezane na prilično neuobičajen način. Sve sklopke imaju relativno dugačke plastične produžetke, a mrežna sklopka je s prednjom pločom povezana preko špage koja se proteže kroz čitavu unutrašnjost u suprotni kut uređaja. Jednostavno se treba zapitati zar nije bilo jednostavnije montirati sklopku na prednju ploču, a zatim ju žicama spojiti na željeno mjesto na tisklanoj pločici, nego razvlačiti mehanizme pokretanja sklopke preko cijelog kućišta.

grundig_studio_3010_05

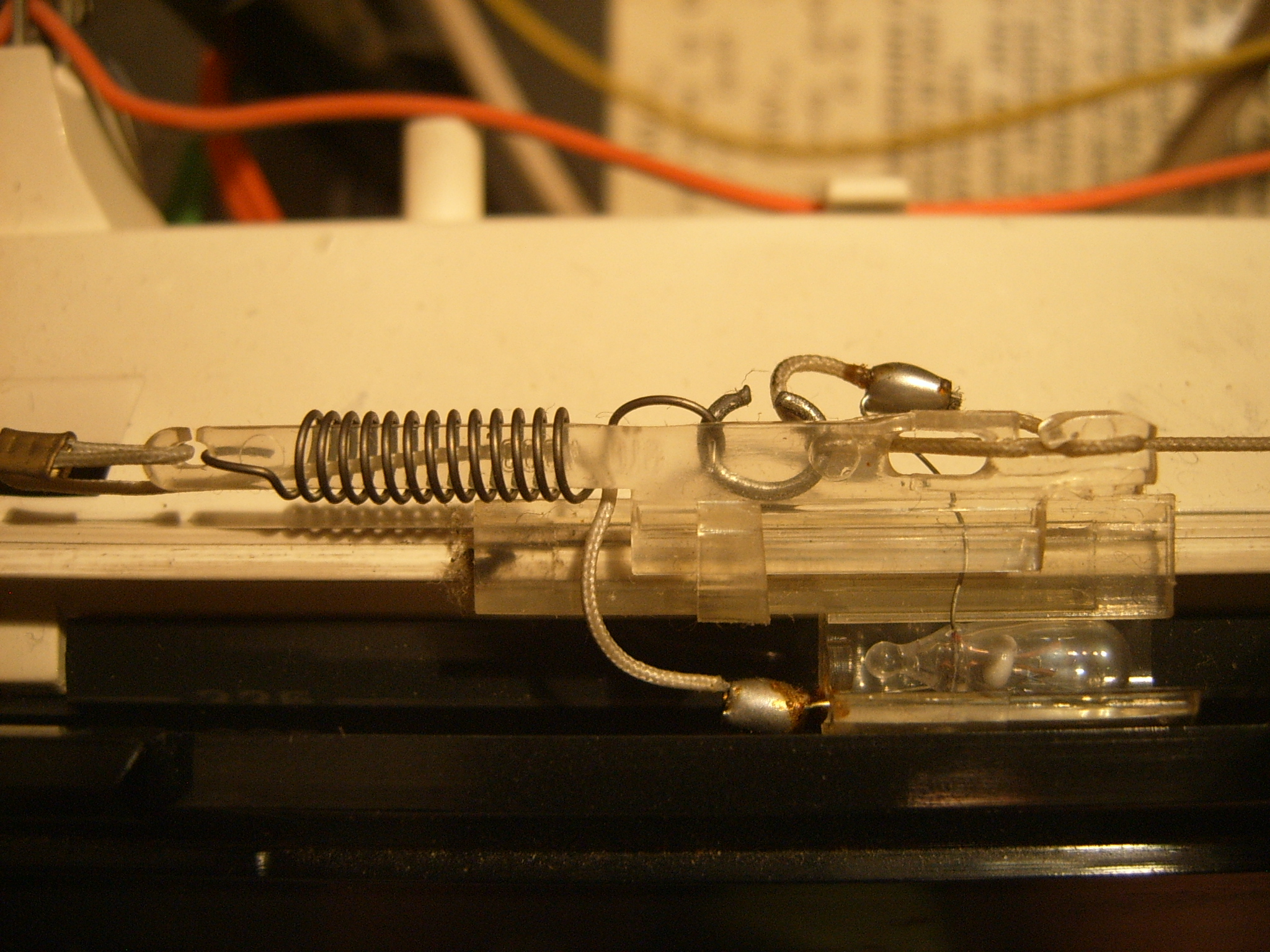

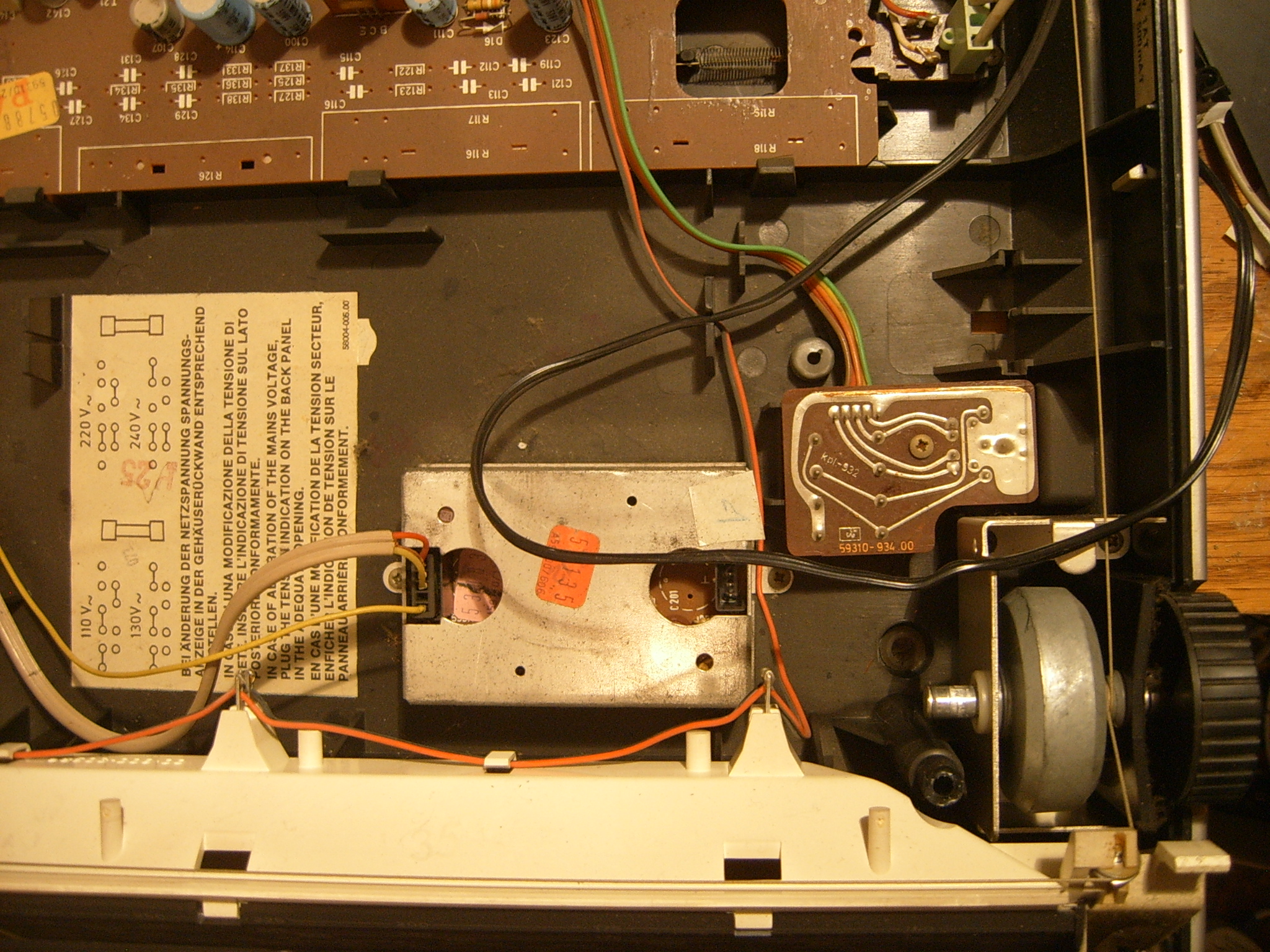

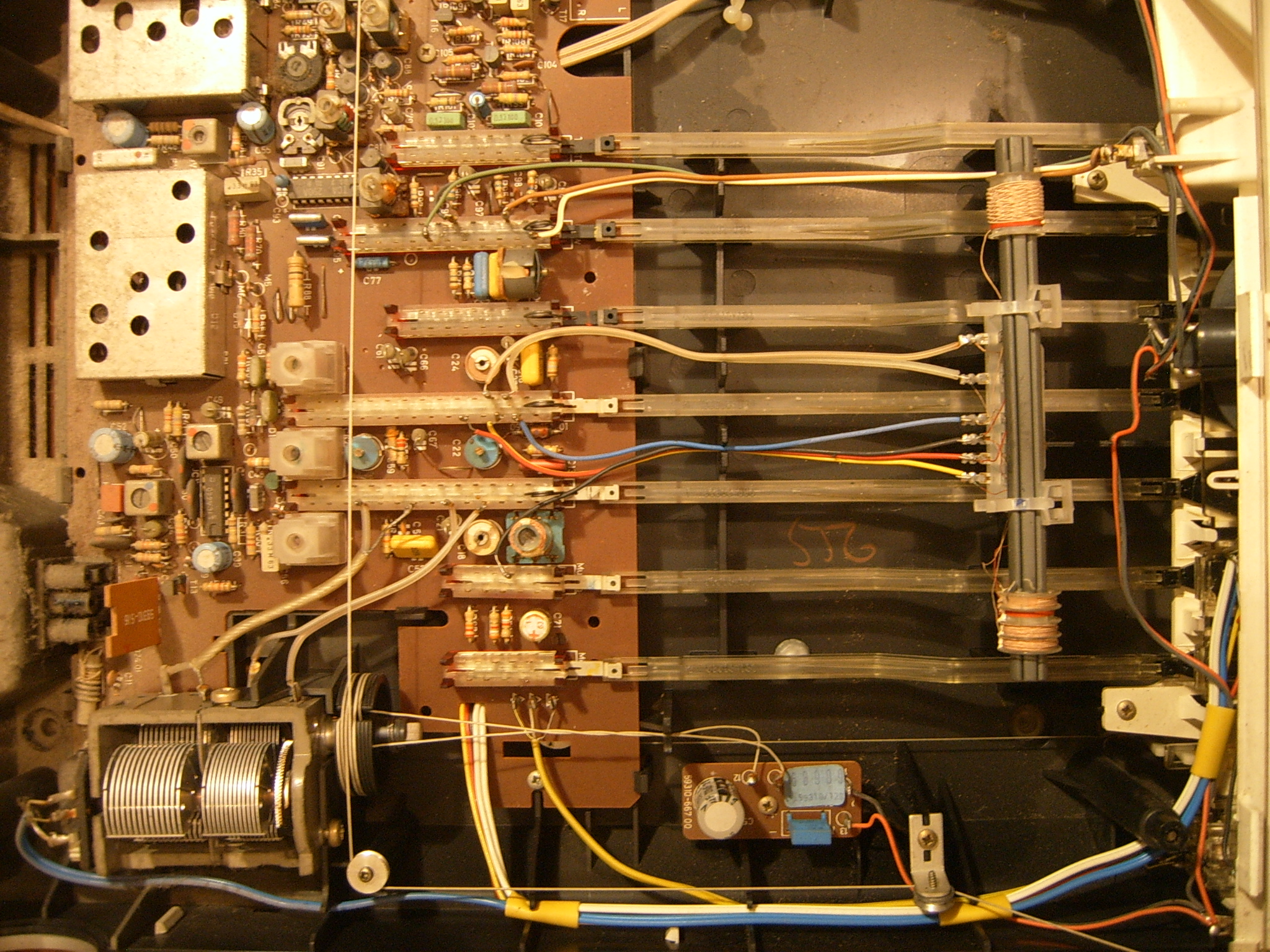

Mehanizam birača radio postaja također je razvučen preko cijele unutrašnjosti, no i tu ima jedna neuobičajenost. Naime, špaga ovog mehanizma je zapravo tanka savitljiva metalna žica (sajlica) opletena tekstilom. Taj žičani umetak je potreban radi električne vodljivosti jer se preko te špage napaja žaruljica za osvjetljenje pokazivača skale.  Na slikama se vidi spoj špage na napajanje, kao i na kontakte žaruljice pokazivača. Uočava se da je posebno za napajanje ove žaruljice ugrađen ispravljač sa graetzom i elektrolitom kako bi se izbjeglo treperenje žarulje na izmjeničnoj frekvenciji gradske mreže.

grundig_studio_3010_06 grundig_studio_3010_08

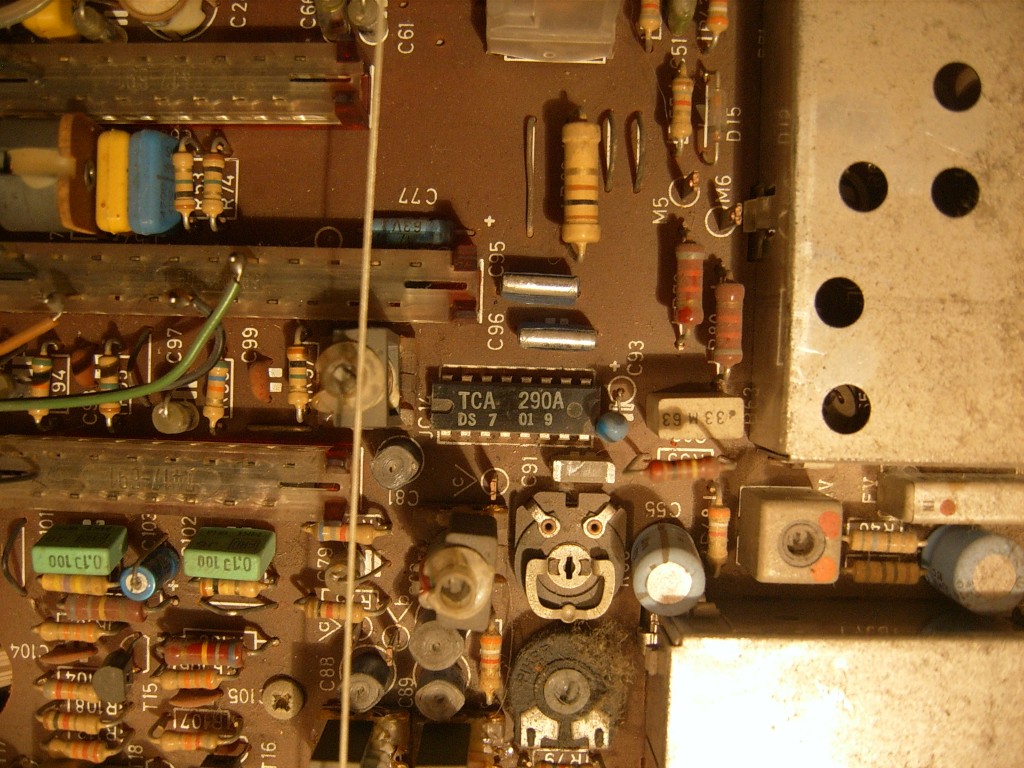

Sam prijemnik bazira na tri integrirana kruga: TCA420A (FM/IF pojačalo), TCA530 (naponski stabilizator 30V za kapacitivne diode tranzistorski izvedenog tunera) i TCA 290A (FM stereo dekoder). Kod uključenja radio prijemnika kazaljka mjerača jačine signala reagira na signale tijekom okretanja birača postaja, pa se može pretpostaviti da je isti do dekodera ispravan. Kvar je u konačnici i detektiran na stereo dekoderu koji dobiva ispravan demodulirani mono NF signal na ulazu ali ne daje stereo audio signale na svojem izlazu prema pojačalu. Ukoliko se prespoji ulaz i izlaz integriranog kruga TCA 290A zvuk radija se normalno reproducira na zvučniku. Voltmetrom je utvrđeno da TCA 290A dobiva potrebne napone za napajanje kao i ulazne signale te je vjerojatno greška u tom samom integriranom krugu.

grundig_studio_3010_12

Na slijedećoj slici učava se oklopljeno gramofonsko pretpojačalo i ulazno/izlazni audio portovi dovedeni na DIN konektor na bočnoj strani kućišta. Gramofonsko stereo pretpojačalo izvedeno je kao zasebni modul i sadrži po dva tranzistora za svaki kanal.

grundig_studio_3010_07

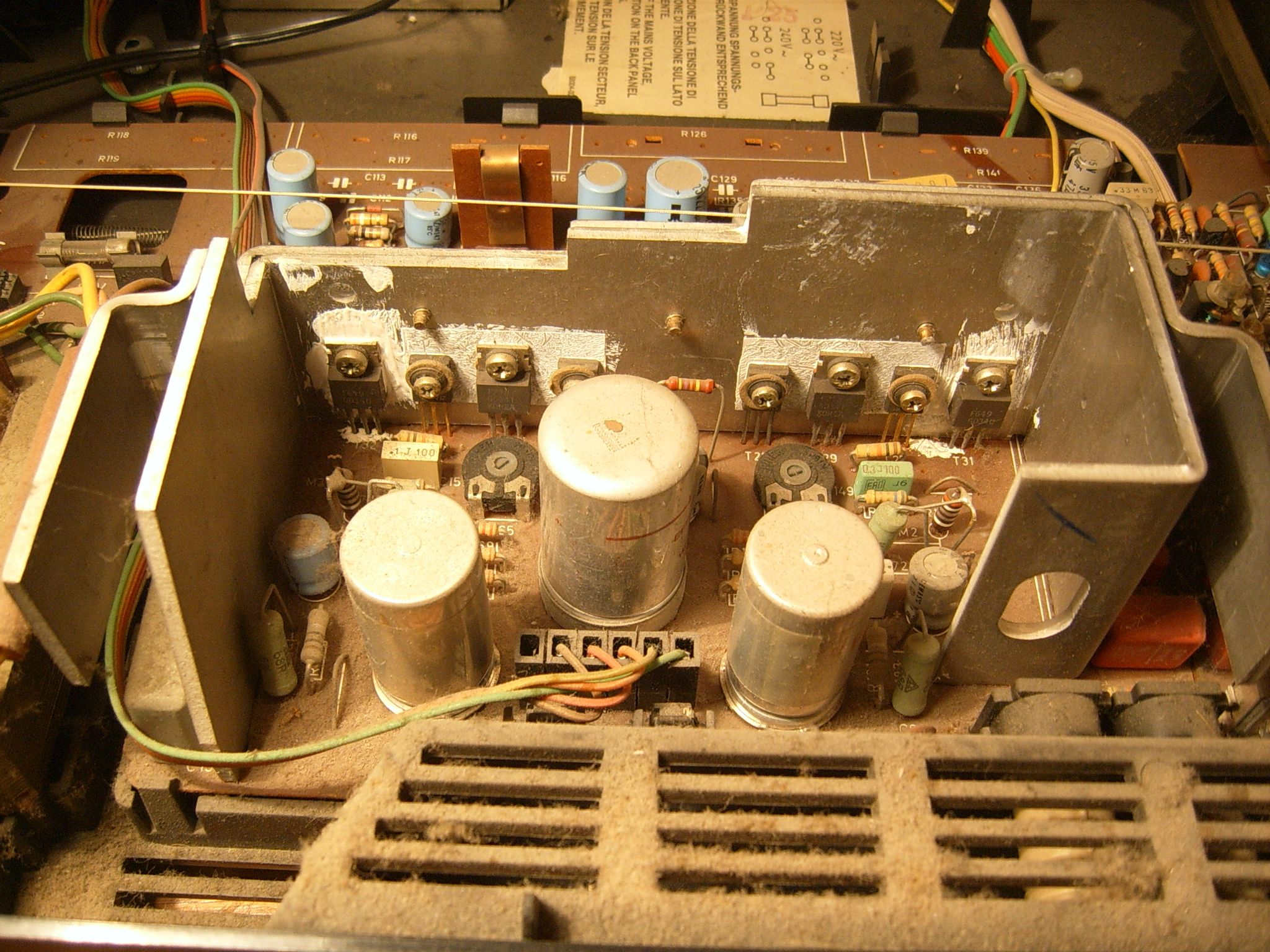

Izlazno pojačalo bazira se na komplementarnom paru tranzistora snage (BD437, BD438) za svaki kanal u push pull spoju koji mogu isporučiti oko 20W snage na svakom kanalu. Grundig izlazne tranzistore obilježava svojim posebnim oznakama (počinju slovima GD) pa je u slučaju zamjene potrebno pronaći usporedne klasične oznake (tako je npr. za tranzistor BD437 Grundig oznaka GD341, a za tranzistor BD438 njihova oznaka je GD340).

grundig_studio_3010_10

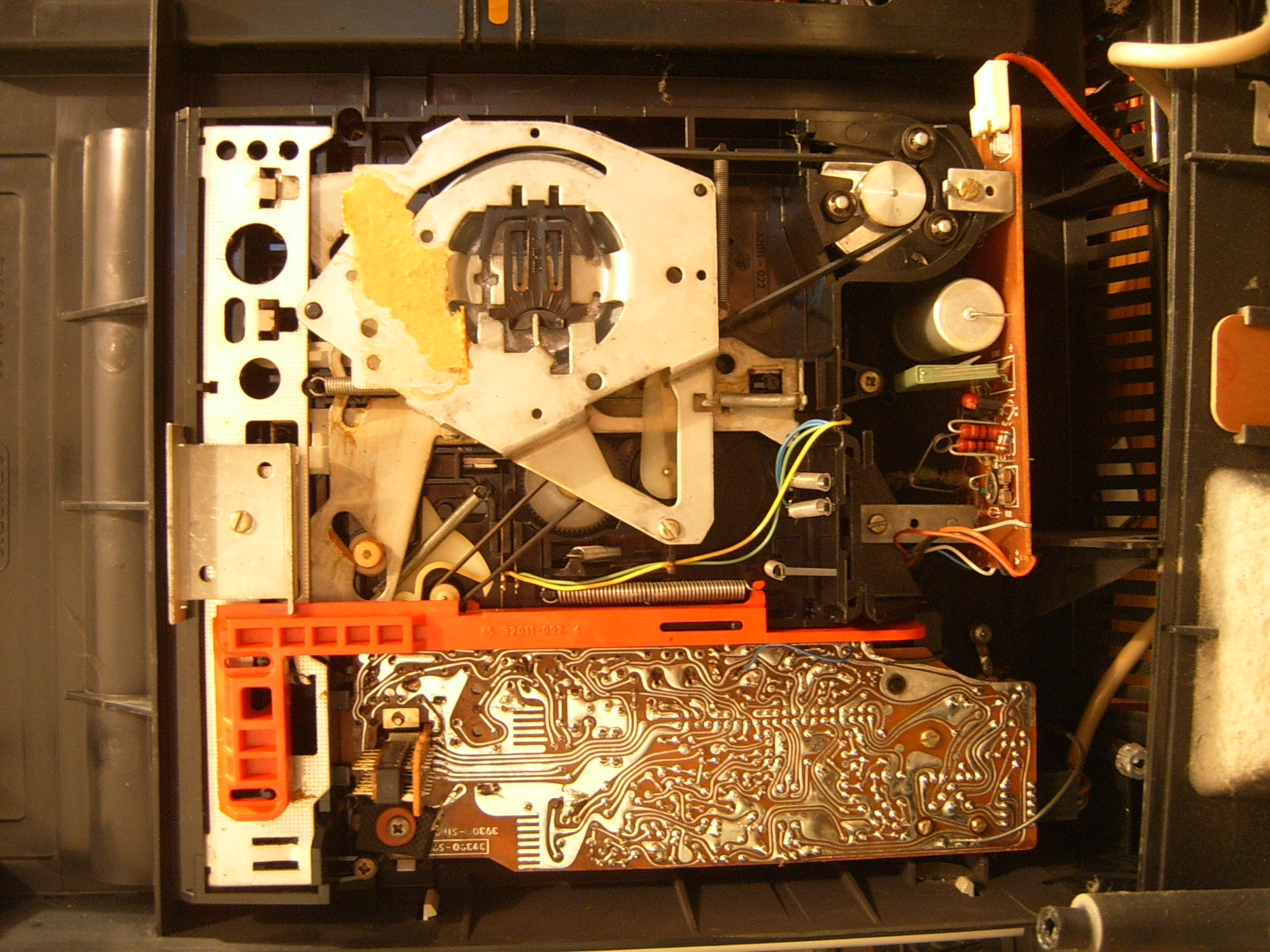

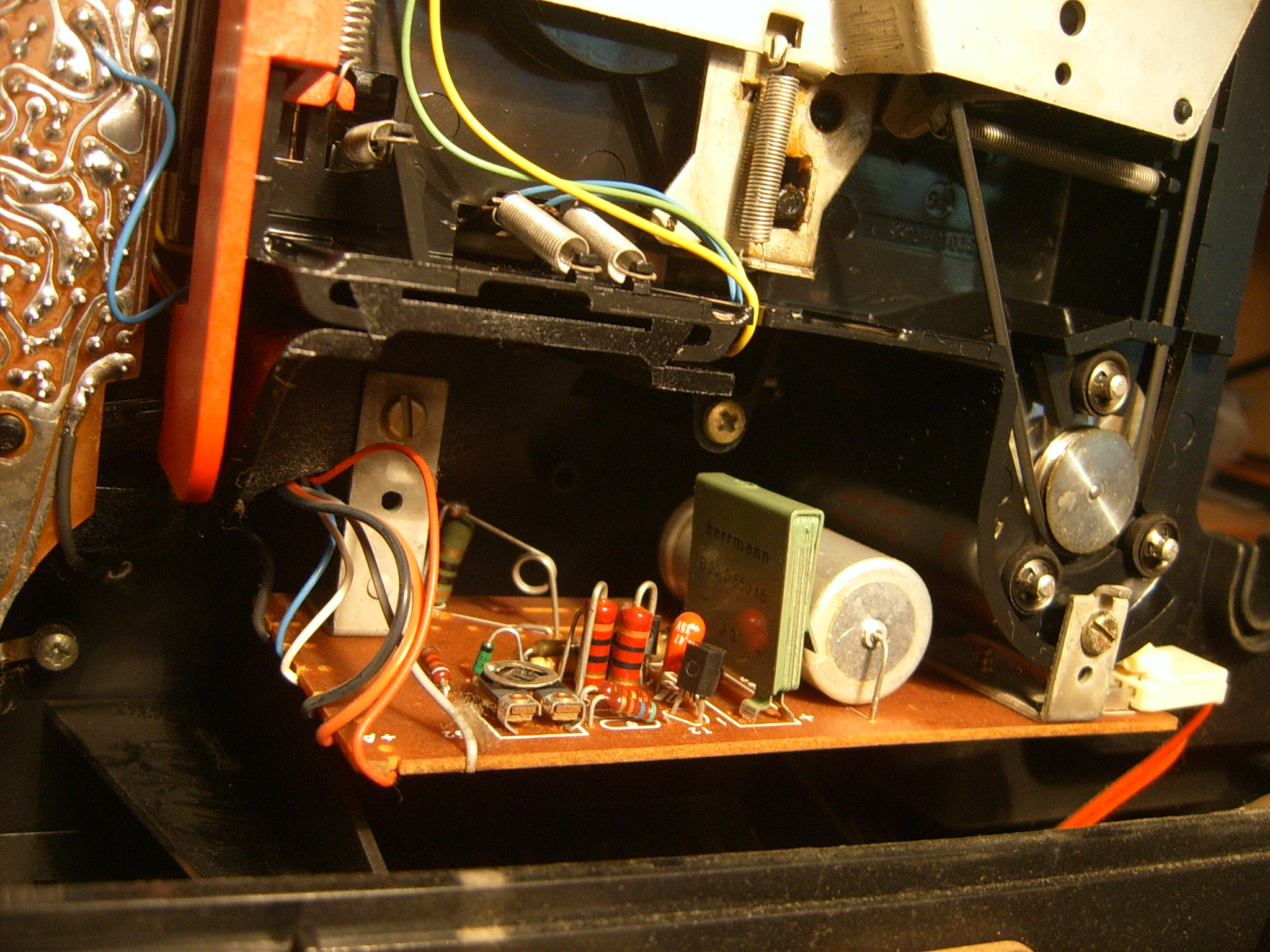

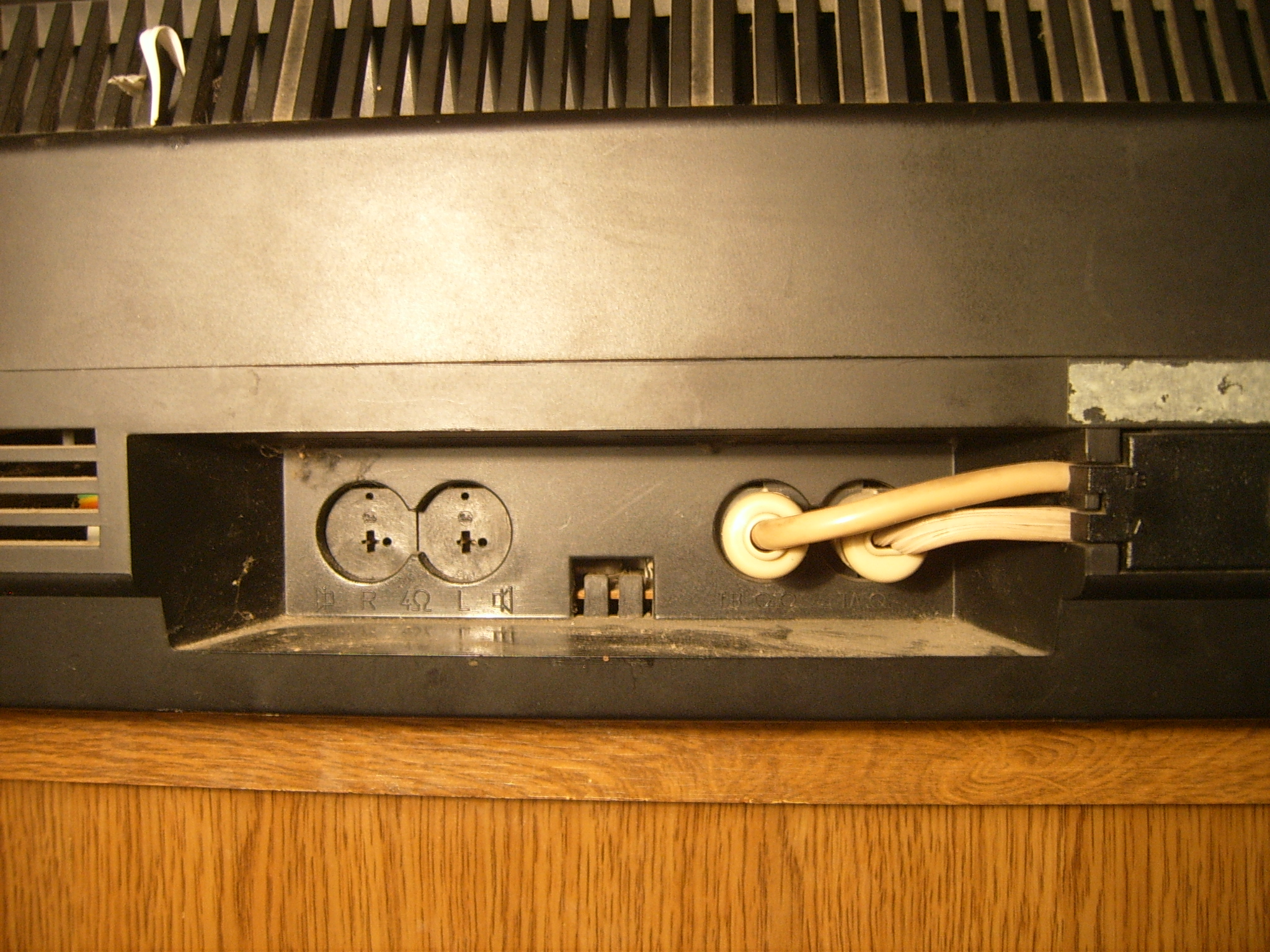

Grundigov kazetofon CB430 ugrađen je u ovaj muzički centar gotovo kao zasebna komponenta. Sadrži svoje vlastito tranzistorsko stereo pretpojačalo i svoj vlastiti ispravljač sa stabilizatorom. Tako se glede napajanja spaja samo na svoj posebni sekundarni namot mrežnog transformatora, a glede audio izlaza, slično kao i gramofon, spaja se iz unutrašnjosti na posebne DIN konektore na stražnjoj strani muzičkog centra.

grundig_studio_3010_09

grundig_studio_3010_11

grundig_studio_3010_17

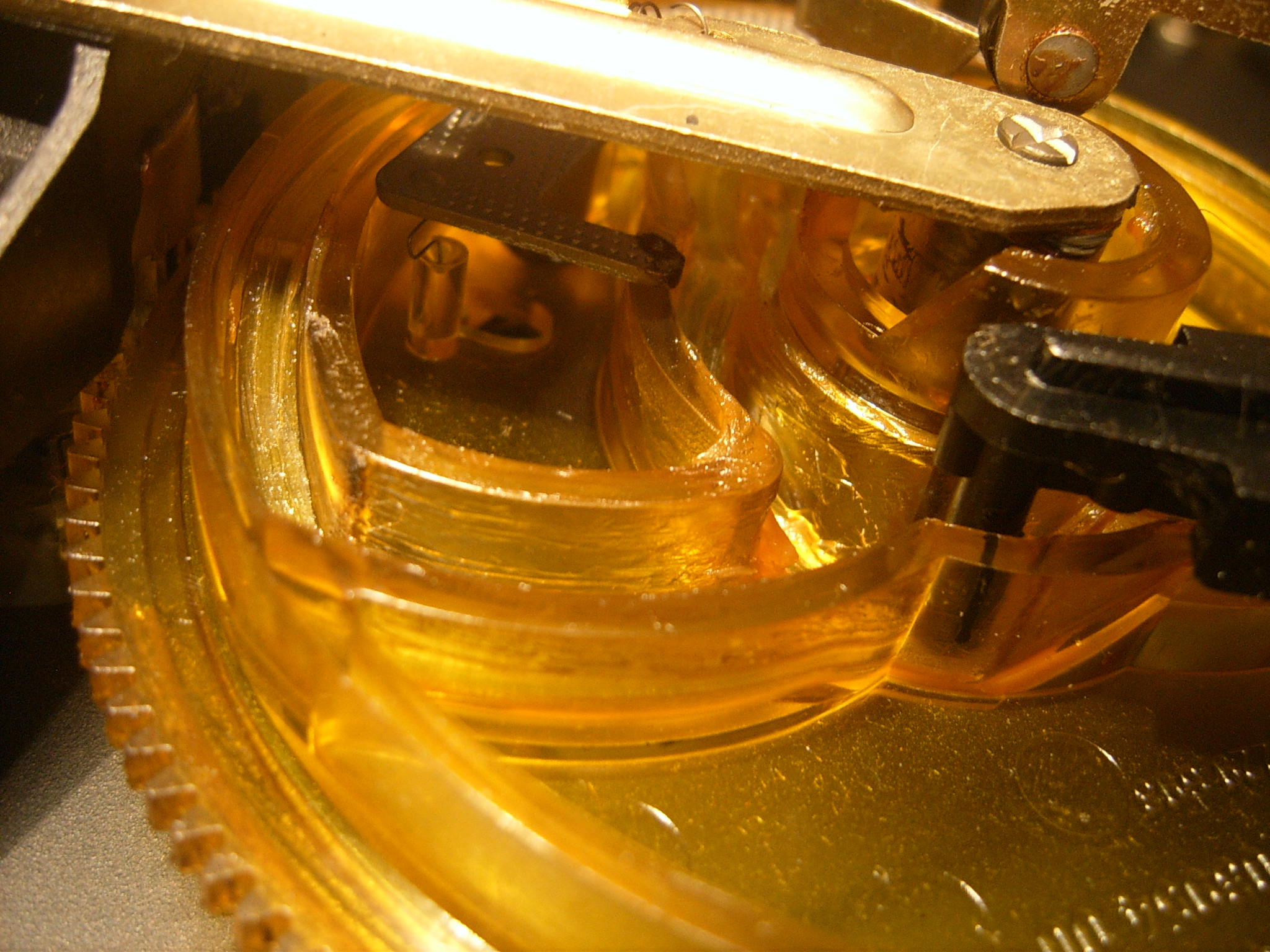

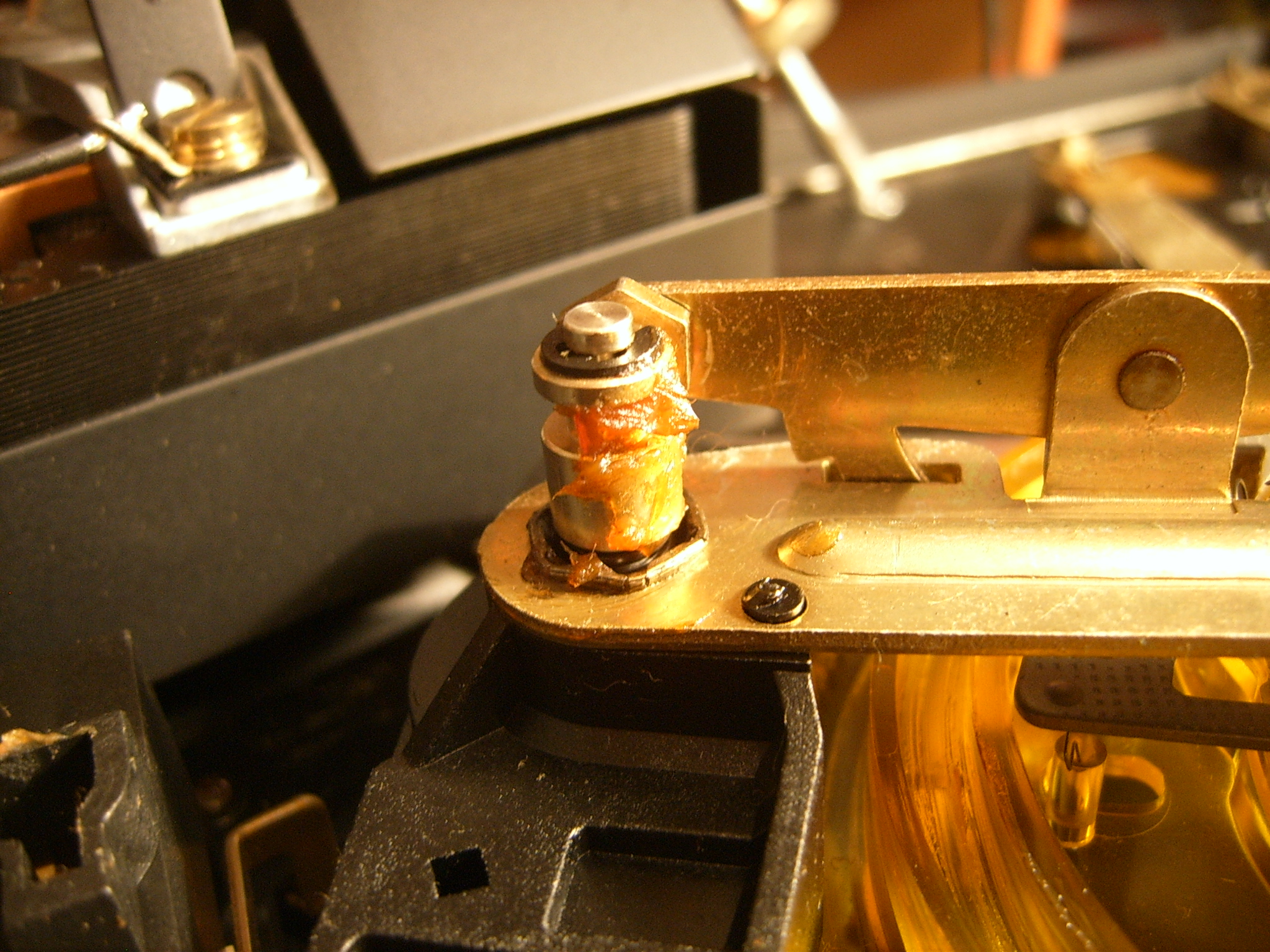

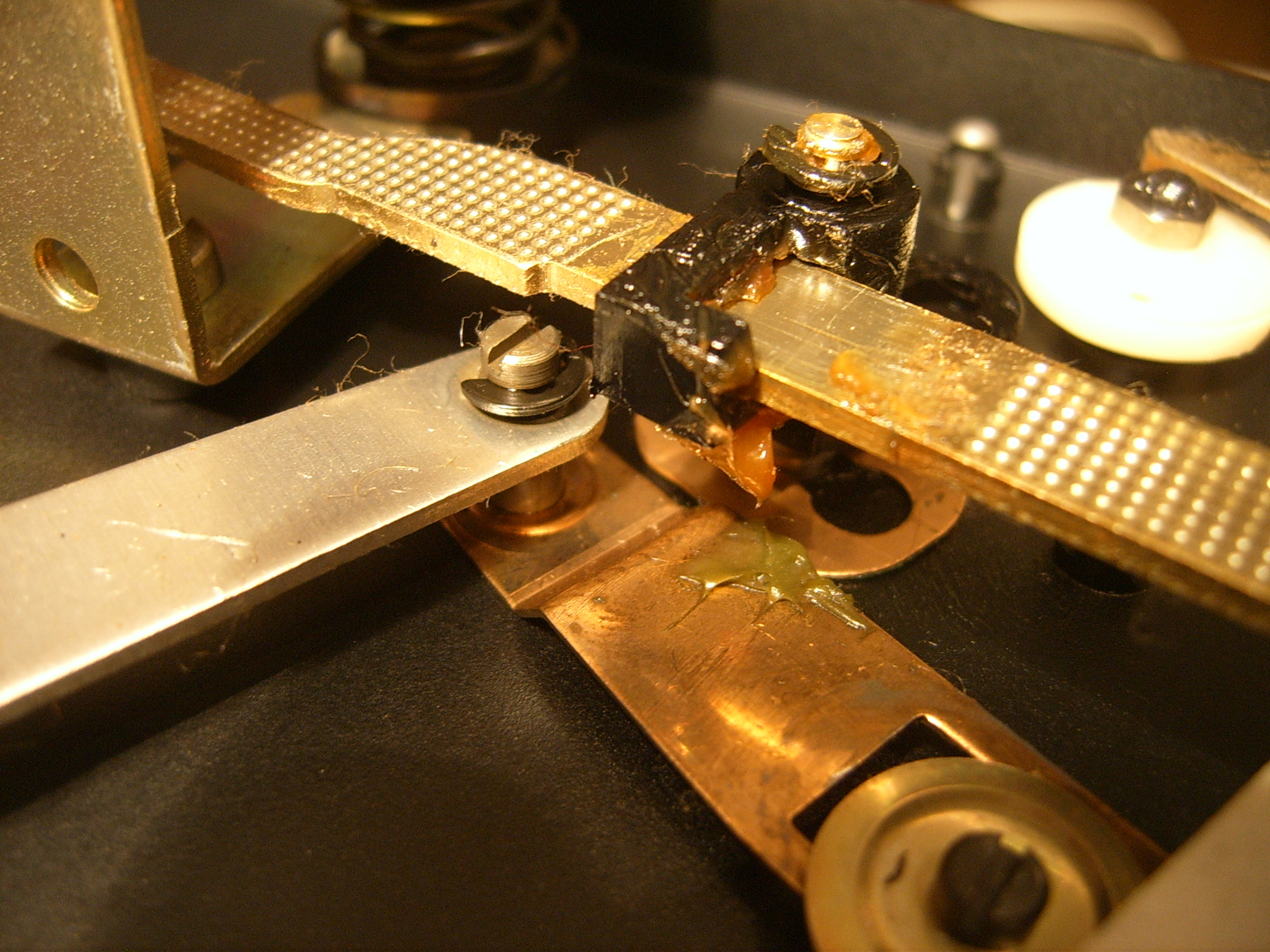

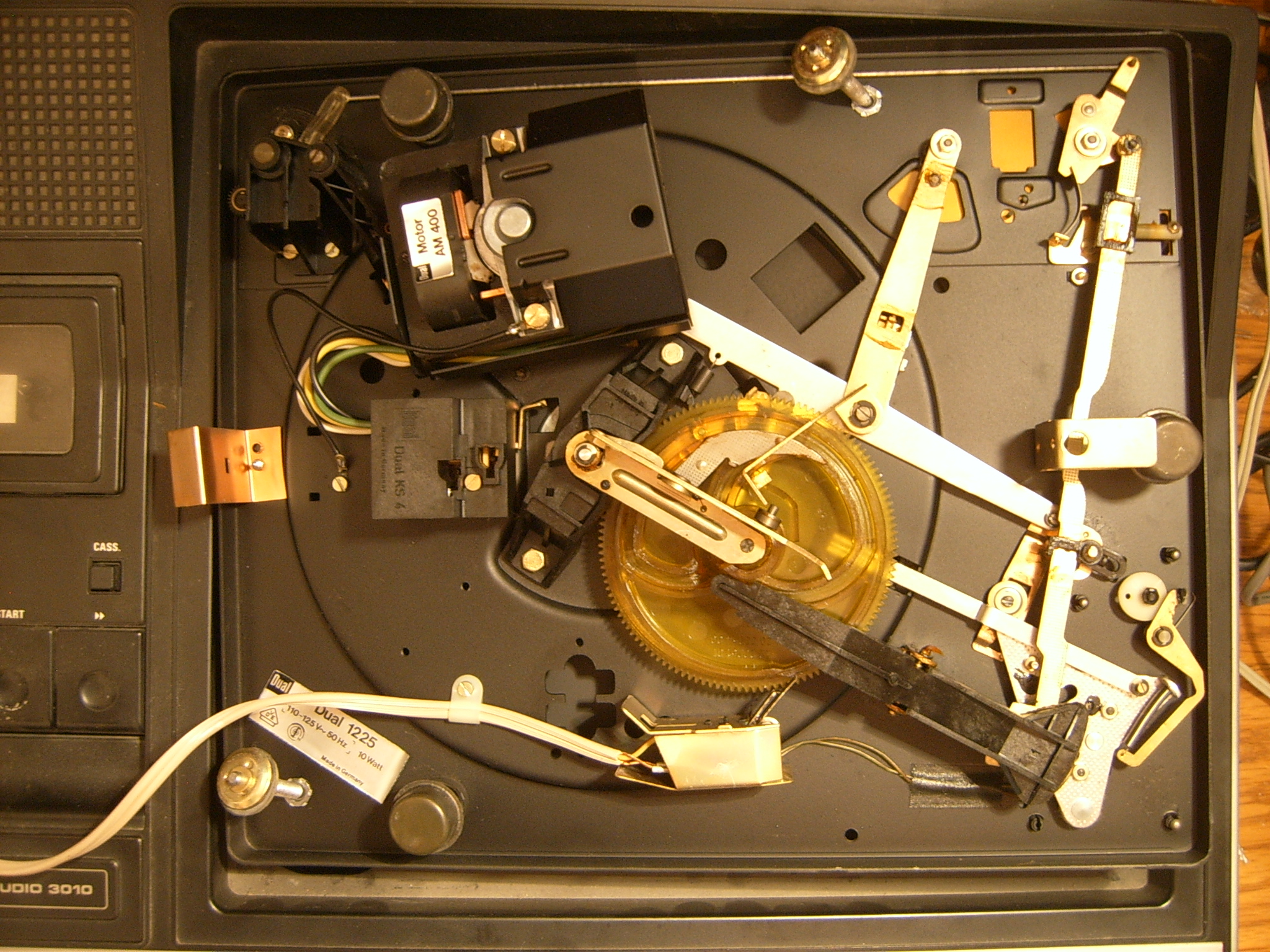

Gramofon vizualno izgleda čitav ali ima uobičajenu boljku; sva maziva na mehanizmu tijekom vremena pretvorena su u gustu ljepljivu masu, pa je prije svega potrebno temeljno rastavljanje, čišćenje i ponovno podmazivanje čitavog mehanizma.

grundig_studio_3010_13

grundig_studio_3010_14 grundig_studio_3010_15 grundig_studio_3010_16

Na kraju se može zaključiti kako je potrebno puno ljubavi i vremena da se ovaj muzički centar dovede u red, iako, zbog nedostatka poklopca i drugih vanjskih mehaničkih nedostataka teško će mu biti u potpunosti vratiti stari sjaj. Dobra je stvar da su ugrađene muzičke komponente (gramofon, kazetofon) izvedene kao gotovo zasebni uređaji, a to onda otvara veći prostor idejama o iskoristivosti ovog uređaja u nekoj skoroj budućnosti 🙂
