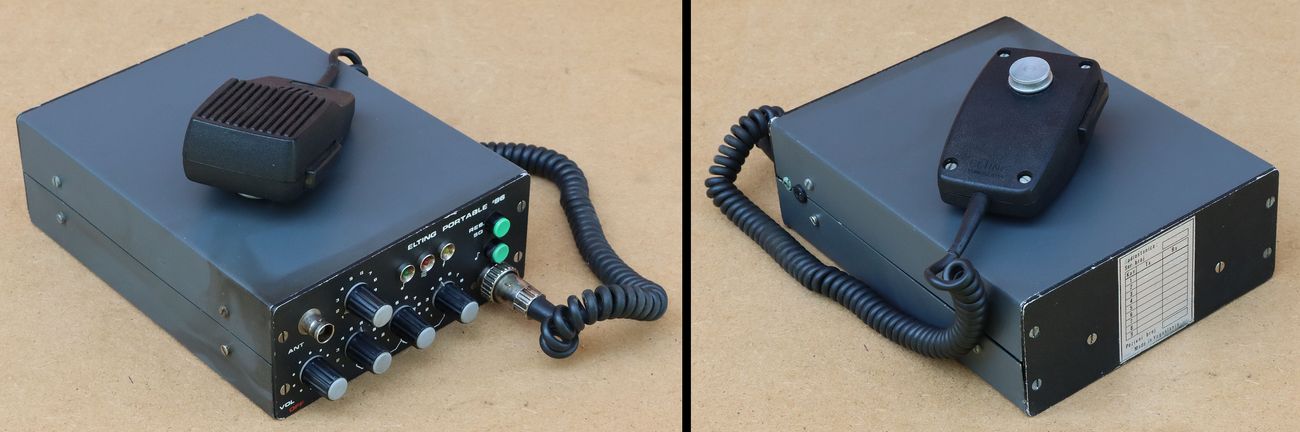

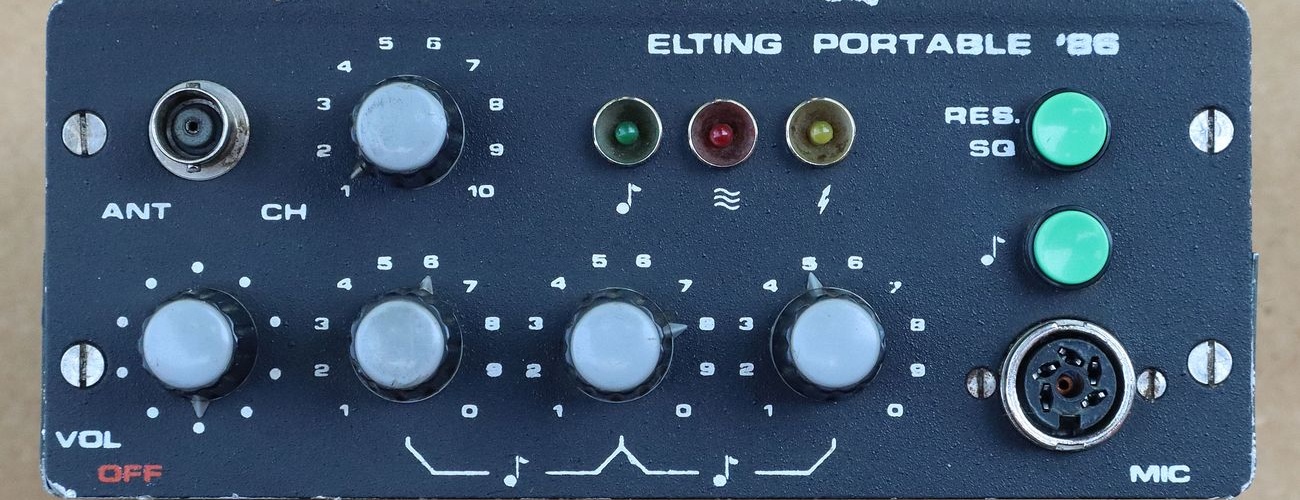

Danas je nabavljen UKV FM primopredajnik Elting portable ’86 (serija 4000), hrvatskog poduzeća ELTING (RIZ) iz 1986. godine.
Tvrtka ELTING (Elektronika Telekomunikacije Informatika) iz Nove Gradište je bila RIZ-ov suradnik u proizvodnji komunikacijskih radio uređaja tijekom 1980/90-tih godina. Krajem 1990-tih godina Elting je završio u stečaju.
Općenito gledano, VHF primopredajnici RIZ/ELTING serije 2000-8000 bili su kristalni primopredajnici sa najviše 10 simpleks ili semidupleks (repetitorskih) kanala sa razmakom od 25 kHz. Izlazna snaga predajnika kod svih inačica je 10 W, osim za manje prenosive (portable) inačice gdje je snaga predajnika 1,5 W. Ovisno o namjeni, radili su se za tri VHF opsega: 40,7-42,4 MHz, 68-87,5 MHz i 144-174 MHz. Radili su se kao stacionarna inačica sa ugrađenim mrežnim ispravljačem, zatim kao mobilna inačica za ugradnju i napajanje iz vozila, te kao baterijska prijenosna, portable i ručna inačica. Elting je proizvodio i repetitore za sva tri opsega snage 10 W. U 1980-tim godinama ovim primopredajnicima su bile opskrbljene razne državne civilne službe, posebno teritorijalna obrana koja je morala imati radio uređaje kompatibilne sa vojnim frekvencijama. Neke inačice tih RIZ/ELTING x000 primopredajnika bile opremljene modulima i identifikatorima za 5-tonski selektivni, grupni ili zatvoreni poziv.

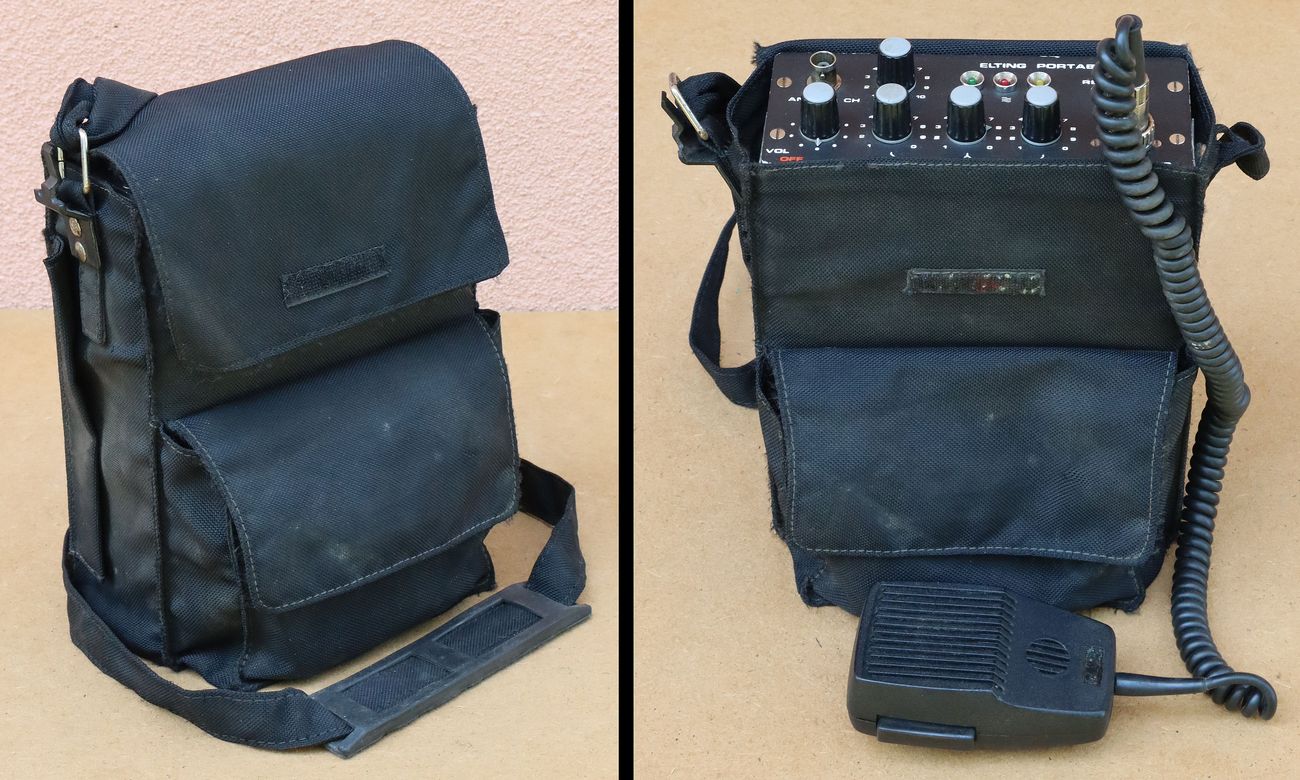

Do sada smo već opisali neke stacionarne i mobilne ELTING/RIZ primopredajnike serije 2000, 4000, 8000, te serije 5000, a ovdje imamo primjerak portable inačice koja se napaja preko internog NiCd akumulatora 12,5 V / 1,8 Ah i ima izlaznu snagu od 1,5 W. Punjenje akumulatora je preko vanjskog punjača. Za usporedbu, nešto veća i teža prijenosna inačica je imala interni punjač i NiCd akumulator 12,5 V / 4 Ah te punu izlaznu snagu od 10 W. Detaljne specifikacije za ove primopredajnike možete pročitati u Elting katalogu.
Elting/Riz primopredajnici serije 2000-8000 radili su se po licenci njemačkog Telefunkena (slični su Telefunken Telecar seriji). Originalne elektroničke sheme i druga tehnička dokumentacija za ove uređaje je vjerojatno davno zametnuta, izgubljena ili uništena, no generalno gledano to su kristalni primopredajnici vrlo slični bilo kojim drugim primopredajnicima te namjene i iz tog razdoblja.
Prema jedva vidljivim oznakama na naljepnici, naš primopredajnik bi trebao biti za opseg 68-87,5 MHz (serija 4000) te imati ugrađene kristale za dva radna kanala:
- kanal : 76,300/75,450 MHz (semidupleks 0,850 MHz)
- kanal : 76,325/76,325 MHz (simpleks)
Ima i ugrađen modul za vlastiti pozivni (selektivni) broj: 586.

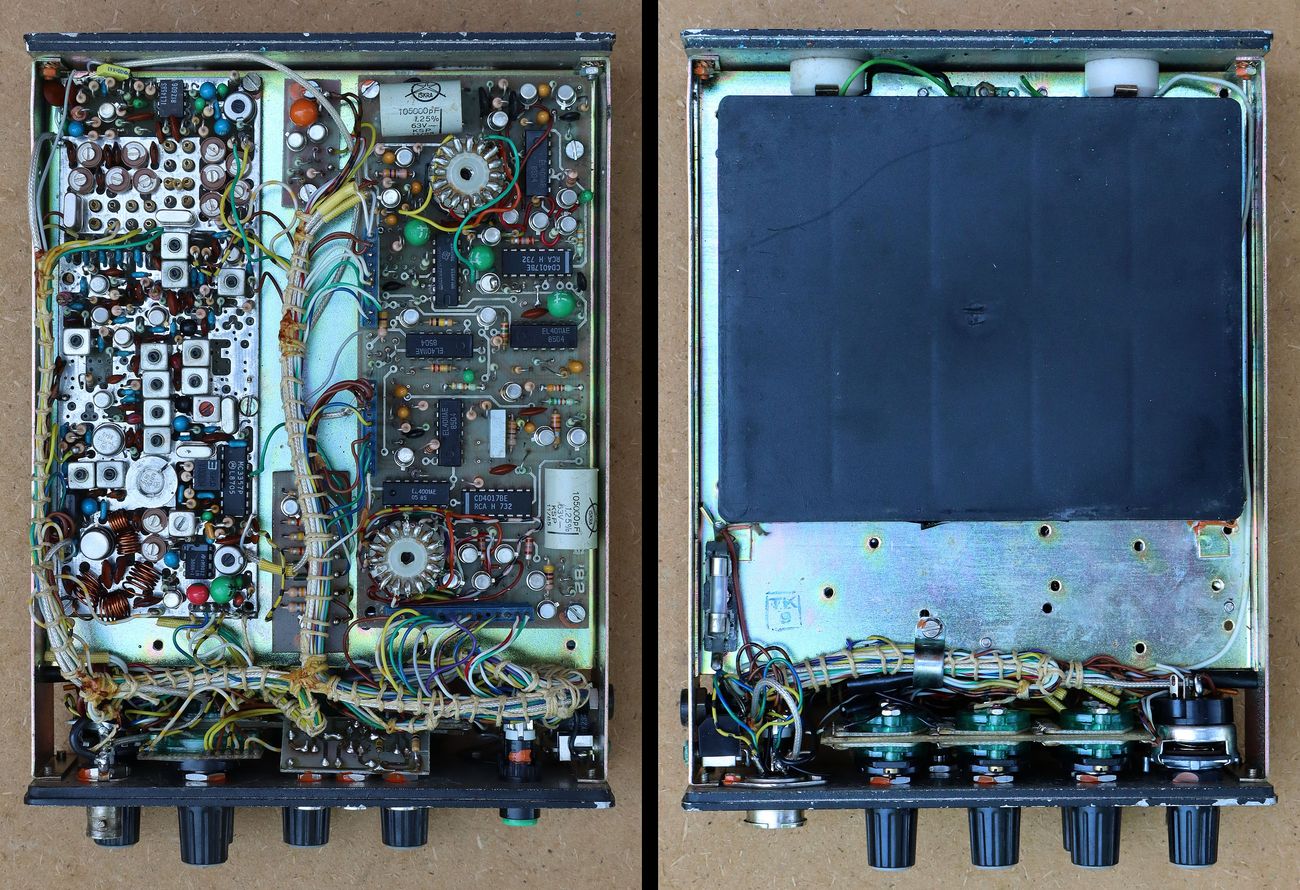

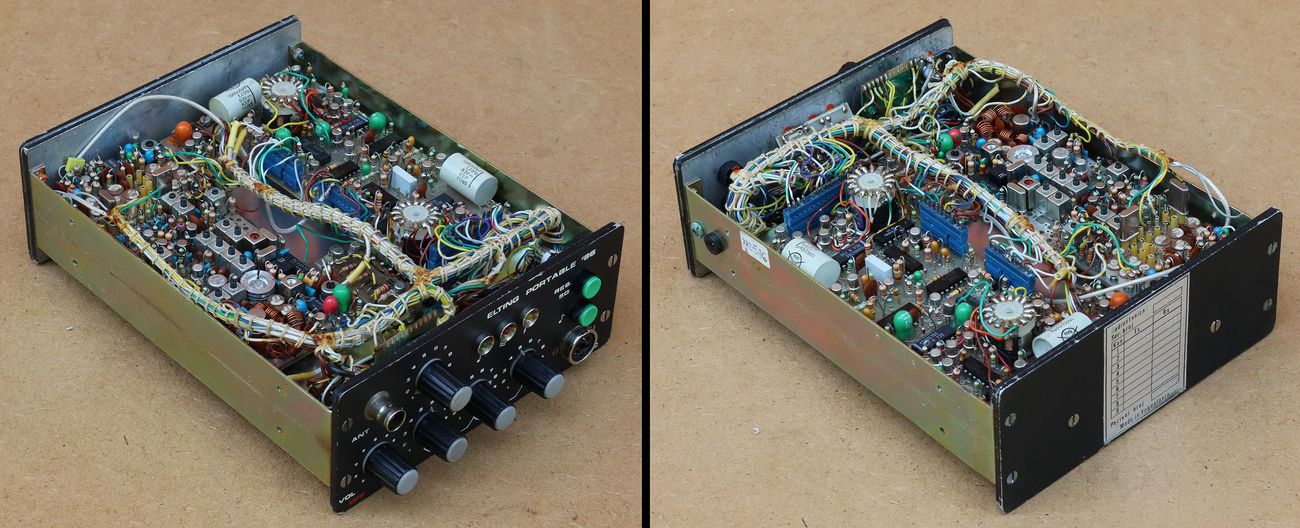

Elementi prijemnika i predajnika su na zajedničkoj pločici lijevo, a elementi selektivnog tonskog poziva na pločici desno. Sa donje strane je smješten baterijski paket.

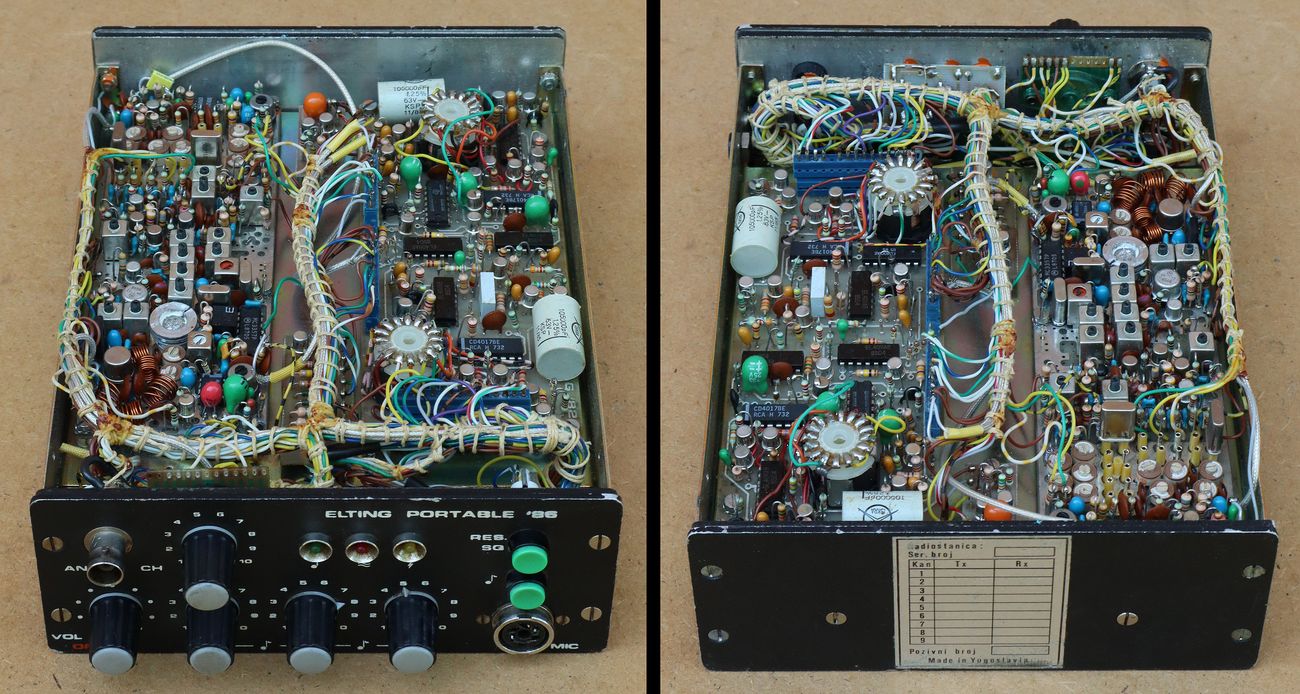

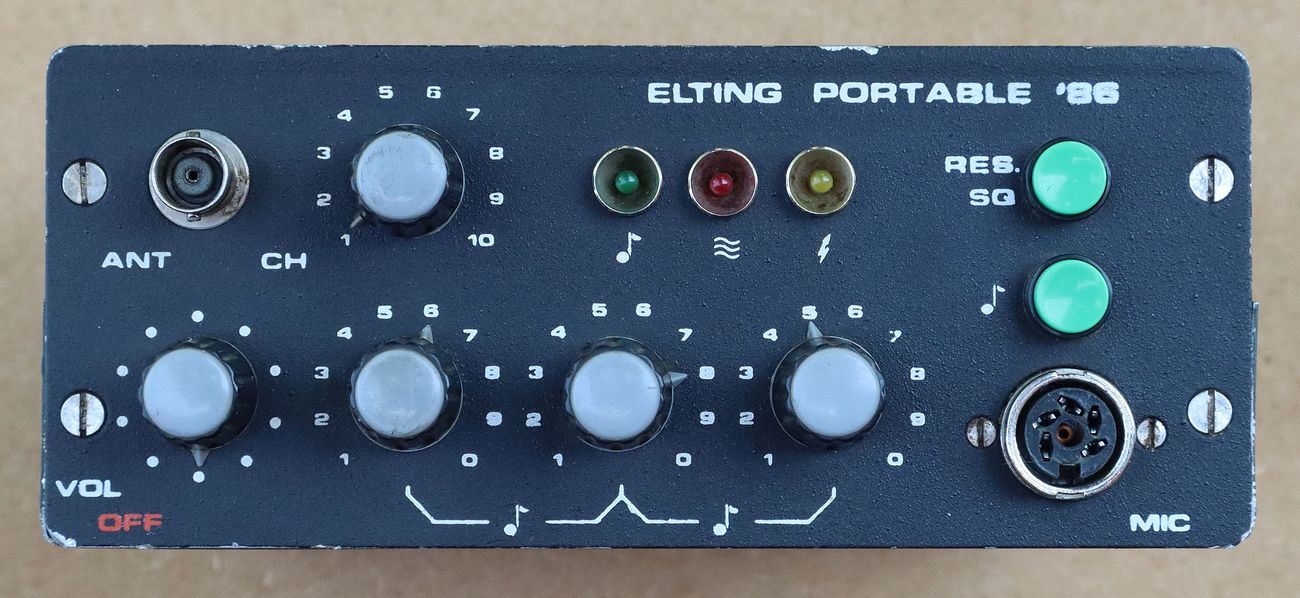

Sklopke imaju plastične poklopce što smanjuje prodor prašine i drugih nečistoća pa su kontakti sklopke duže funkcionalni.

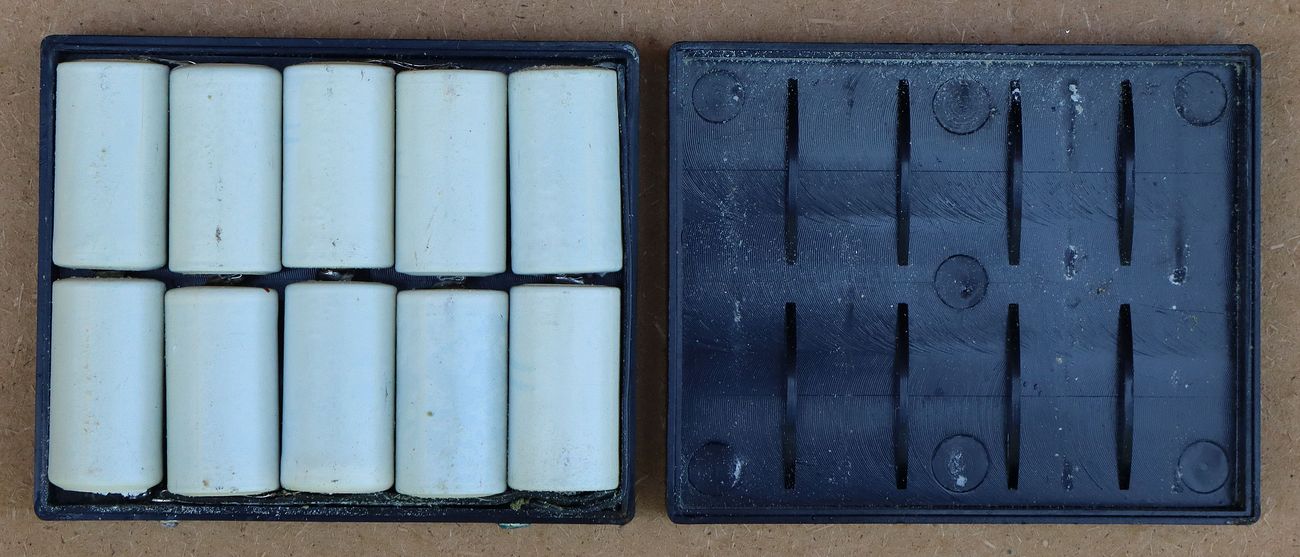

Baterijski NiCd paket 12,5 V / 1,8 Ah sadrži 12 baterija spojenih u seriju.

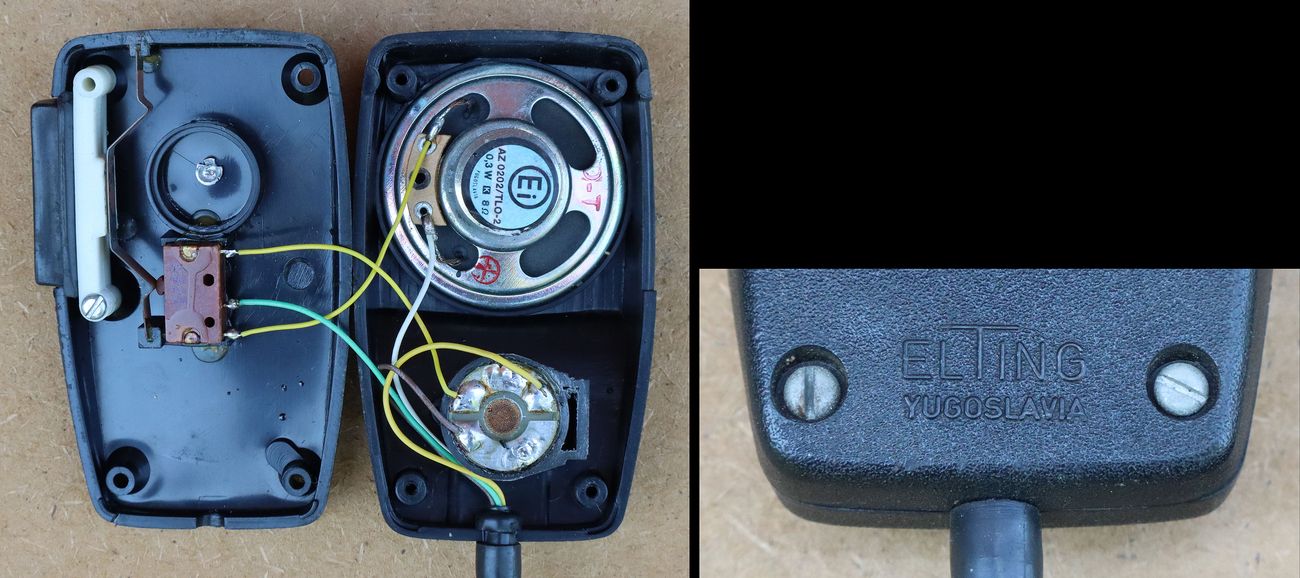

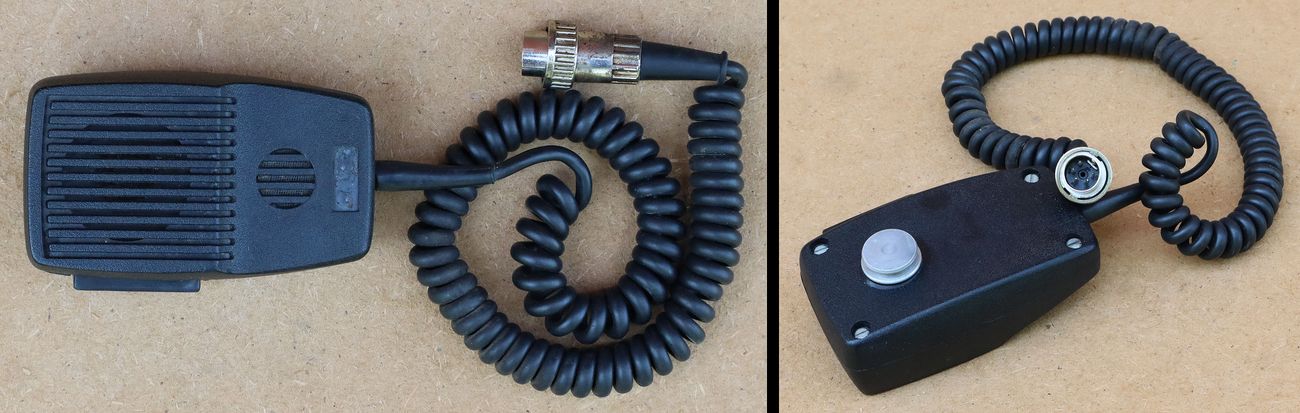

Kombinacija PTT mikrofona i zvučnika.

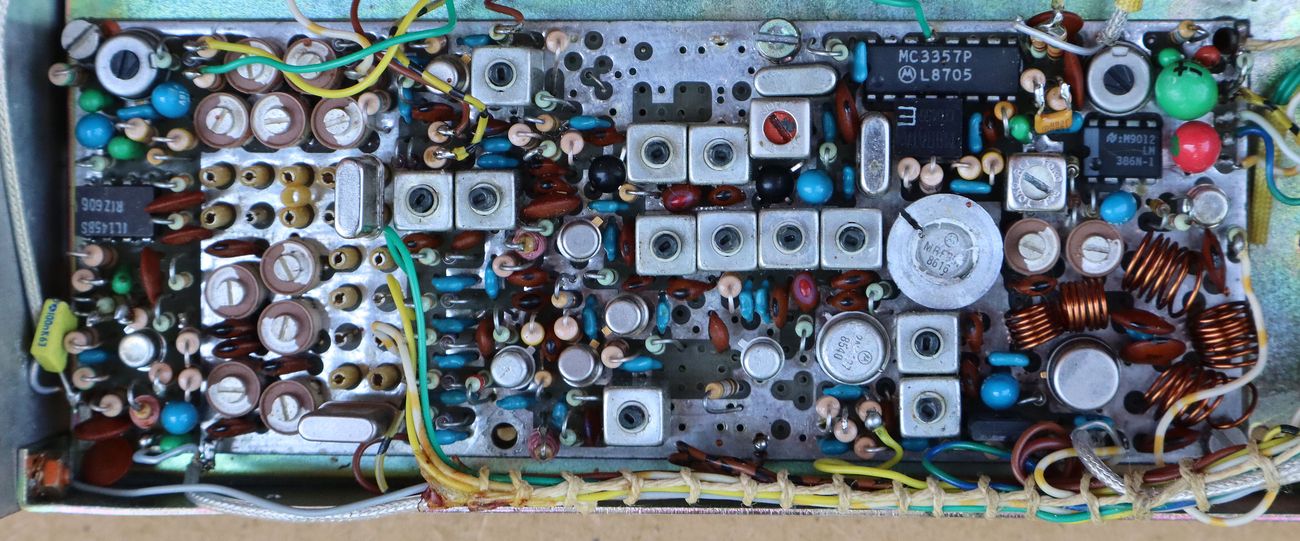

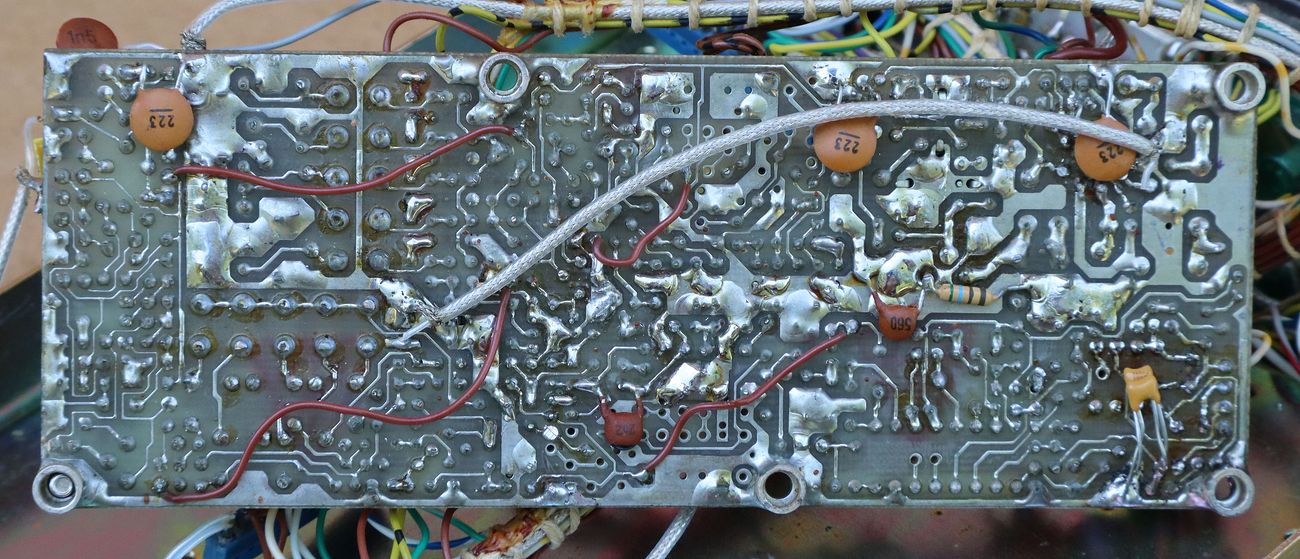

Elementi prijemnika i predajnika su montirani na zajedničku tiskanu pločicu te ona sama za sebe može biti dobar temelj za neku ručnu inačicu istog primopredajnika bez selektivnog poziva.
Na pločici primopredajnika nalazimo samo dva kristala, jedan sa oznakom 13,4583 MHz i drugi sa oznakom 91,450 MHz. Ova druga frekvencija je posve sigurno overtonska (x5) i radi se o kristalu na osnovnoj frekvenciji 18,290 MHz. Množenjem ovih frekvencija i pribrajanjem ili oduzimanjem MF 10,7 MHz za prijemnik, ne mogu se nikako dobiti ispisane kanalne frekvencije na 75,450 MHz, 76,300 MHz i 76,325 MHz. Očito je netko mijenjao ove kristale i prilagođavao nekim drugim frekvencijama.
Prema onome što znamo iz stacionarnih i mobilnih inačica Elting primopredajnika za opseg 68-87,5 MHz, kristal za predajnik bi trebao biti umnožen šest puta (13,4583×6=80,750 MHz), a kristal za prijemnik overtonska frekvencija umanjena za 10,7 MHz (91,450-10,7=80,750 MHz). Iz ovoga proizlazi da naš primopredajnik radi na jednom simpleksnom kanalu frekvencije 80,750 MHz.
To znači da nakon kristalnog oscilatora predajnika, slijedi jedan stupanj za utrostručivanje i zatim još jedan stupanj za udvostručivanje frekvencije. Kristalni oscilator prijemnika pak je već podešen za overtonsku frekvenciju (x5).
Prijemnik sadrži integrirani krug MC3357 koji smo već vidjeli primjerice kod Komunikacijskog prijemnika AOR AR-3000A ili VHF FM primopredajnika Icom IC-V200T. Taj čip sadrži oscilator, mješač i pojačalo za dobivanje posljednje MF (455 kHz) te FM demodulator i NF pretpojačalo sa squelch i mute krugovima. U blizini čipa očekivano uočavamo kristal na 10,245 MHz, kristalni filtar za 10,7 MHz i keramički filtar za 455 kHz, tako da je ovo posve sigurno dvostruki superheterodin sa MF na standardnih 10,7 MHz i 455 kHz (10700–10245=455 kHz). Izlazno NF pojačalo prijemnika se bazira na integriranom krugu LM386.
Što se tiče predajnika uočavamo dvostruko operacijsko pojačalo IL 1458 što je posve sigurno limiter i pojačalo mikrofonskog signala te modulator. Osnovna frekvencija kristalnog oscilatora se, kao što smo već zaključili, umnožava šest puta, a zatim vodi na tranzistorska VF pojačala. U izlaznom stupnju radi VHF/UHF tranzistor MRF607 (Motorola) koji na napajanju 12,5 V može razviti do 2 W snage. Driver tranzistor je također Motorola ali su oznake na njemu djelomično sastrugane, vidi se samo 2Nxx27.
U dijelu antenskog filtra opet vidimo komponentu u metalnom TO-5 kućištu sa oznakom SR1-12, IEVT-87 što bi morala biti neka minijaturna izvedba releja (moguće da se radi i o PIN diodama) za TX/RX prebacivanje antene i napajanja.

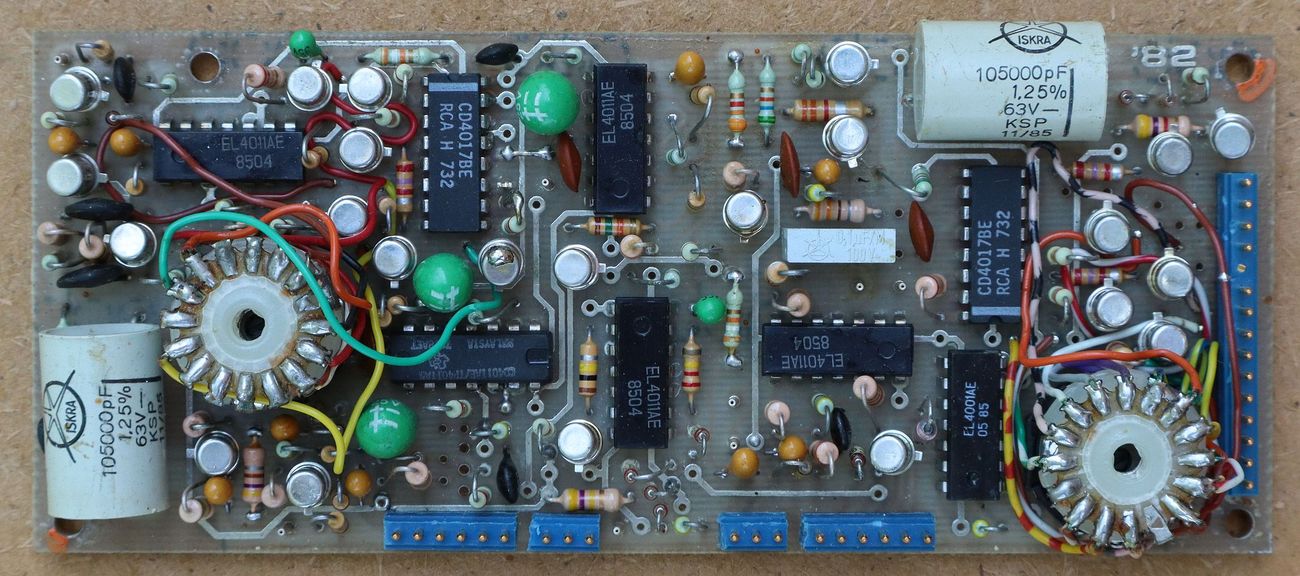

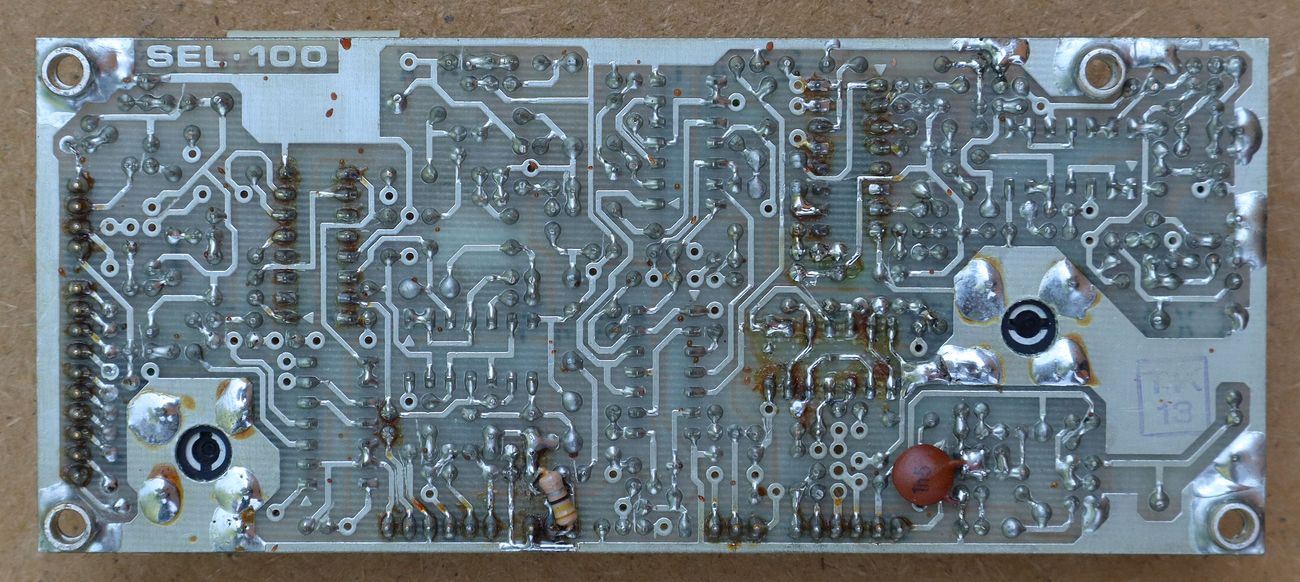

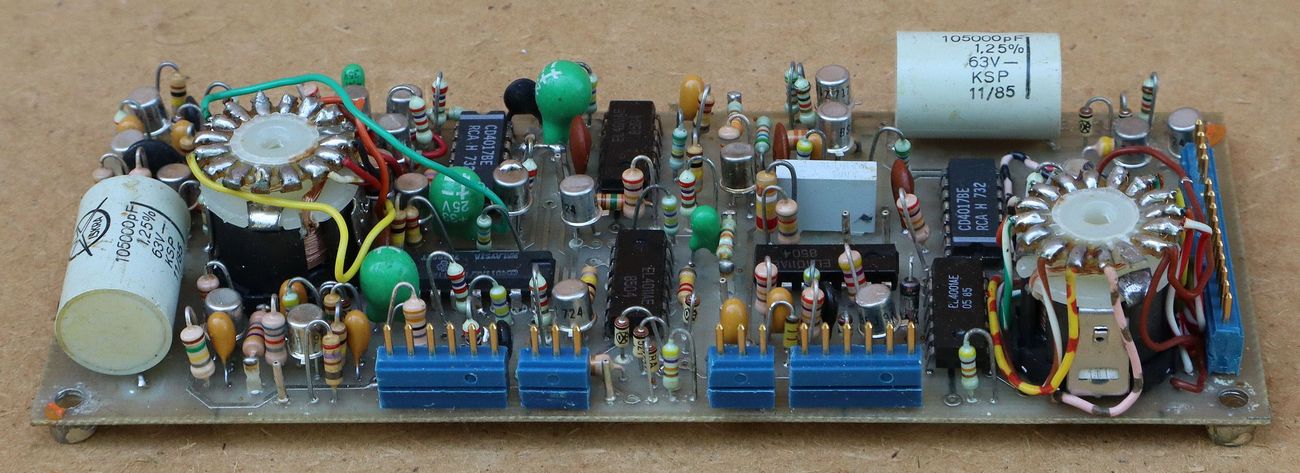

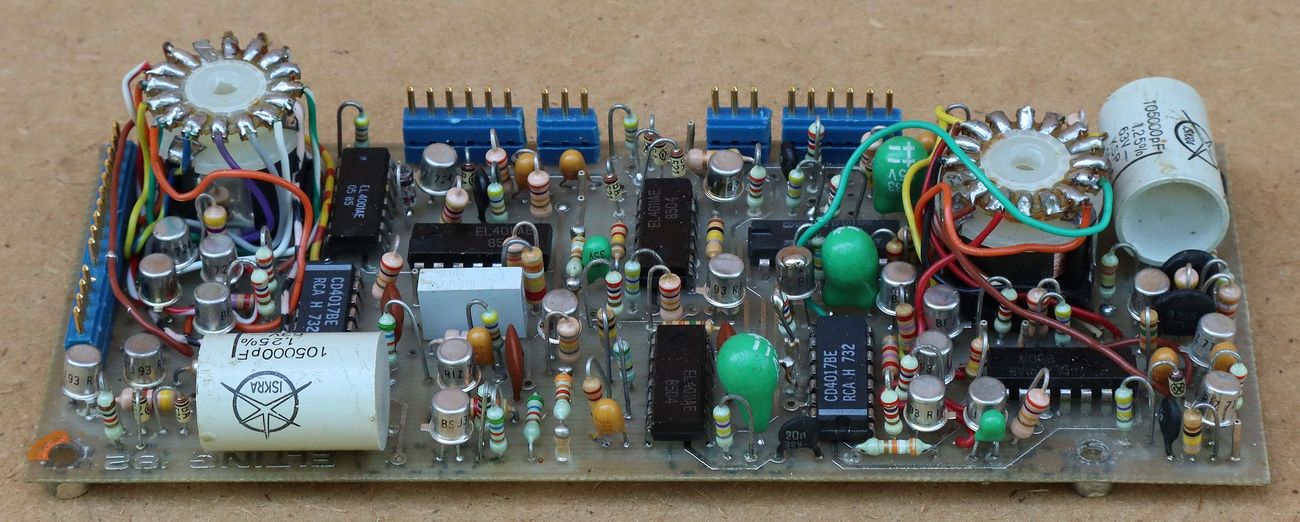

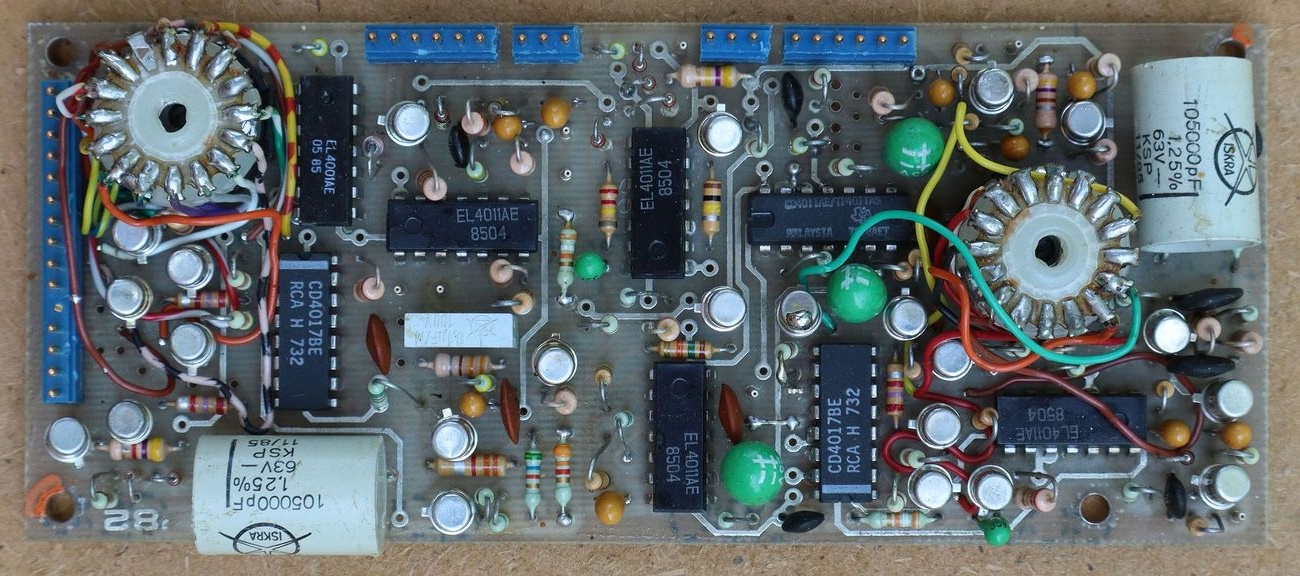

Pločica 5-tonskog selektivnog poziva i identifikacije sadrži osam logičkih čipova, dvadesetak tranzistora i dva uočljiva kombinirana induktiviteta sa podesivom VF jezgricom.
- EL4001 – četiri NOR vrata sa dva ulaza
- EL4011 x5 – četiri NAND vrata sa dva ulaza
- CD4017 x2 – dekadski brojač
Očito se radi o posve diskretnoj izvedbi ovog kruga. U objavi Primopredajnik Iskra TR 40M sa napajanjem ND-22 opisali smo što je i kako radi 5-tonski sistem selektivnog poziva pa se ovdje nećemo ponavljati. Kod TR 40M se koriste specijalizirani čipovi za generiranje i dekodiranje tonova u 5-tonskom sistemu (FX-503C, FX-407A) tako da su tamo ovi sklopovi puno jednostavniji.

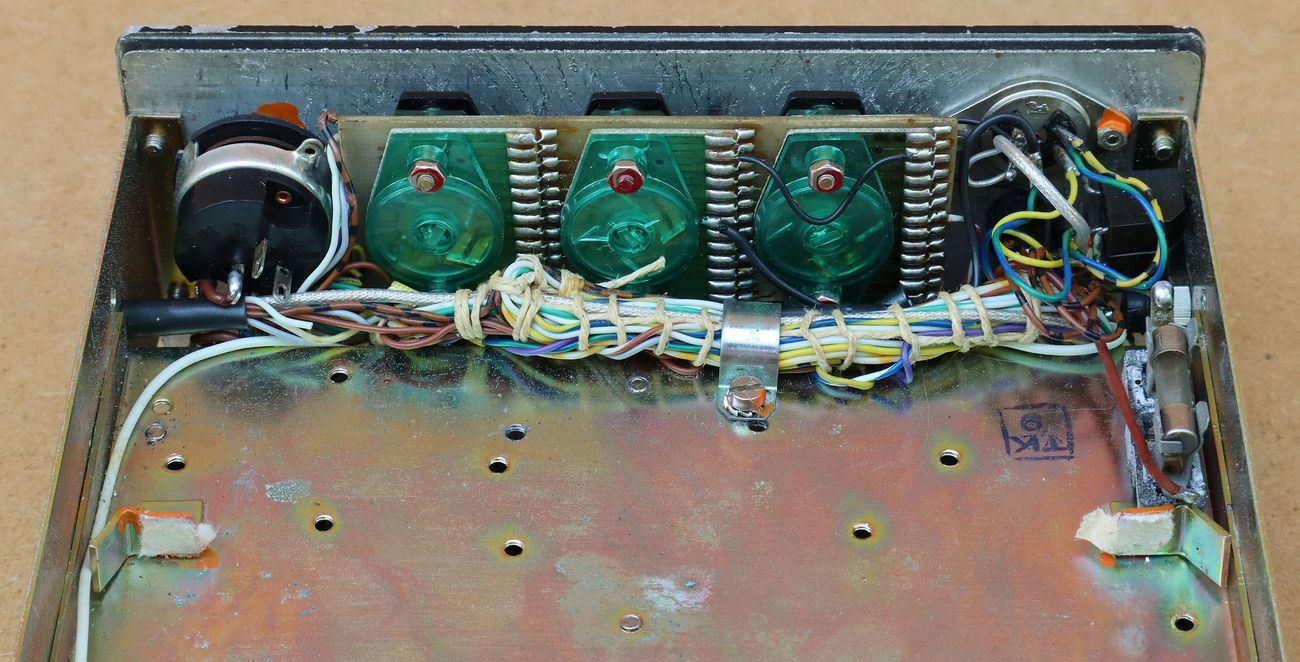

UKV FM primopredajnik Elting portable ’86 bi mogao biti izveden puno kompaktnije da se ne koristi veliki modul tonskog poziva u diskretnoj izvedbi sa tri velika preklopnika na prednjoj ploči za selekciju kodnog broja za selektivni poziv. Ti elementi praktično zauzimaju polovinu unutrašnjosti i značajan dio prednje ploče uređaja. Iskra je kod svojih TR 40 primopredajnika to puno bolje riješila upotrebom namjenskih čipova i rotirajućih dekadskih sklopki na prednjoj ploči.
Generalno gledano, u drugoj polovici 1980-tih godina domaća elektronička industrija je već uvelike zaostajala za modernim trendovima u svijetu i proizvodnja elektronike je uglavnom bila orijentirana na zadovoljavanje domaćih potreba ili bolje rečeno, na unaprijed osigurano domaće tržište. Radilo se kao se moglo s obzirom na raspoloživi materijal, postojeću tehnologiju i zadane rokove, pa mnogi proizvodi iz toga doba više liče na neku bolju hobi-samogradnju nego na tvornički uređaj za profesionalnu upotrebu. Svi renomirani proizvođači profesionalnih, pa i radioamaterskih primopredajnika do tog doba su već uvelike napustili tehnologiju kontrole frekvencije pojedinačnim RX/TX kristalima i prešli na neke oblike programabilne PLL frekvencijske sinteze. Također, namjenski razvijeni integrirani krugovi i mikrokontroleri postali su temelj svakog boljeg primopredajnika i svakog boljeg elektroničkog uređaja općenito.
