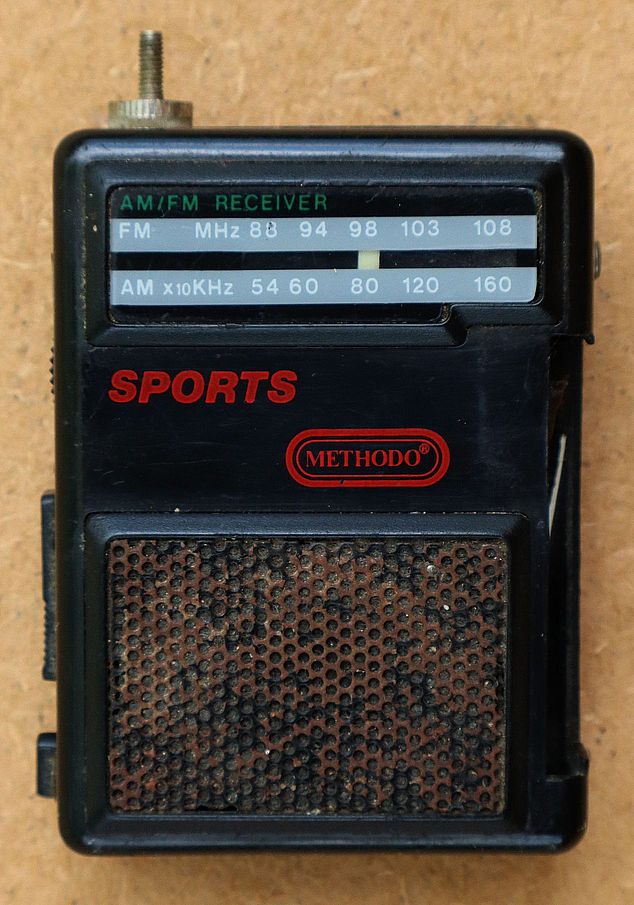

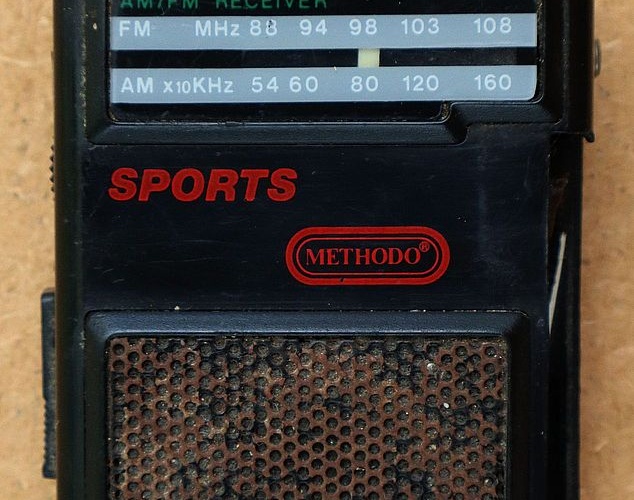

Danas je nabavljen mali džepni AM/FM prijemnik oznake Sports PR132 proizveden u Kini vjerojatno negdje u 1990-tim godinama za talijanskog distributera potrošačke elektronike Methodo.

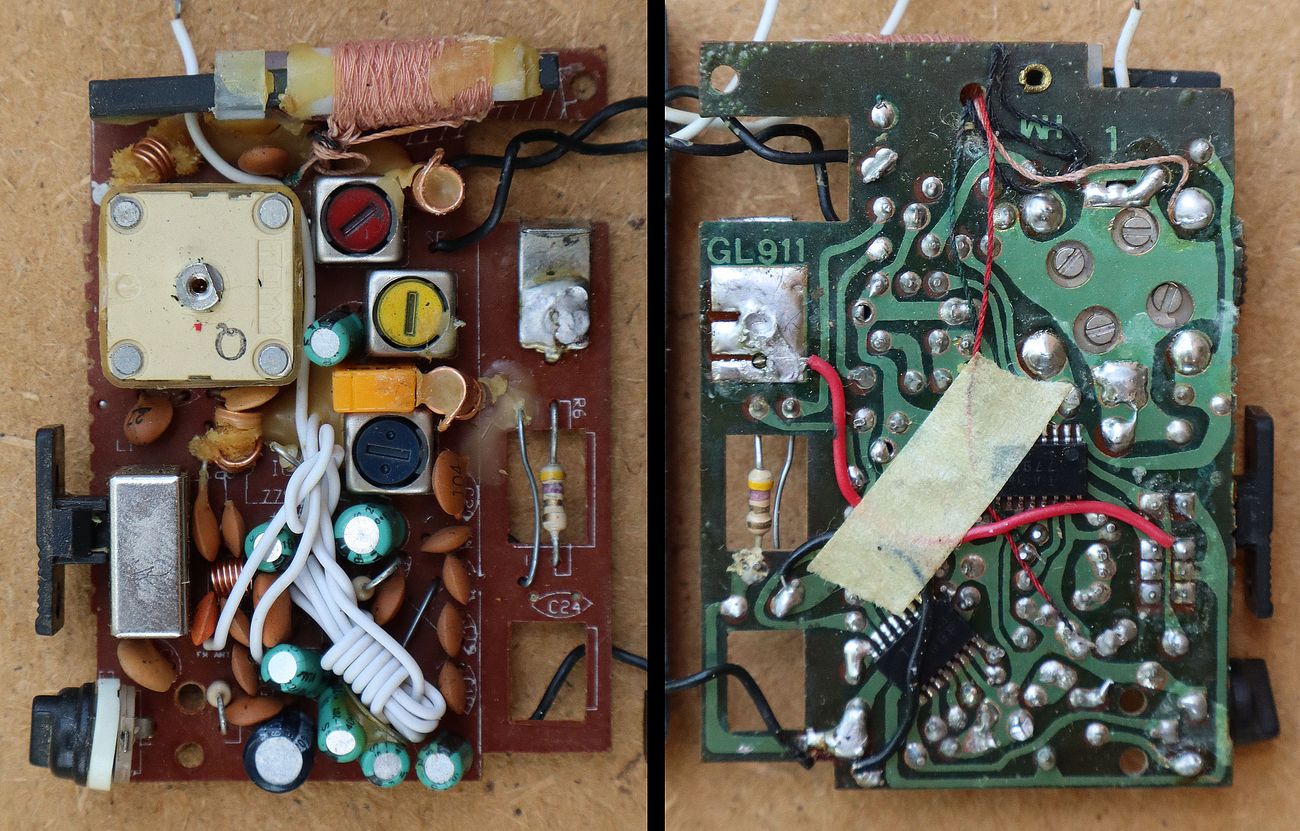

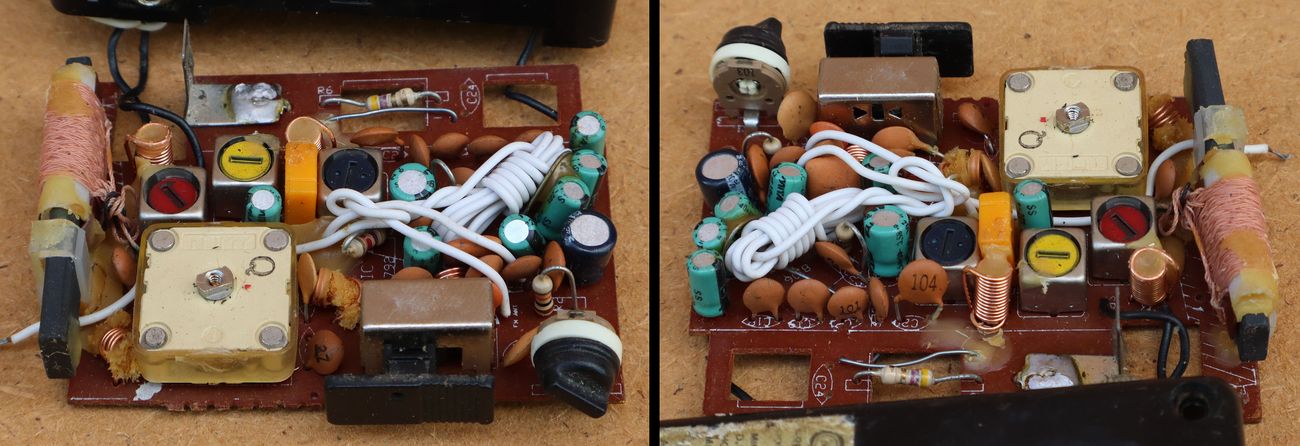

U unutrašnjosti se našlo mjesta smotati nekoliko centimetara žice koja služi kao „interna“ FM antena.

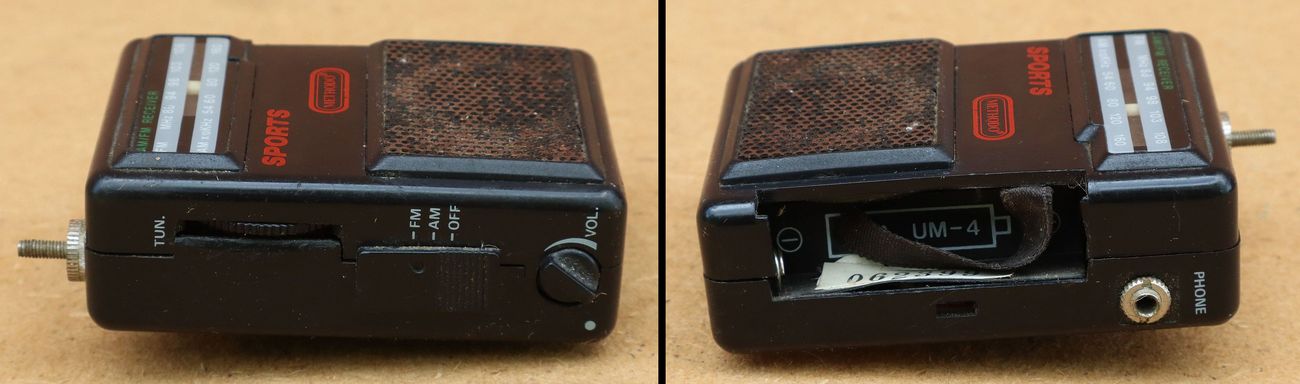

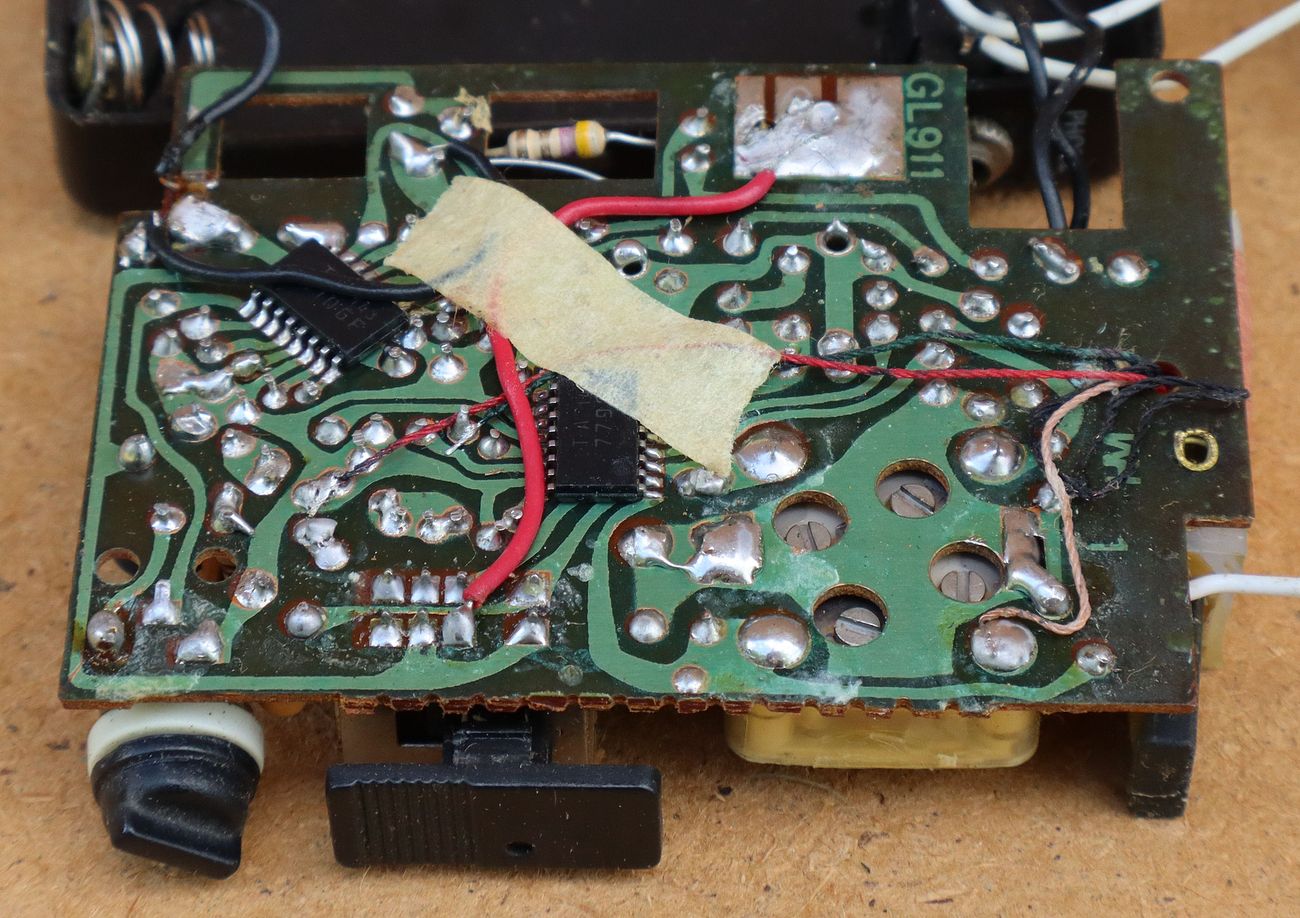

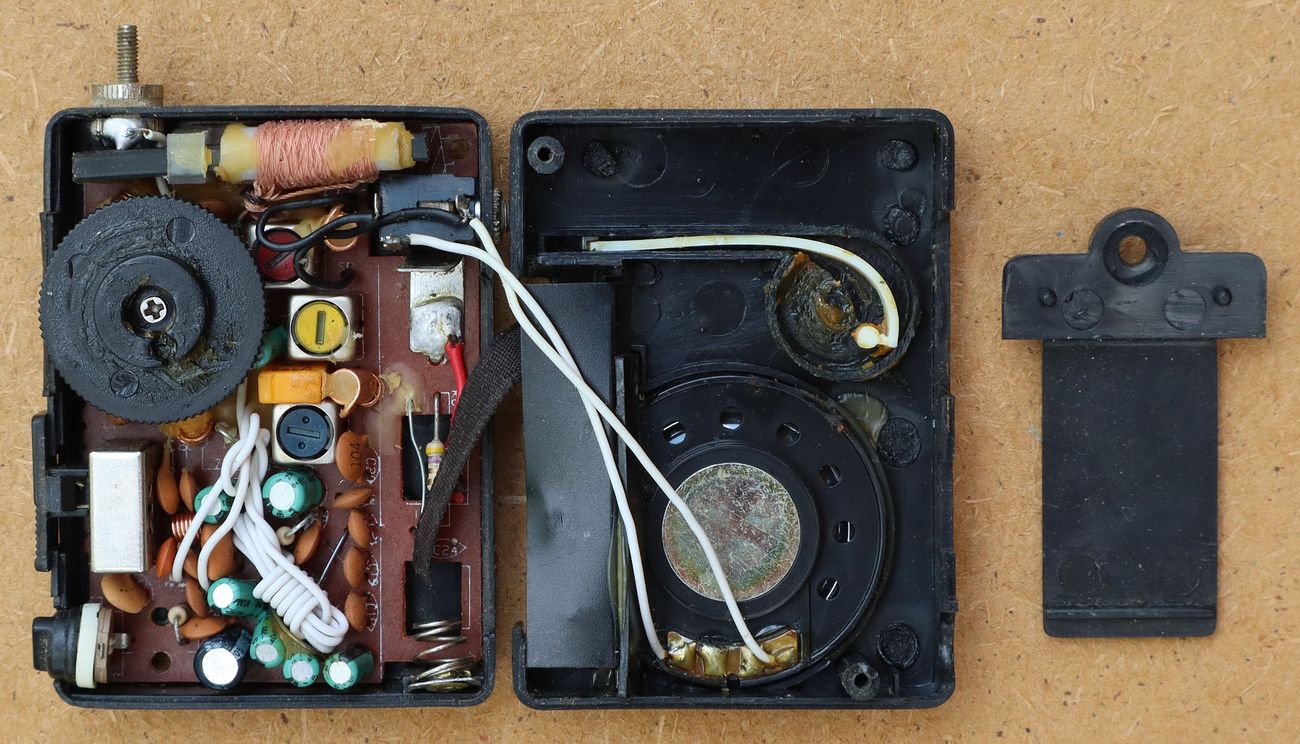

Sports PR132 je dimenzijama vrlo mali AM/FM prijemnik (65x50x20 mm) koji svakako stane u svaki džep. Male dimenzije ali i dobar radio prijem mogu se zahvaliti upotrebi dva Toshibina namjenska integrirana kruga u SMD tehnici:
- TA 7792F – AM/FM prijemnik u jednom čipu
- TA 8106F – stereo pojačalo za slušalice (14 mW u mono-modu na 1,5 V / 32 Ω)
Ove čipove nalazimo u baterijskim prijemnicima i radio-walkmanima iz kraja 1980-tih i početka 1990-tih godina. Mogu raditi na naponima u rasponu 0,9-5 V tako da su prikladni za napajanje iz jedne baterije 1,2 ili 1,5 V.

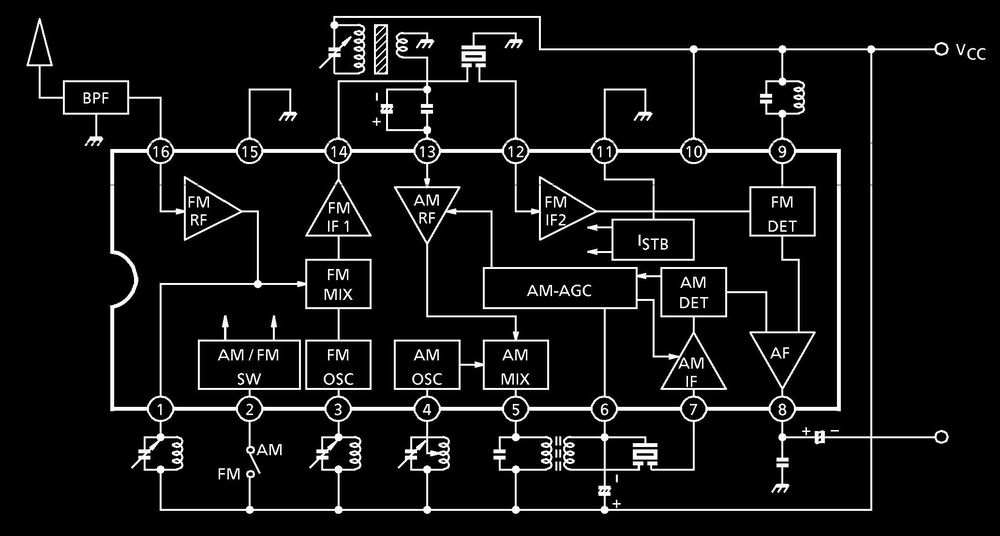

Blok shema čipa TA 7792F iz originalne tvorničke dokumentacije. Osim tunerskih LC krugova potrebno je dodati MF transformatore i keramičke filtre za MF na 10,7 MHz (FM) i 455 kHz (AM) te LC filtar za koincidentni FM detektor. Gotovo svi FM demodulatori koji su izvedeni u integriranoj tehnici su koincidentnog tipa jer zahtijevaju najmanji broj vanjskih selektivnih krugova, odnosno filtara. Koincidentni demodulator se još naziva i kvadraturni ili produktni detektor. Susretali smo ga i opisivali kod više objava o FM radio prijemnicima (npr. UKV FM mono/stereo radio modul RIM FMT).

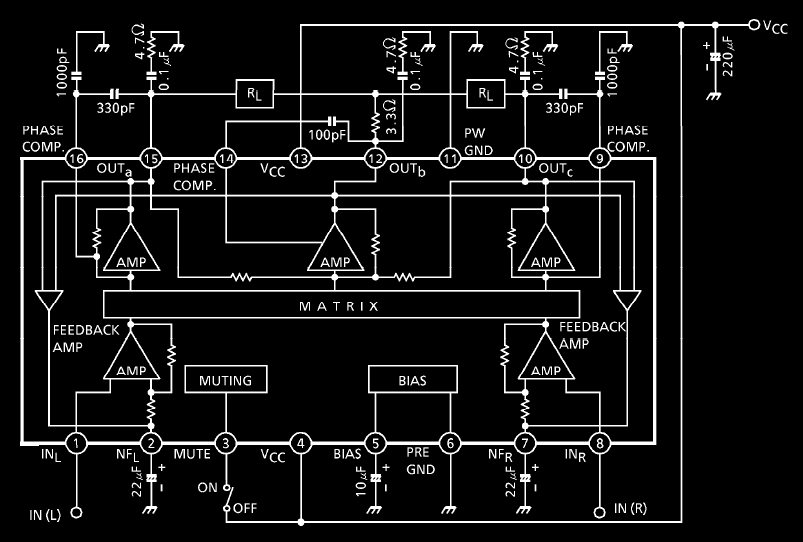

Blok shema čipa TA 8106F iz originalne tvorničke dokumentacije.
Iako je TA 8106F stereo pojačalo predviđeno za slušalice, s obzirom na niski napon napajanja, potrebna izlazna snaga se dobiva takozvanom „Matrix Drive“ metodom. U osnovi, matrix sistem u audio tehnici označava sistem pojačala gdje se iz jedne ulazne audio linije preko kombinacije više pojačala dobiva više izlaznih, međusobno nezavisnih pojačanih linija signala. Čip TA 8106F iz dvije ulazne (stereo) linije kreira tri izlazne linije koje se mogu kombinirati na različite načine. To su praktično gledano mosni spojevi i kombinacije dva ulazna i tri izlazna pojačala. Najveća snaga se dobiva tako da se na oba ulaza dovede isti signal (mono), a izlazi se onda mogu spojiti kako sam nacrtao.

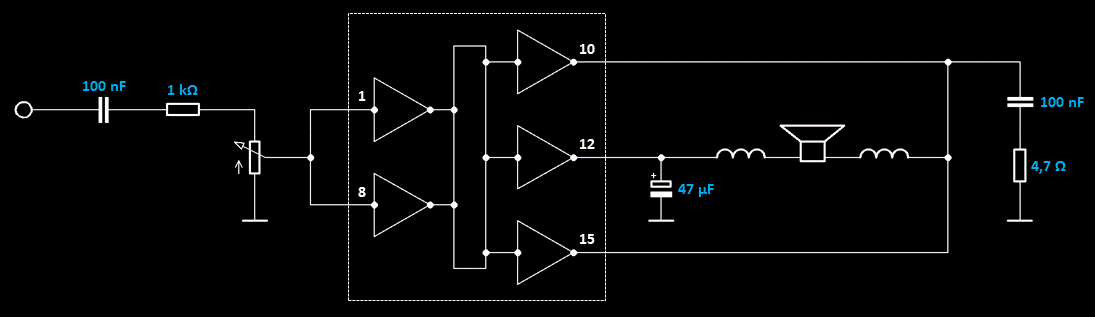

Spoj pojačala čipa TA 8106F za dobivanje najveće izlazne snage za jedan zvučnik (mono). Ovaj slučaj nije prikazan u originalnoj tvorničkoj dokumentaciji pa sam ga izveo sa prijemnika Sports PR132.
Uvođenjem namjenskih integriranih krugova za AM/FM prijemnike početkom 1980-tih godina (TDA 7000) u kombinaciji sa integriranim pojačalima uvelike se povećala kvaliteta prijema i zvuka jeftinih džepnih radio prijemnika koji su uz to mogli biti i puno manjih dimenzija, manjih napona napajanja te manje potrošnje baterija. Čisti tranzistorski radio prijemnici, čak i oni najkvalitetniji, teško su mogli konkurirati rješenjima sa namjenskim integriranim krugovima koji su se stalno razvijali strmom uzlaznom putanjom.
