Tijekom vremena sakupio sam nekoliko optičkih modula iz raznih laserskih printera, skenera i starih fax-uređaja. Na Wikipediji je lijepo objašnjeno od čega se ti sistemi sastoje i kako funkcioniraju tako da ja ovdje neću prepisivati te tekstove. Cilj mi je na realnim primjerima pokazati konstrukciju tih sistema i naravno, u svrhu recikliranja, eventualno izdvojiti neke komponente za kakve druge projekte.

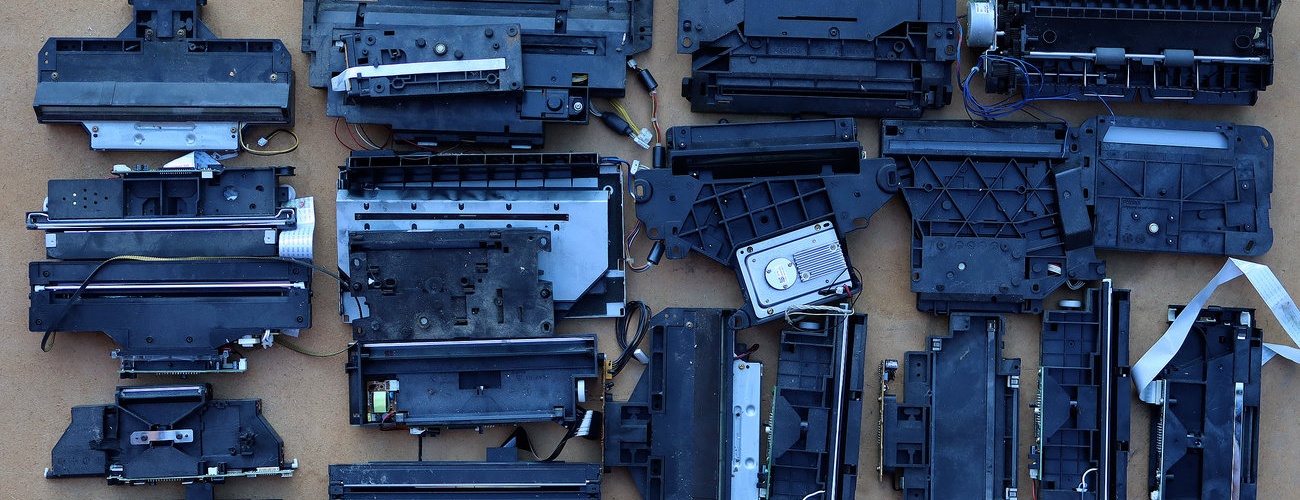

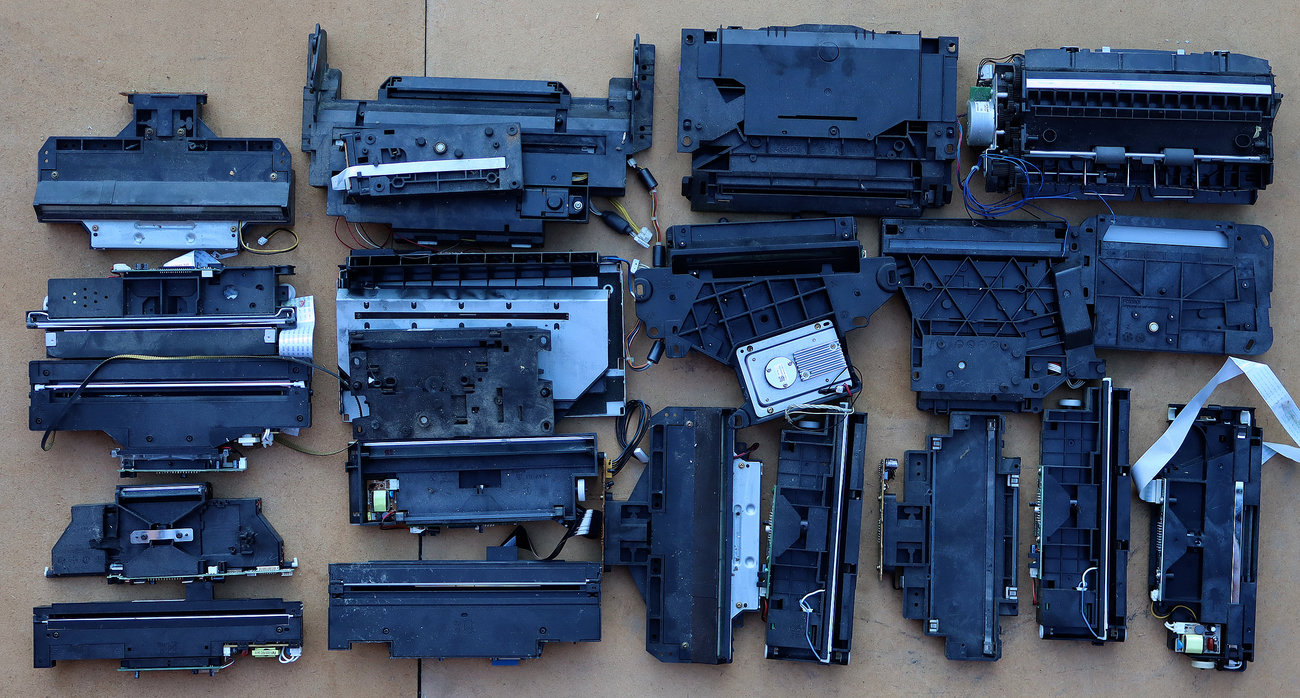

Ovo su optičke glave izvađene iz laserskih printera, optičkih skenera i fax-uređaja.

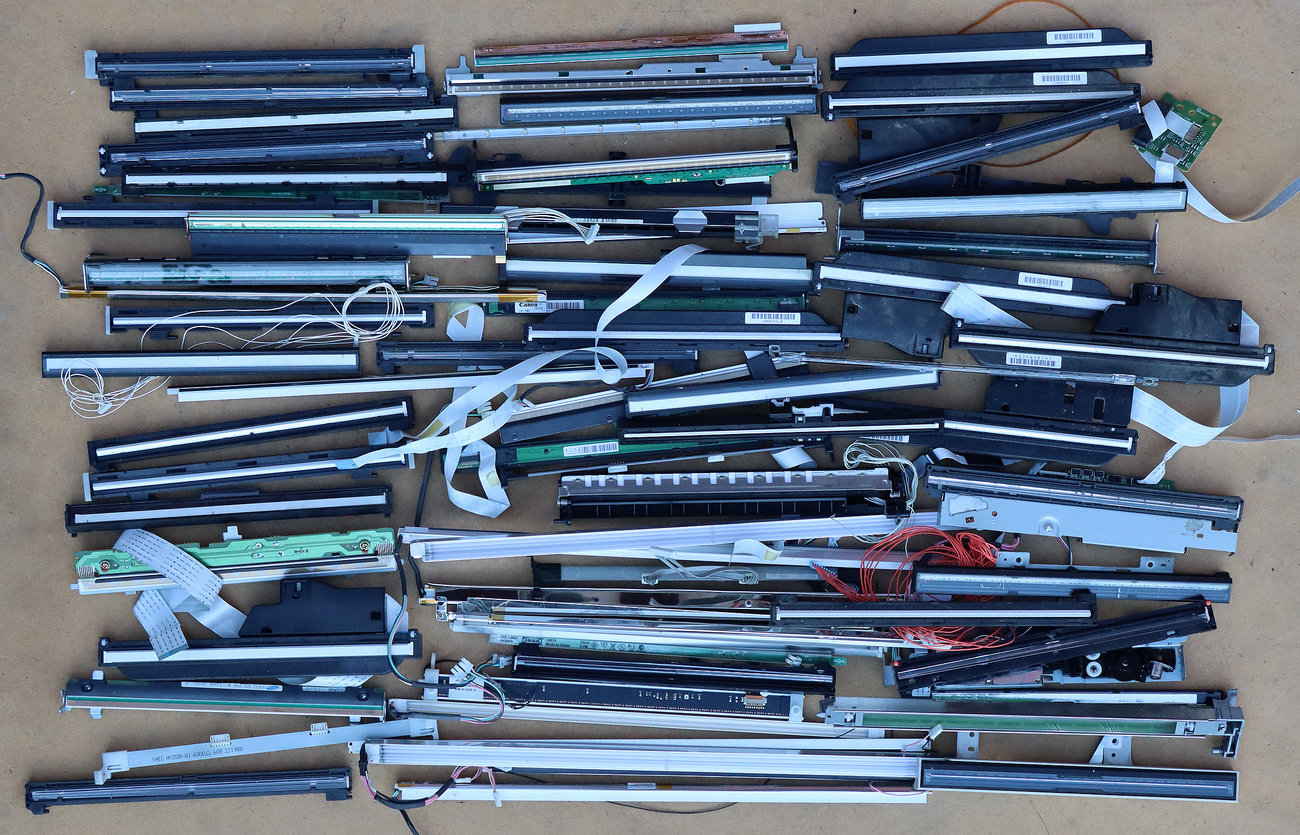

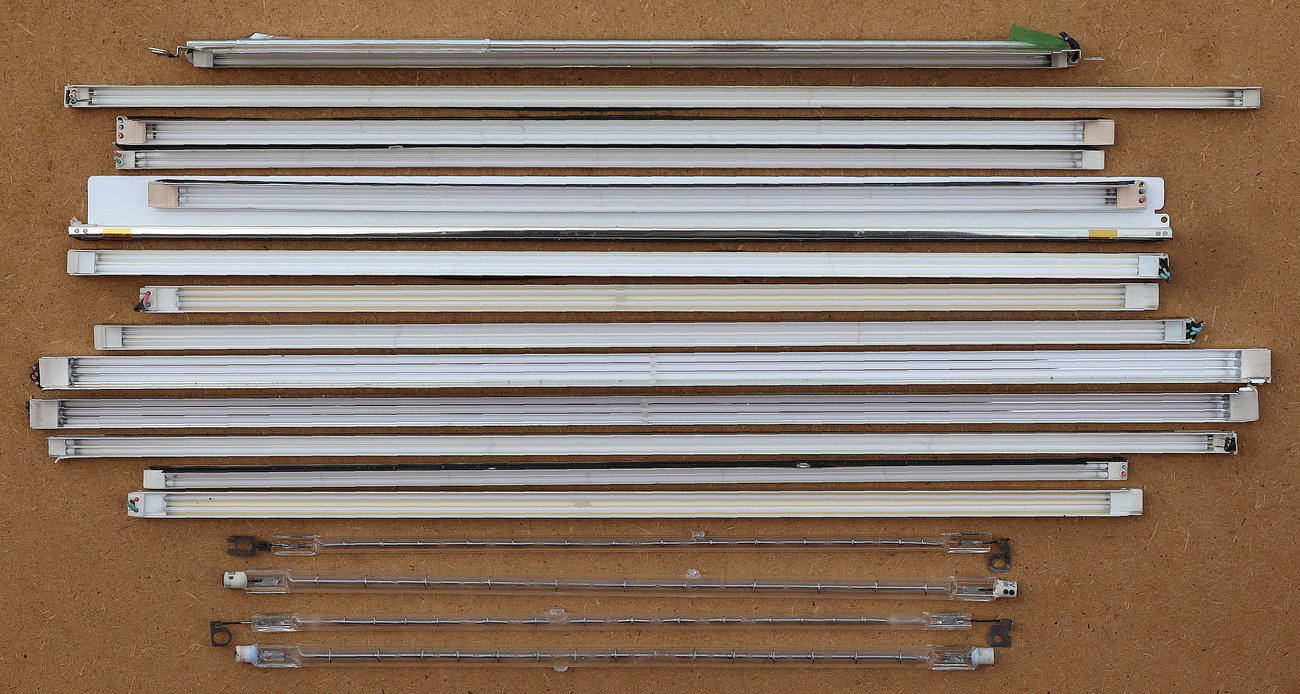

Ovo su fluorescentne (CFL) i LED lampe za pozadinska osvjetljenja monitora te CIS senzori za optičke slikovne skenere. Dolje je i nekoliko grijača (toplinskih lampi, fusera) za laserske printere.

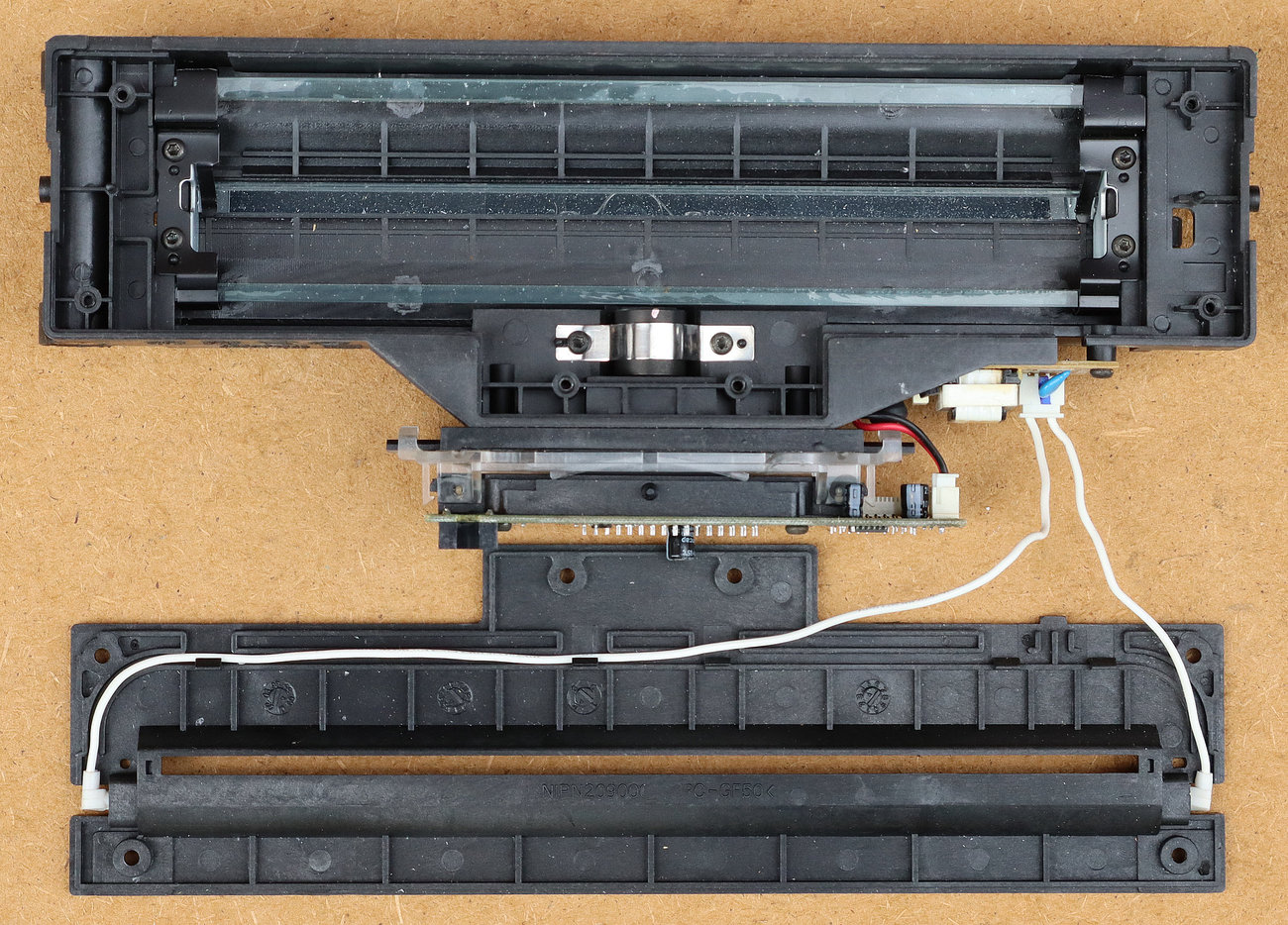

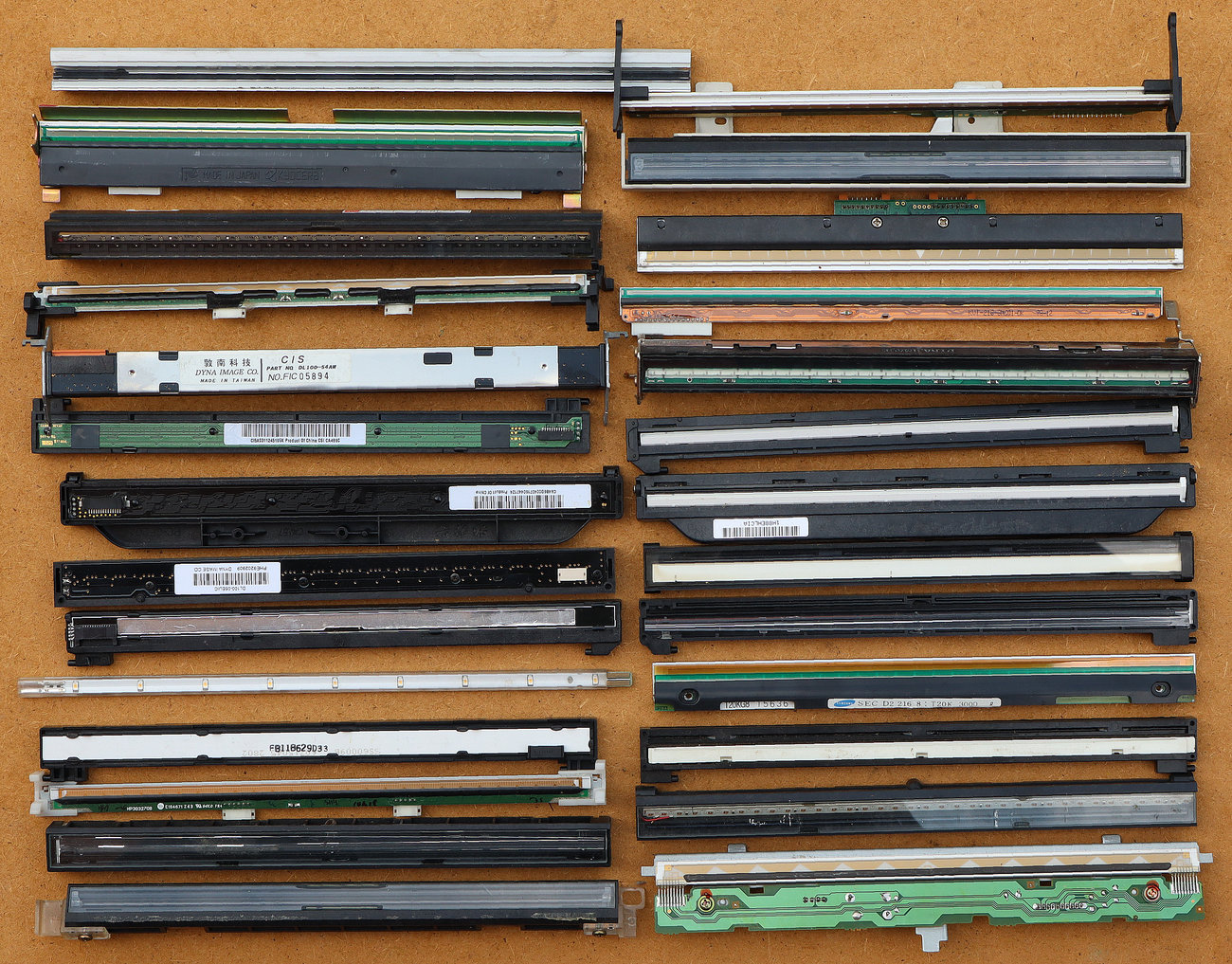

CIS senzori (Contact Image Sensor) za optičke slikovne skenere. CIS senzor je širine kao i površina koju skenira te se sastoji od linearnog niza crvenih, zelenih i plavih LED dioda za osvjetljenje u kompletu sa fokusirajućim lećama i detektorima reflektiranog svjetla. Time je CIS cjelovito kompaktno rješenje za izravno skeniranje slikovnih dokumenta bez potrebe za dodatnim lećama, zrcalima i sličnom optikom. Na CIS senzoru je integrirana i potrebna upravljačka elektronika. Ovi senzori se ne mogu rastavljati i mogu se koristiti samo za ono za što su namijenjeni. Stoga svi idu u elektronički otpad.
Za fluorescentne (CFL) lampe i grijače za laserske printere također ne vidim neku praktičnu iskoristivost i idu izravno u otpad.

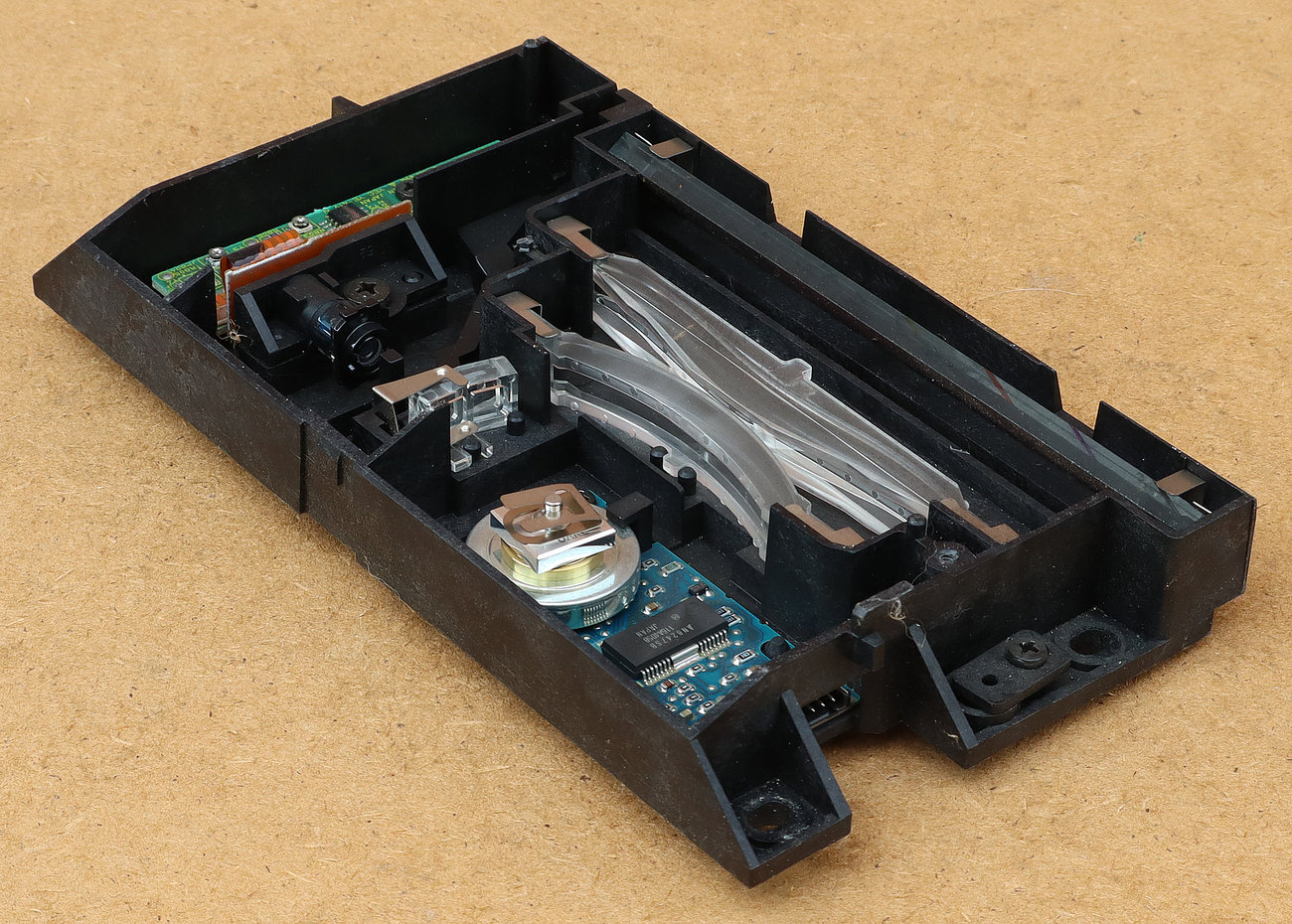

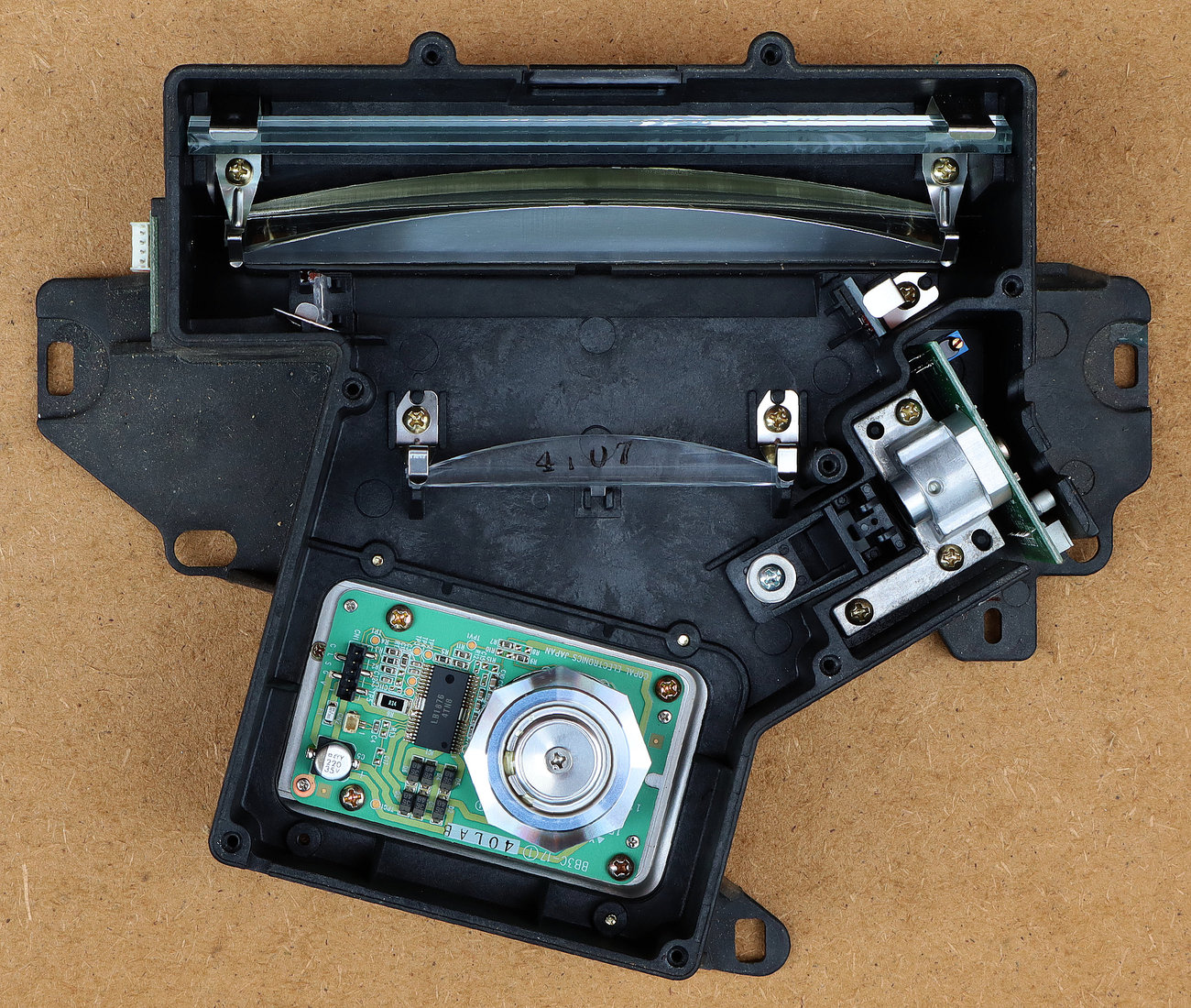

Prvo ćemo razgledati nekoliko optičkih glava iz laserskih printera.

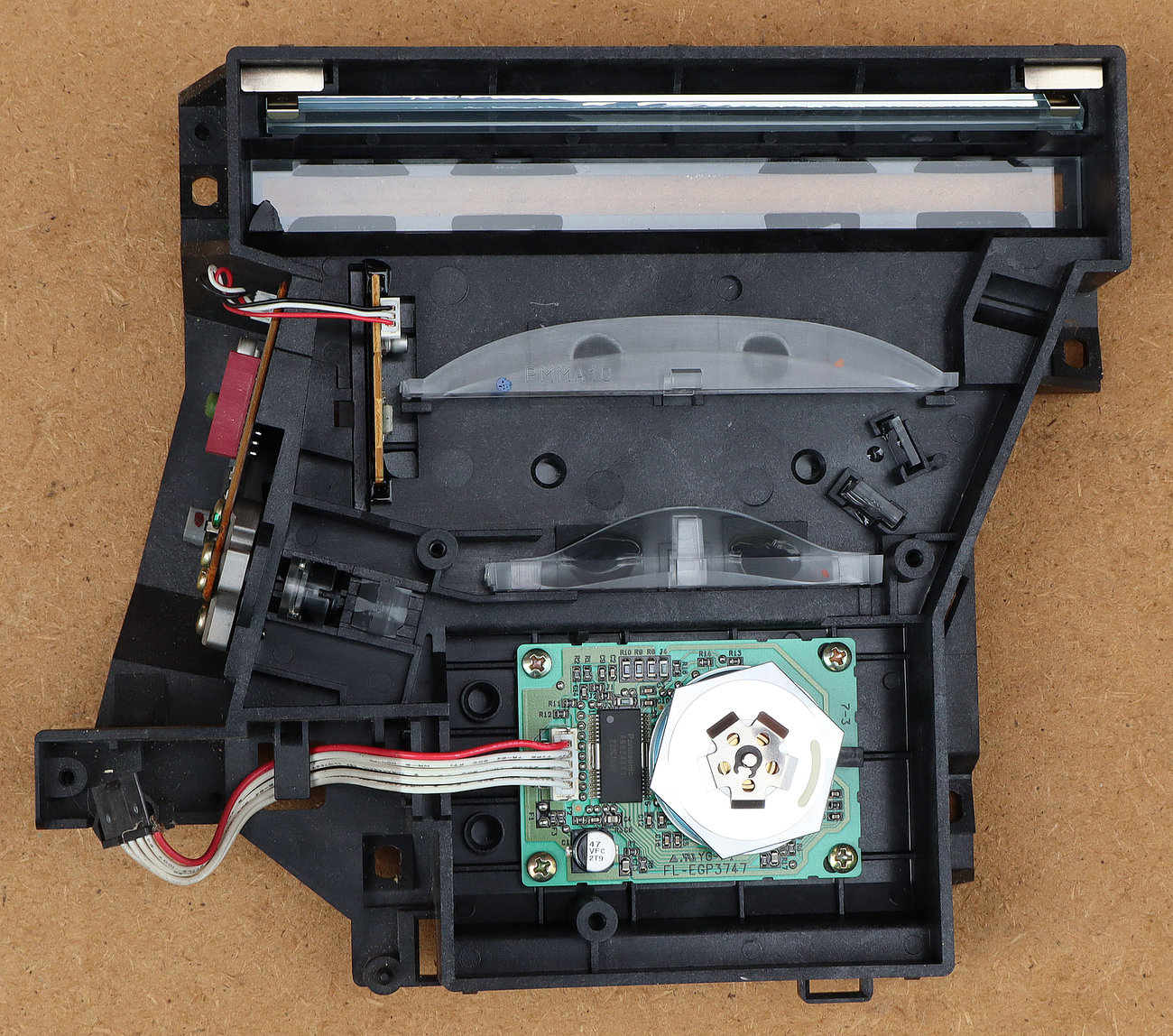

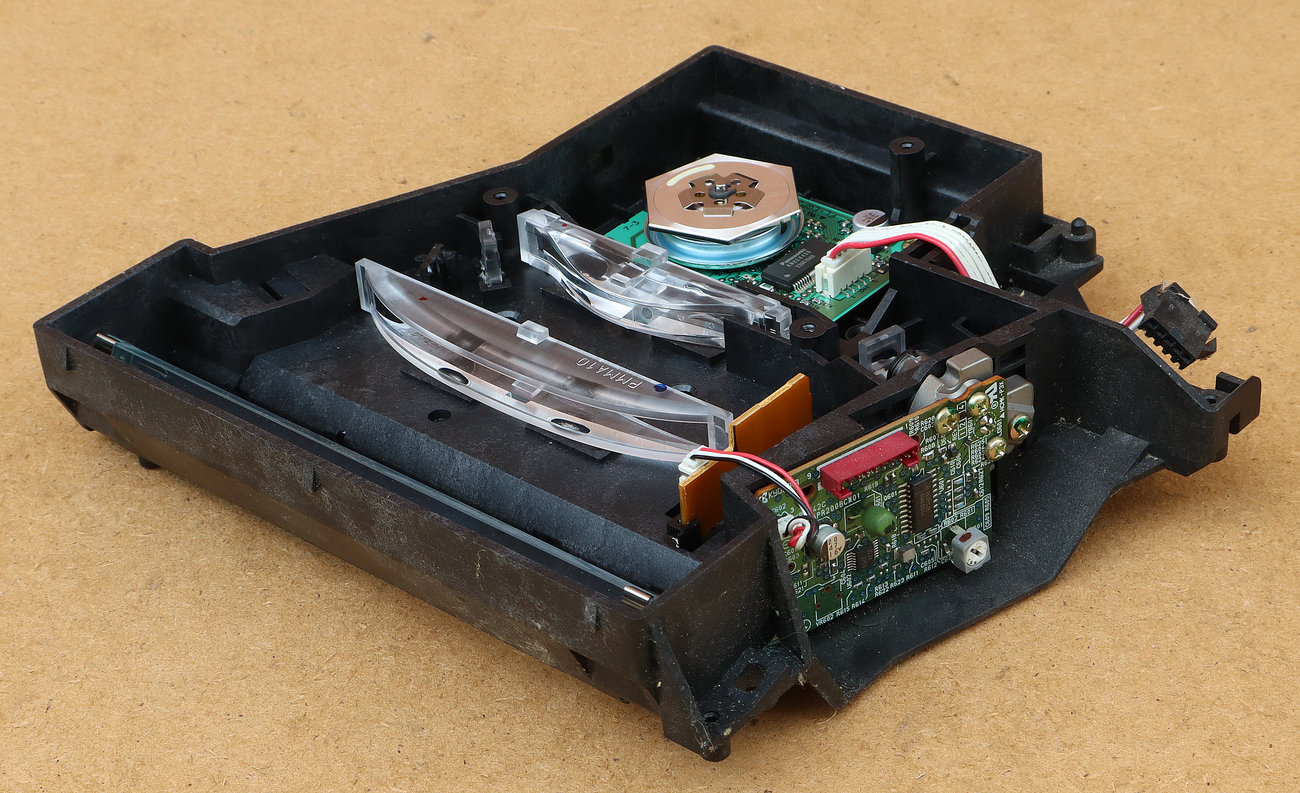

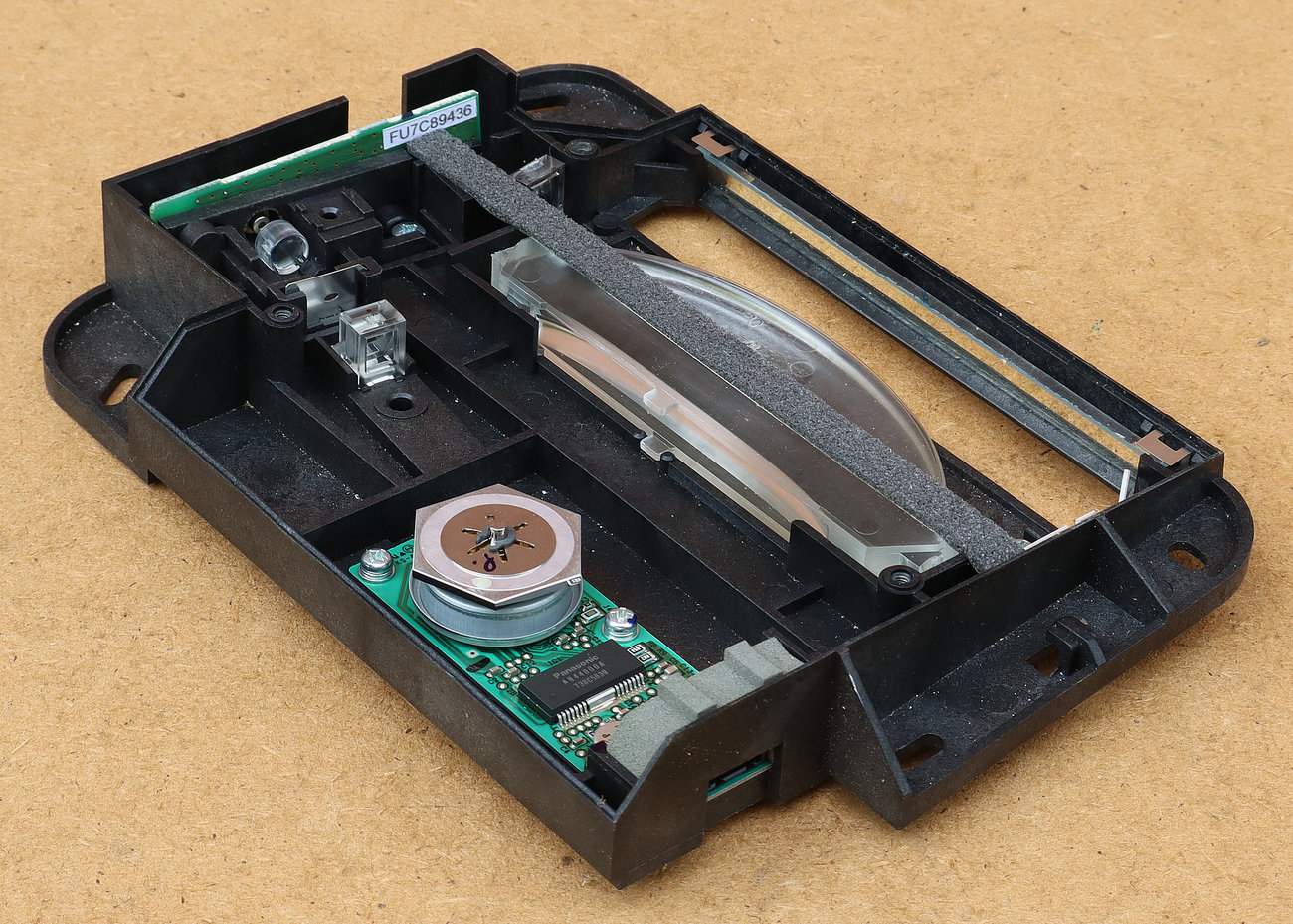

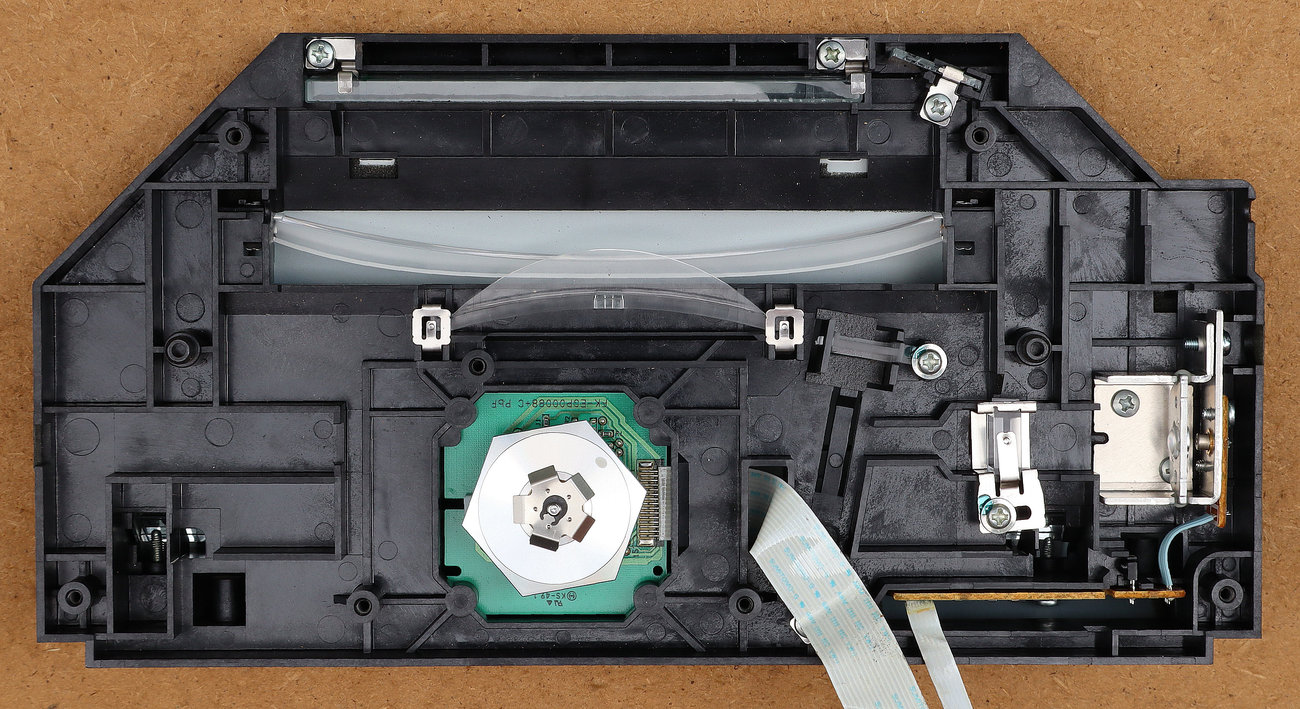

Vidi se da su svi modeli laserskih glava općenito gledano konstruirani na istim principima. Sada možemo razgledati optičke sisteme iz fax-uređaja.

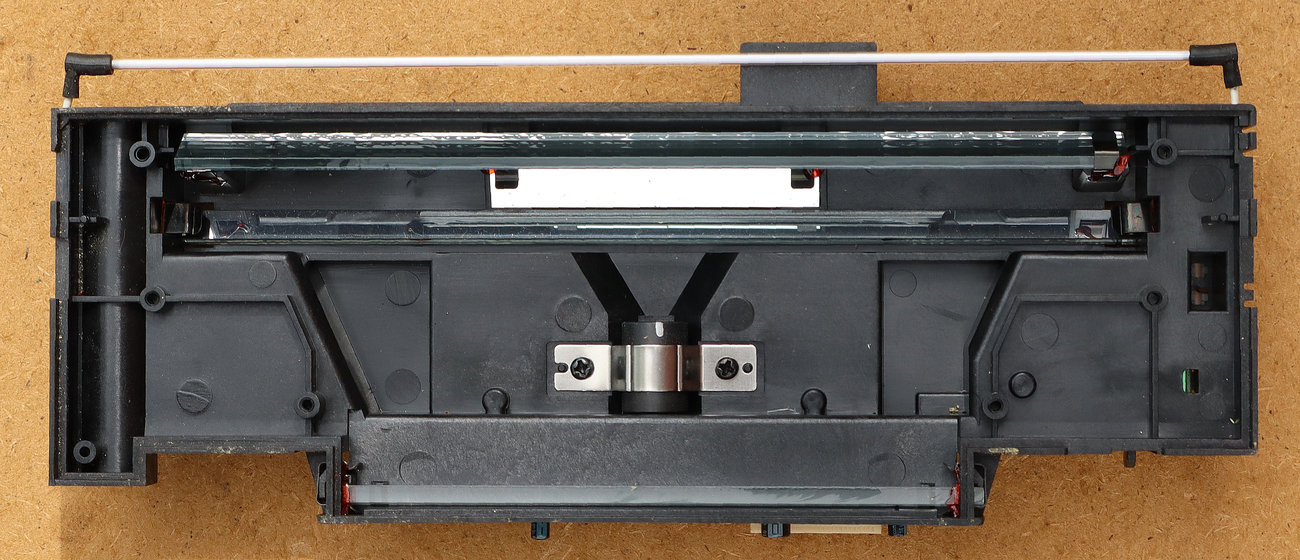

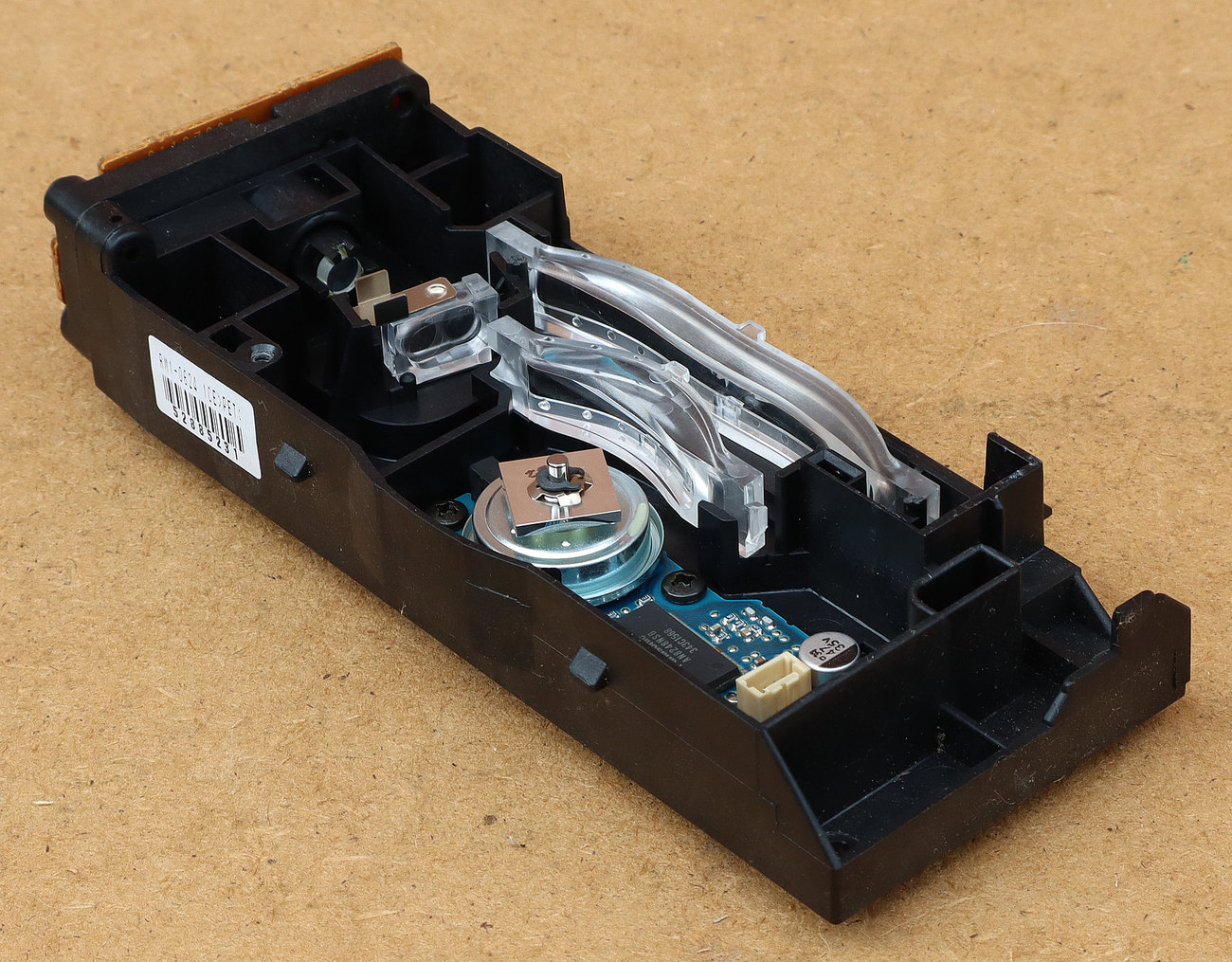

I kod optičkih sistema fax-uređaja možemo primijetiti velike sličnosti. Sada ćemo izvaditi i usporediti osnovne komponente.

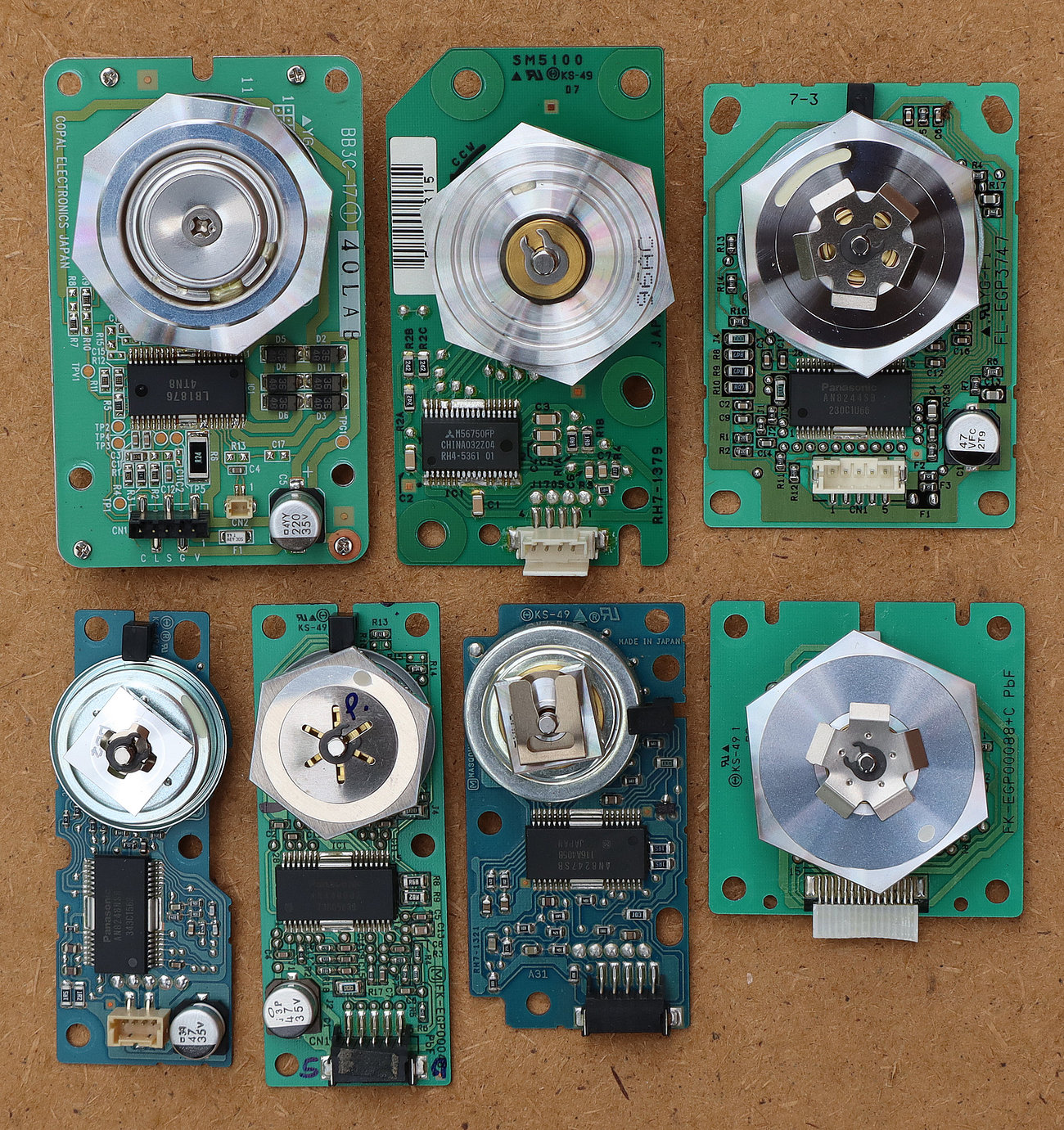

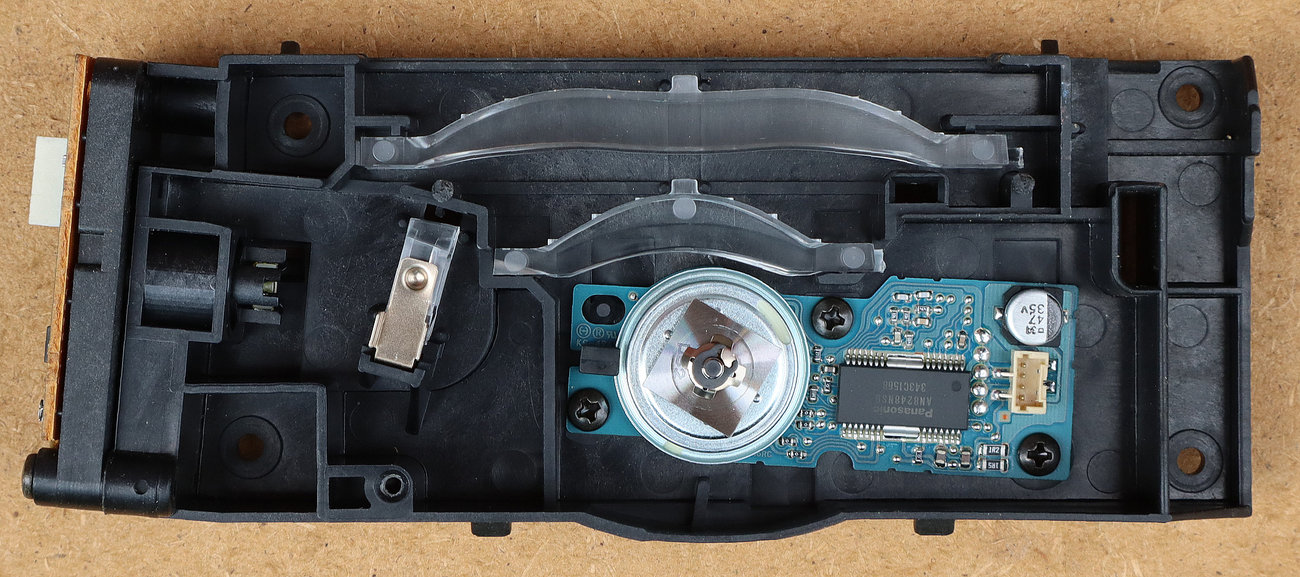

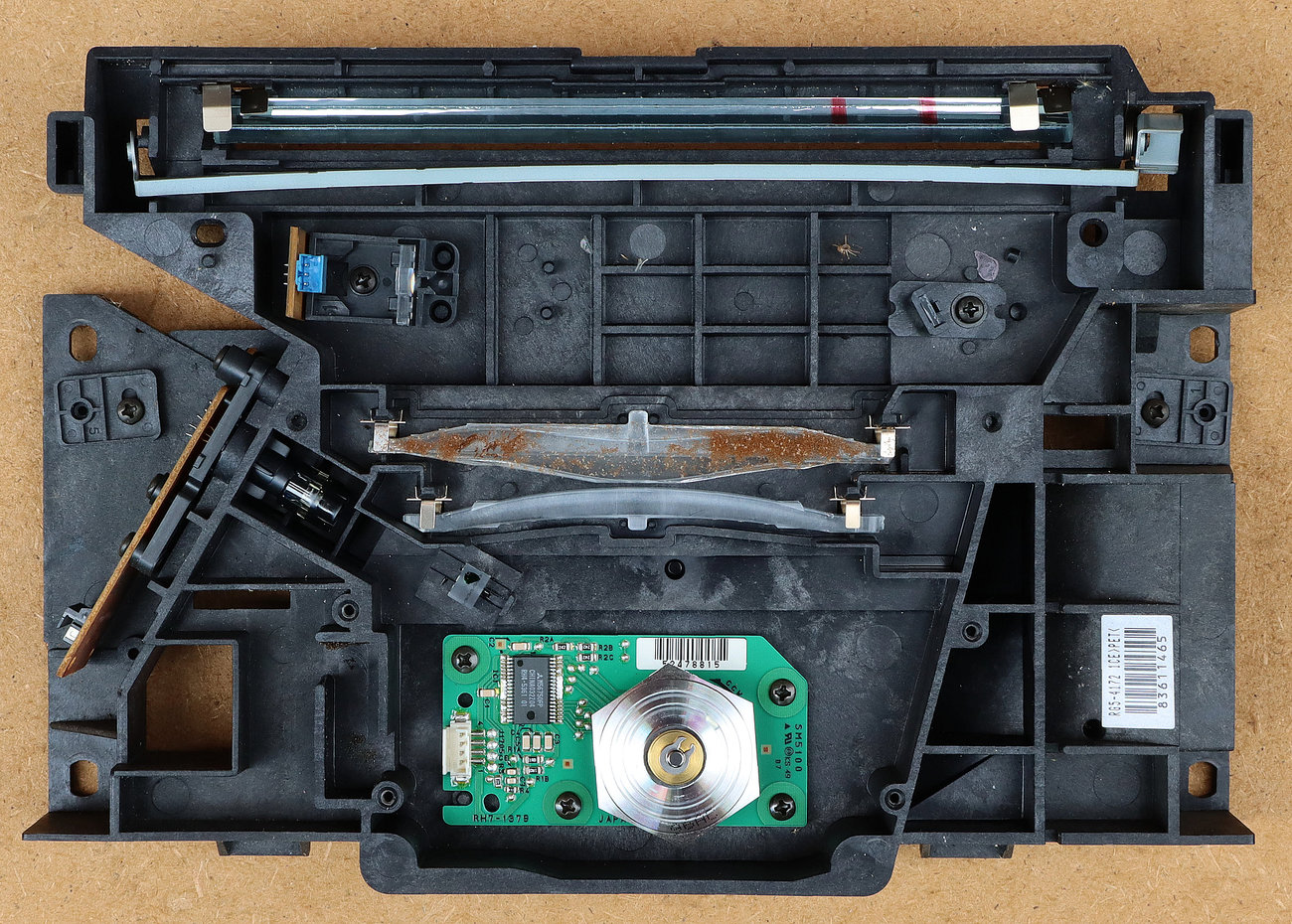

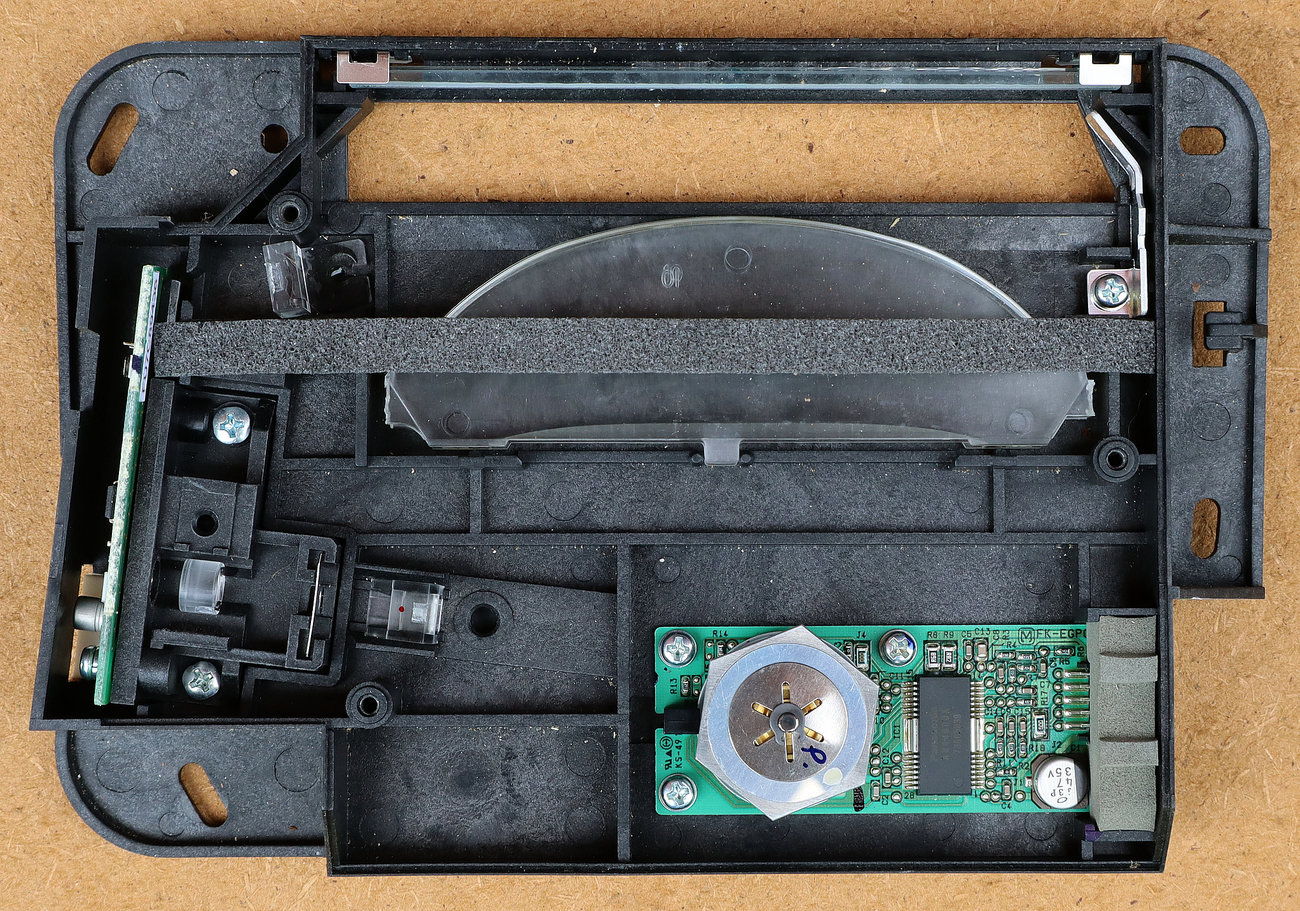

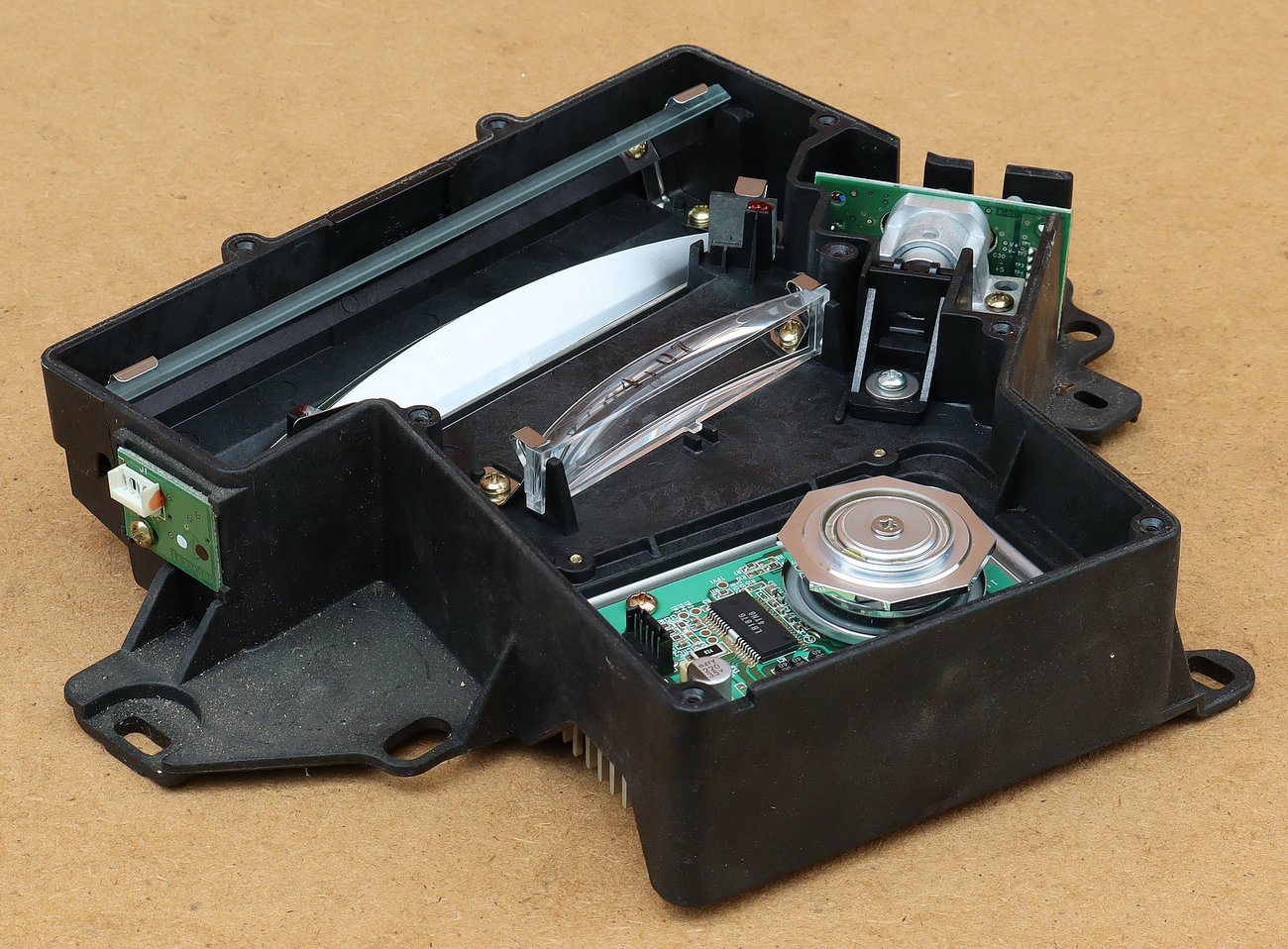

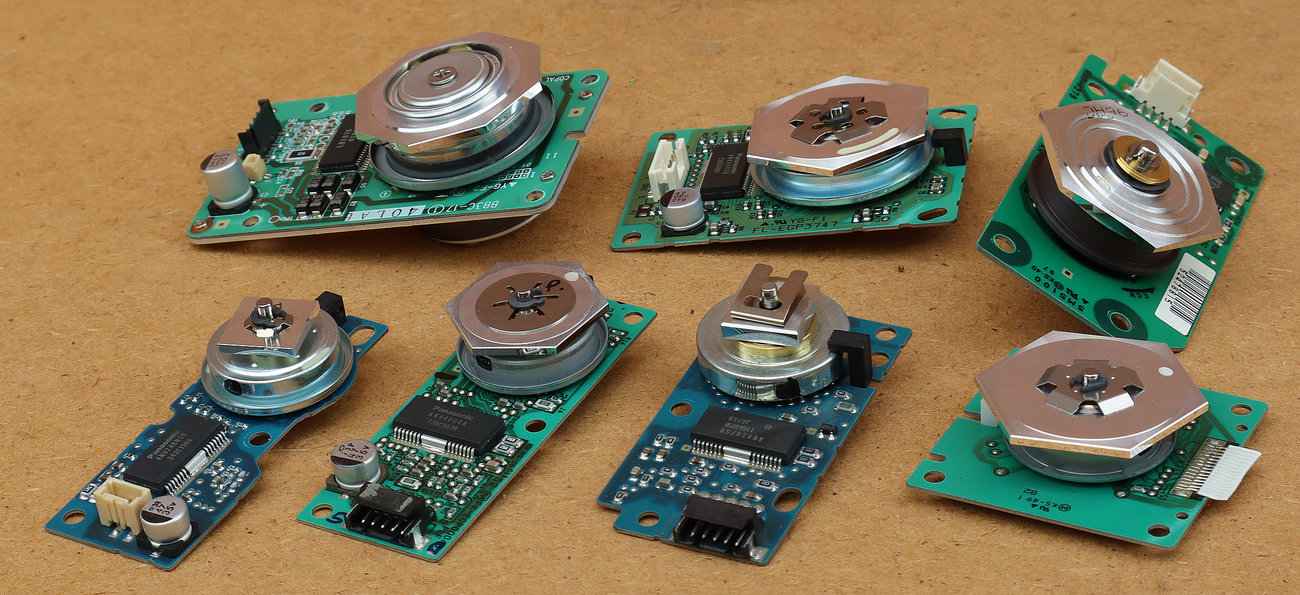

Na koračnim elektromotorima vrti se šesterokutno ili kod manjih glava četverokutno zrcalo koje kroz sustav leća i zrcala reflektira lasersku zraku na fotoreceptorski bubanj laserskog printera.

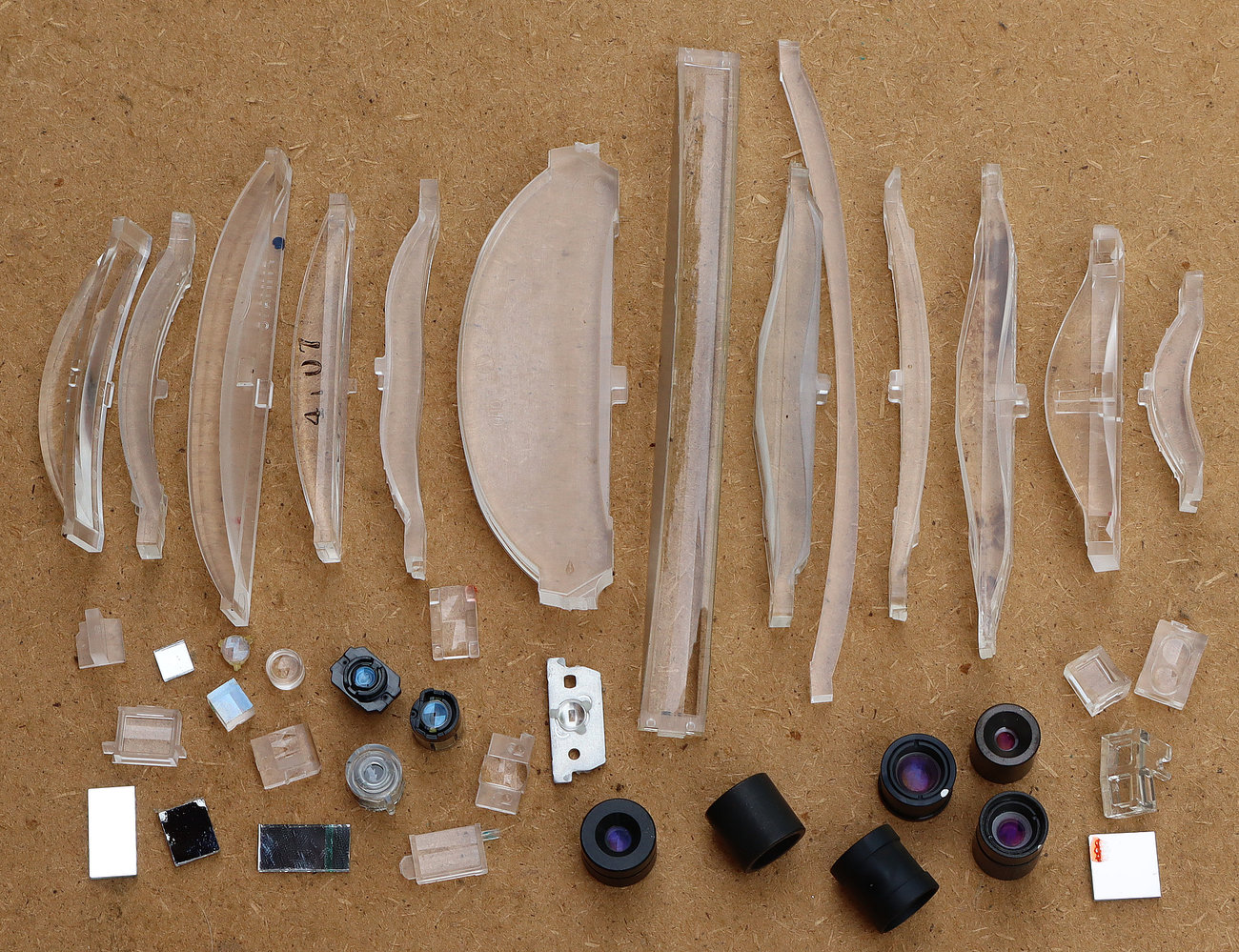

Sustavi leća iz laserskih printera i faks-uređaja.

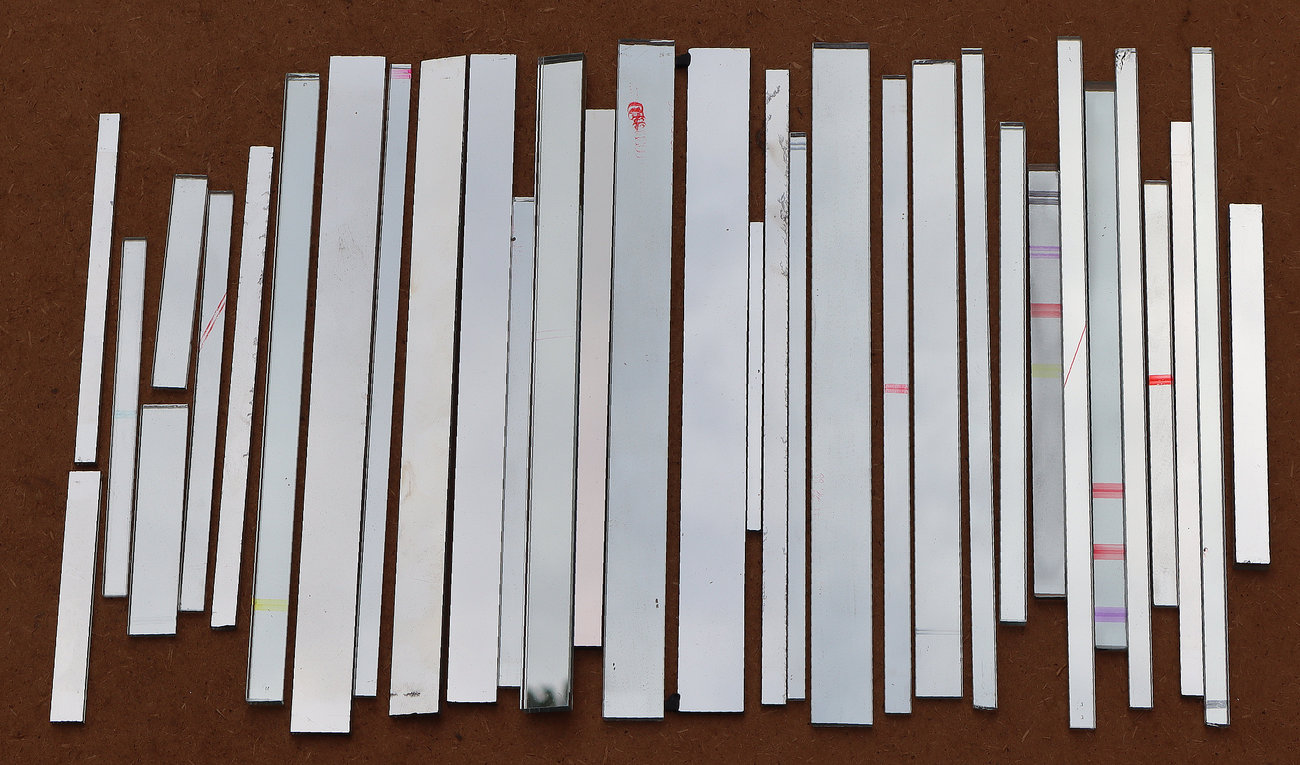

Sustavi zrcala iz laserskih printera i faks-uređaja.

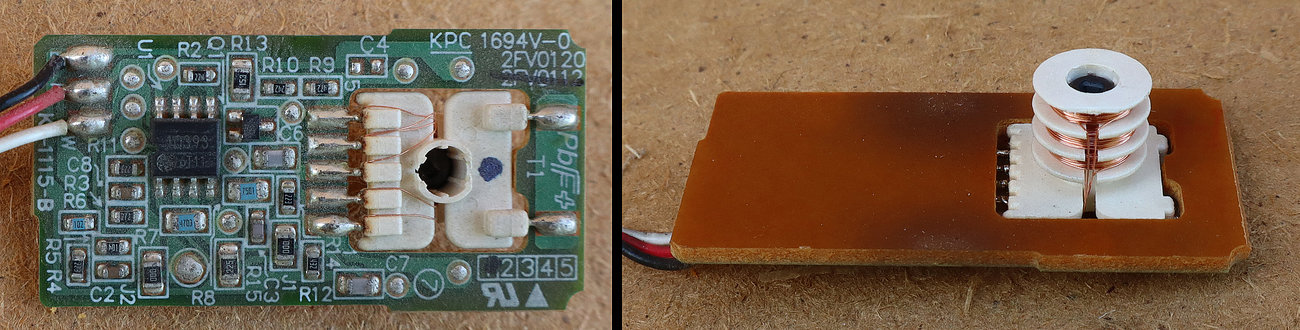

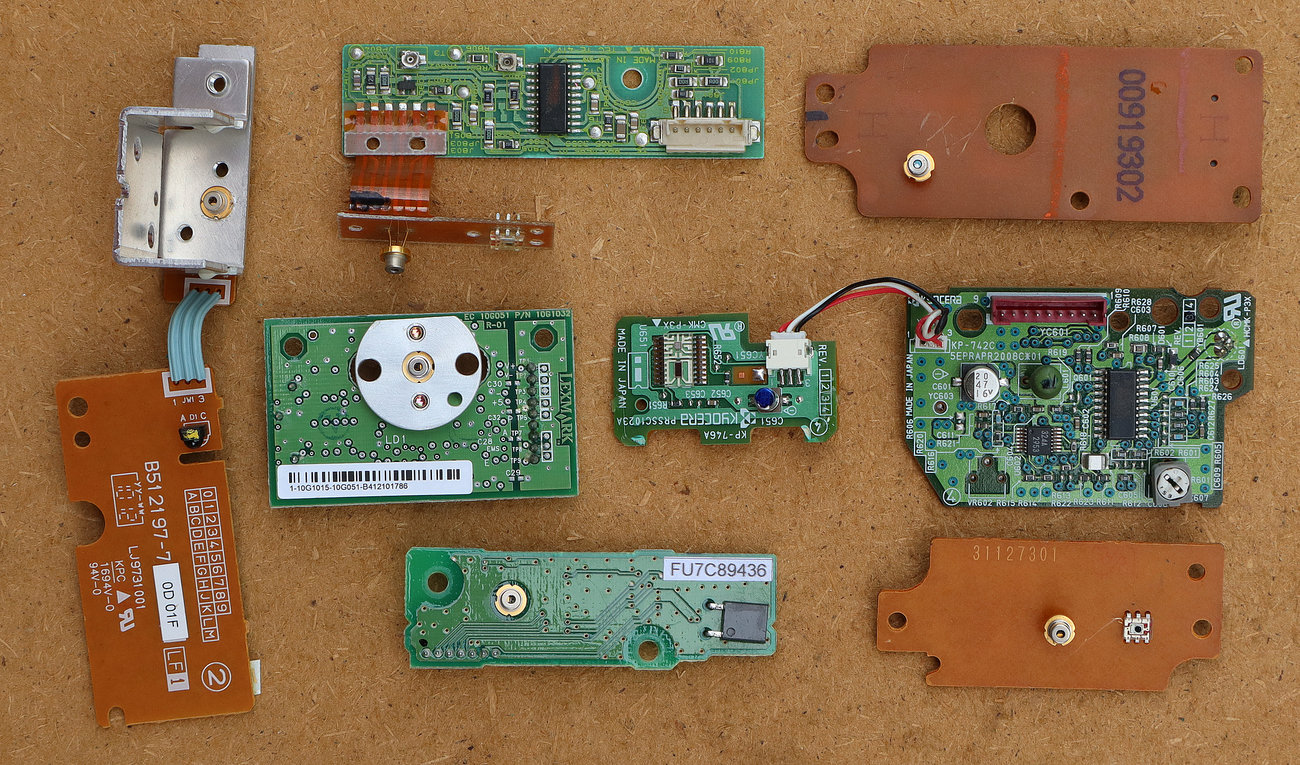

U kombinaciji sa laserskim diodama često dolaze i različiti optički, magnetski i drugi senzori.

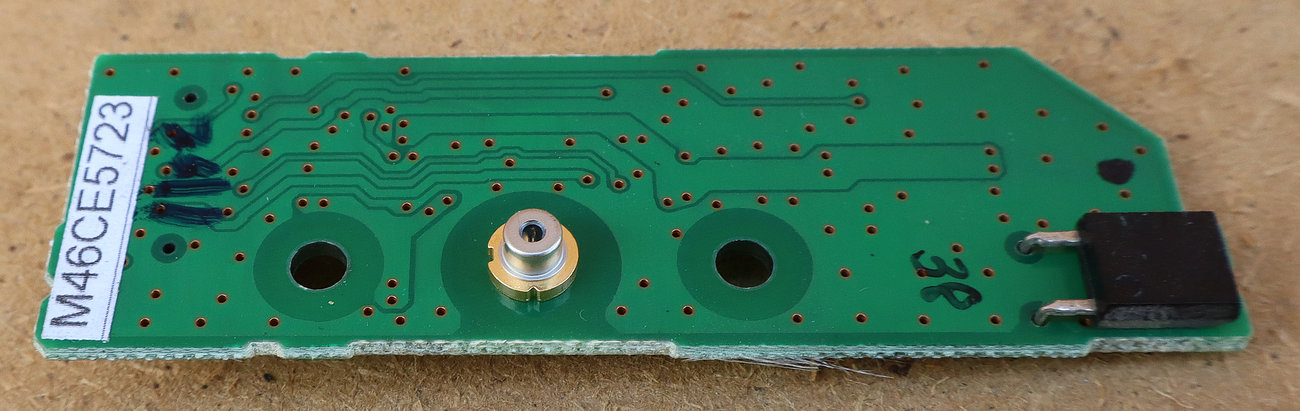

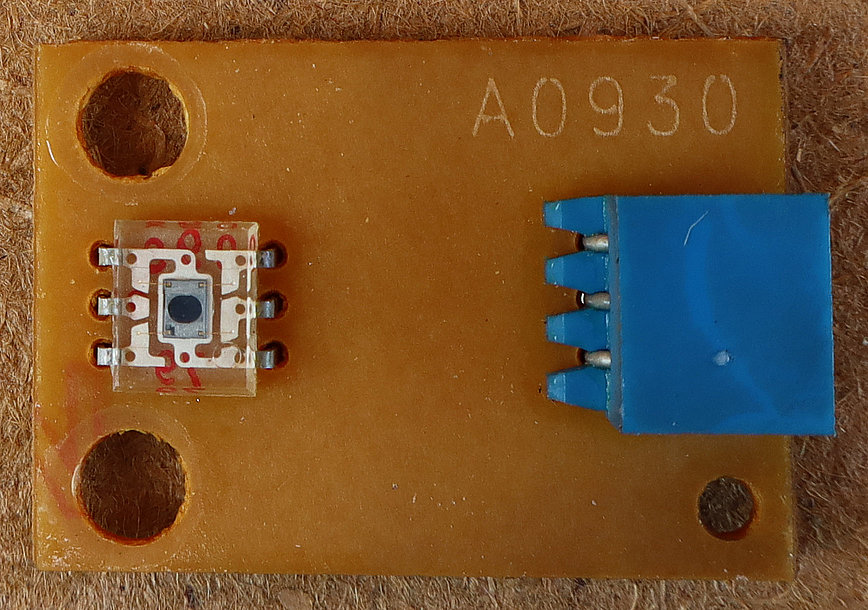

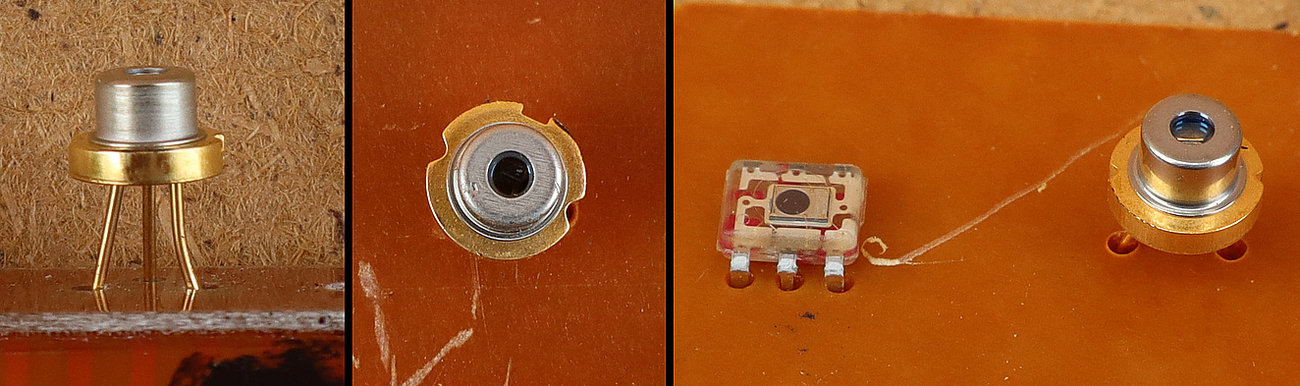

Laserske diode su snage 1-10 mW (tipično 5 mW) i obično zrače crveno svjetlo na valnoj duljini od 650 nm. Bolji printeri koriste laserske diode kraće valne duljine kako bi se postigla veća rezolucija ispisa (infracrvene diode na oko 800 nm). Kod faks-uređaja u kombinaciji sa laserskom diodom dolazi i foto-senzor (foto-detektor) koji služi za optičko čitanje slikovnog dokumenta. Kod laserskih printera foto-senzor može služiti za detekciju jačine laserske zrake ili druge optičke detekcije.
Samo ćemo pogledati elemenate optičkih glava iz fax-uređaja sa Linear CCD (single-row) slikovnim senzorima.

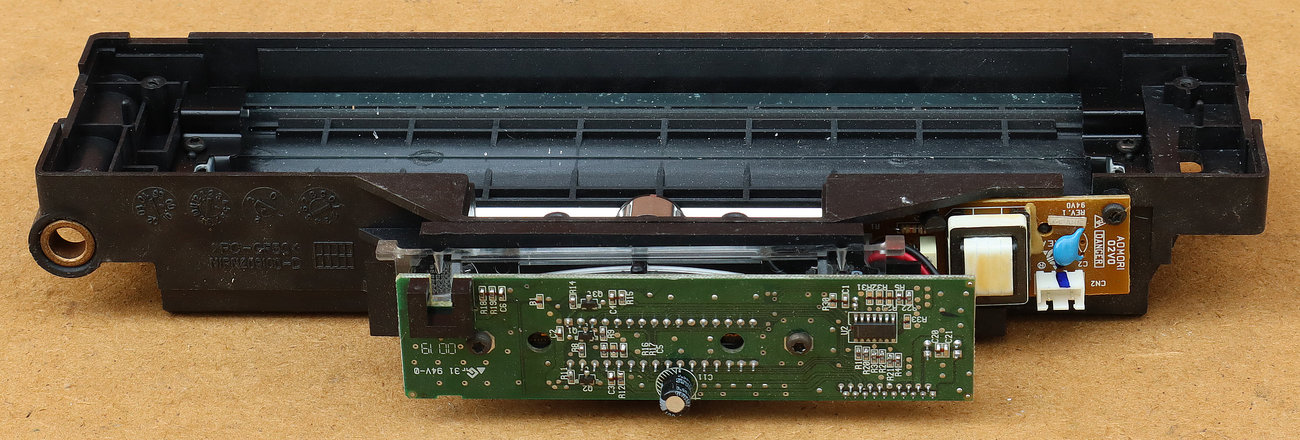

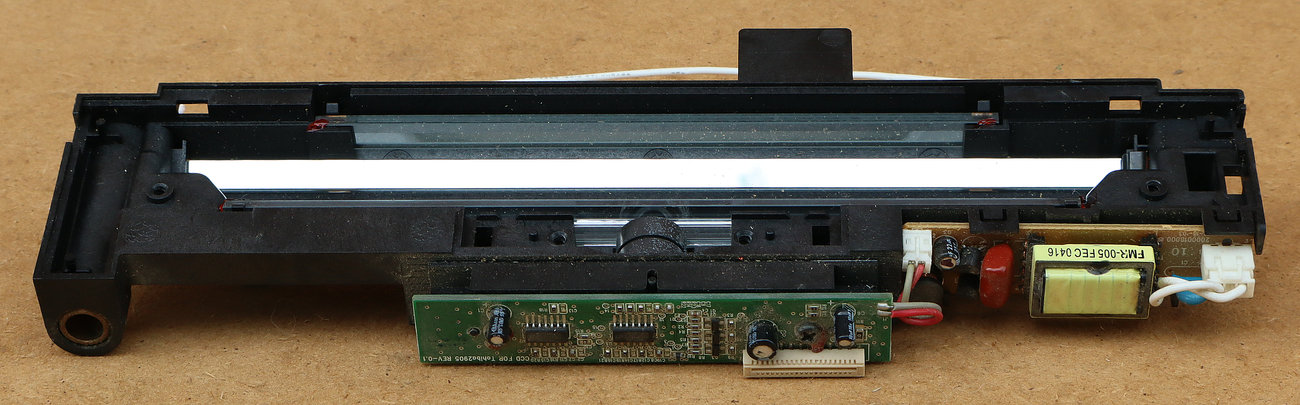

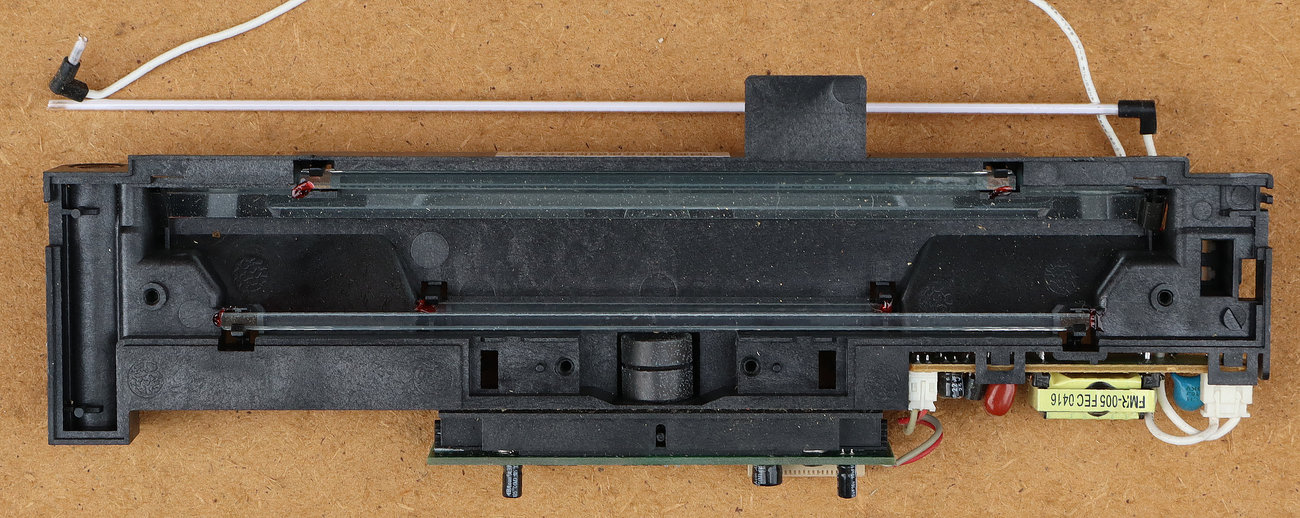

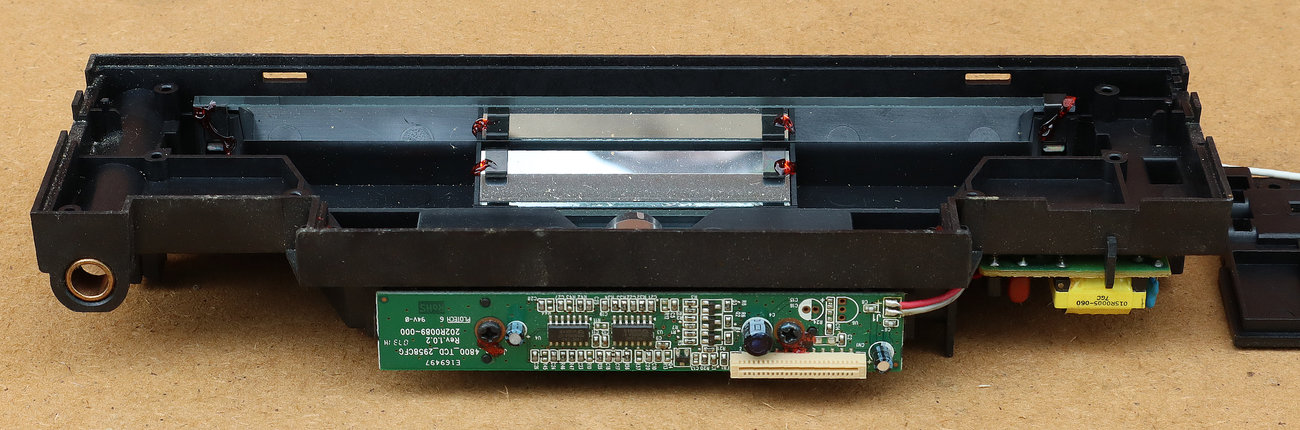

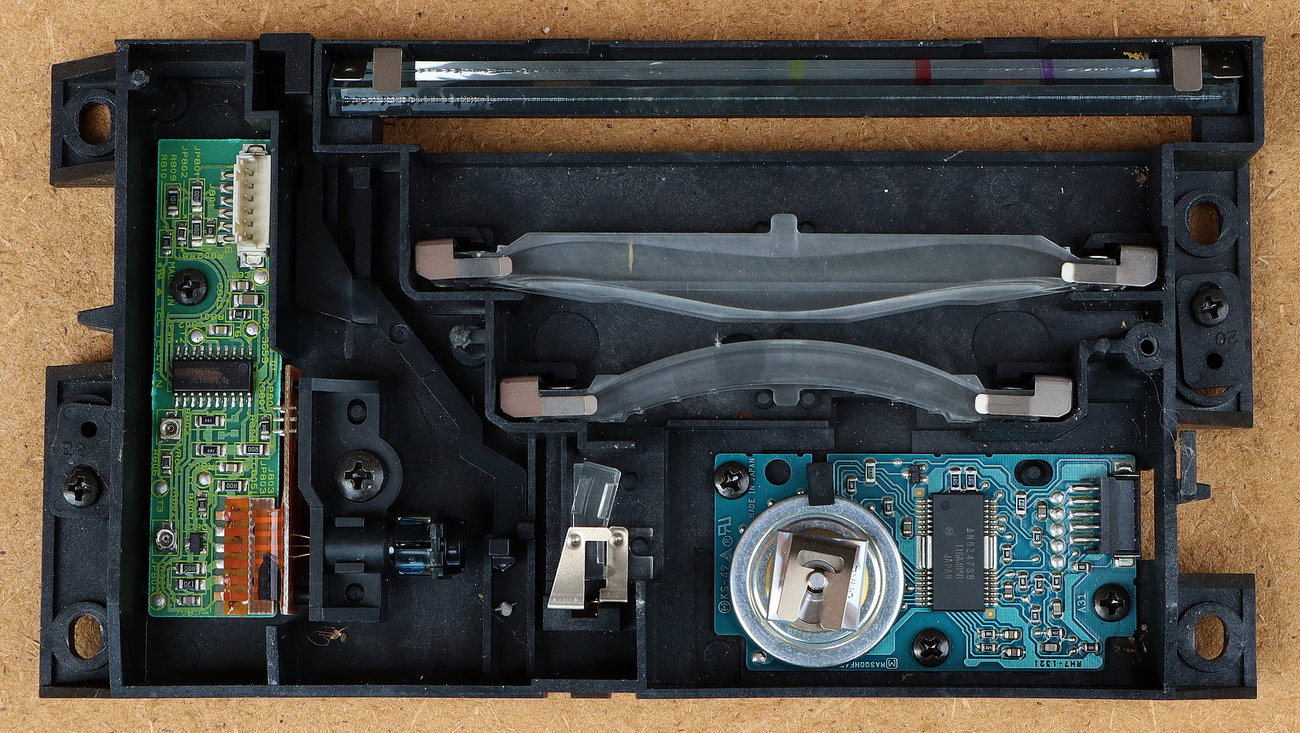

CFL lampe sa napajanjem za osvjetljenje slikovnog dokumenta kod čitanja, CCD senzori za čitanje sa pripadajućom elektronikom.

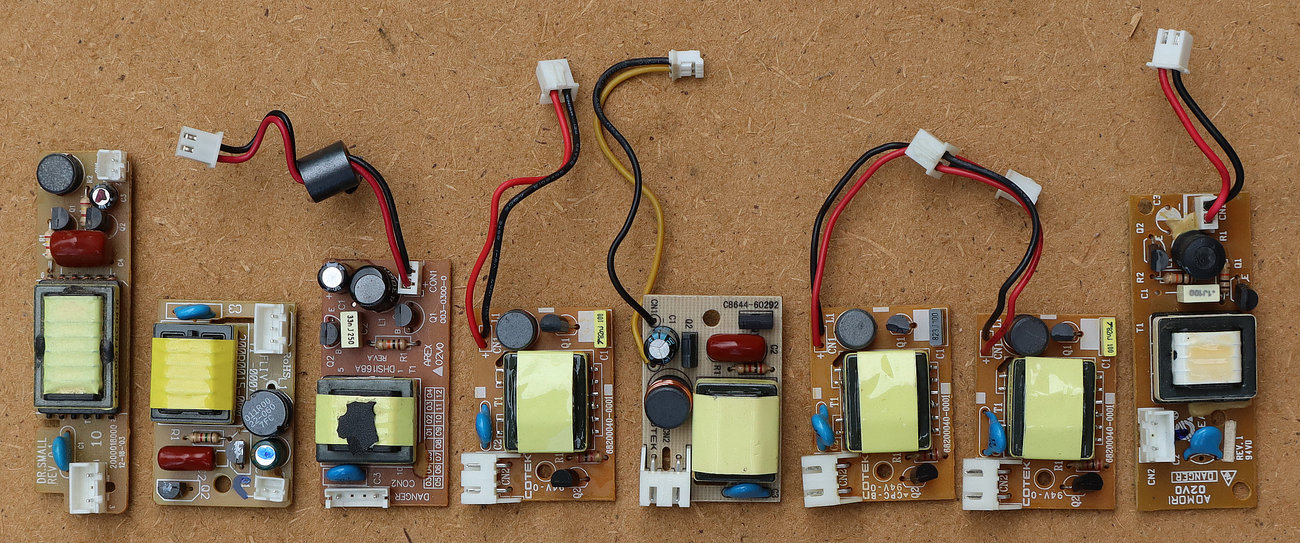

CFL lampe trebaju visok početni napon za paljenje, a čim se upale napon se mora smanjiti (ograničiti struja) kako lampe ne bi pregorjele. Nekad su se u tu svrhu koristile prigušnice i starteri, a u novije vrijeme se koriste elektronička napajanja (elektronička prigušnica ili CFL ballast). Danas su CFL lampe gotovo u potpunosti zamijenila LED svjetla. Nema neke praktične koristi čuvati ova CFL napajanja, pogotovo što su ona za CFL lampe male snage vrlo jeftina.

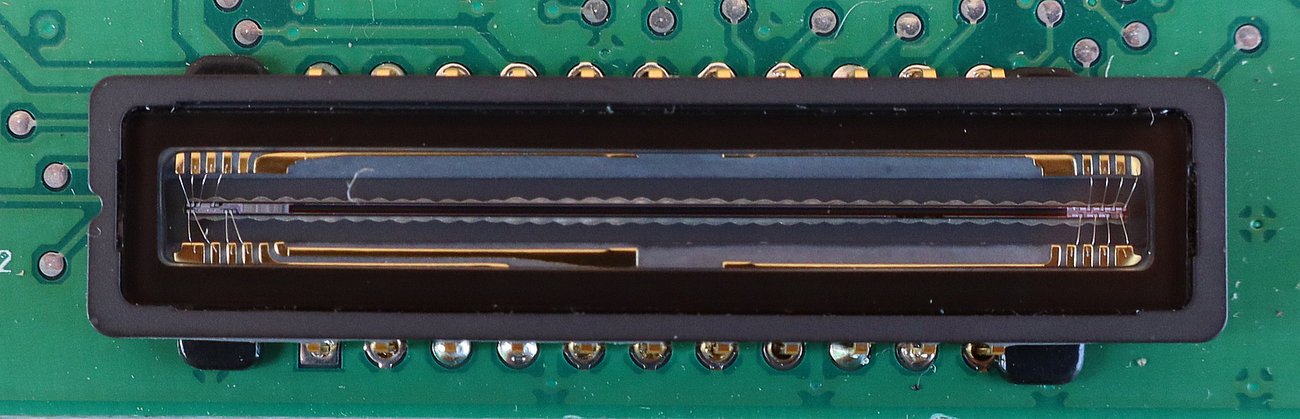

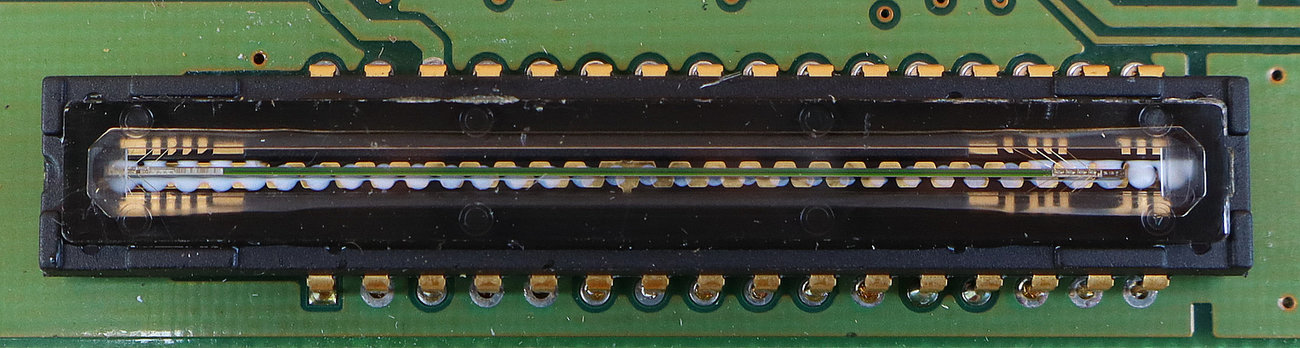

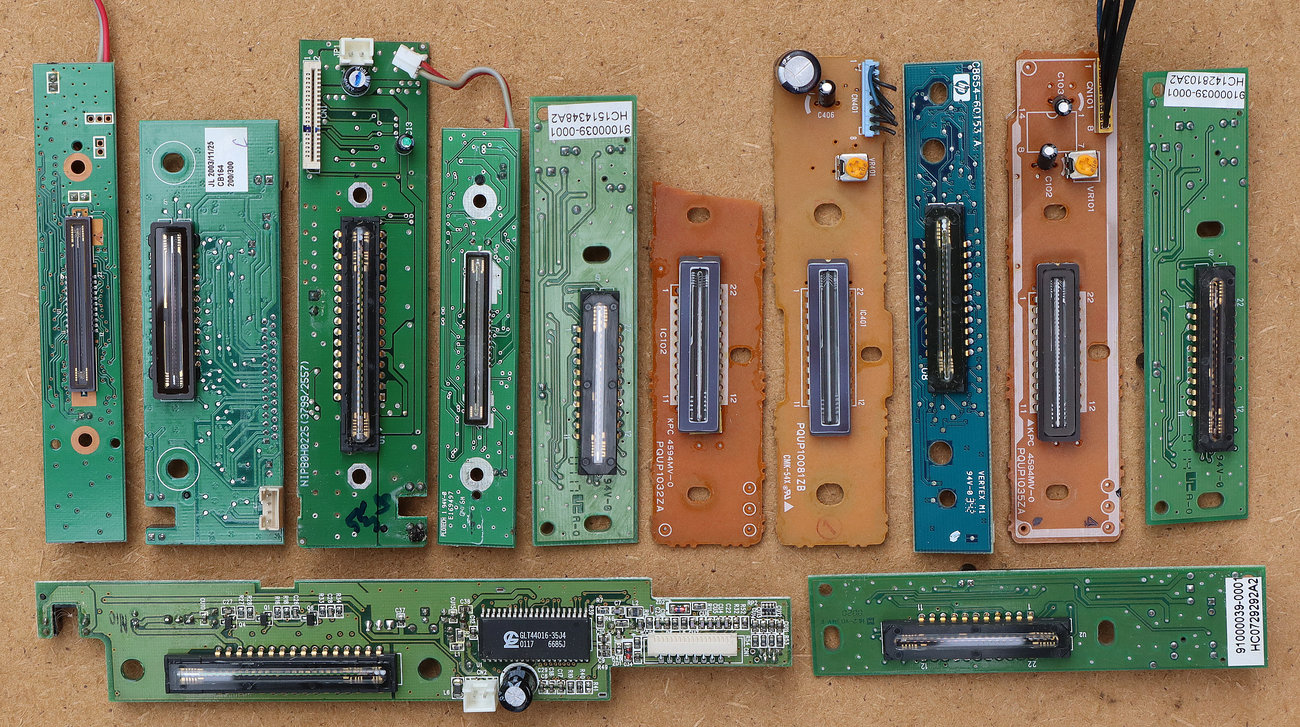

Linear CCD (single-row) slikovni senzori u faks-uređajima.

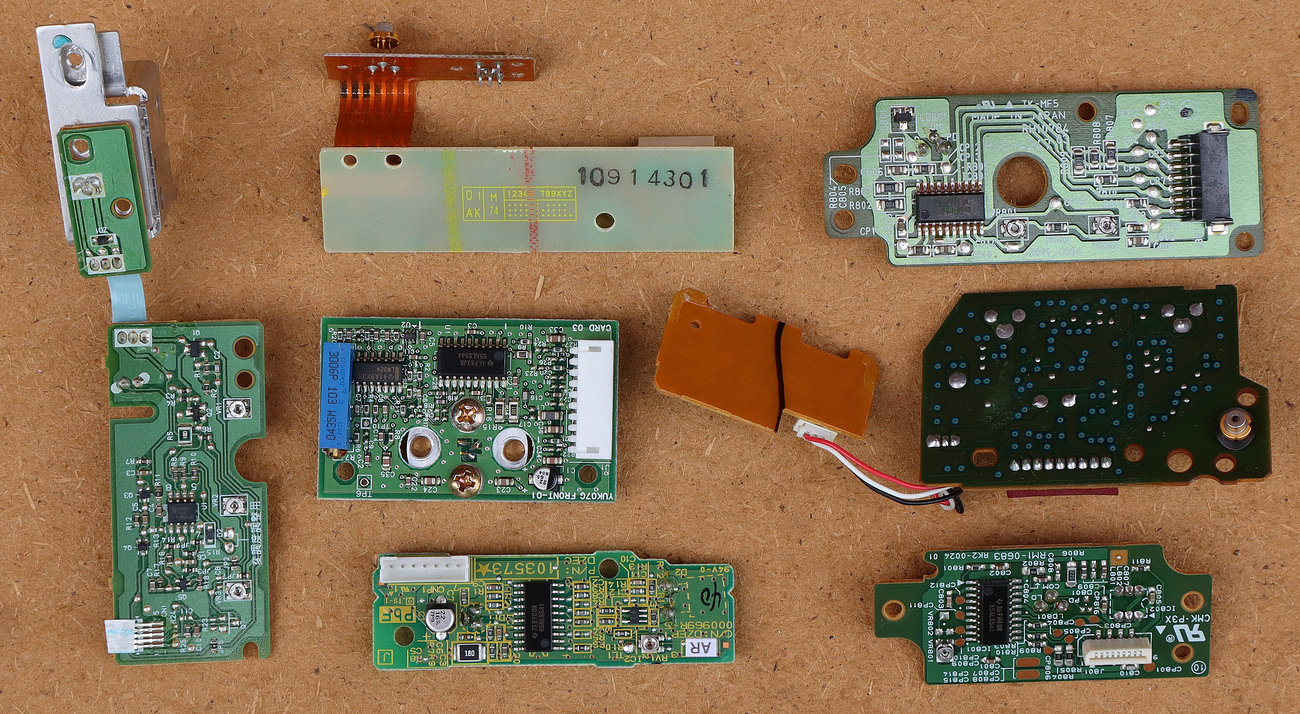

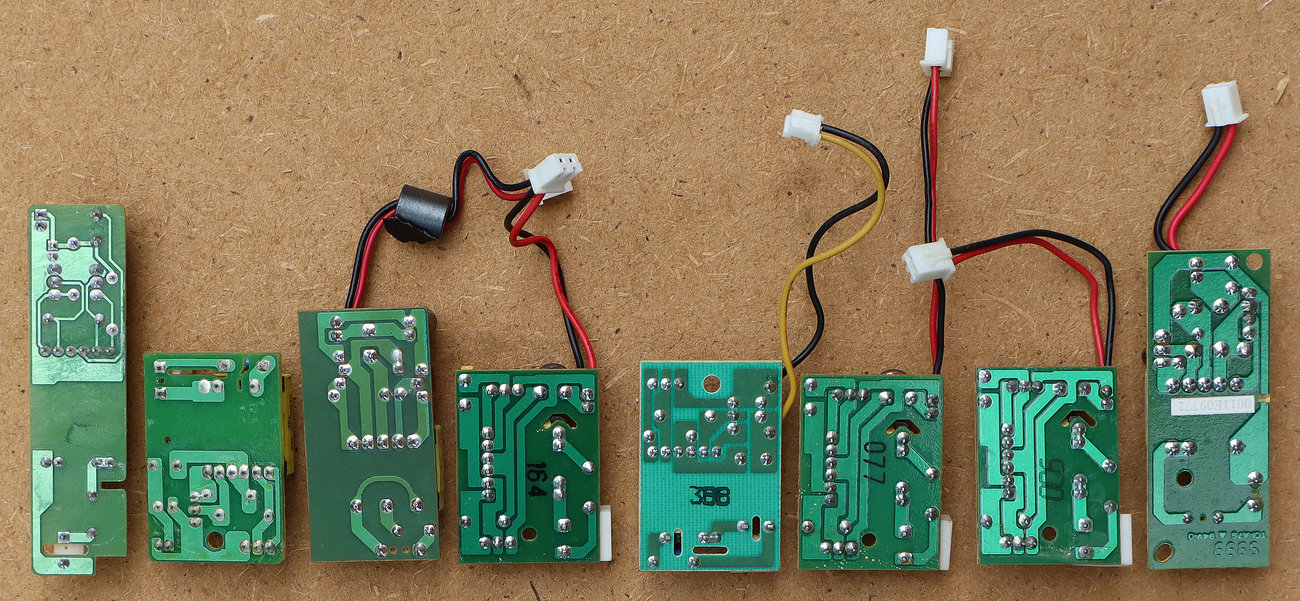

Nekim sklopovima je teško odrediti namjenu. Ovo izgleda kao neko napajanje …

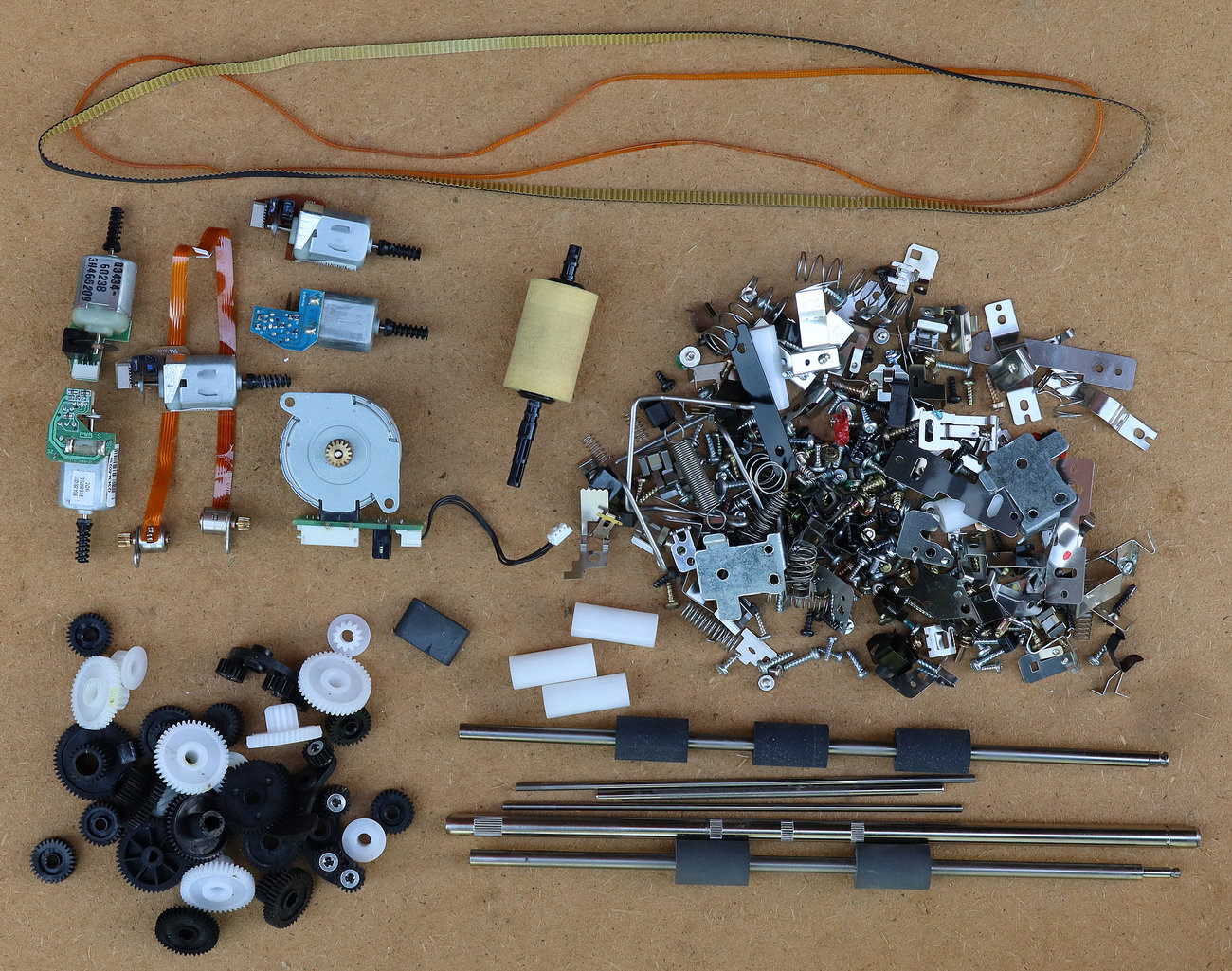

Od ostalog hardvera izdvojilo se nekoliko elektromotora, zupčanika, vodilica, vijaka, opruga …

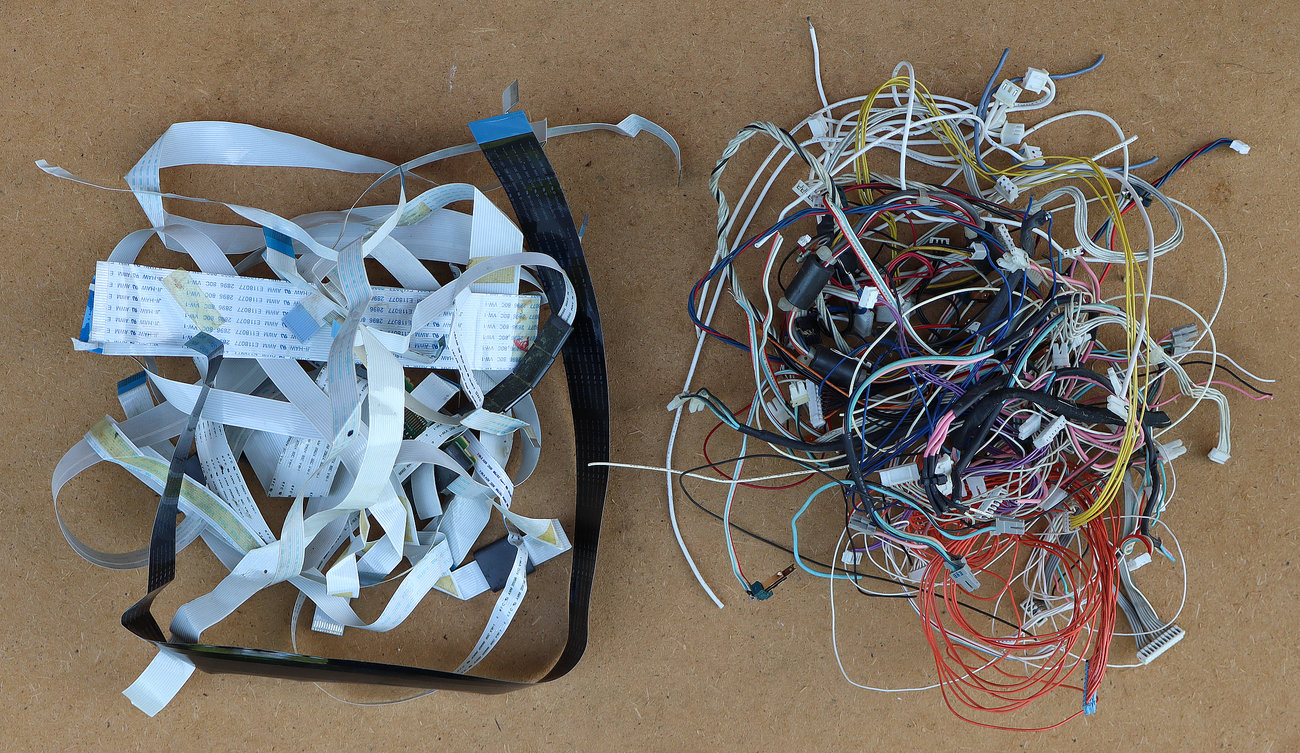

Tu je i neizostavan set FFC kablova i raznih sitnih žica za popravak i gradnju fine elektronike.
U optičkim glavama i specijalnim svjetlećim i grijaćim tijelima za laserske printere, faks-uređaje i slikovne skenere nismo našli gotovo ništa iskoristivo ili isplativo za praktičnu elektroniku i samogradnju. Laserske diode su male snage i danas se takve diode mogu lako i jeftino nabaviti kao uostalom i širok spektar drugih laserskih dioda različitih snaga i valnih duljina. Optički senzori su namjenski, bez oznaka i teško će im se moći odrediti pin-out i specifikacije. Također, i ovakvi senzori (foto diode i foto pretvornici) su jeftini i lako dostupni. Optika je uglavnom plastična i može poslužiti za neke kućne optičke eksperimente. Elektromotori su male snage i eventualno se mogu iskoristiti za kakav projekt iz područja robotike, skupa sa pripadajućim zupčanicima i drugim prijenosima.
Čini se da će najveća korist biti od snopa različitih žica i žićica, te pokojeg vijka ako negdje baš takav zatreba 🙂
