Iz elektroničke ropotarnice izvukao sam jedno 8 kg teško laboratorijsko napajanje mađarskog proizvođača Labor iz 1960-tih godina.

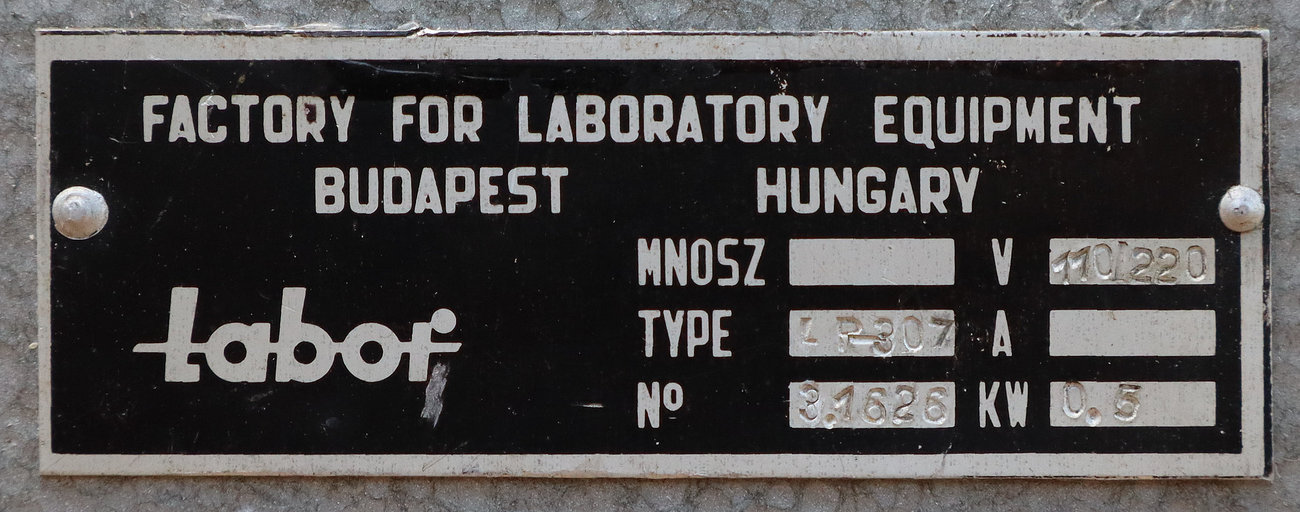

Na pločici je otisnut naziv tvrtke na engleskom jeziku Factory for Laboratory Equipment, Budapest, Hungary i logo „Labor“. Radi se o mađarskoj tvrtki Labor Műszeripari Művek, poznate i kao Labor MIM, koja vuče korijene još iz 1899. godine. Tada su Gyula Wohlmut i Nándor Schwarz (kasnije su mađarizirali svoja imena u Erdély i Szabó) pokrenuli u Budimpešti posao za staklene i bakrene proizvode za opremanje kemijskih, bioloških i tome srodnih znanstvenih laboratorija i nastavnih kabineta. Proizvodni asortiman i proizvodni pogoni stalno su se širili sve do 1940-tih godina. Ubrzo nakon 2. svjetskog rata tvornice su nacionalizirane i restrukturirane, te su dodatno prošireni proizvodni kapaciteti kao i asortiman proizvoda na raznu opremu, naprave, mjerne instrumente i uređaje za kemijske i tome srodne laboratorije. Tvrtka Labor prestala je postojati 1991. godine, a neki od njegovih pogona nastavili su poslovati kao privatna poduzeća.

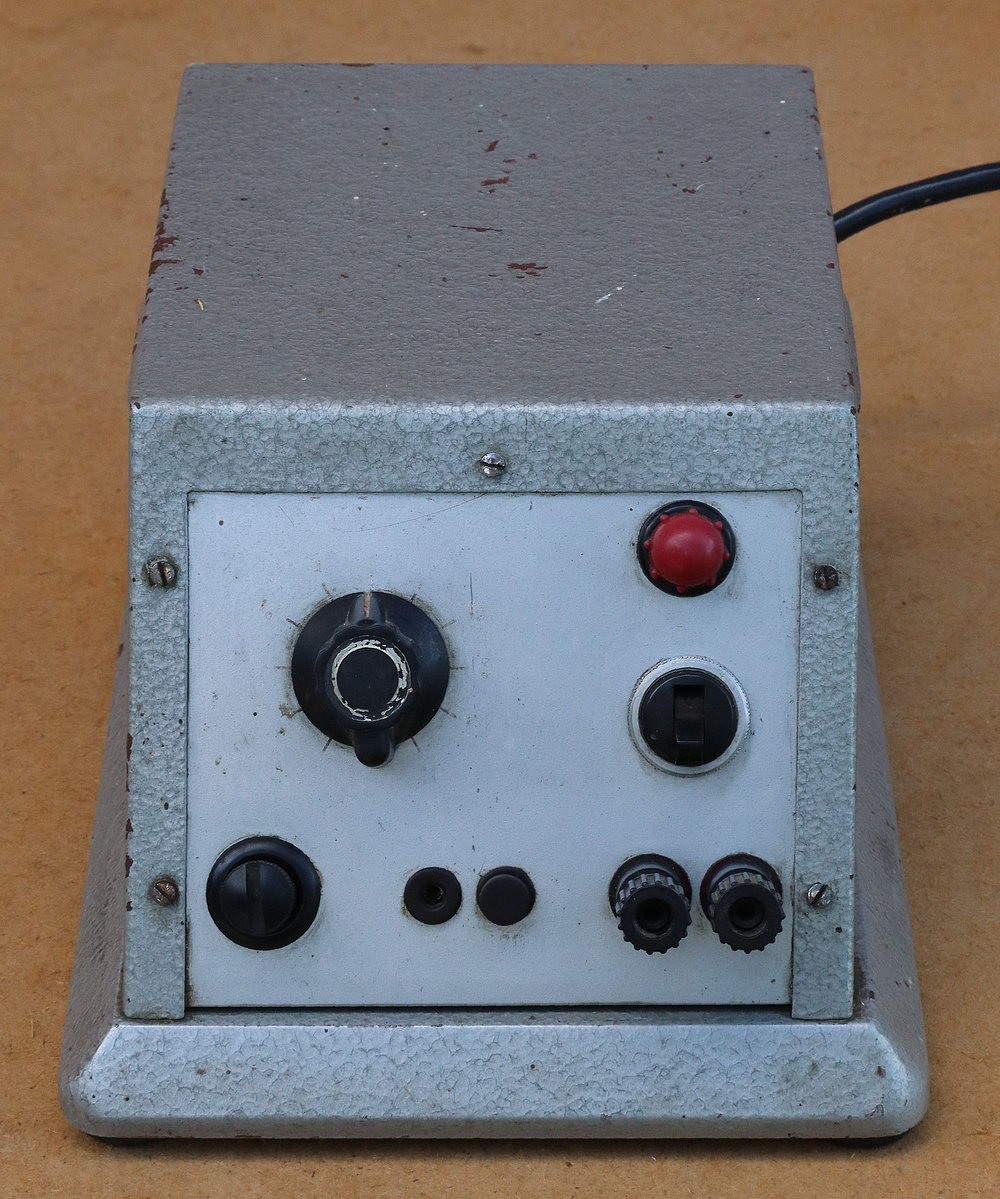

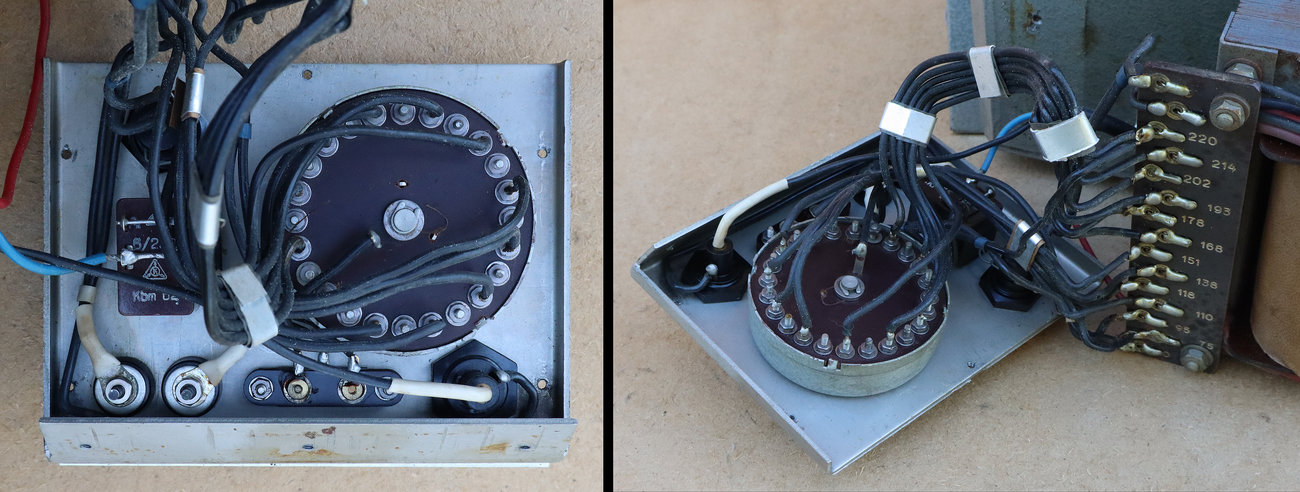

Oznake na prednjoj ploči su gotovo posve izblijedjele. U gornjem dijelu lijevo je sklopka sa 12 položaja označena brojevima od 0 – 11. Gore desno je mrežna sklopka (ON/OFF) i crvena kontrolna lampica. Dolje na ploči je mrežni osigurač (2 A), čepište za odabir napona napajanja (110 V ili 220 V) te izlazne priključnice sa oznakom „min. 97 Ω“.
Ova oznaka se svakako odnosi na dozvoljeno opterećenje, odnosno priključeno trošilo mora imati otpor (impedanciju) od 97 Ω ili više. To otprilike odgovara naznačenoj maksimalnoj snazi na pločici uređaja od 500 W (220 V / 97 Ω = 2,3 A ili 220 V x 2,3 A = 500 W).

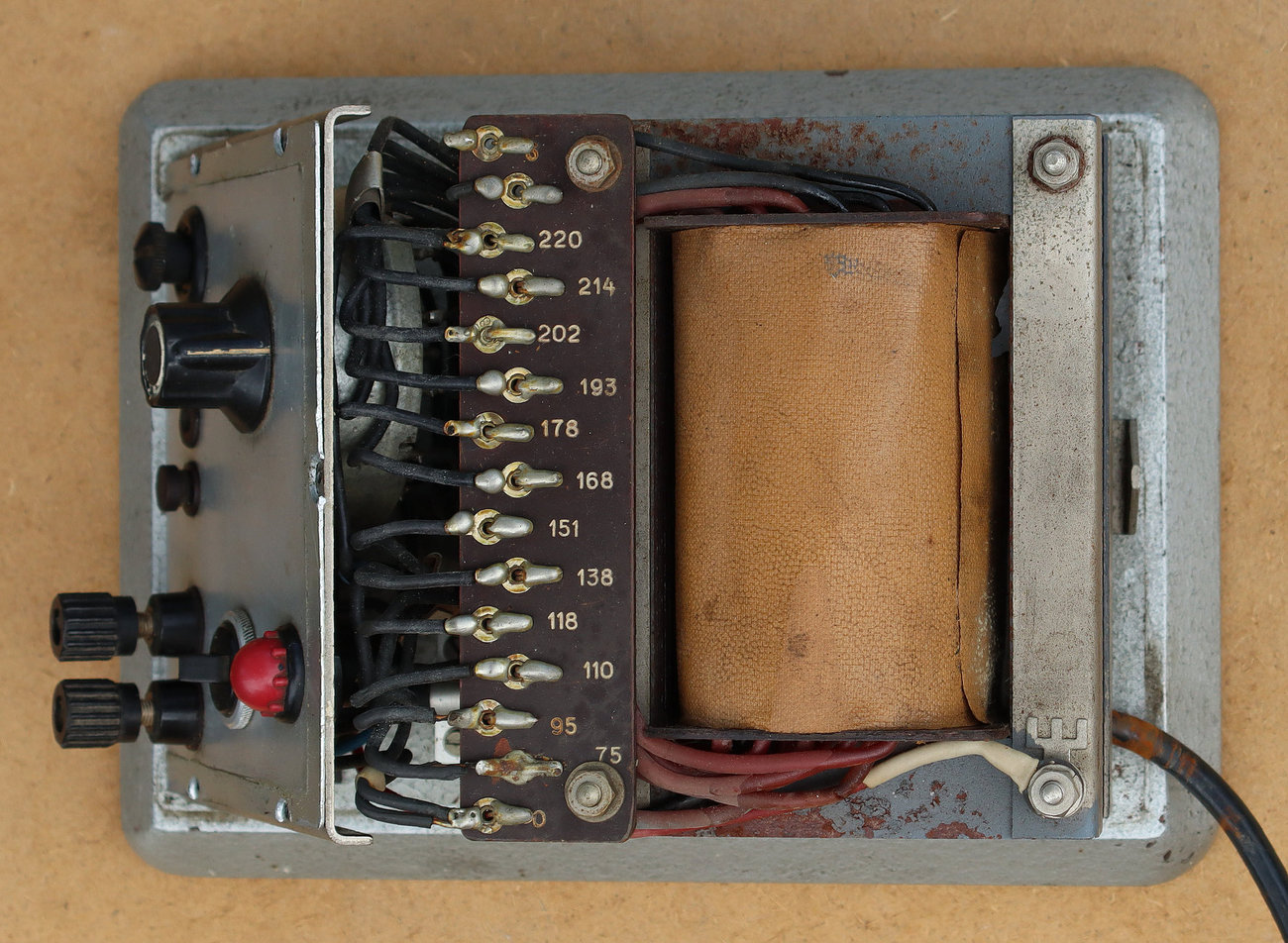

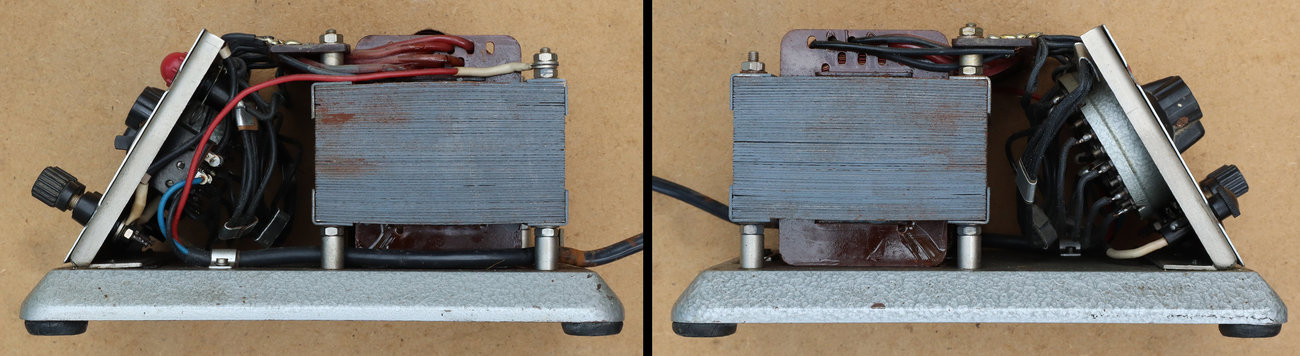

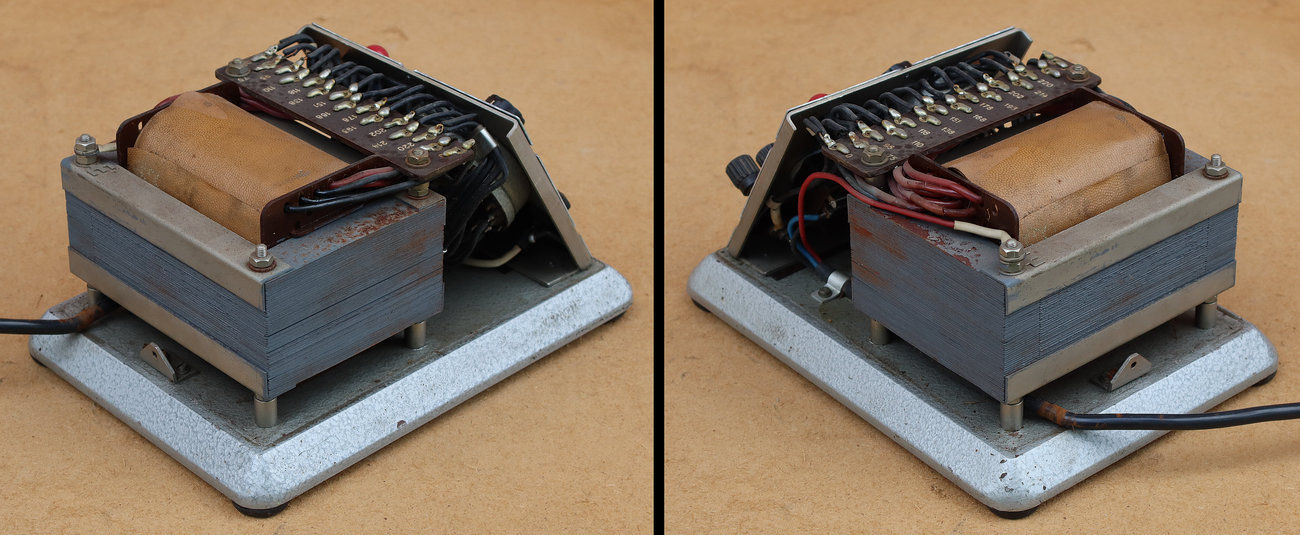

Kad se uređaj rastavi, uočava se masivan autotransformator dimenzija jezgre 145x105x59 mm. Nema nikakvih ispravljačkih elemenata te je prema natpisima na transformatoru jasno da je ovo izvor izmjeničnih napona u rasponu 75-220 V.

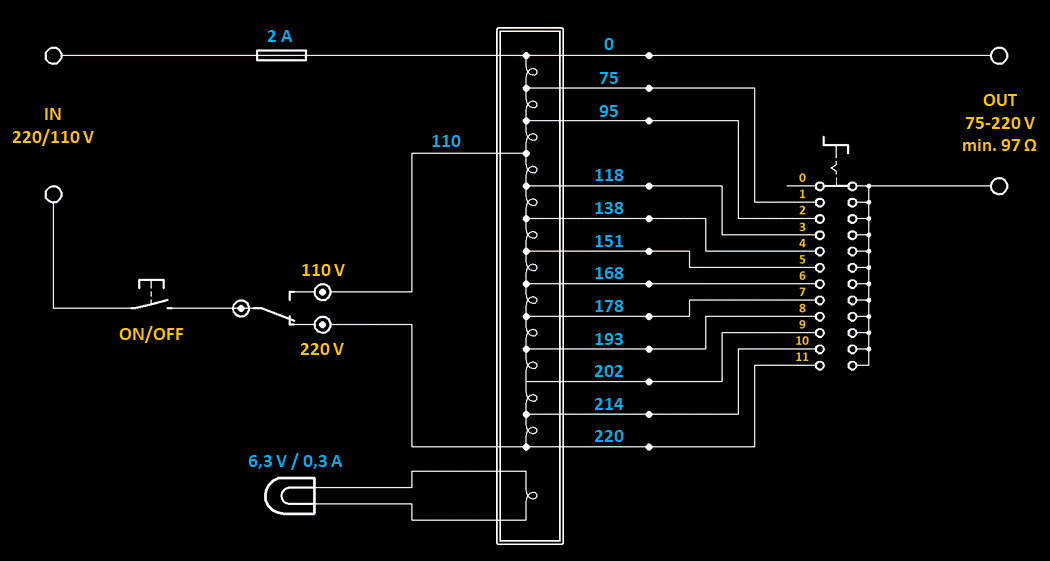

Izveli smo električnu shemu iz koje se lijepo vidi kako autotransformator može transformirati ulazne (mrežne) napone od 220 V ili 110 V na jedanaest izlaznih vrijednosti napona u rasponu od 75-220 V. Tako u slučaju napajanja sa 220 V autotransformator transformira samo na niže napone (primarni dio uvijek ima isti ili veći broj namotaja od sekundarnog dijela), a u slučaju napajanja sa 110 V transformiraju se niži i viši izlazni naponi. Ovo nije stabilizirano napajanje i točne vrijednosti izlaznih napona će ovisiti o točnoj ili trenutnoj vrijednosti ulaznog mrežnog napona, tako da su položaji sklopke označeni samo brojevima 0-11. Posebni odvojeni namotaj transformatora koristi se za napajanje kontrolne lampice.
S obzirom da već imam dva variaka za 220 V ovaj autotransformator mi neće biti potreban za stalnu postavu moje elektroničke radionice. Međutim, ovakav autotransfromator, uz dodatak ampermetra, bi bio idealan za (prvo) testiranje starih cijevnih elektroničkih uređaja jer se postepeno može podizati napon napajanja upravo u prikladnim koracima. Time se stare komponente cijevnih uređaja postepeno opterećuju naponom, pa ako se u jednom trenutku primijeti naglo povećanje struje iznad nominalne vrijednosti ili kakvo pregrijavanje (dim) unutar komponenti, eventualna šteta će biti puno manja nego da se to dogodilo pod punim naponom napajanja.
