Iz ropotarnice elektronike izvukao sam jedan kineski uređaj za koji nisam bio siguran što je i čemu služi.

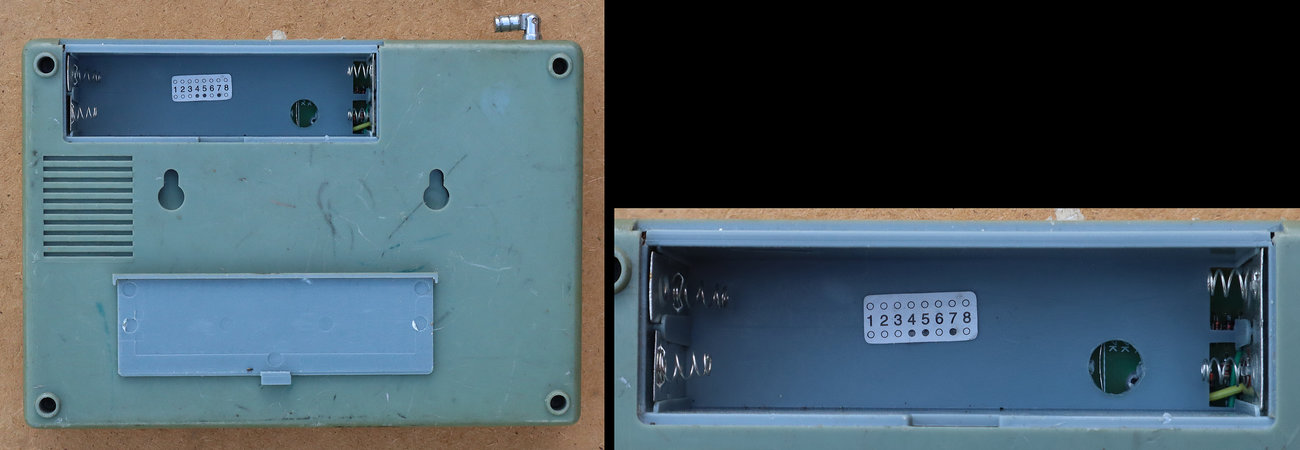

Naljepnica sa kodom u ležištu za baterije vjerojatno se odnosi na usklađivanje kodova alarma sa vanjskim bežičnim senzorima.
S obzirom da su svi natpisi na kineskom jeziku, najlakše je bilo zadatak prevođenja i otkrivanja svrhe uređaja prepustiti umjetnoj inteligenciji. Evo njenog odgovora:

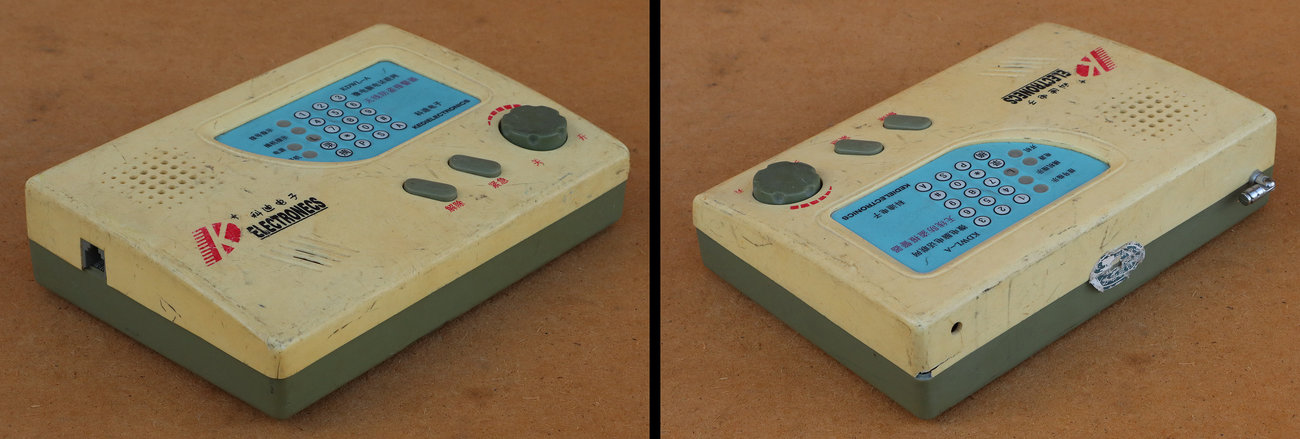

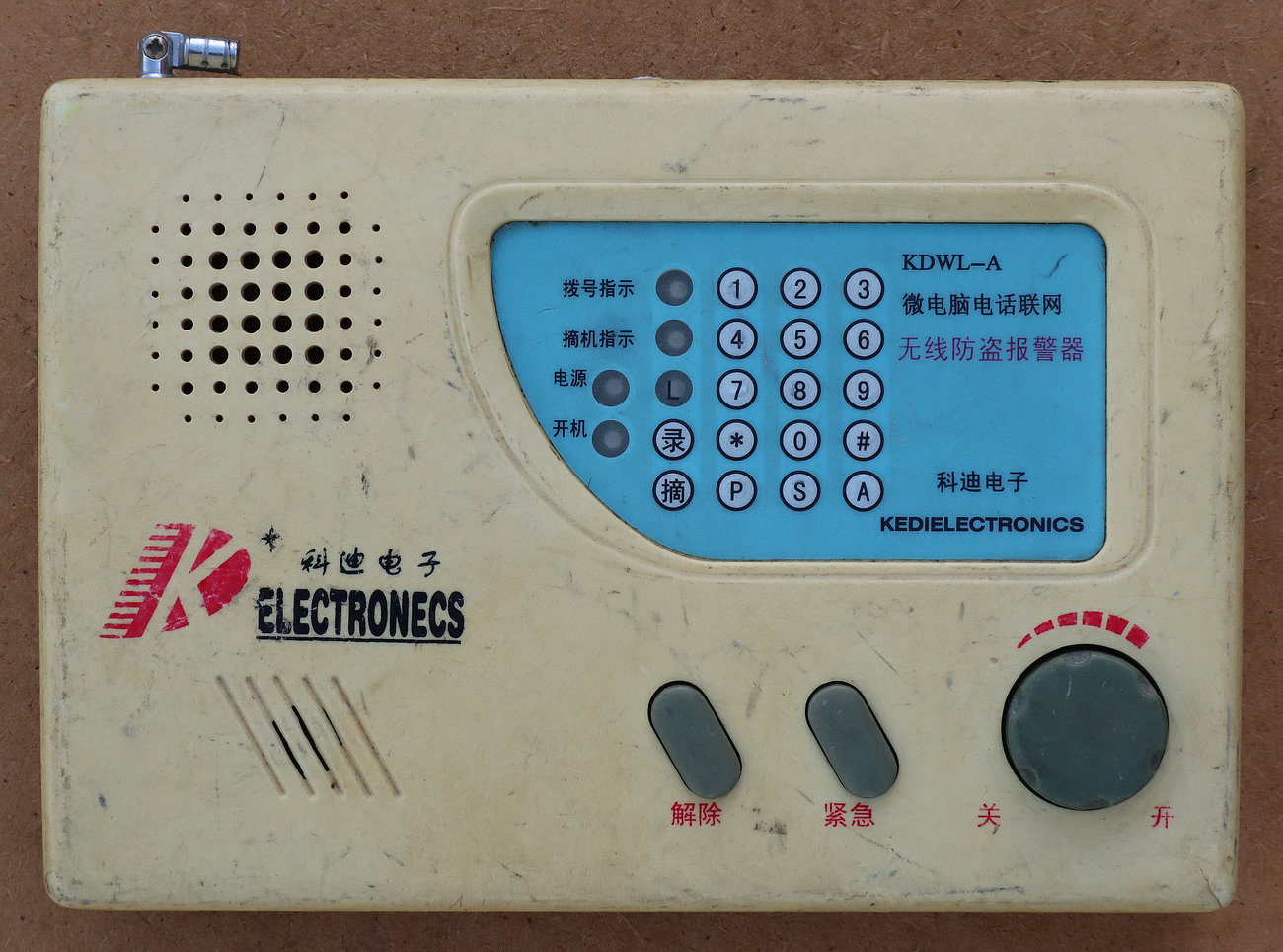

Uređaj na slici je KDWL-A bežični protuprovalni alarm s telefonskom mrežom, proizvođača Kedielectronics (科迪电子). To je stariji model sigurnosnog sustava koji koristi mikroprocesorsku tehnologiju za otkrivanje neovlaštenog ulaska i obavještavanje korisnika putem fiksne telefonske linije.
Sustav je dizajniran za zaštitu od provale, pri čemu se zvučni alarm uključuje na licu mjesta (do 120 dB) i istovremeno bira unaprijed postavljene telefonske brojeve kako bi obavijestio korisnika.

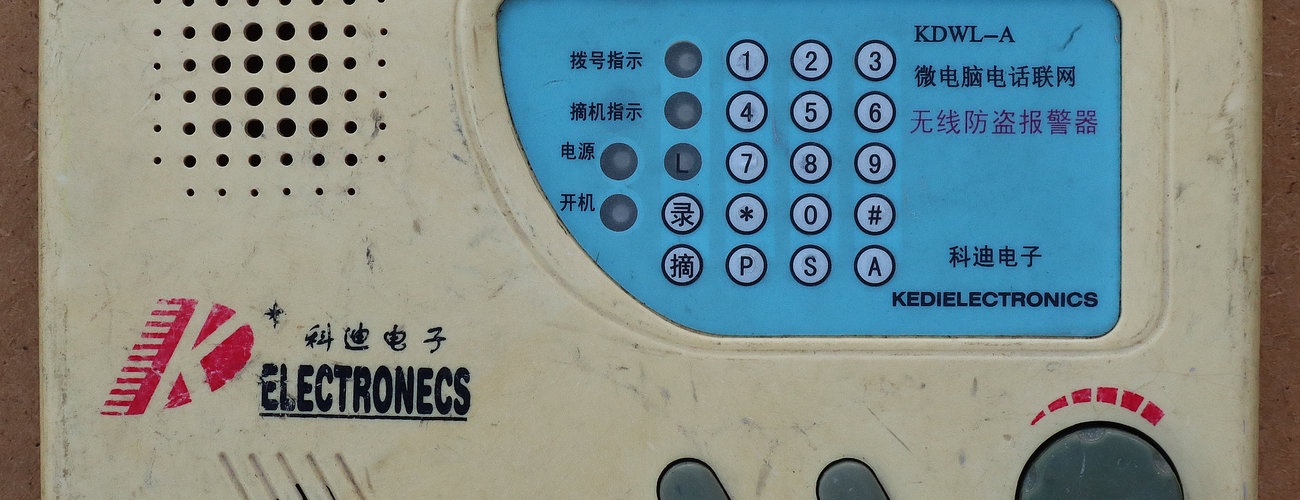

Ima indikatore za biranje (拨号指示) i zauzetu liniju/podignutu slušalicu (摘机指示), što sugerira da se spaja na telefonsku liniju za komunikaciju.
Uključuje funkcije poput uključivanja/isključivanja (开/关), aktiviranja/deaktiviranja (布防/撤防) i tipke za hitne slučajeve (紧急).
Tipkovnica omogućuje programiranje i unos šifri.
Uređaj koristi bežične senzore za otkrivanje pokreta ili otvaranja vrata/prozora, a indikatori na panelu pokazuju koja je zona aktivirala alarm.
Ovaj konkretni model je vjerojatno prethodnik modernijih bežičnih alarma koji se oslanjaju na mobilne mreže ili Wi-Fi za obavijesti.
Ovaj je uređaj primjer rane kućne sigurnosne tehnologije koja je omogućavala korisnicima da daljinski upravljaju sustavom (putem telefonskog poziva) i primaju obavijesti o provali.
Ono što mogu dodati to je da uređaj može raditi na mrežni napon kao i na baterije (backup) što je normalno za svaki alarmni uređaj. Antena služi za prijem signala iz vanjskih bežičnih senzora (PIR detektori, razne sklopke i slično), a analogna telefonska priključnica je za automatski telefonski poziv na uneseni broj u slučaju aktivacije alarma. Uspio sam aktivirati zavijajući zvuk alarma koji je prilično prodoran, no sasvim sigurno ni blizu 120 dB.

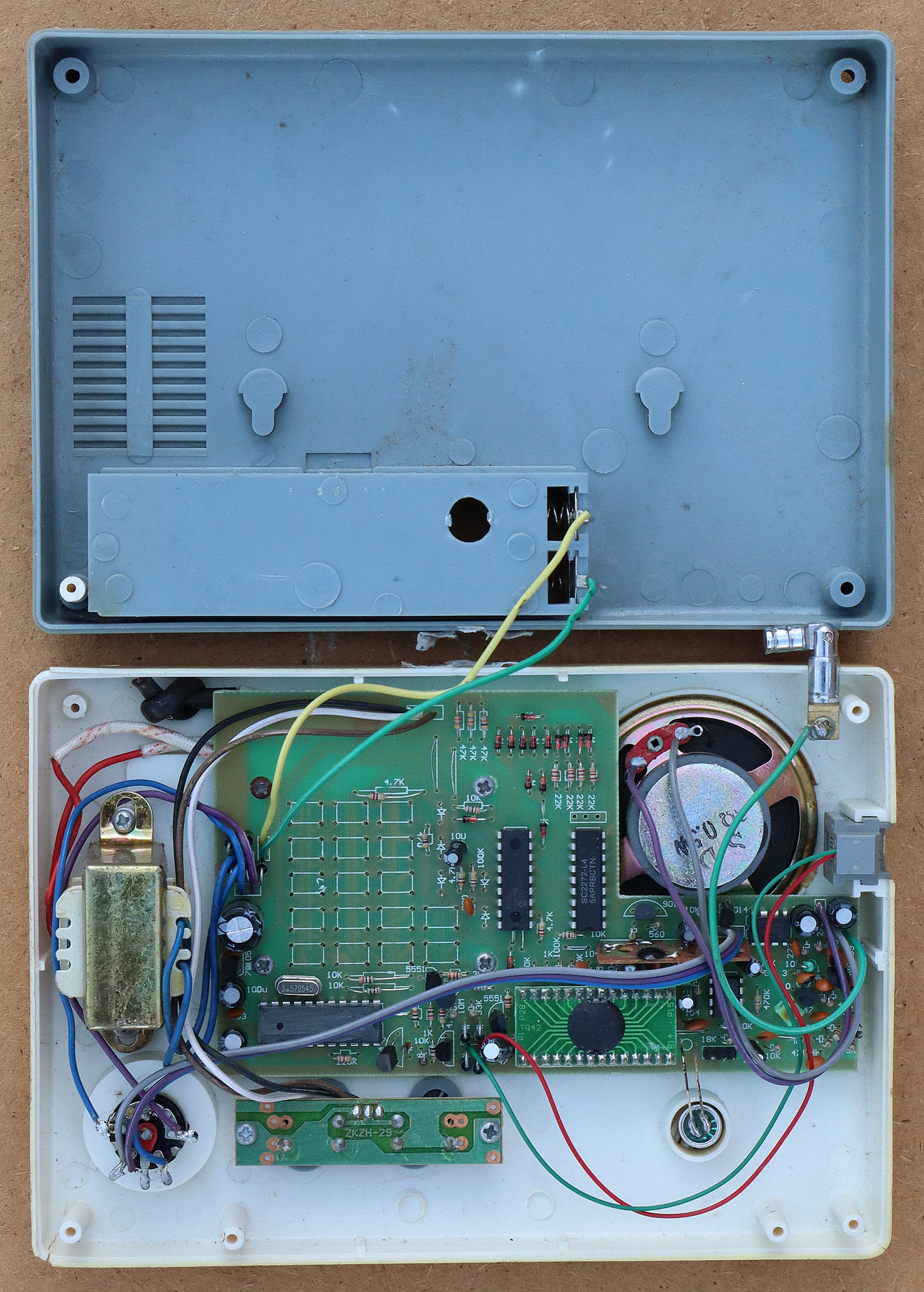

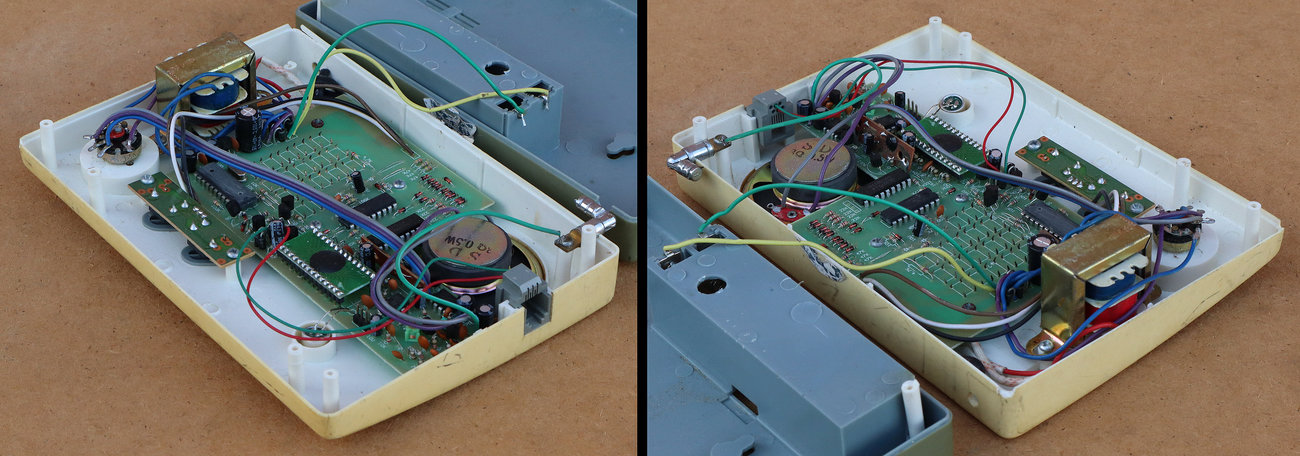

Što se tiče unutrašnje konstrukcije, uočavaju se čak dva mikrokontrolera (CF745 i jedan sa izbrisanim oznakama), te još dva COB čipa također bez ikakvih oznaka. Ono što se može identificirati to je integrirani krug SC2272-L4 što je dekoder za daljinske upravljače i ovdje vjerojatno služi za kodiranje alarma i vanjskih senzora na iste kodove.
Desno na pločici su dva tranzistora i promjenjivi induktivitet što je vjerojatno krug prijemnika radio signala (kodova) sa bežičnih senzora. Tu je i dvostruko operacijsko pojačalo LM 358 i audio pojačalo LM 386 koji vjerojatno čine krugove oscilatora i pojačala zavijajućeg zvučnog alarma za zvučnik.
Čitav sklop je za amatersku elektroniku uglavnom nezanimljiv te se sada može mirne duše odložiti u elektronički otpad 🙂
