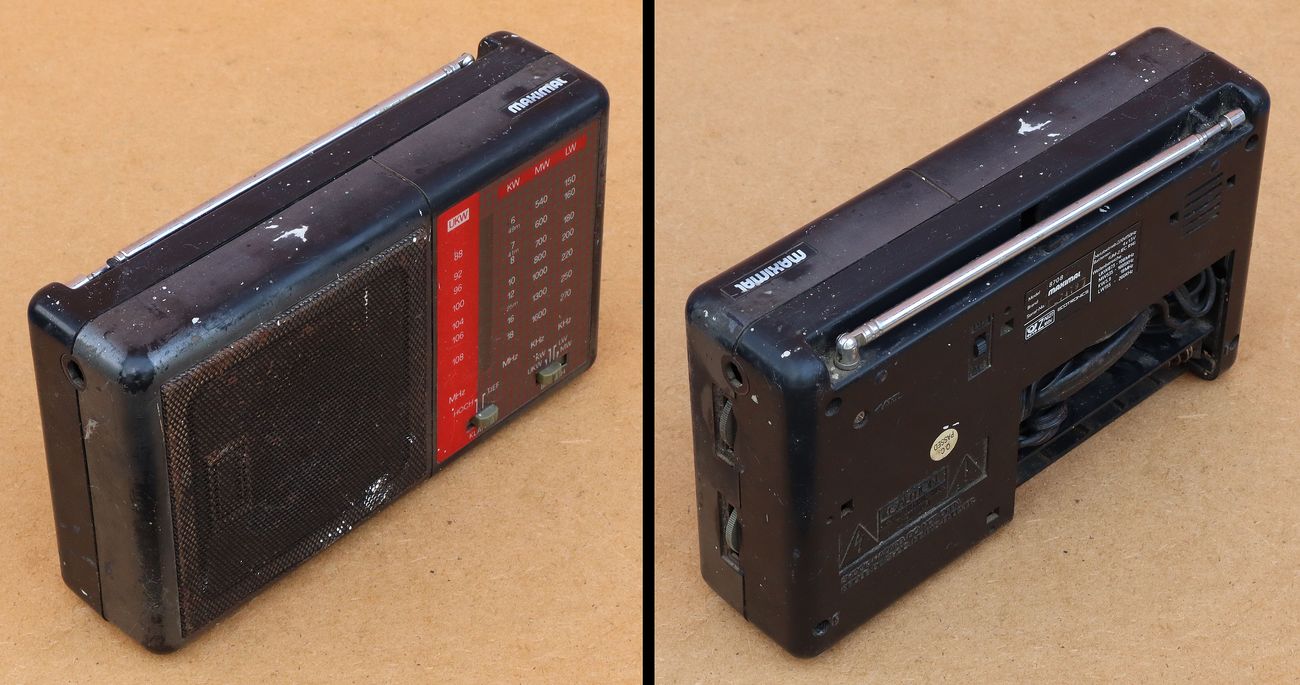

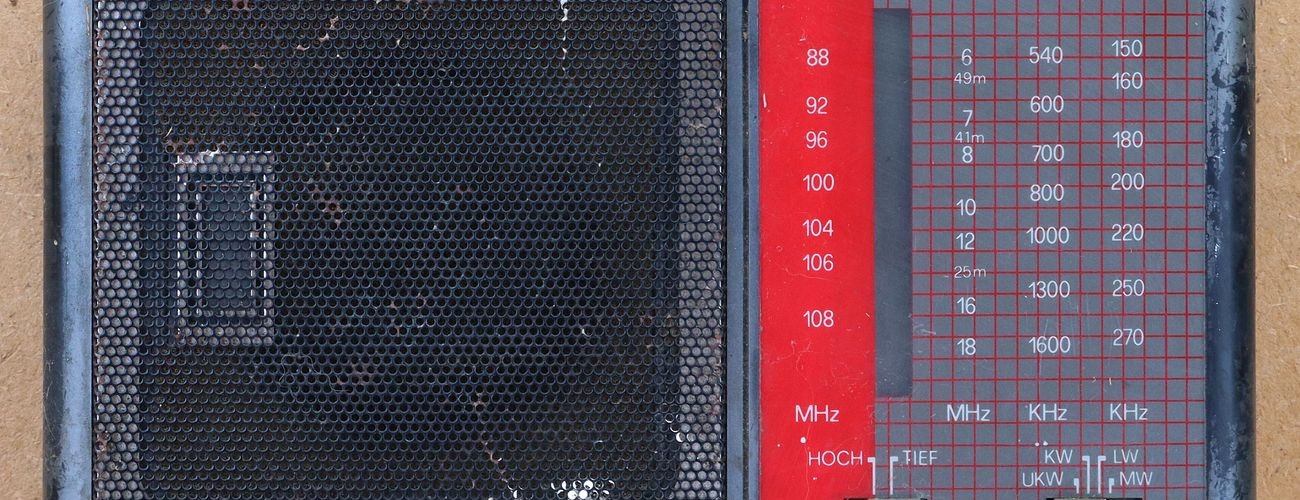

Danas je nabavljen AM/FM radio prijemnik model 8708, originalno japanski ili kineski proizvod proizveden vjerojatno 1980-tih godina za njemačkog distributera potrošačke elektronike Maximal. Isti model prijemnika može primjerice imati oznaku Crown što je japanski proizvođač potrošačke elektronike, no tu robnu marku su moguće koristili i neki drugi proizvođači/distributeri.

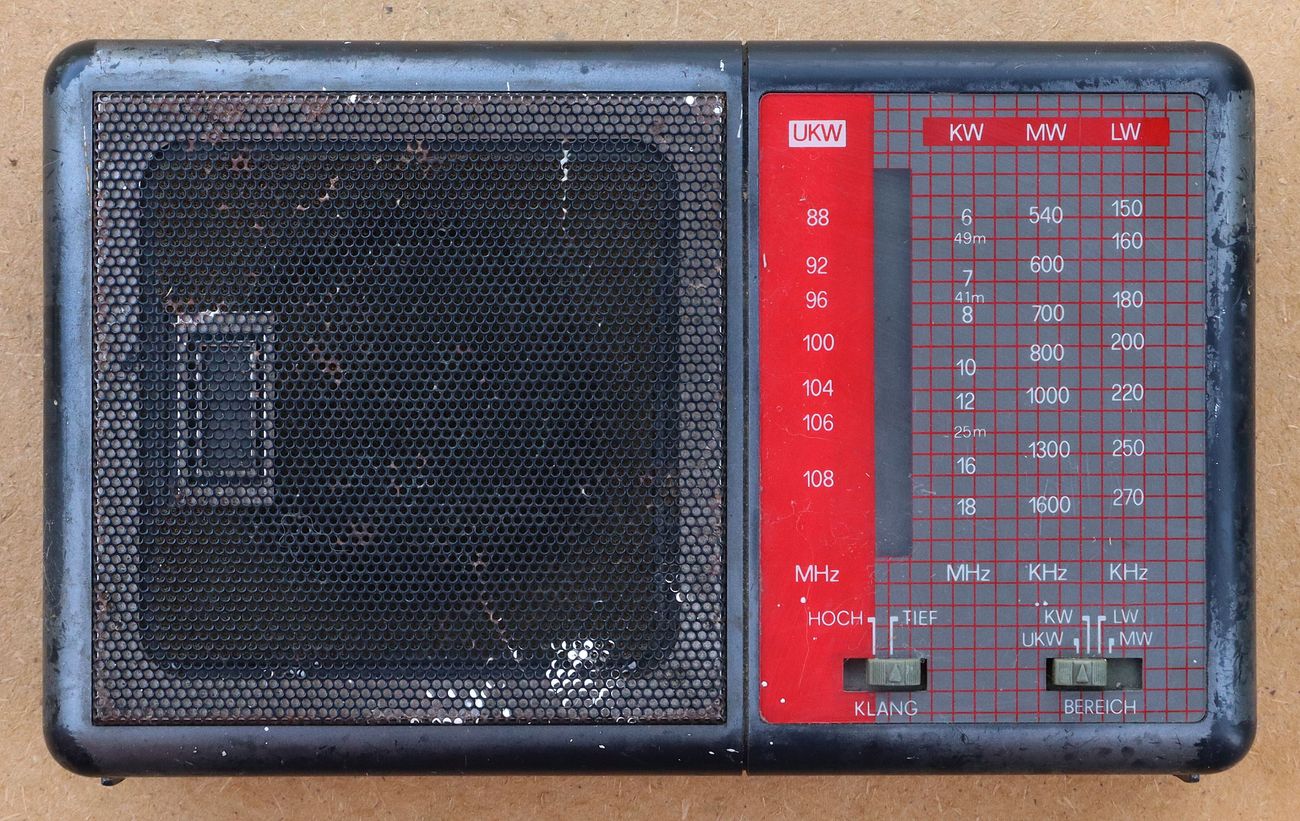

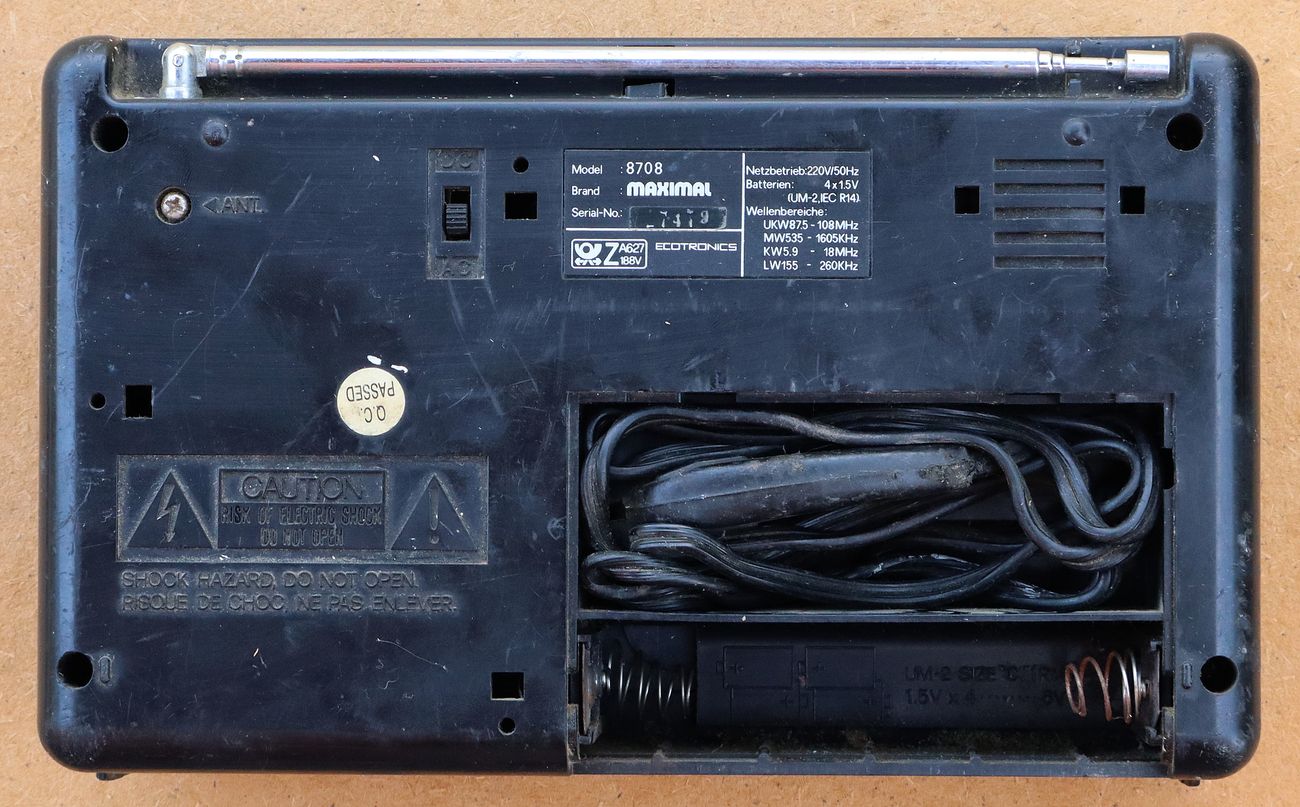

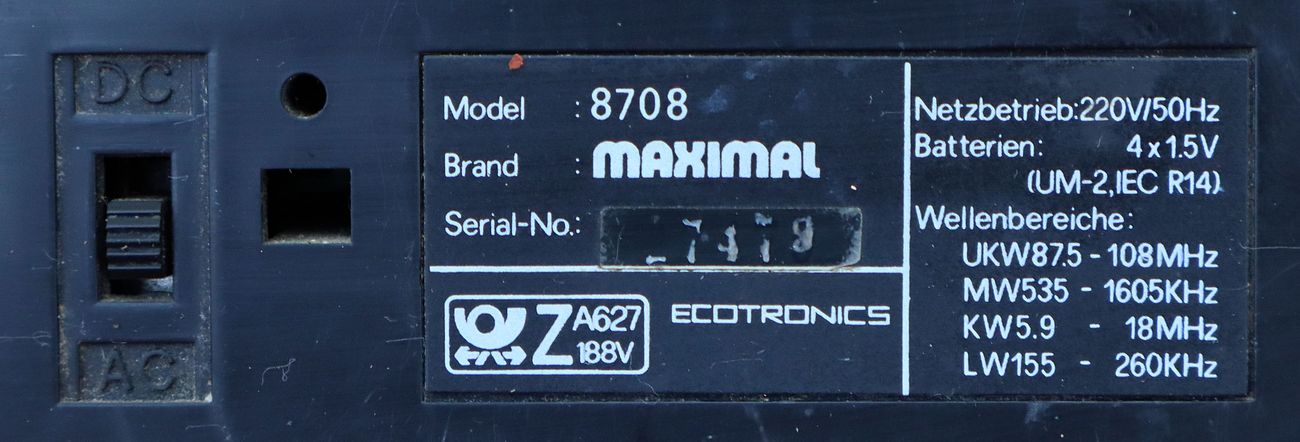

AM/FM Radio Model 8708 se može napajati preko baterija (4×1,5 V / C-tip) ili preko mreže 220 V, a pokriva četiri frekvencijska opsega:
- UKW/FM: 87,5 – 108 MHz
- KW/AM: 5,9 – 18 MHz
- MW/AM: 535 – 1605 kHz
- LW/AM: 155 – 260 kHz
Ugrađen je i jednostavan pasivni audio filtar (KLANG – ton, zvuk) kojim se mogu naglasiti više (HOCH) ili niže (TIEF) audio frekvencije. Ova kontrola bi trebala pomoći boljoj razumljivosti i čistoći audio prijema s obzirom na vrstu emisije (govor, muzika) i s obzirom na propusnu širinu audio opsega na pojedinim radio opsezima.

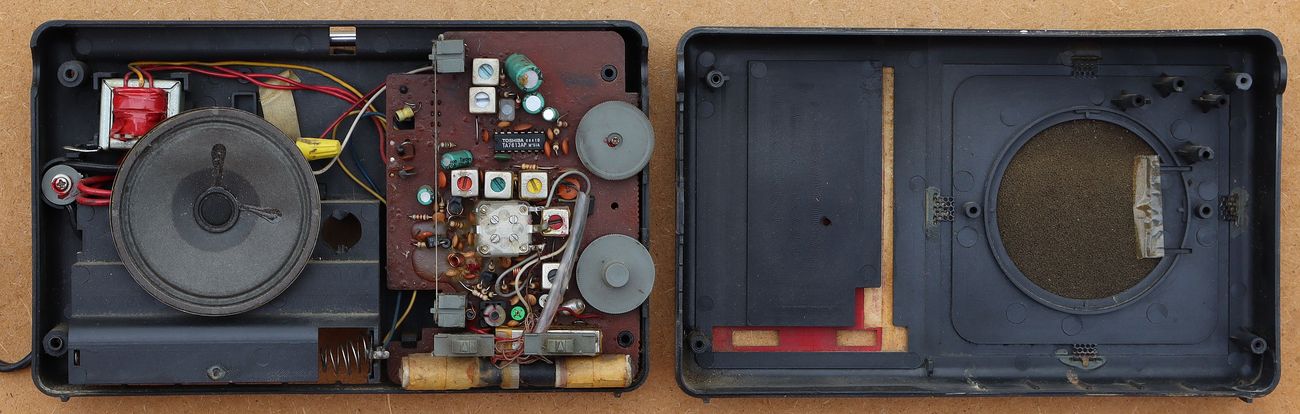

Prijemnik Model 8708 se bazira na integriranom krugu TA 7613AP (Toshiba) u koji su implementirani gotovo svi sklopovi AM/FM superheteroidnog prijemnika sa izlaznim audio pojačalom (One Chip AM/FM Radio with Audio Power Amplifier). Intenzivni razvoj ovakvih integriranih krugova započeo je krajem 1970-tih godina te su od početka 1980-tih godina već mnoge tvrtke proizvodile identične, kompatibilne, ili vrlo slične čipove za AM/FM prijemnike: HA11224 (Hitachi), HA12402 (Hitachi), TDA1083 (Telefunken), A283D (HFO), KA2242x (Samsung), ULN2204 (Sprague), CD7613 (PRC) da nabrojimo samo neke. Ovakvim integriranim krugovima bilo je moguće dizajnirati male AM/FM radio prijemnike koji bi se lako ugrađivali u najrazličitije prijenosne (baterijske) radio uređaje ili druge višefunkcionalne audio/video komponente i uređaje sa ugrađenim radio prijemnikom.
Tako u razdoblju od početka 1980-tih godina pa sve do početka 2000-tih godina nalazimo najrazličitije tipove i izvedbe komercijalnih radio prijemnika u koji je ugrađen upravo čip TA 7613. Od ostalih aktivnih komponenti potrebno je dodati samo FM tuner (obično sa dva tranzistora), no na TA 7613 su se bazirali i neki modeli čistih AM prijemnika. Vrlo sličan prijemnik sa čipom HA12402 (Hitachi) opisali smo u objavi Grundig Mini-Boy 400.

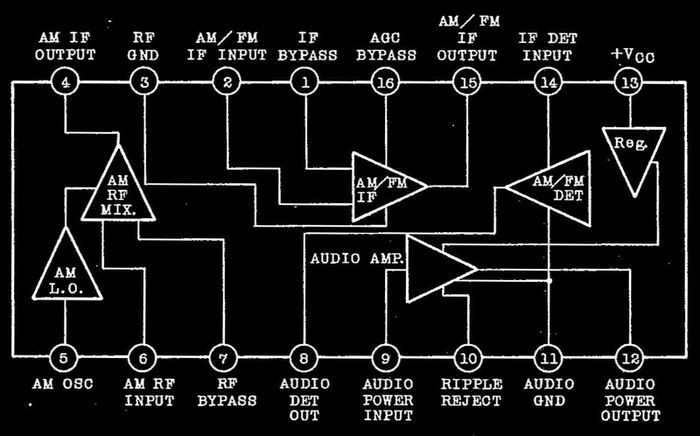

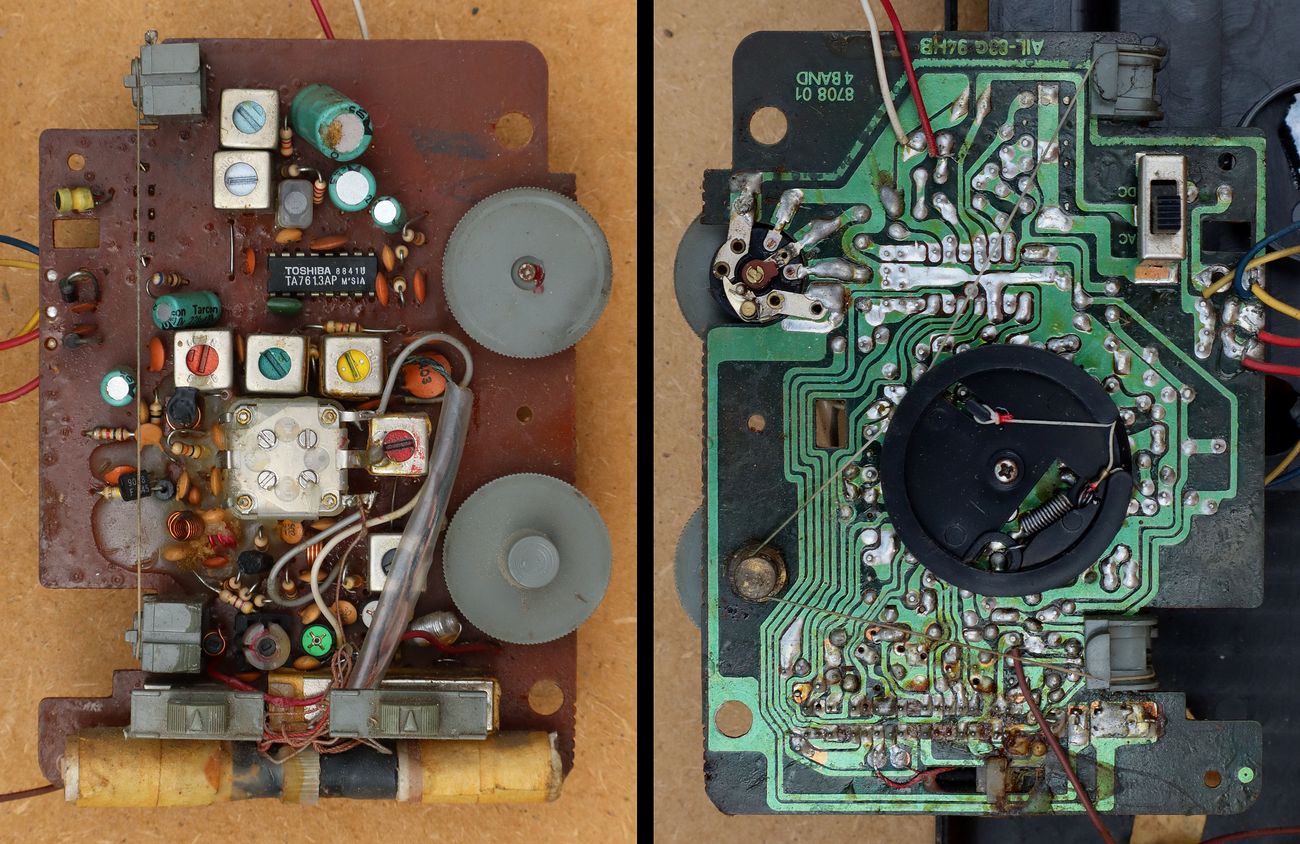

Integrirani krug TA 7613 sadrži AM tuner (RF pojačalo, lokalni oscilator i mješač), AM/FM MF pojačalo i demodulatore, AM AGC/FM AFC kontrolu, te izlazno audio pojačalo koje radi u B-klasi. Zahvaljujući ugrađenom regulatoru napona (zener-dioda) HA12402 se može napajati naponima u rasponu 3 – 13 V. Preklapanje između AM i FM prijema izvedeno je jednostavnim preklapanjem napona napajanja između AM i FM sklopova što samu sklopku za ovu funkciju čini vrlo jednostavnom (obična jednopolna DC sklopka).

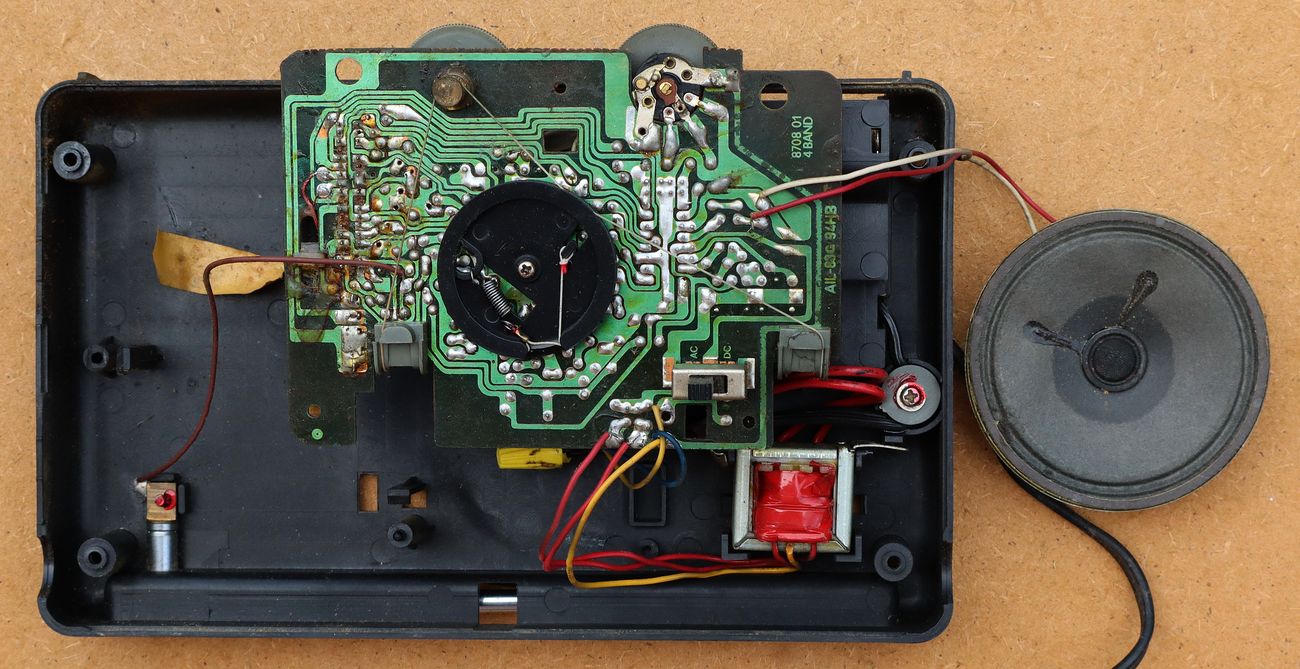

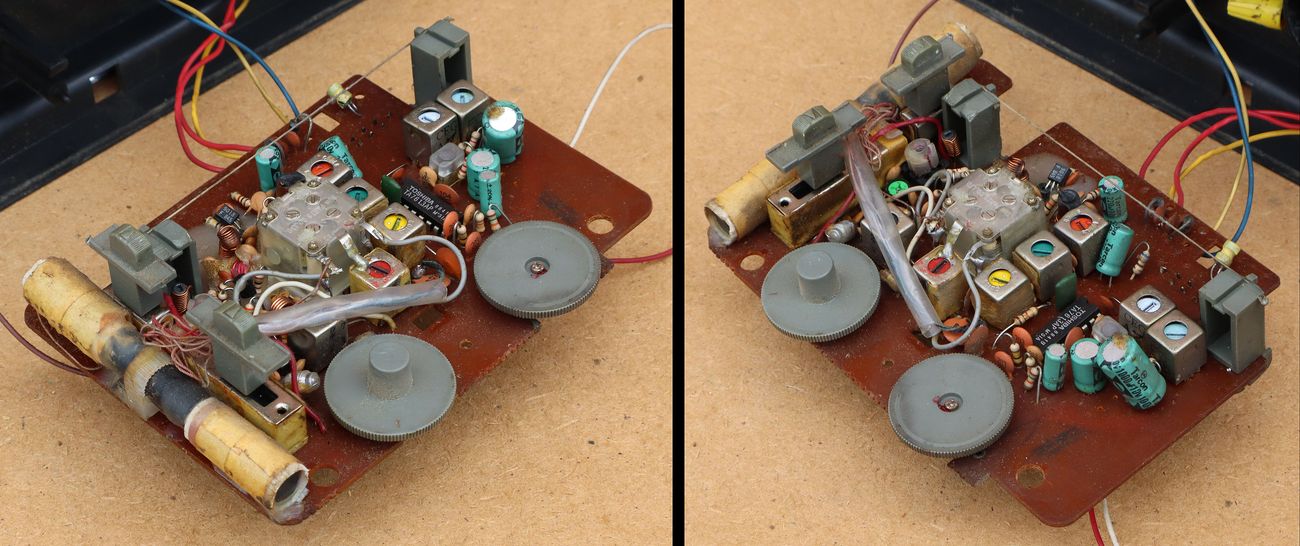

Unatoč tome što je u TA 7613 implementiran veliki broj AM/FM sklopova još uvijek je za kompletiranje prijemnika potrebno dodati vanjske RF i LO titrajne krugove, pojasne MF filtre i MF transformatore te kompletni FM tuner, a sve ove komponente traže i dobru podešenost na ulazne i MF frekvencije. Kod kasnijih inačica One Chip (Single Chip) AM/FM integriranih krugova težilo se što više smanjiti broj potrebnih vanjskih komponenti, tako da su razvijeni čipovi kojima je za potpuno funkcionalan prijemnik bilo dovoljno dodati desetak malih kondenzatora i jednu ili dvije jednostavne zavojnice. Kako je srednjevalni AM opseg polako počeo gubiti na popularnosti zbog sve većeg broja postaja na UKV opsegu, isti je često izostavljan iz One Chip konfiguracija pa su one postale još jednostavnije, posebice što su zahvaljujući naponski kontroliranim varikap diodama potpuno izbačeni nezgrapni spregnuti promjenjivi kondenzatori za izbor prijemne frekvencije.

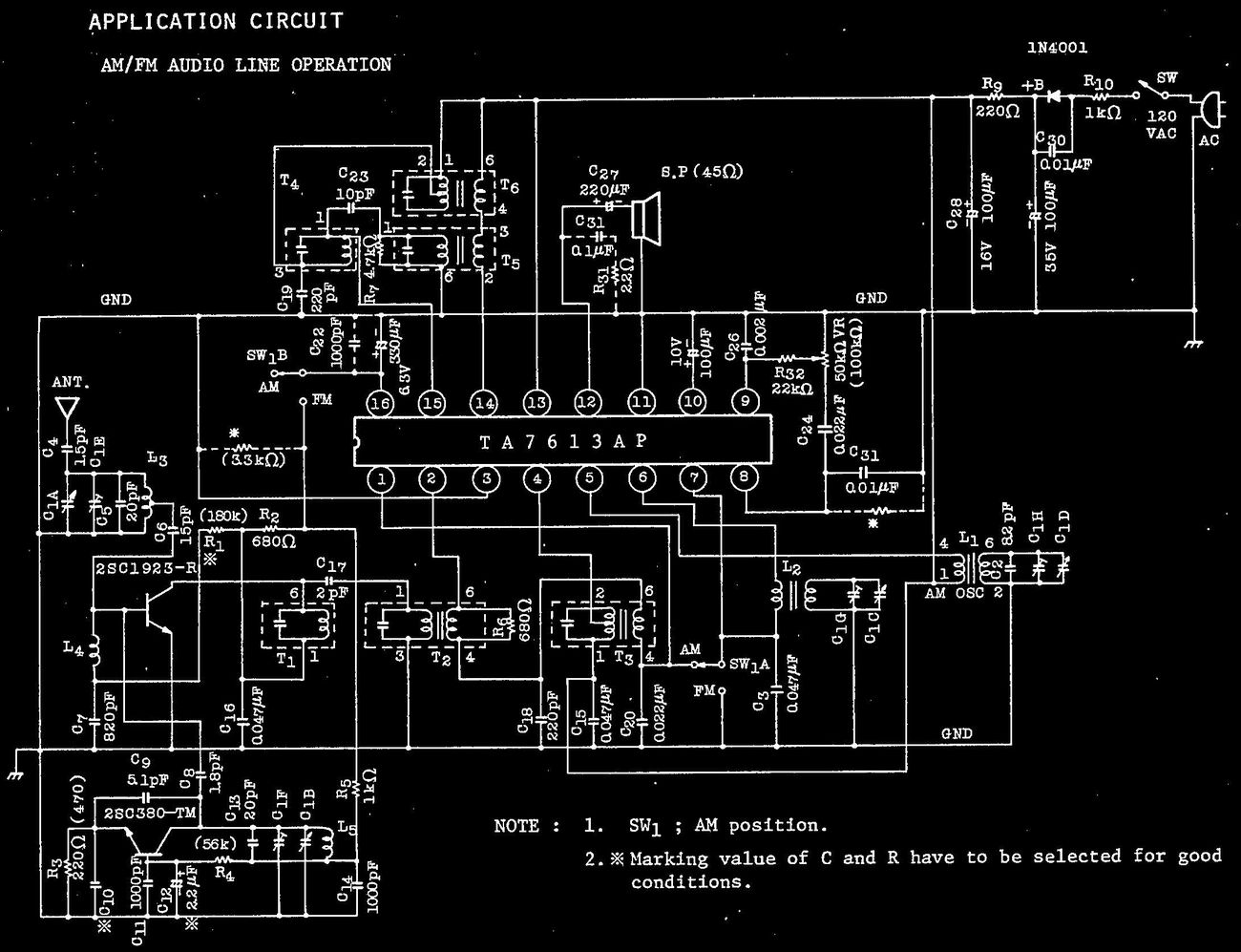

Elektroničku shemu za naš prijemnik Model 8708 nisam našao, no ovdje može poslužiti već i tipična shema AM/FM prijemnika iz tvorničke dokumentacije za čip TA 7613 ili pak shema bilo kojeg AM/FM prijemnika sa tim čipom. Razlike se najviše očituju u broju i tipu ugrađenih MF filtara (keramički filtri ili MF transformatori) te donekle u izvedbi FM tunera te ulaznih AM krugova (ovisno o pokrivenim AM frekvencijskim područjima).
FM prijemnik je jednostruki heterodin sa MF na 10,7 MHz. Ulazni FM krug (tuner) sastoji se od svega dva tranzistora gdje jedan radi kao RF pojačalo, a drugi radi kao lokalni oscilator i ujedno kao mješač (samooscilirajući mješač).
AM prijemnik je također jednostruki heterodin sa MF na 455 kHz. Sve aktivne komponente AM prijemnika implementirane su unutar integriranog kruga TA 7613 (RF pojačalo, mješač, lokalni oscilator, MF pojačalo), dok su izvana dodani samo promjenjivi titrajni krugovi tunera i MF filtri.
Izlazna snaga internog audio pojačala unutar čipa TA 7613 je 280 mW (5,5 V / 8 Ω).
U 1990-tim godinama najčešći su bili AM/FM prijemnici za UKV i srednjevalni radiodifuzni opseg, no bilo je i modela takozvanih „multiband“ ili „full band“ radio prijemnika koji su imali dodane kratkovalne i dugovalne radio opsege. Jeftini modeli multiband prijemnika, a posebno džepni modeli, mogli su imati samo jednostavne ulazne AM krugove bez nekih posebnih pojasnih filtera ili aktivnih selektivnih RF pojačala. Također, zbog samih fizičkih dimenzija, mogli su imati ugrađenu samo malu fiksnu internu feritnu antenu za prijem AM području.
Stoga se takvim prijemnicima na kratkovalnim i dugovalnim AM područjima i nije moglo puno toga uhvatiti, barem ne dovoljno selektivno. Ipak, za vrijeme povoljnijih propagacija i u noćnim satima, u područjima gdje nije bilo puno vanjskih elektromagnetskih smetnji, sasvim sigurno se moglo zabavljati pokušajem prijema nekih dalekih radio odašiljača.
