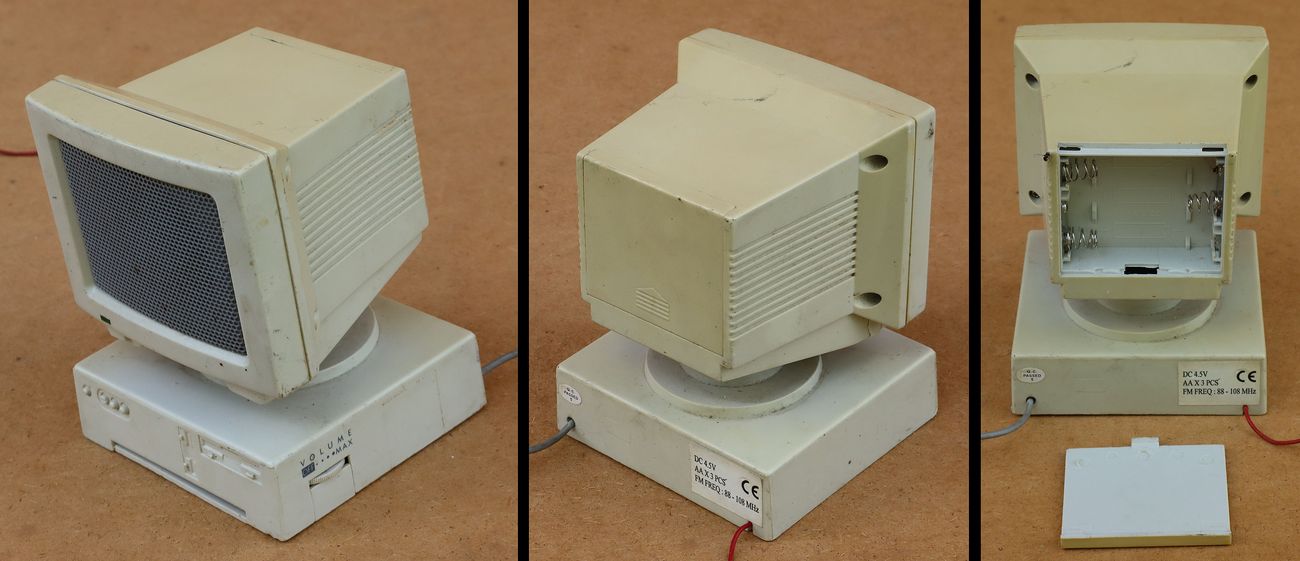

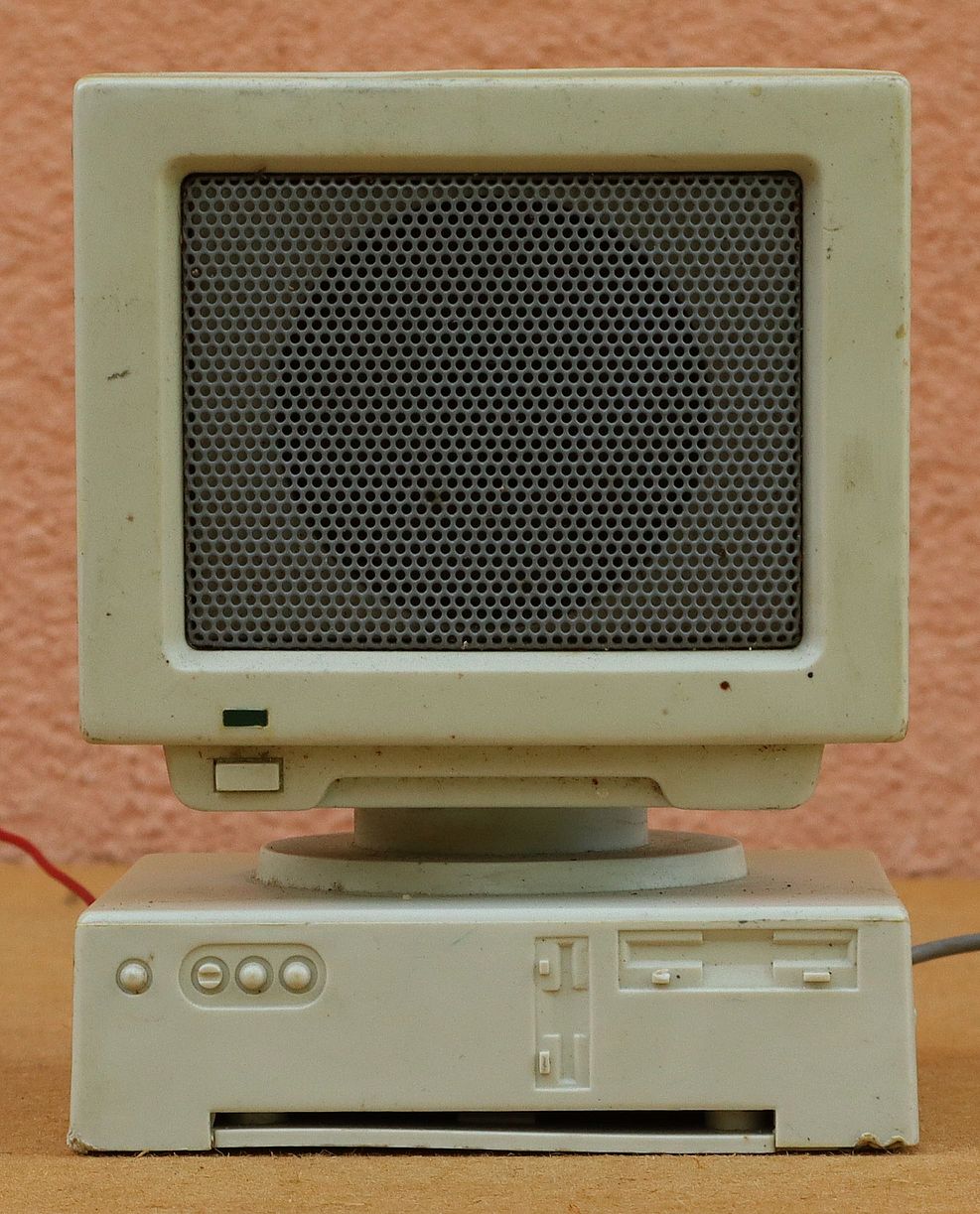

Danas je nabavljen mali FM radio prijemnik ugrađen u kućište oblika PC računala. To je generički kineski proizvod s kraja 1990-tih godina koji se ovisno o naručiocu prodavao pod raznim imenima, a koja obično uključuju riječi poput PC FM Auto-Scan Radio PC-2000.

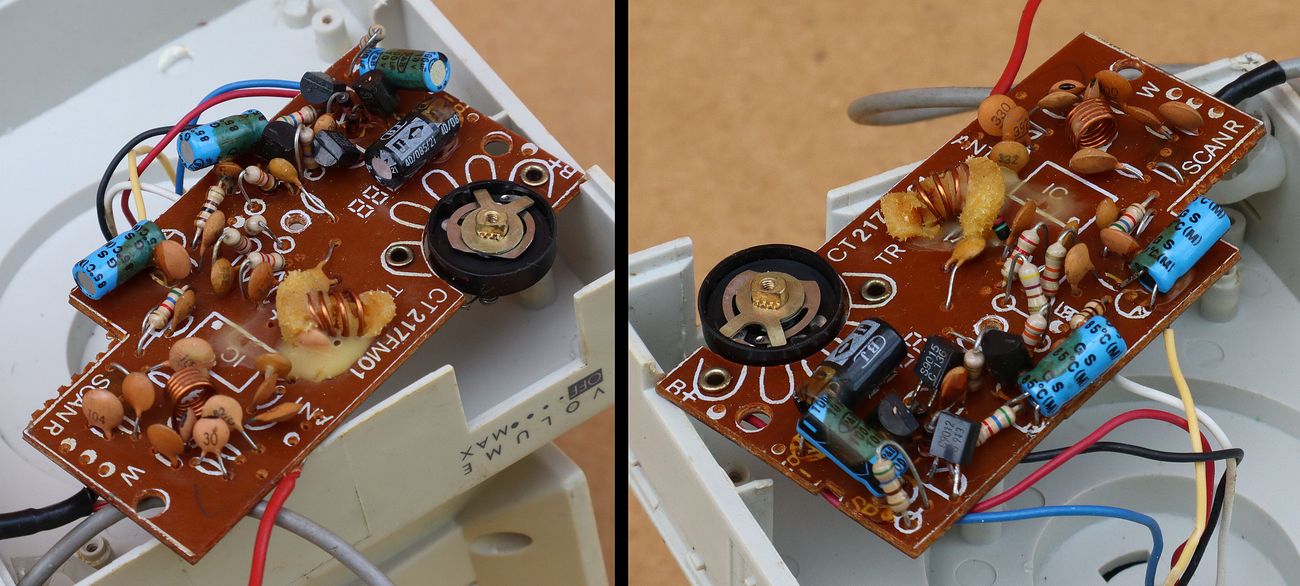

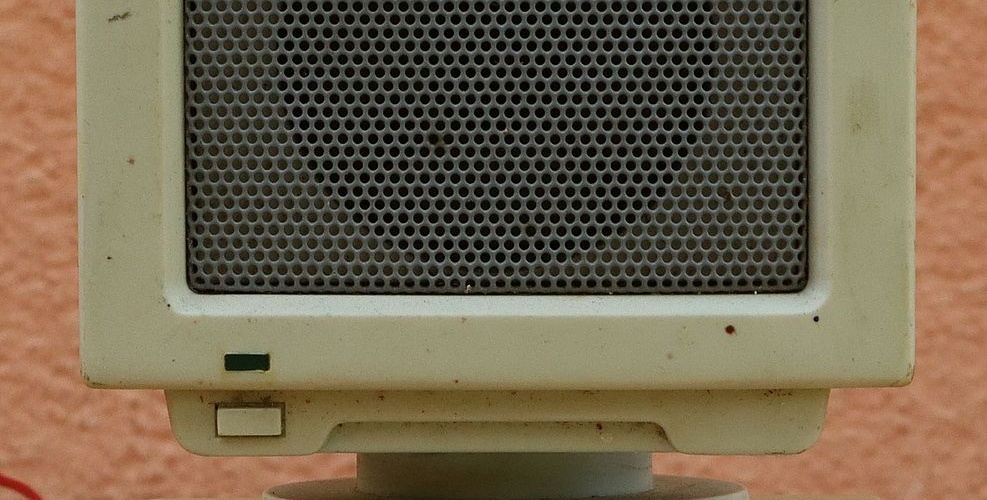

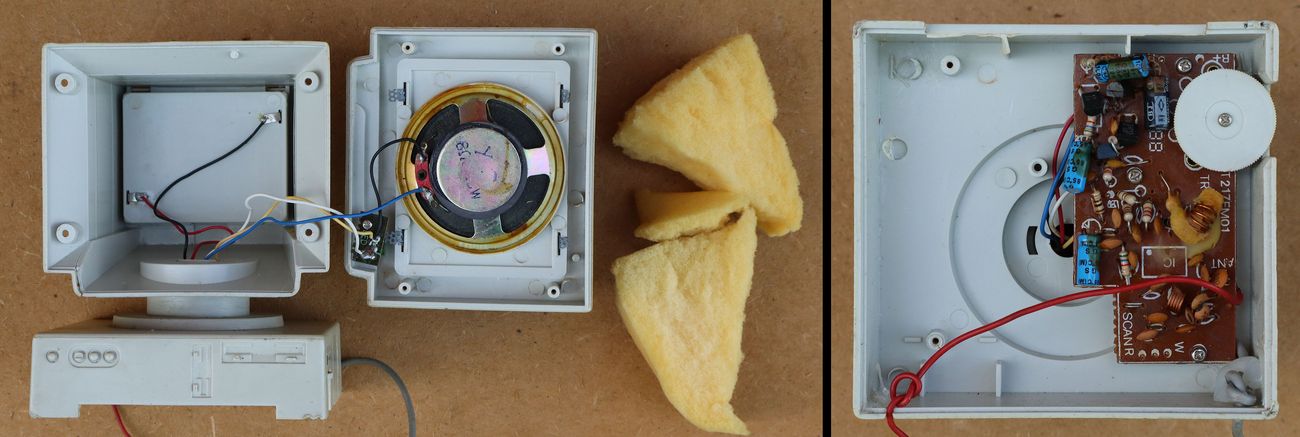

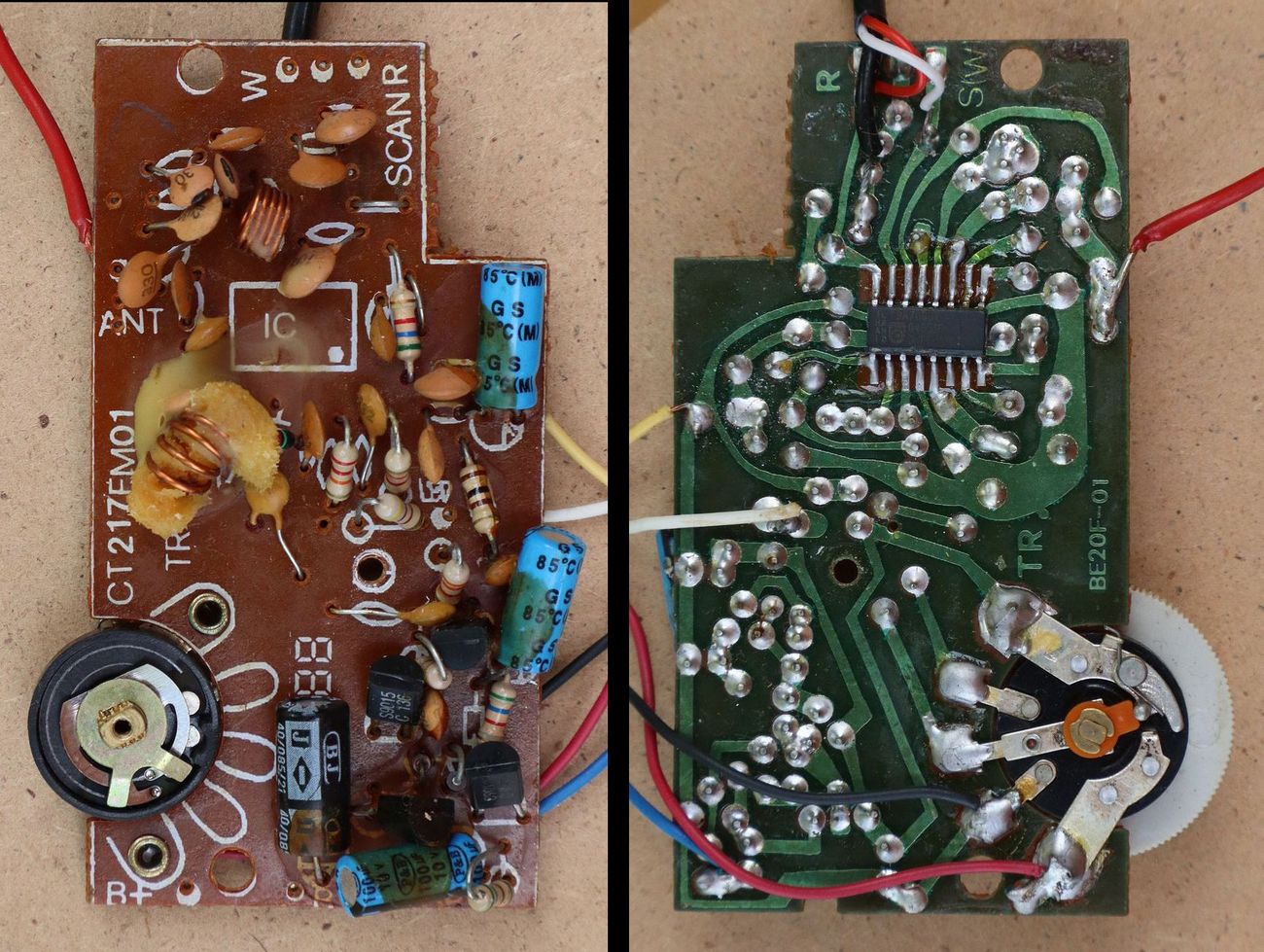

U „monitor“ je ugrađen mali zvučnik i indikacijska LED, a u donjem kućištu je pločica radio prijemnika te potenciometar sa sklopkom za uključenje/isključenje prijemnika te kontrolu glasnoće. Našem primjerku nedostaje mala tipkovnica (ukras bez funkcije) i miš na kojem su bile dvije funkcionalne tipke za pokretanje automatskog traženja aktivnih FM radio postaja.

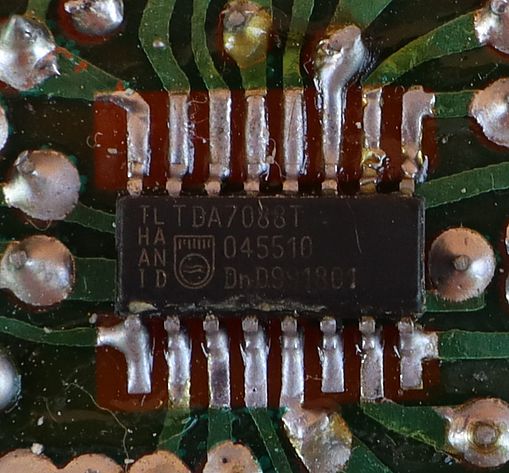

Prijemnik se bazira na dobro poznatom integriranom krugu TDA 7088T (Philips). Već smo ga susretali i opisivali primjerice kod prezentacije kolekcije minijaturnih replika radio prijemnika serije Radio d’Epoca, Fabbri Editori ili kod traženja rješenja za FM prijemnik u projektu Osciloskop Clock Radio.
Ukratko, TDA7088T je nasljednik popularnog čipa TDA7000 koji je tvrtka Philips patentirala još 1977. godine, no u široku upotrebu je uveden od 1983. godine. Prvo se proizvodio u standardnom DIP 18 kućištu, no ubrzo je 1983. godine izašla i inačica za površinsku montažu (SMD) pod oznakom TDA7010T. Slijedeća inačica čipa pod oznakom TDA7021T koja je izašla 1992. godine uključivala je i FM stereo dekoder. Posljednja inačica čipa iz te serije je ovaj naš TDA7088T koji je predstavljen 1996. godine. To je opet mono inačica ali sa ugrađenom funkcijom automatskog traženja aktivnih postaja. Philips je ove čipove prestao proizvoditi krajem 2003. godine, no proizvodnju su nastavili Kinezi sa kopijama ovog čipa. Kineske kopije posljednje dvije inačice, TDA7021T i TDA7088T, još uvijek se mogu kupiti pod originalnim nazivima ili nekim sličnim nazivima koji uključuju oznaku 088 (npr. CD9088, SC1088).
TDA7088T je praktički kompletan FM prijemnik kojemu za rad treba dodati svega desetak kondenzatora i dvije jednostavne zavojnice. Zahvaljujući ugrađenom VCO-u i automatskim krugovima za skeniranje, biranje ili traženje radio postaja je moguće implementirati na tri načina:
- ručno traženje postaja pomoću običnog (jednostrukog) promjenjivog kondenzatora
- ručno traženje postaja preko običnog potenciometra uz upotrebu varikap diode (moguća implementacija AFC-a)
- automatsko traženje (skeniranje) pomoću dva tipkala (up/down) gdje se jednim tipkalom pokreće skeniranje prema višim frekvencijama, a drugim tipkalom prema nižim frekvencijama
U našem slučaju se koristi automatsko skeniranje koje je i najjednostavnije izvesti. Audio pojačalo je tranzistorsko i sadrži ukupno četiri tranzistora.
U tvorničkoj dokumentaciji i općenito na Internetu možete naći puno shema i projekata za čip TDA7088T, za sva tri načina upravljanja i sa različitim izvedbama integriranih ili tranzistorskih audio pojačala. Izlazni audio signal iz čipa TDA7088T je inače razine oko 85 mV RMS na 22 kΩ opterećenja, tako da je za niskoomske slušalice, a pogotovo za zvučnik svakako potrebno ugraditi odgovarajuće pojačalo.
Do danas su svi analogni radio čipovi praktički izašli iz upotrebe i koriste se isključivo digitalna rješenja. Za primjer moramo spomenuti digitalni FM stereo radio čip vrlo slične oznake RDA7088 (također i RDA5807) koji su izašli negdje oko 2009. godine i kojima je potpunu funkcionalnost praktički potrebno dodati samo vanjski kristal na 32,768 kHz. Može izravno pogoniti 32 Ω slušalice ili zvučnik (200 mV) te ima izravne digitalne kontrole za skeniranje frekvencija (up/down) i jačinu zvuka (up/down). KIT komplet za izradu FM radio prijemnika sa RDA5807 danas možete kupiti po cijeni od 5 eura.
Današnji DSP FM radio čipovi pak su izuzetno širokih mogućnosti, ugrađene su funkcije i dekoderi za sve postojeće FM opcije, te se uz MCU mogu namjenski konfigurirati i kontrolirati za bilo koju praktičnu primjenu.
