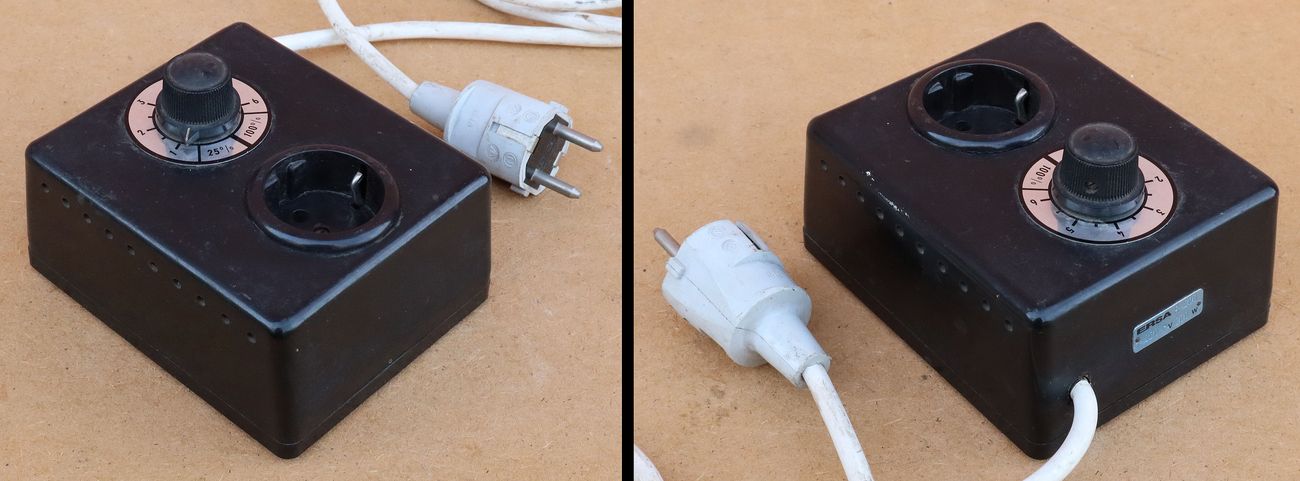

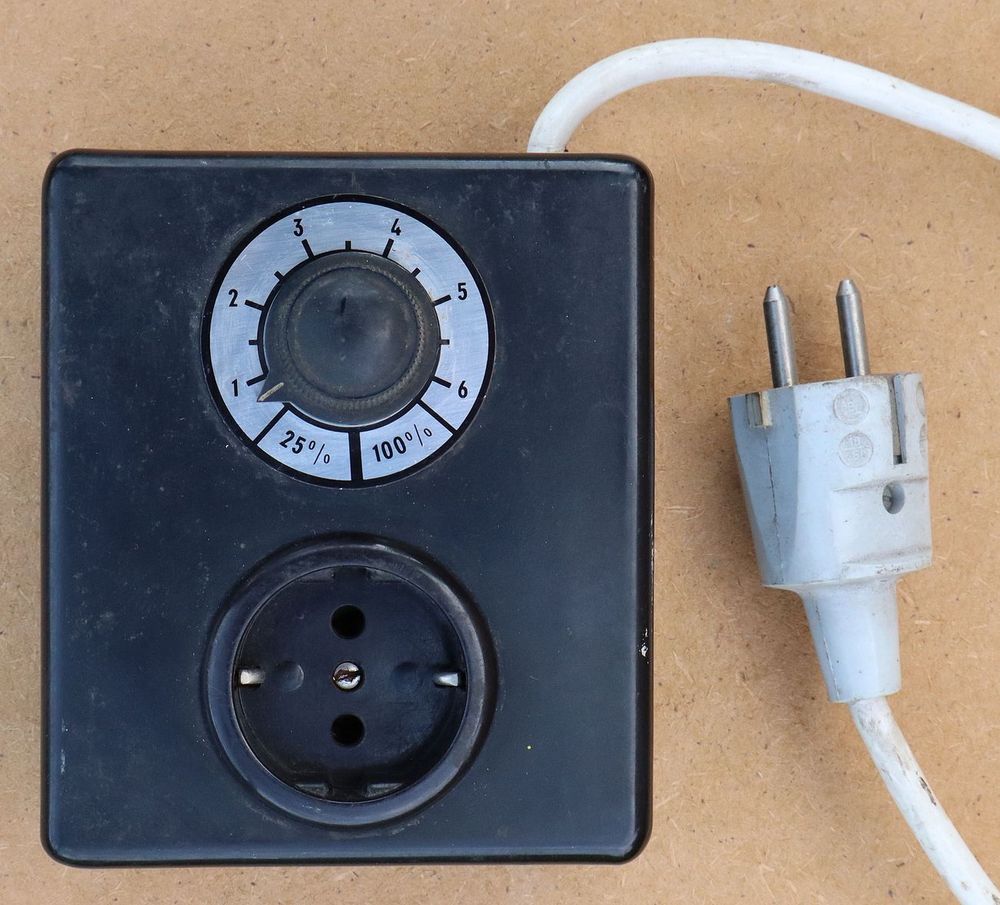

Danas je nabavljen uklopno isklopni periodički mrežni prekidač oznake ERSA R 200 iz 1965. godine. Ovo je uređaj porijeklom iz Njemačke, no za tvrtku Ersa koja bi poslovala u tom razdoblju nismo našli nikakve podatke.

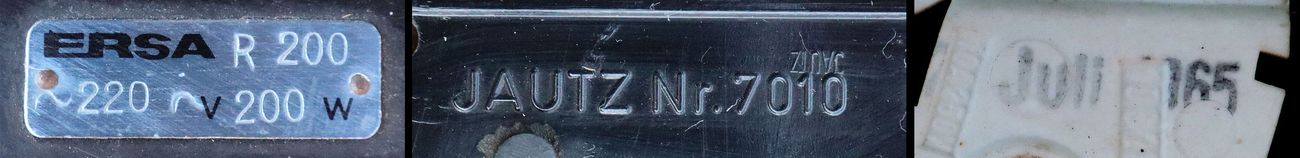

Na uređaju nema puno oznaka. Poduzeću ERSA nismo uspjeli ući u trag, otisak JAUTZ na bakelitnom poklopcu vjerojatno označava tvornicu gdje je izrađeno bakelitno kućište, na utičnici poznate njemačke tvrtke Presto je otisnuta datumska oznaka za srpanj 1965. godine.

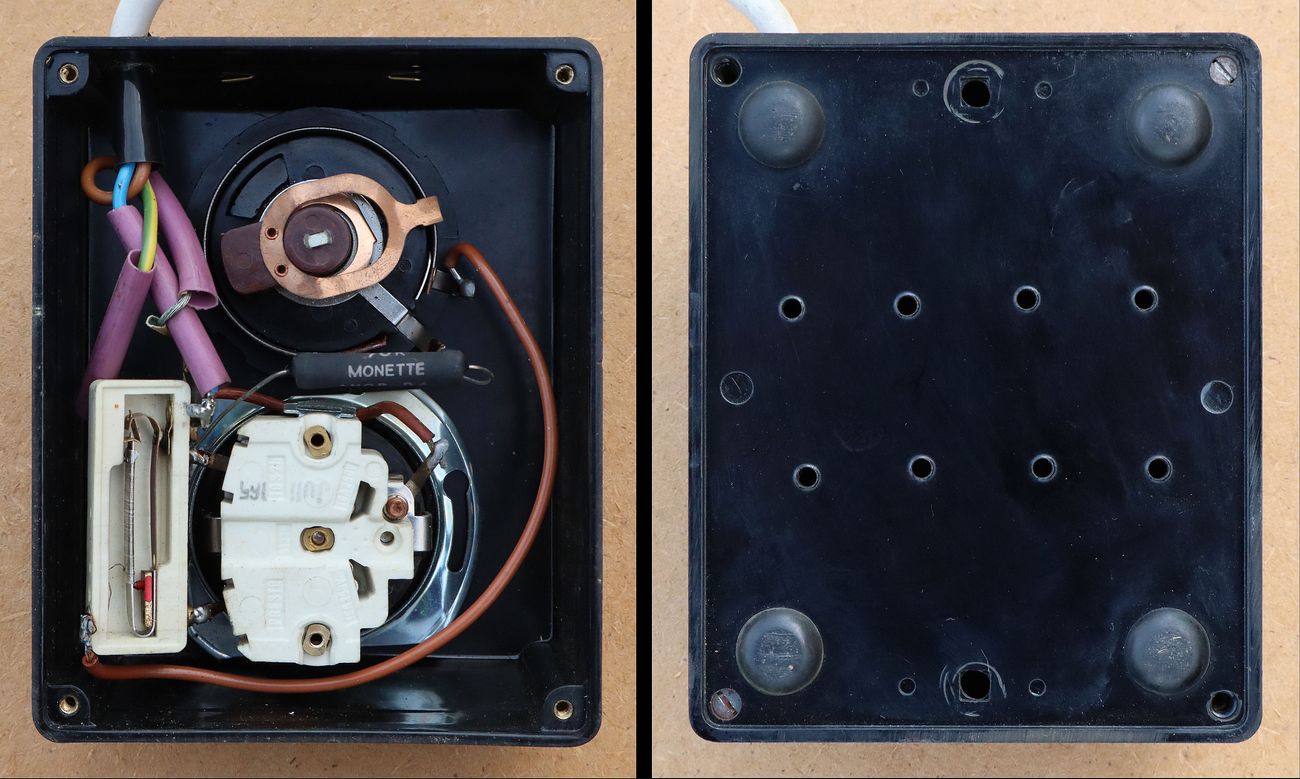

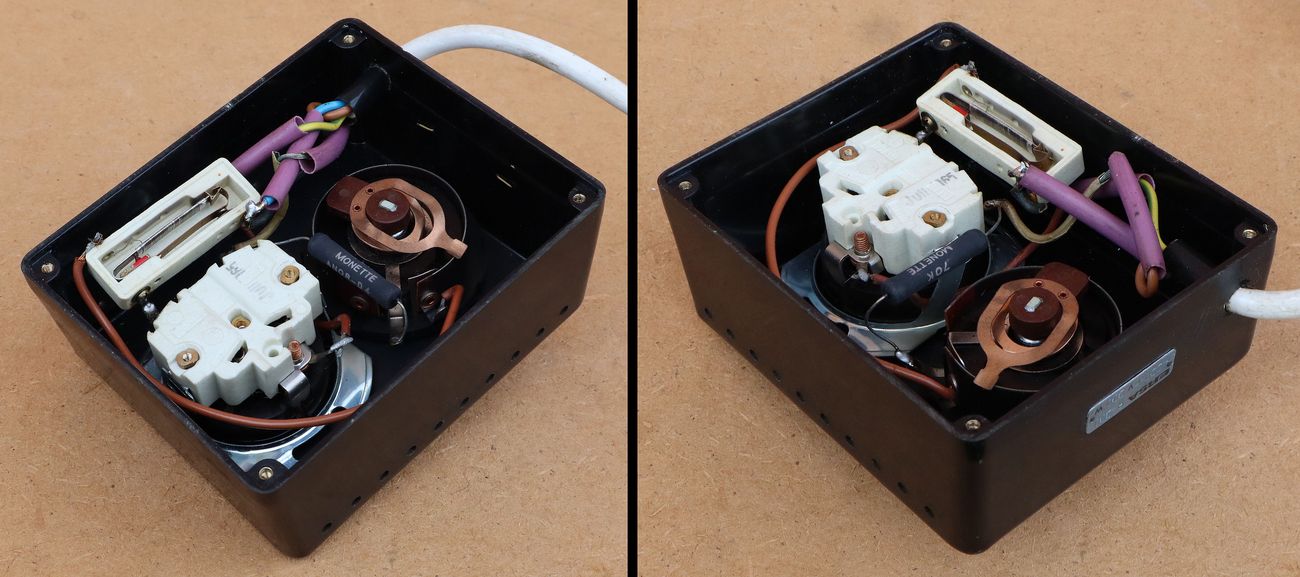

Za uređaj Ersa R 200 nismo našli nikakve podatke, no prema elementima u kućištu odmah je jasno da je ovo intervalni prekidač na principu bimetalne sklopke.

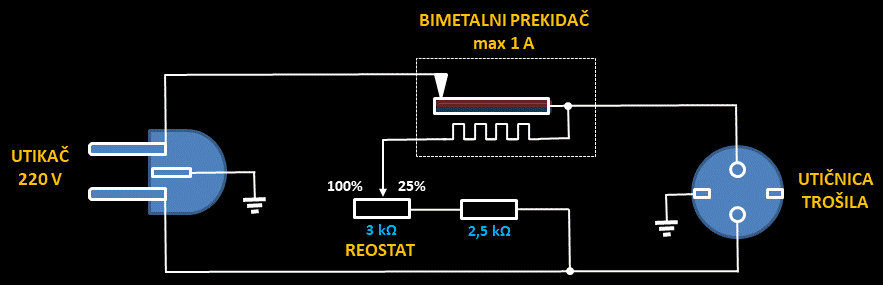

Bimetalni prekidač je omotan grijaćom žicom koja je preko dva otpornika (fiksni i reostat) spojena na napajanje trošila. U početnom položaju (hladno stanje) bimetalna sklopka je zatvorena i struja teče kroz trošilo kao i kroz grijaču žicu koja počinje grijati bimetal. Nakon nekog vremena, bimetal se ugrije, savije i isključi električni kontakt. Slijedi ciklus hlađenja bimetala sve dok se u jednom trenutku ne vrati u početni položaj i ponovno zatvori sklopku. Reostatom se regulira struja kroz bimetalni grijač, a time i njegovo vrijeme zagrijavanja te vrijeme reakcije samog bimetala.

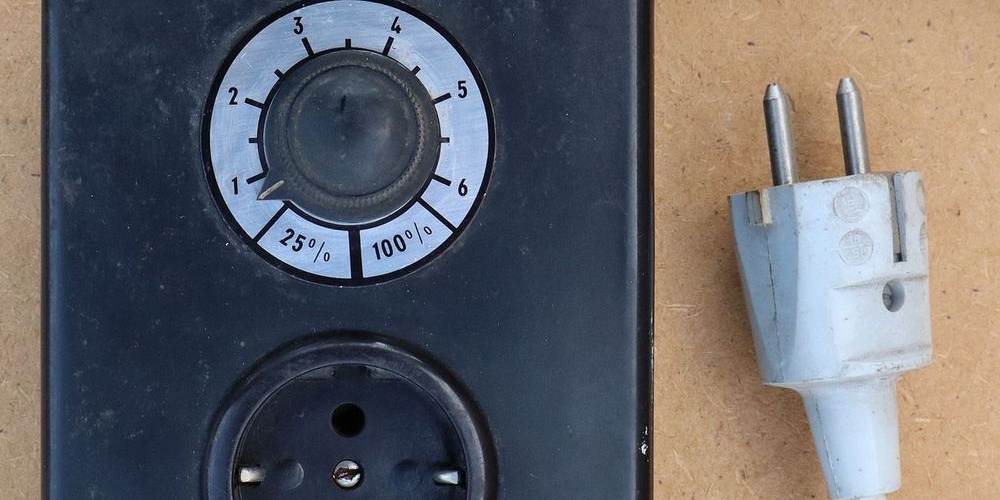

Ovakvi bimetalni periodički prekidači koristili su se za intervalno uključivanje brisača na automobilima. Danas ih mijenjaju elektronički tajmeri. Napravili smo nekoliko testova trajanja intervala uključenosti i isključenosti kod različitih položaja reostata:
- pozicija 25% – period uključenosti kontakata traje 6 sekundi, a period isključenosti kontakata 20 sekundi
- pozicija 3 – period uključenosti kontakata traje 19 sekundi, a period isključenosti kontakata 16 sekundi
- pozicija 100% – period uključenosti kontakata traje 90 sekundi, a period isključenosti kontakata 17 sekundi
Vidimo da je period isključenosti kontakata uvijek približno jednak (16-20 sekundi) jer je to zapravo vrijeme hlađenja bimetala koje je uvijek približno jednako. Međutim, značajno se mijenja period uključenosti kontakata (6-90 sekundi), a to je vrijeme kada se bimetal zagrijava. Što je struja kroz grijač manja to je zagrijavanje bimetala do određene temperature reakcije duže i obrnuto.

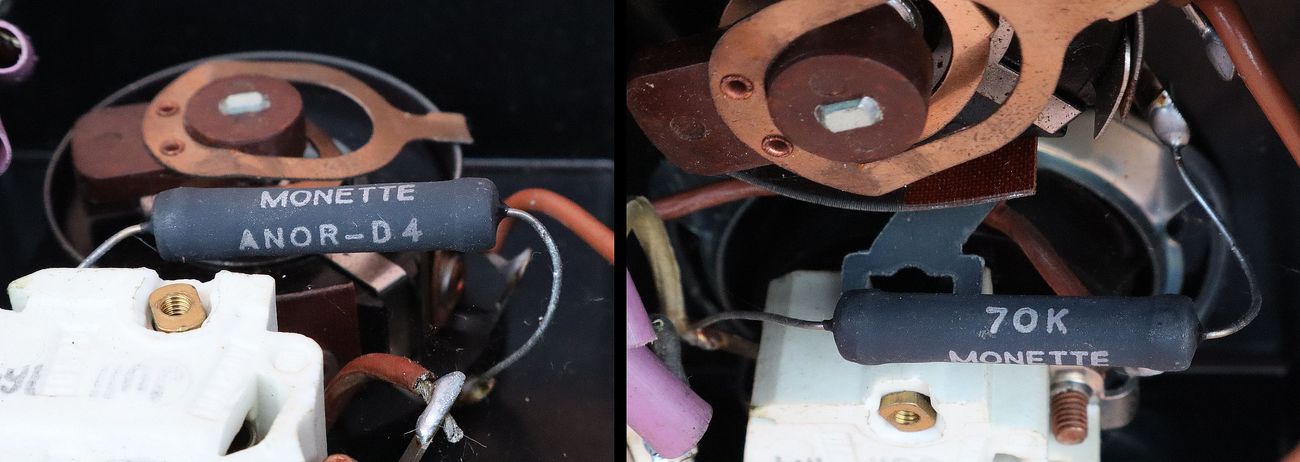

Žičani otpornik sa keramičkim tijelom njemačkog proizvođača elektroničkih komponenti Monette. Ova tvrtka je 1924. godine započela proizvodnju radio prijemnika i pripadajućih elektroničkih komponenti. Spominje se u katalozima do sredine 1960-tih godina pod različitim punim nazivima: „Monette, Mock & Nettebeck“, „Monette, Rundfunk-Apparatefabrik Mock & Nettebeck“, „Mock i Nettebeck, Radio-Apparate-Fabrik“, „Monette-Asbest-Draht GmbH“, „Monette Asbestdraht GmbH“.

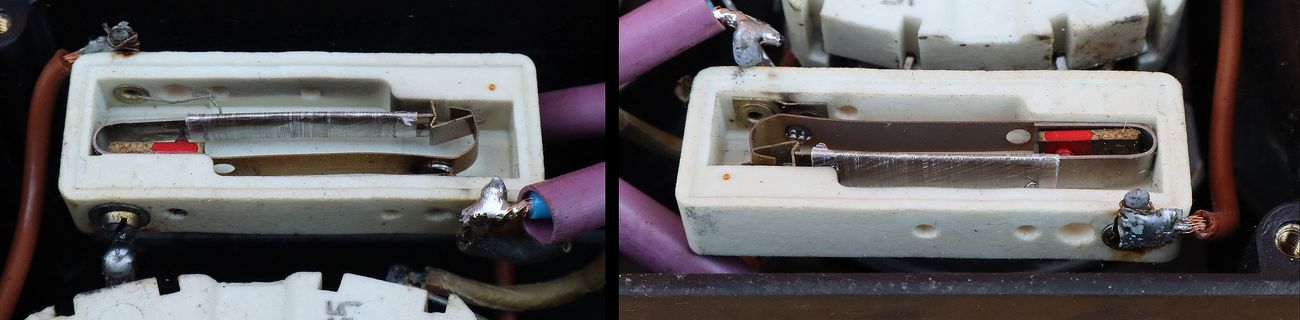

Bimetalni prekidač sa grijačem je jedina aktivna prekidačka komponenta u našem uređaju. Može se uočiti grijača žica motana na izolatoru od liskuna preko bimetalne trake prekidača.
Periodički prekidač Ersa R 200 je predviđen za mrežna trošila maksimalne snage 200 W (potrošnja manja od 1 A) tako da ne znam koja bi bila njegova primjena u 1960-tim godinama. Možda se mogao koristiti za kakve svjetlosne efekte paljenja i gašenja žarulja, za pogon pumpe kakve ukrasne fontane, za neke namjenske kuhinjske miksere, dozatore i slično.
Moguće je da je ovaj uređaj proizvod poznate njemačke tvrtke za proizvodnju električnih lemilica ERSA. Tvrtku je osnovao Ernst Sachs u Berlinu 1921. godine, a naziv je nastao od prva dva slova njegova imena i prezimena. Prvi proizvod Erse je bila lemilica od 200 W naziva H-1 i to je također bila prva u svijetu električna lemilica razvijena za masovnu proizvodnju. Kroz povijest tvrtke može se naći podatak da je razvoj mehanički temperaturno kontroliranih lemila počeo 1971. godine, no nema konkretnog opisa toga patenta.
Naš uređaj Ersa R 200 bi se svakako mogao koristiti kao temperaturna kontrola za električne lemilice do 200 W. Osim temperaturne kontrole, uređaj štiti električnu lemilicu od pregrijavanja uslijed dugotrajnog kontinuiranog priključenja na napon. U proizvodnim pogonima lemilice su morale biti stalno zagrijane, odnosno spojene na mrežni napon, a to se svakako loše odražavalo na trajanje vrha i grijača lemilice. Ovakav uređaj pak bi kontinuiranim periodičkim prekidanjem napajanja održavao određenu temperaturu lemilice (ovisno o podešenim ciklusima trajanja uključenja i isključenja) te sprječavao nepotrebno pregrijavanje lemilice prilikom dugotrajnog kontinuiranog rada.
