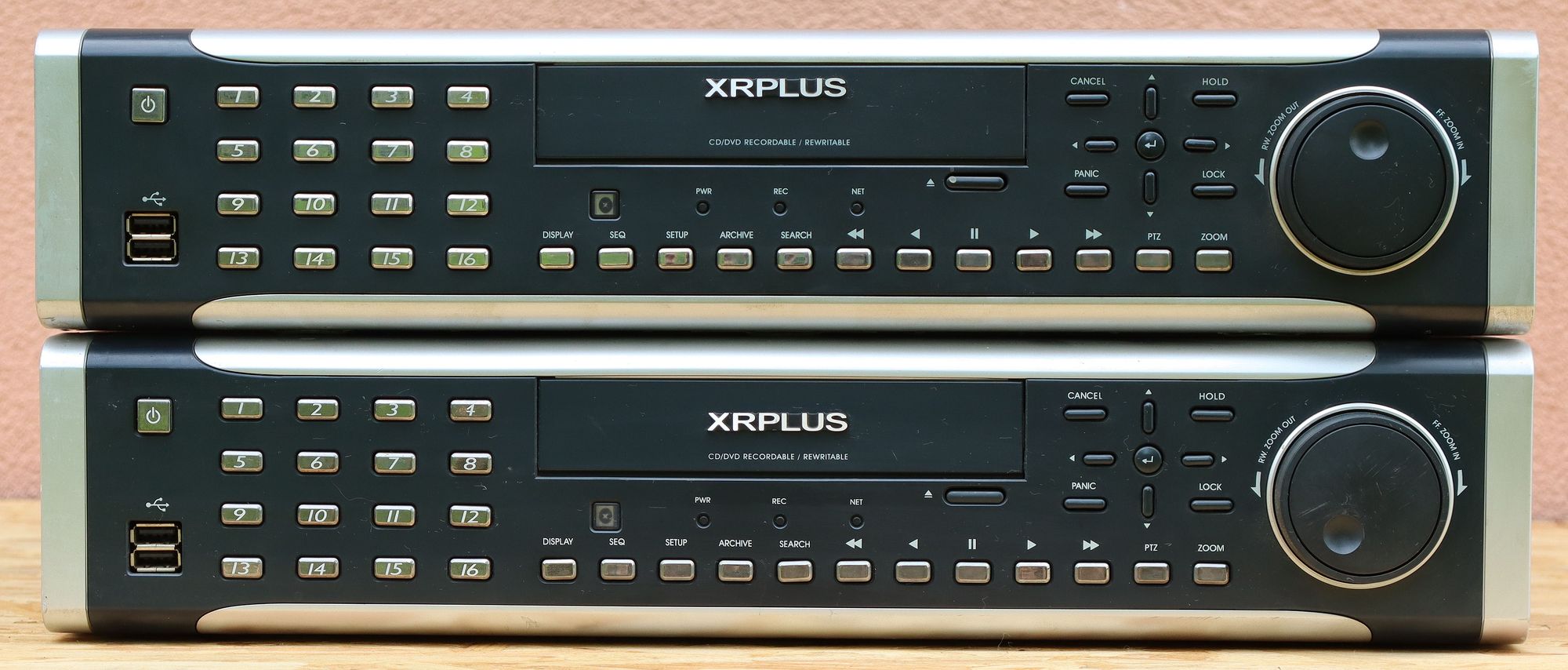

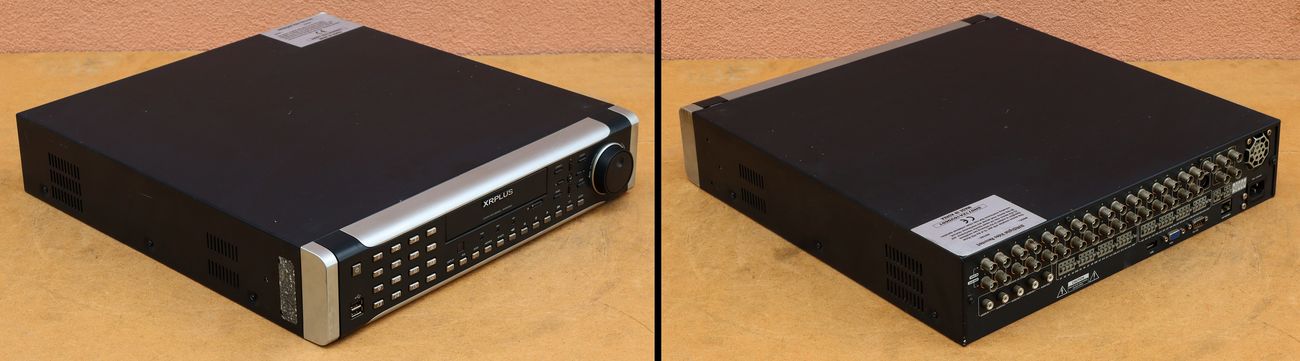

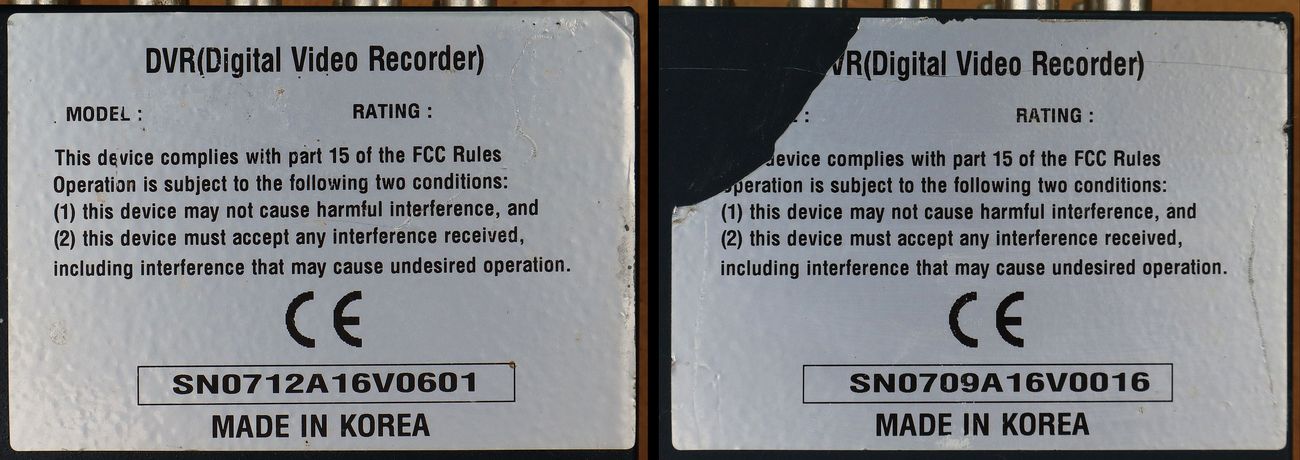

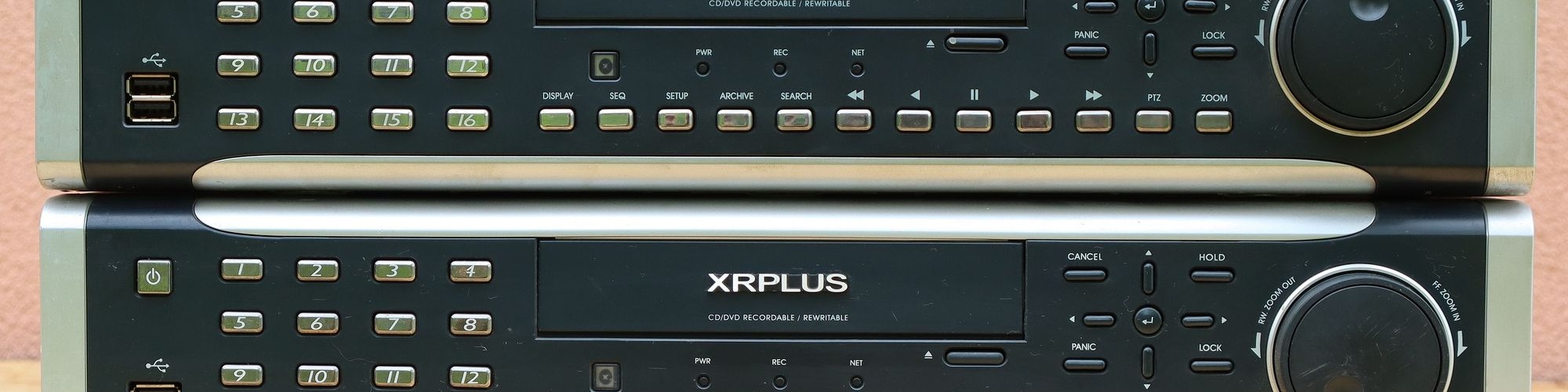

Danas su nabavljena dva digitalna video rekordera (DVR) sa podrškom za 16 analognih video nadzornih kamera. Radi se uređajima korejske tvrtke XRPLUS koji su izašli na tržište 2007. godine. Nigdje na uređajima ne piše oznaka modela, no vjerojatno se radi o modelu XRS-5016 ili nekom sličnom modelu iz XTR 500 ili XTR 500L serije. Korejska tvrtka XRPLUS Inc. je osnovana 2004. godine i orijentirana je na proizvodnju opreme za digitalni video nadzor.

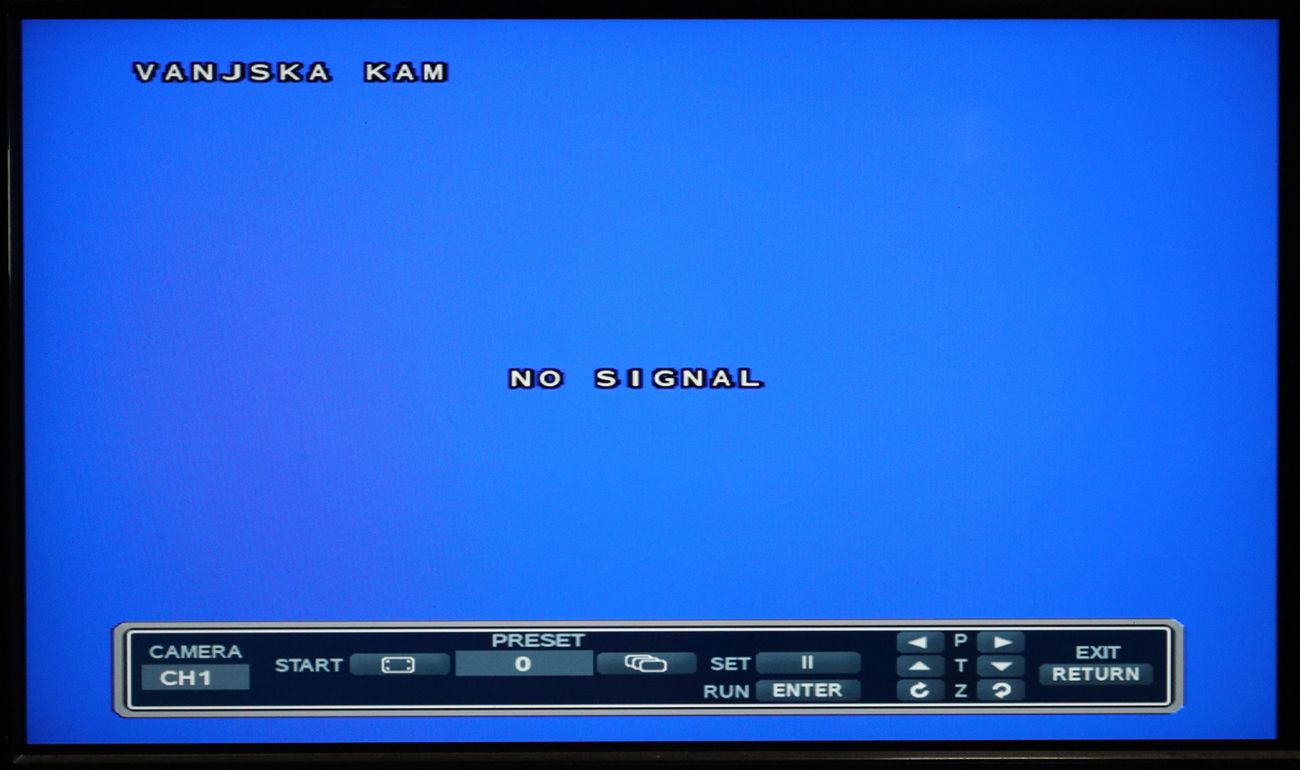

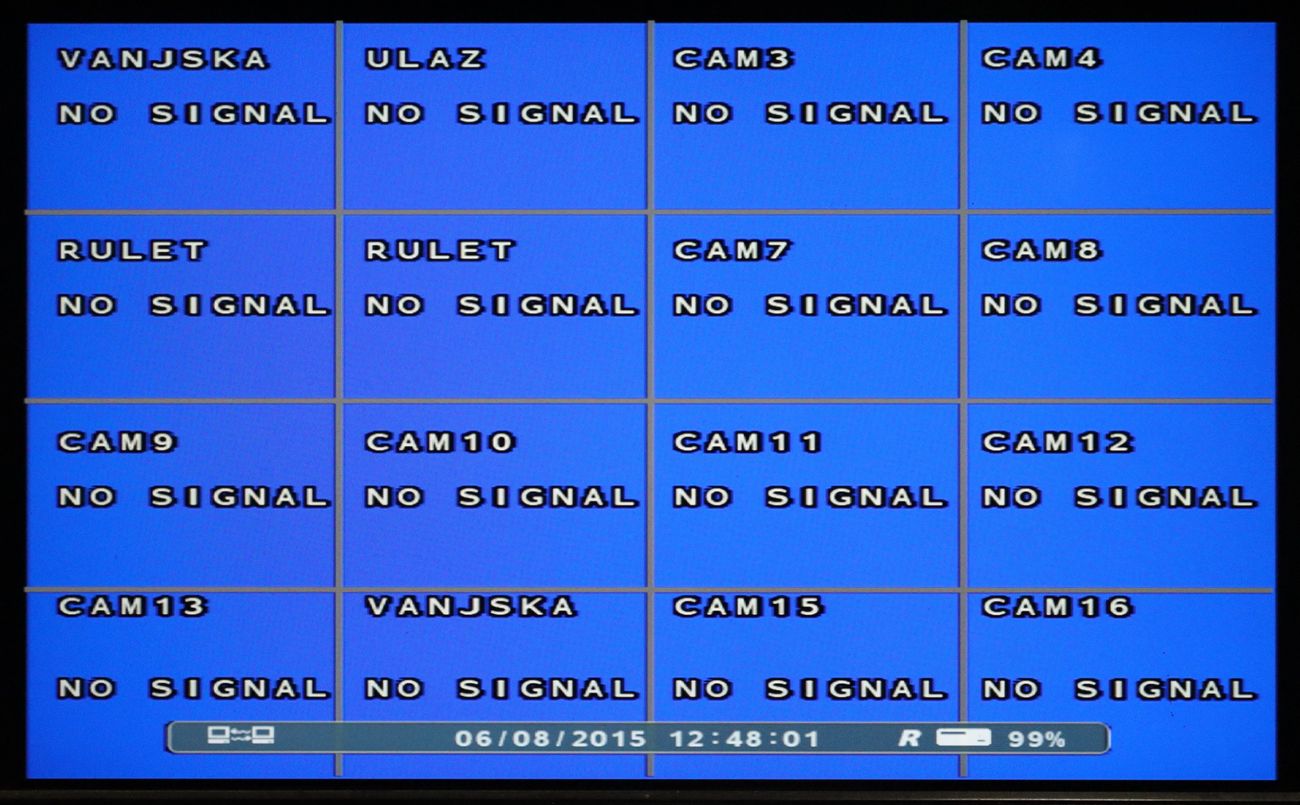

XRPLUS Digital Video Recorder (DVR) digitalizira 16 video i 4 audio signala sa vanjskih analognih kamera i dalje ih digitalno obrađuje za prikaz i snimanje. Za snimanje video i audio signala sa kamera u uređaj se mogu interno ugraditi dva tvrda diska (HDD) i CD/DVD RW pogon, a signali se mogu proslijediti i na vanjske periferije preko USB i LAN priključaka.

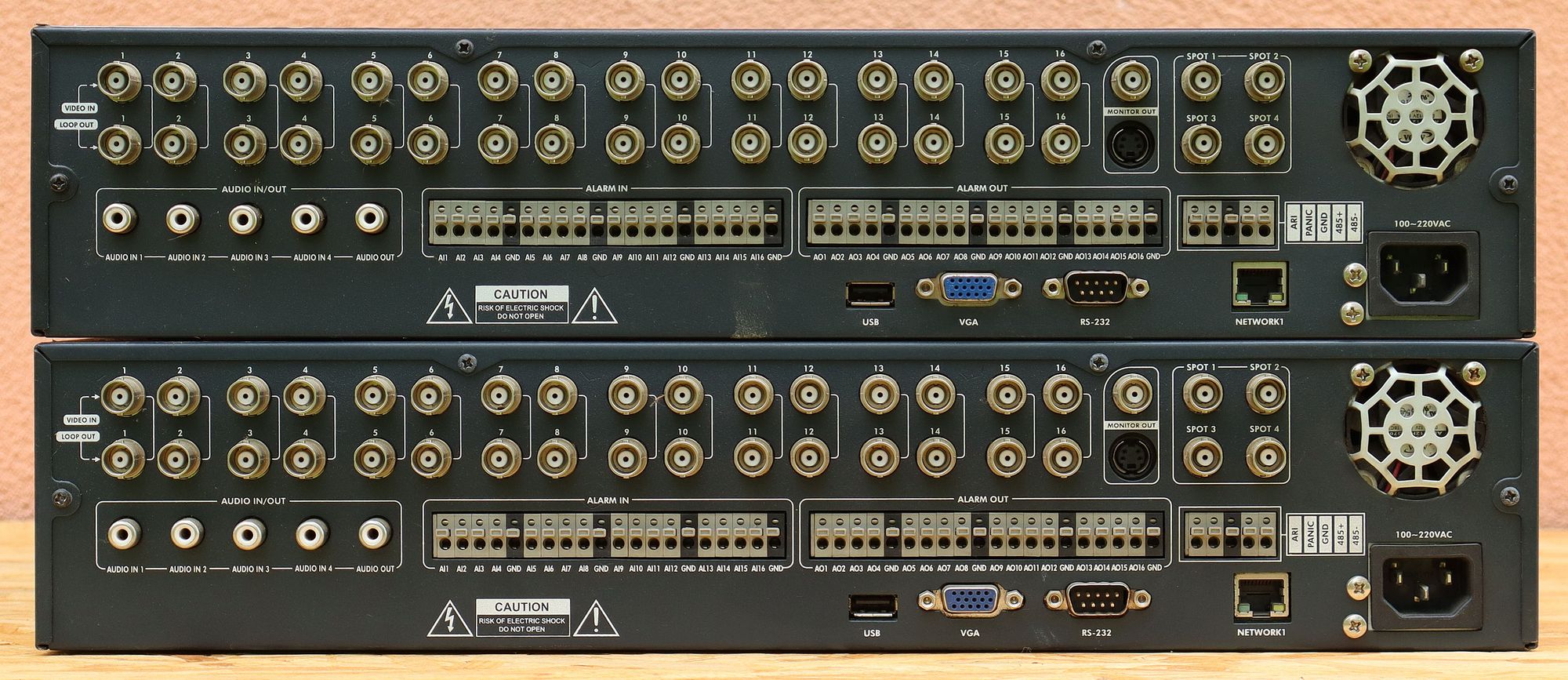

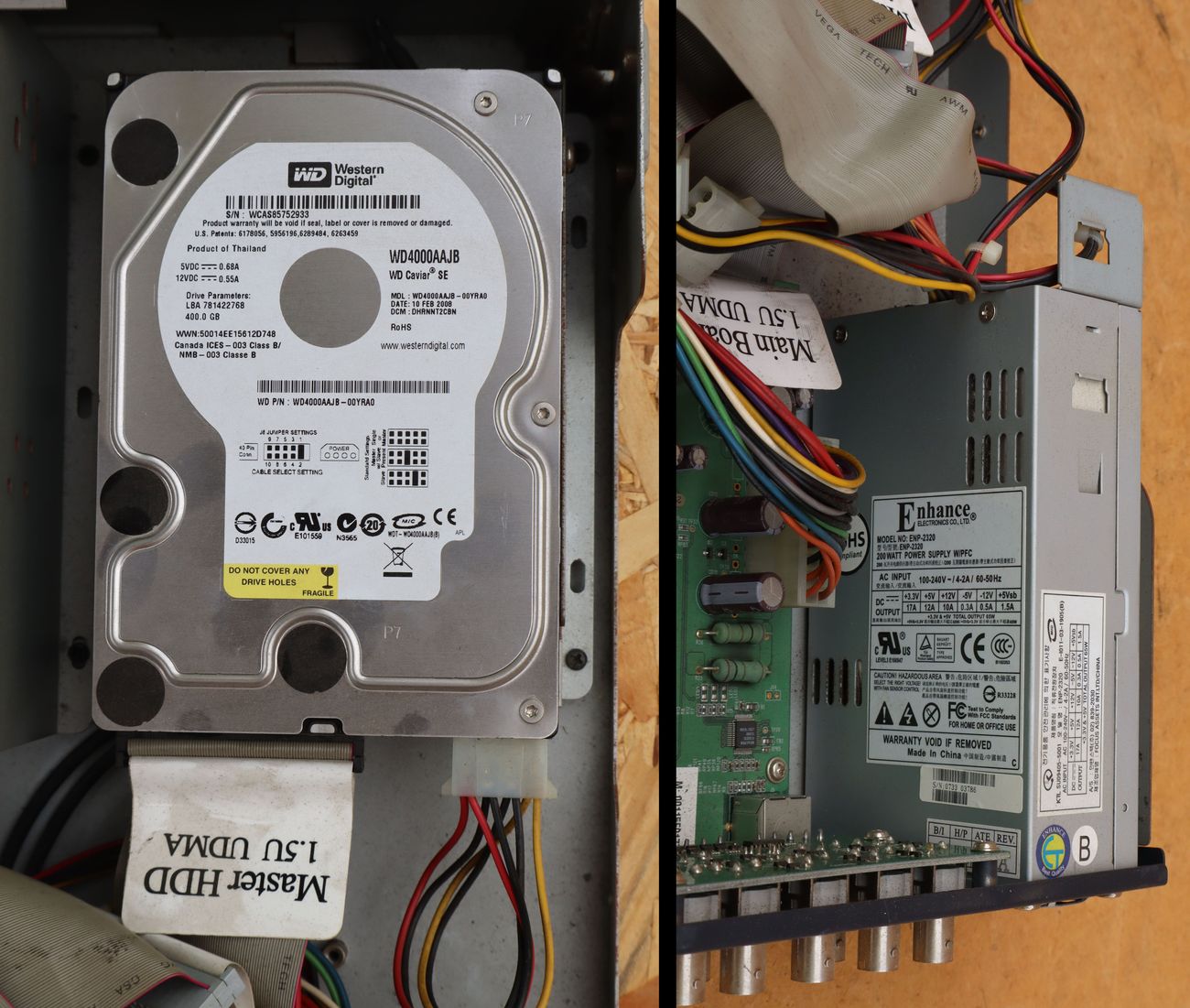

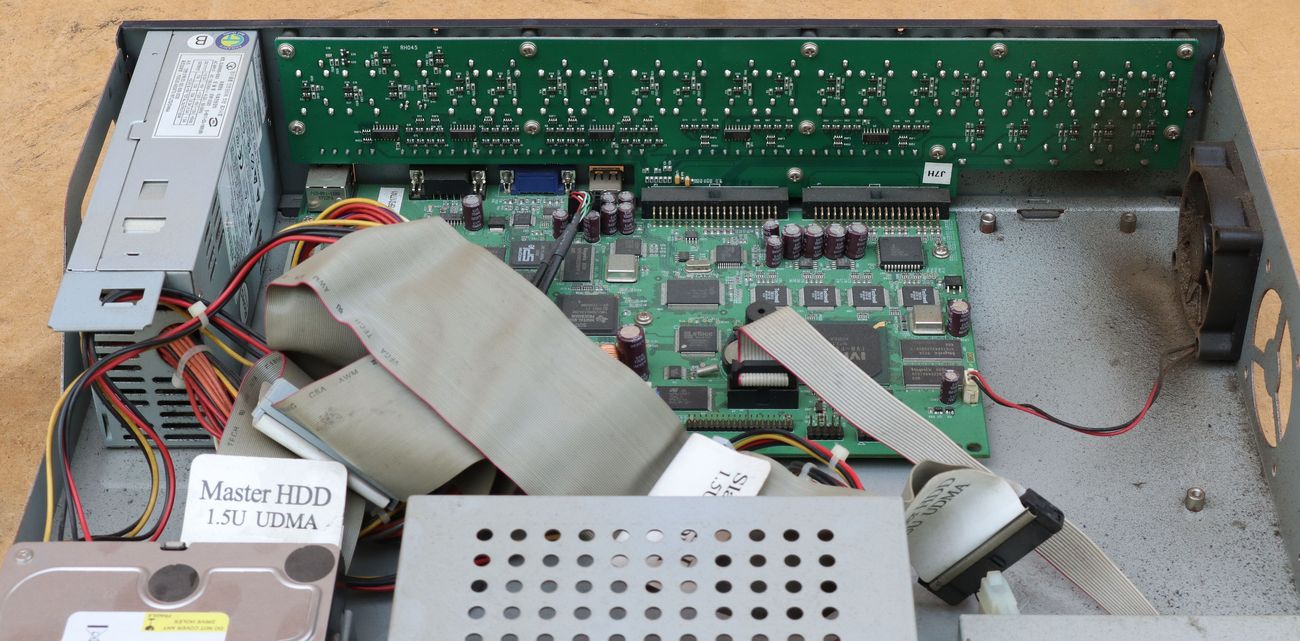

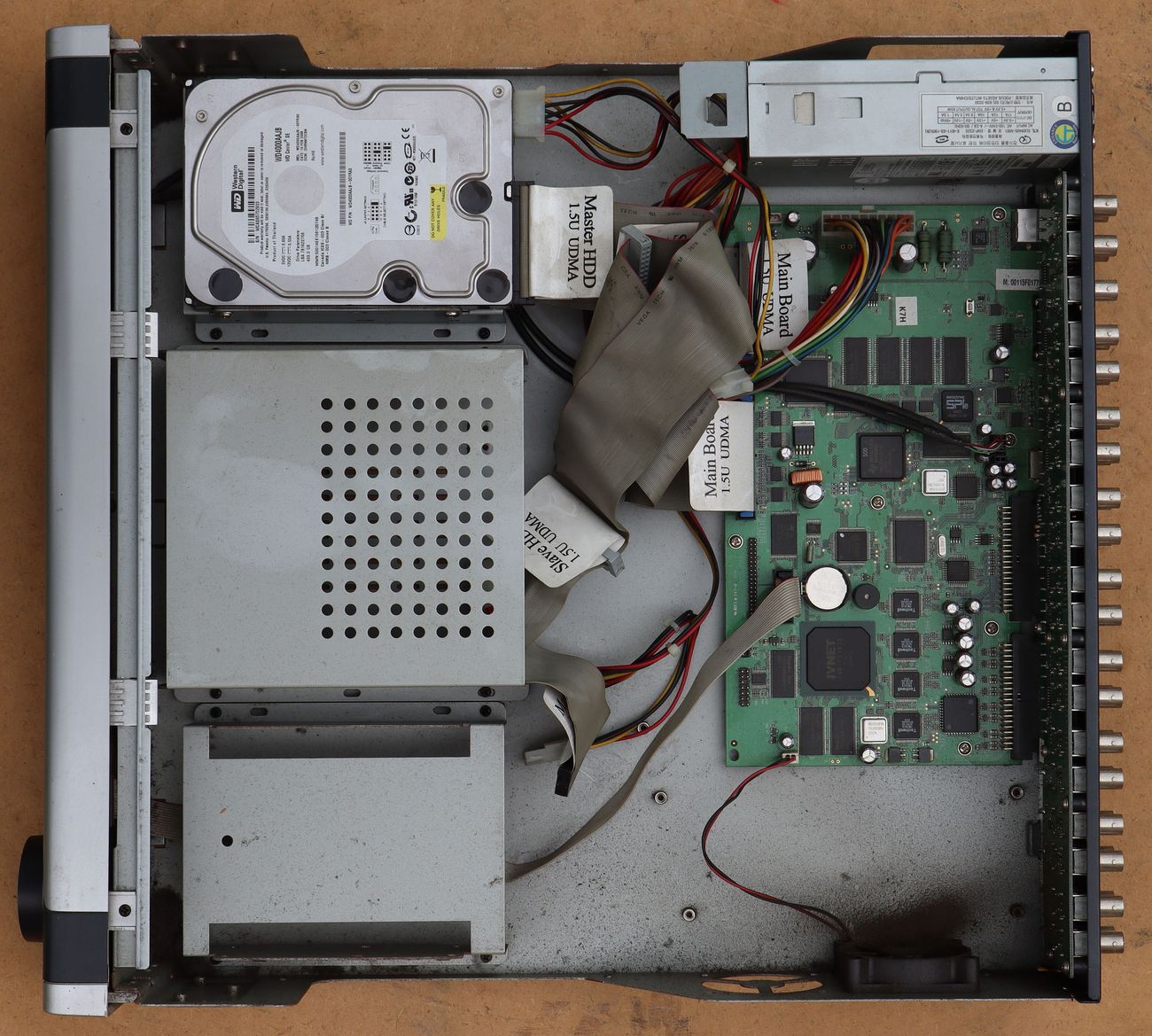

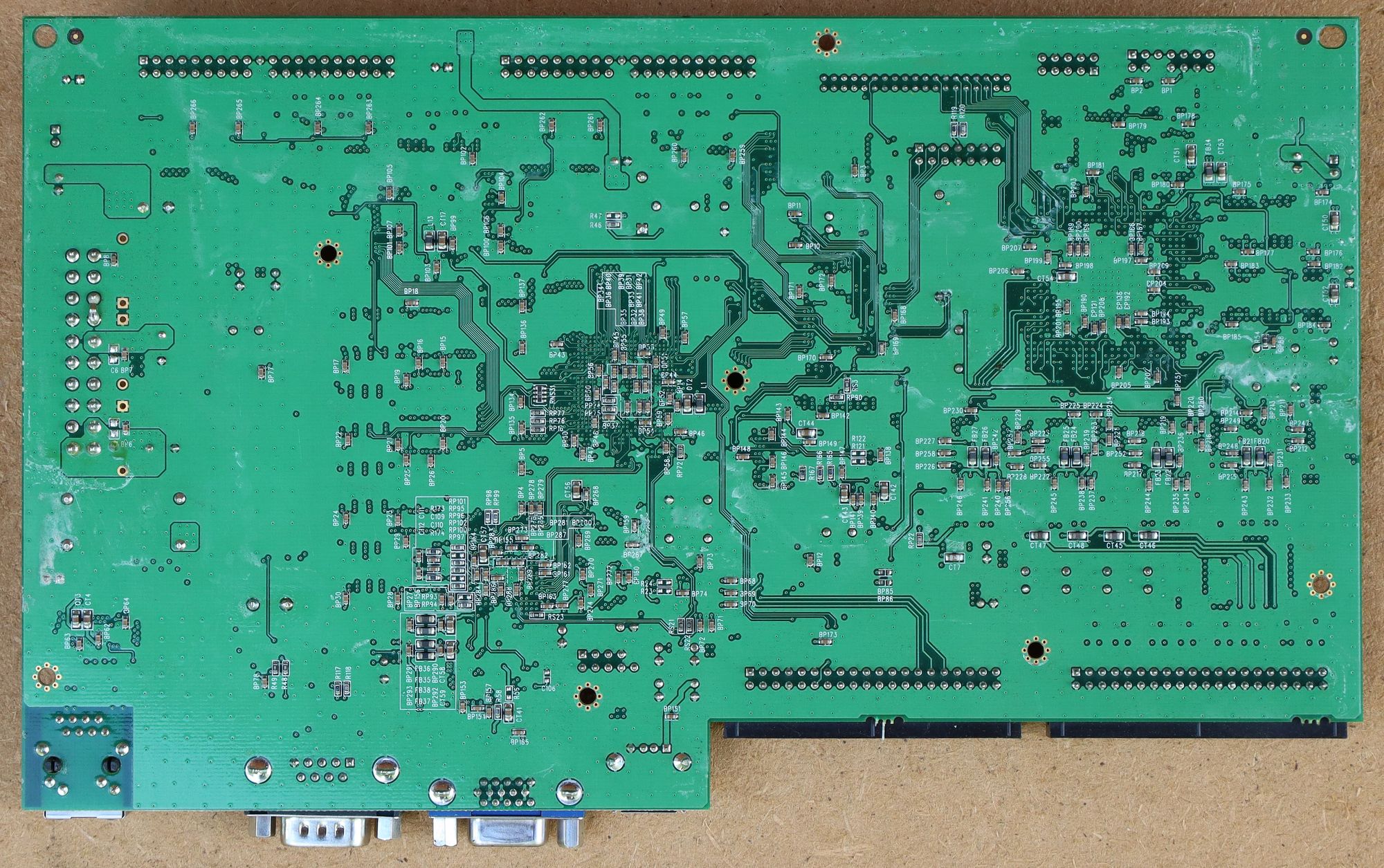

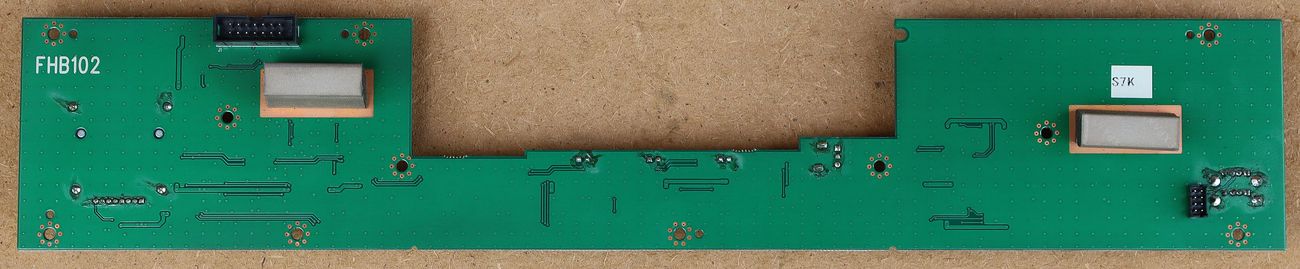

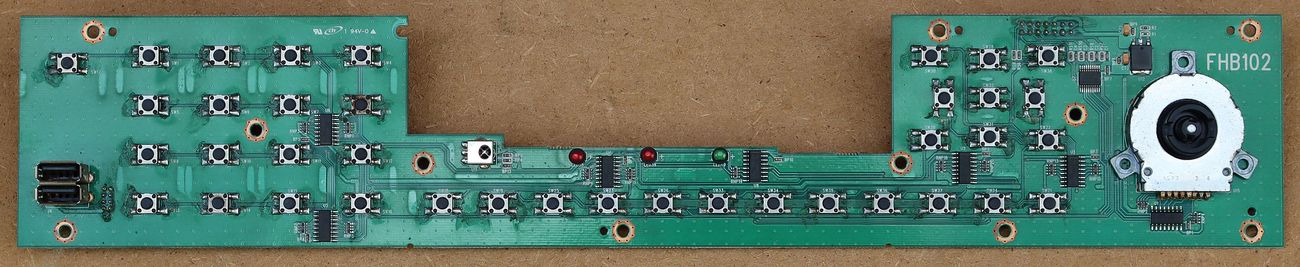

Kao što se vidi sa slika uređaj je izrađen u tehnologiji karakterističnoj za početak 2000-tih godina. Glavna elektronička ploča uglavnom sadrži visoko-integrirane specijalne namjenske čipove i memorijske čipove. Napajanje, tvrdi diskovi i optički pogoni su standardni kao i za stolna računala. Nemamo nikakvih podataka ni specifikacija za ove uređaje, pa ćemo identificirati ključne čipove kako bi na osnovu toga dobiti sliku kako se generalno procesuiraju audio i video signali u ovom DVR-u.

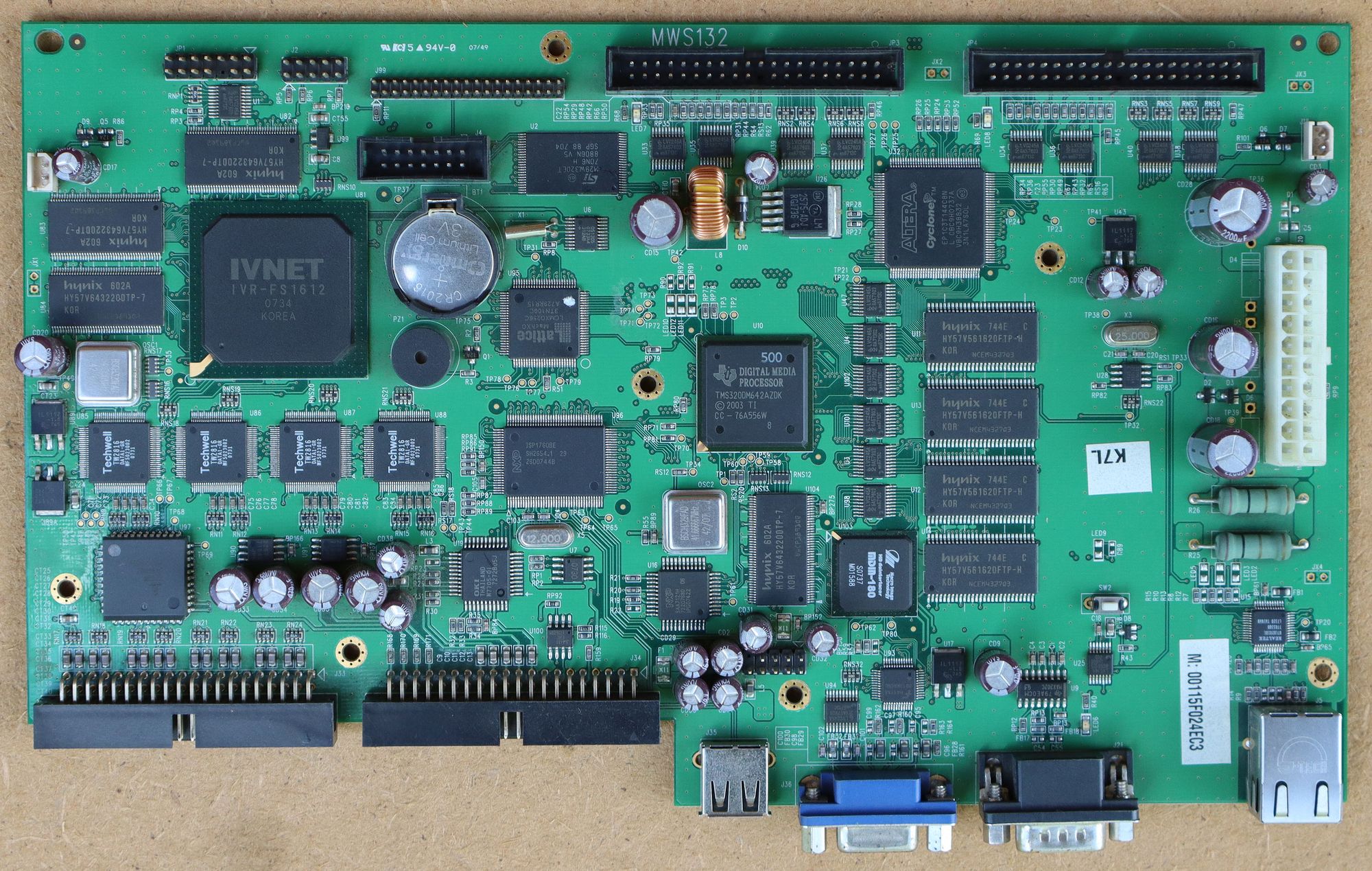

Šesnaest ulaznih analognih NTSC/PAL video signala se digitalizira preko 10-bitnih ADC čipova TW2816 (Techwell). Ugrađena su četiri takva čipa i svaki podržava po četiri ulazna analogna video signala. Čipovi automatski prepoznaju da li je ulazni signal NTSC ili PAL te sadrže napredne filtre i druge korekcijske sklopove za pripremu ulaznih video signala za digitaliziranje. Izlazni digitalni format je po ITU-R BT.656 standardu. Osnovna digitalna rezolucija videa je 352×288 točaka po CIF standardu (Common Intermediate Format). Četiri analogna audio kanala pak se digitaliziraju preko 4-kanalnog audio ADC čipa oznake M7705-01 (OKI).
Digitalizirani video i audio signali se vode na glavni procesor sa oznakom IVNET IVR-FS1612. To je u osnovi namjenski 16-kanalni Real Time Display koji podržava 16 video i 4 audio kanala. Ovaj čip je zadužen za različite načine i kombinacije prikaza video kanala na monitoru te za kontrolu snimanja istih što uključuje i potpunu kontrolu OSD izbornika te svih drugih pomoćnih video prikaza na ekranu. Čip detektira i upozorava na eventualni gubitak video signala, te vrši automatske radnje poput zamrzavanja slike i snimanje posljednje scene ako dođe do gubitka video signala.
Pored glavnog procesora IVNET IVR-FS1612 su tri memorijska čipa HY57V643220DTP-7 koji sadrže po 8 MB DRAM memorije i koja se koristi za prikaz i snimanje digitalnog videa. Tu je i memorijski čip M29W320ET sa 32 Mb FLASH memorije.
Rezolucija digitalne slike po CIF standardu je 352×288 točaka za PAL ili 352×240 točaka za NTSC standard, sa brzinom izmjene od 30 kadrova u sekundi (fps). Ovo je svakako niska rezolucija video slike, no CIF format je primarno i razvijen za sustave sa niskom brzinom prijenosa podatka, a to znači i nisku rezoluciju slike.
Međutim, naši uređaji ipak imaju mogućnost kodiranja i prikaza slike u višoj rezoluciji. To se postiže posebnim postupcima vertikalne i/ili horizontalne deinterlacije redaka slike i poduzorkovanja boja čime se postižu dvostruke vertikalne i/ili horizontalne rezolucije slike. Na pločici uočavamo čip oznake HD deinterlacer MDIN-180 (Macro Image Technology) čija funkcija je upravo interlacija, deinterlacija i progresivno skeniranje video slike za postizanje bolje kvalitete i rezolucije prikaza. Ovime se u slučaju našeg DVR-a dobivaju dvije povećane rezolucije digitalne slike:
- CIF: 352×240 (NTSC), 352×288 (PAL)
- 2CIF: 704×240 (NTSC), 704×288 (PAL)
- 4CIF (D1): 704×480 (NTSC), 704×576 (PAL)
Brzina snimanja naravno ovisi o rezoluciji slike tako da ona za najmanju CIF rezoluciju iznosi 480 fps za NTSC ili 400 fps za PAL. Za 2CIF rezoluciju brzina snimanja je dvostruko manja 240/200 fps, a za 4CIF rezoluciju brzina je 120/100 fps. Ovo vrijedi samo za najjači model snimača XRS-5016 dok su za ostale modele brzine 4x manje.
Digital Media Processor TMS320DM642 je kao što sam naziv govori čip za procesuiranje digitalnih video i slikovnih formata. U blizini ovog i deinterlacijskog čipa su opet memorijski čipovi HY57V643220DTP-7 (8 MB DRAM memorije) i četiri komada HY57V561620FTP-H (svaki sa 32 MB DRAM memorije).
Dva druga najveća čipa na pločici su FPGA (Field Programmable Gate Array) čipovi Altera Cyclone EP1C3T144C8N i Lattice MachXO LCMXO256C-3TN100C. Ovi čipovi su primarnu zaduženi za brzu obradu i razmjenu digitalnih podataka i moguće sudjeluju u svim segmentima obrade video signala, od interlacije preko digitalnog procesuiranja do snimanja video podataka na HDD i optički pogon.
Periferni priključci imaju svoje namjenske upravljačke čipove, pa je tako čip ISP1760B (NXP) USB kontroler, a RTL8201BL (Realtek) je 10/100M LAN kontroler. Čip SAA7121H (NXP) služi za ponovno enkodiranje digitalnog video signala u analogni NTSC ili PAL kompozitni (S-video) signal za analogni prikaz na monitoru ili za analogne video snimače. Za čip oznake H41YAA 3818KRCNL nisam našao nikakve podatke, no to je vjerojatno sučelje za analogni VGA priključak za monitor.
Čip CD22M3494 sadrži 128 analognih sklopki i vjerojatno služi kao sučelje između tipkovnice i glavnog procesora. Na pločici sam izbrojao i dvadesetak SN74LVC245A čipova koji sadrže po osam kanala za povezivanje različitih digitalnih podatkovnih linija.
Iako su naša dva DVR uređaja još uvijek ispravna, doista ne vidim razlog za njihovo čuvanje. Analogni video je generalno otišao u povijest zajedno sa niskim rezolucijama slike i danas vjerojatno više nitko neće instalirati stari analogni video nadzor pa makar bio i besplatan. IP nadzorne kamere koštaju 20 eura, njihovo postavljanje nije puno složenije od zamjene sijalice u stanu, a za kontrolu i upravljanje je potrebno tek u mobitel instalirati neki mali softver (vidi objavu CCTV PTZ Wi-Fi IP nadzorne kamere za 20 eura).

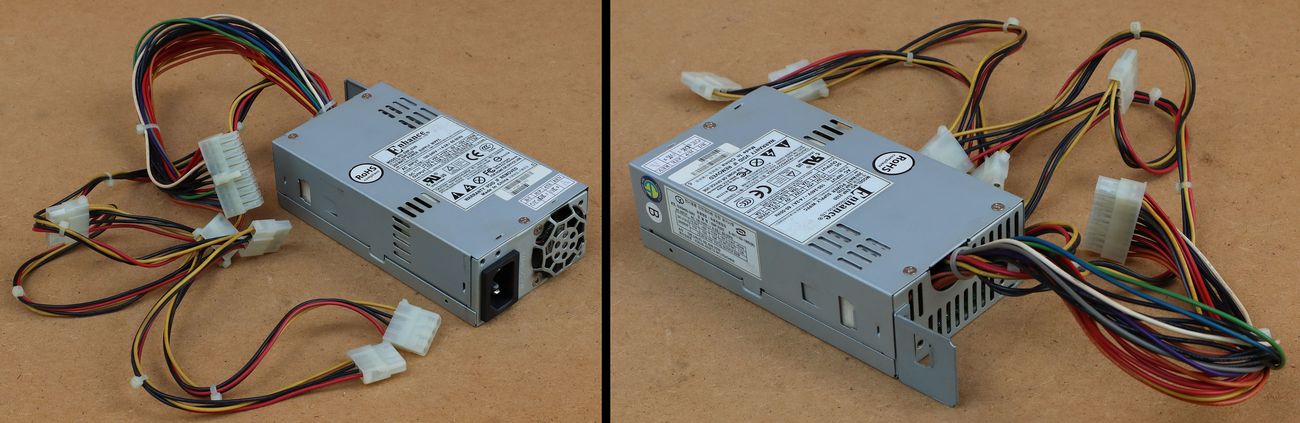

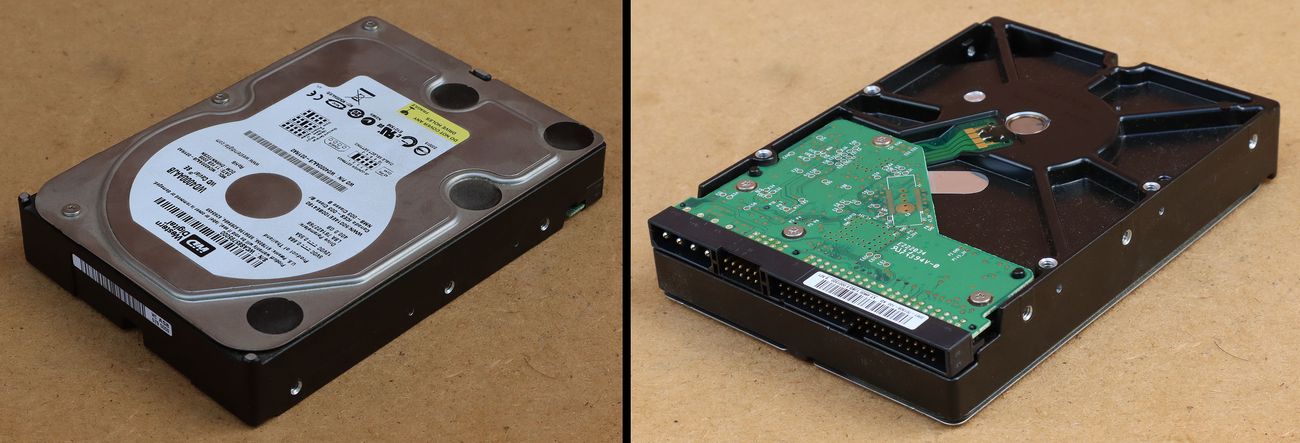

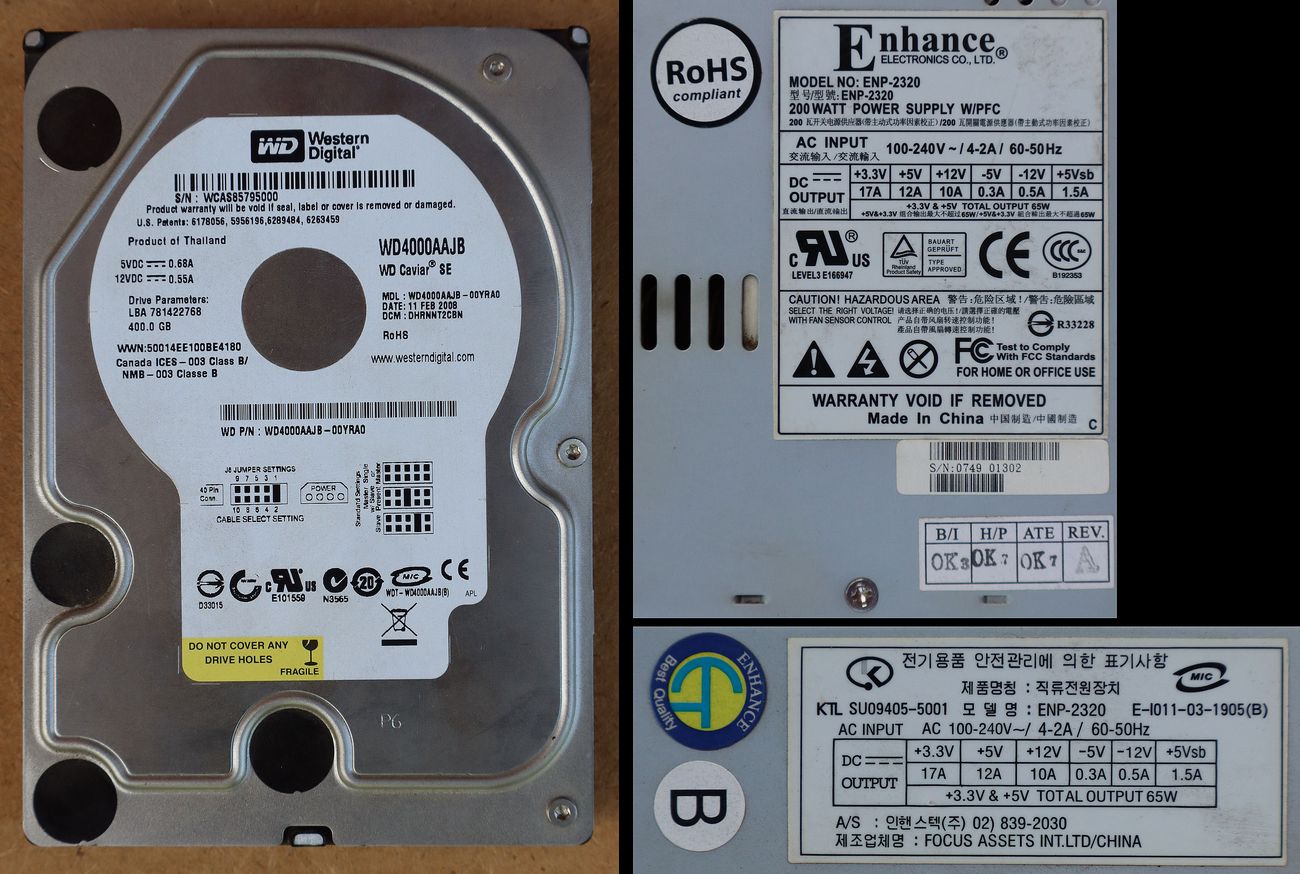

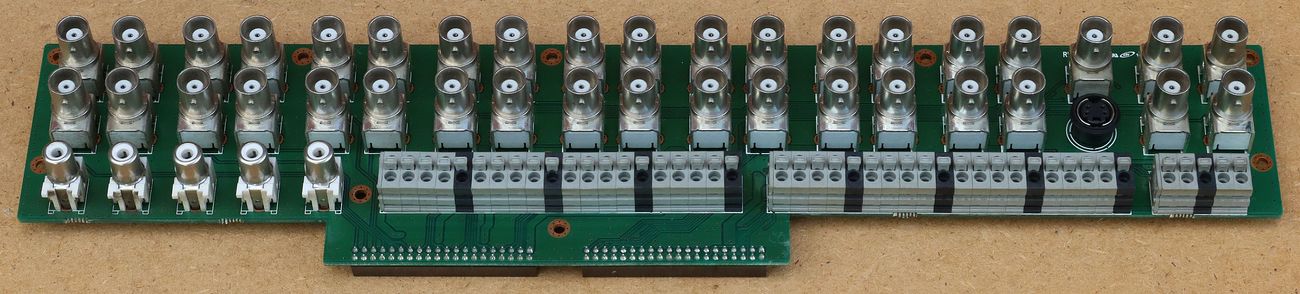

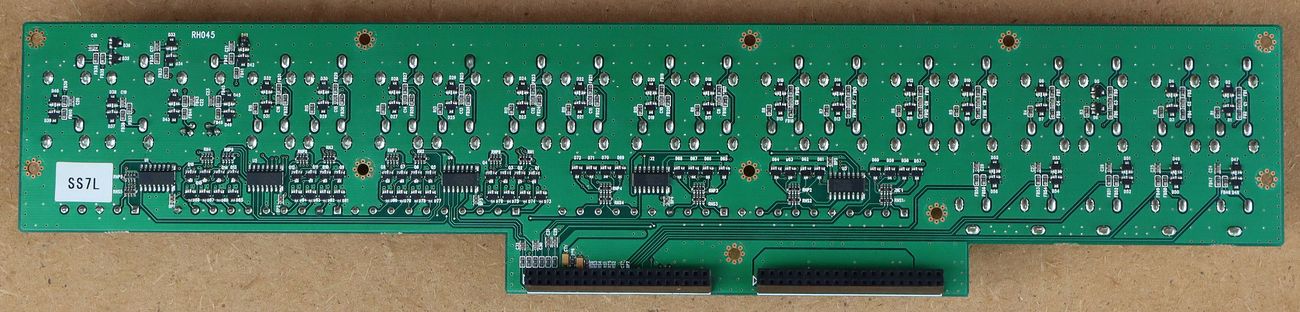

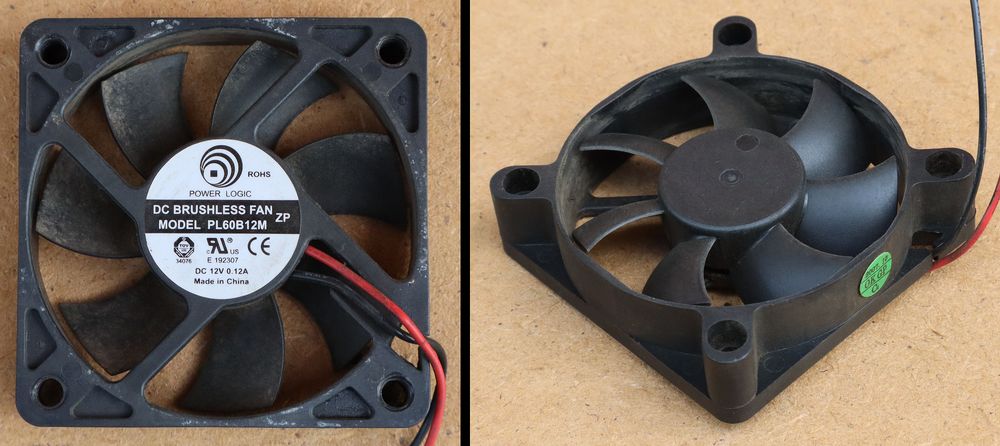

Što se tiče iskoristivosti komponenti, elektronika ovih DVR-a je strogo namjenska i ne može se iskoristiti za neke druge projekte. Tvrdi diskovi od 400 GB unatoč kapacitetu imaju zastarjeli (P)ATA/IDE priključak i pitanje je koliko su do sada već bili u pogonu tako da je njihova pouzdanost upitna. Mogu poslužiti za kakvu dodatnu sigurnosnu kopiju, odnosno kopiju kopije nekih važnijih podataka, kad ih već imamo. Napajanja 5/12 V, 10 A se uvijek mogu negdje iskoristiti tako da se to svakako isplati sačuvati. Ukupno 74 BNC konektora za PCB montažu posve sigurno za života nećemo moći potrošiti, tako da će ove konektorske ploče završiti u nekoj kutiji gdje se već nalazi hrpa sličnih konektora, koji jednako tako vjerojatno nikada nikome neće više zatrebati.
Vjerojatno ću zadržati široki ravni lim od kućišta, on uvijek može negdje zatrebati. Što je najsmješnije, od čitave ove visoko integrirane tehnologije ugrađene u naše DVR uređaje i svih silnih konektora, vjerojatno će jedino taj lim od kućišta na kraju stvarno negdje za nešto dobro poslužiti 🙂
